HASZNÁLATI ÚTMUTATÓ ROLLERMO FLYMO

7. Fűgyűjtő fogantyú

8. Fűgyűjtő felső része

9. Fűgyűjtő alsó része

10.A fűgyűjtő doboz nyelve 11.Kezelési útmutató 12.Figyelmeztető jelek 13.Termékminősítő címke

230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz ITALIANO - 3 08:11 Page 40 5054856-02 Visimo Euro Kingclean.qxp:???????-01 Visimo-Easimo Euro(Cleva) 26/1/11 Biztonsági intézkedések A nem rendeltetésszerű használat veszélyes lehet! A termék súlyos balesetet okozhat a kezelőnek és másoknak, a figyelmeztetéseket és biztonsági óvintézkedéseket be kell tartani a termék használata közben az ésszerű biztonság és hatékonyság biztosítása céljából. A kezelő felel az e használati utasításban és a terméken feltüntetett figyelmeztetések és biztonsági utasítások betartásáért. A terméken feltüntetett jelölések magyarázata Figyelmeztetés Figyelmesen olvassa el a használati utasítást a vezérlò berendezés és annak mûködésének megértéséhez. Mindig tartsa a fûnyírót a földön (füvön) annak üzemeltetése során! A fûnyíró döntése vagy felemelése kövek kicsapódásához vezethet. Tartsa távol a járókelòket! Állítsa le a berendezést, amíg emberek, különösen gyermekek tartózkodnak a munkaterületen! Vigyázzon az éles késekre - áramtalanítson a karbantartás elòtt, vagy ha a kábel sérült! A kések tovább forognak a készülék kikapcsolása után is. Tartsa távol a tápkábelt az éltől. Általános tudnivalók

1. E terméket nem használhatják csökkent fizikai,

érzékszervi vagy mentális képességekkel rendelkezò személyek (többek között gyermekek), vagy akik nem rendelkeznek kellò tapasztalattal és ismeretekkel, kivéve, ha a biztonságukért felelòs személy felügyeli vagy irányítja a termék használatát. A gyermekeket felügyelni kell annak biztosítása céljából, hogy ne játsszanak a termékkel. A helyi elòírások korlátozhatják a kezelò korát.

2. Soha ne engedje, hogy gyermekek vagy az ezen

utasításokat nem ismerők használják a készüléket!

3. Állítsa le a készüléket, ha a közelben mások,

különösen ha gyermekek vagy kisállatok vannak a közelben.

4. A fûnyírógépet csak a funkciójának megfelelòen, az

ebben a Kezelési útmutatóban leírt módon használja!

5. Soha ne használja a fûnyírót fáradtan, betegen vagy

alkohol, kábítószer ill. gyógyszer hatása alatt!

6. A berendezés üzemeltetòje a felelòs más személy

balesetéért, ill. ezen személy tulajdonával szemben felmerülò bármely jellegû kockázatért. Elektromossággal kapcsolatos tudnivalók

1. Javasolt a 30mA-nél nem nagyobb megszólalási

árammal rendelkezò érintésvédelmi kapcsoló használata. Még az ezen kapcsoló használata esetén sem garantált a 100%-os biztonság, úgyhogy a biztonsági elòírásokat mindenkor be kell tartani! Használat elòtt minden esetben ellenòrizze az érintésvédelmi kapcsolóját!

2. Használat előtt ellenőrizze, hogy a kábelen nem

tapasztalhatók-e sérülés vagy elöregedés jelei. Ha a kábelt hibásnak látja, akkor vigye a készüléket egy hivatalos szervizközpontba és cseréltesse ki a kábelt.

3. Ne használja a fûnyírógépet, ha az elektromos vezeték

sérült vagy elrévült állapotban van!

4. A kábel elvágása vagy a szigetelés megsérülése

esetén azonnal válassza le a berendezést a hálózati áramról! Ne érintse a berendezést, amíg azt a hálózatról le nem választotta! Ne javítsa meg az elvágott vagy megrongálódott kábelt! Cserélje ki egy újra!

5. A hosszabbító kábelnek nem szabad összetekeredve

lennie. Az összetekert kábel túlmelegedhet és csökkentheti a fûnyírógép hatékonyságát.

6. Tartsa távol a kábelt a fûnyírógéptòl, soha ne körbe,

hanem a hálózati csatlakozási ponttól távolodva végezze a fûnyírást!

7. Ne húzza a kábelt éles tárgyak körül!

8. A csatlakozó vagy a kábeldugó kihúzása elòtt mindig

kapcsolja le elòször a hálózati áramot!

9. A berendezés lekapcsolás és a csatlakozódugónak a

hálózati aljzatból történò kihúzása után ellenòrizze az elektromos kábel épségét ill. elrévültségének fokát, mielòtt azt tárolás céljából összetekerné! Ne javítsa meg az elvágott vagy megrongálódott kábelt, cserélje ki egy újra!

10. A kábelt mindig óvatosan tekerje fel, kerülje annak

11. Soha ne emelje vagy vigye a berendezést a kábelnél

12. Az elektromos csatlakozó dugót soha ne a kábelnél

fogva húzza ki a konnektorból!

13. Kizárólag a termék mûszaki adatlapján feltüntetett

váltóáramú feszültségen használja a fûnyírógépet.

14. A Husqvarna termékek kettòs szigeteléssel

rendelkeznek a EN60335 brit szabvány alapján. Tilos a termék bármi részének földelése! Kábelek Ha hosszabító kábelt kíván használni a termék működtetésekor, akkor csak a következő kábel méretek használhatók. - 1.0 mm2 : max hossz 40 m - 1,5 mm2 : max hossz 60 m - 2,5 mm2 : max hossz 100 m Minimális teljesítmény-meghatározás: 1,00 mm2 méretû kábel, 10 A, 250 V váltakozó áram.

1. A hálózati kábelek és a hosszabbító kábelek

beszerezhetòk az Husqvarna UK Ltd. helyi szervizébòl.

2. Csak kifejezetten külsò használatra tervezett

hosszabbító kábeleket használjon. Elòkészületek

1. A termék használata közben mindig zárt cipòt és

hosszúnadrágot viseljen! Ne használja a készüléket mezítláb vagy nyitott szandálban.

2. Ügyeljen arra, hogy a munkaterület faágaktól, csonttól,

huzaltól és törmeléktòl mentes legyen. A vágókés kidobhatja ezeket az idegen tárgyakat.

3. Használat elòtt, vagy bármilyen ütòdést követòen,

ellenòrizze, hogy a gép rongálódott-e vagy mennyire használódott el. Szükség esetén javíttassa meg.

4. Az egyensúly megtartása érdekében a kopott vagy

sérült késeket azok feleròsítò készletével együtt cserélje ki! A fûnyíró használata

1. Csak nappal, vagy jó világítás mellett használja a fûnyírót!

2. Lehetòség szerint kerülje a nedves fû nyírását!

3. Legyen elòvigyázatos a nedves fû nyírás esetén, az

elcsúszás veszélye áll fenn!

4. Külön óvatosságot igényel a lejtòs területen történò

fûnyírás, - viseljen csúszásmentes lábbelit!

5. Lejtòs területen oldalirányban végezze a fûnyírást,

6. Különösen ügyeljen a lejtòs területen történò

irányváltásra! Lassan járjon, soha ne közlekedjen futólépésben!

7. Töltésoldalon, lejtòn történò fûnyírás veszélyes lehet.

Ne üzemeltesse a fûnyírót töltésen vagy meredek lejtòn.

8. Ne haladjon hátrafele fûnyírás közben, esetleg

megbotolhat valamiben!

9. Soha ne vágja a füvet úgy, hogy a fûnyírót maga fele

10. Kapcsolja le a berendezést, amennyiben nem füves

területen tolja a fûnyírót!

11. Soha ne mûködtesse a fûnyírógépet sérült védòpalásttal

vagy anélkül, hogy az a helyén ne lenne!

12. Ügyeljen arra, hogy a gép vágófelülete nehogy kéz-

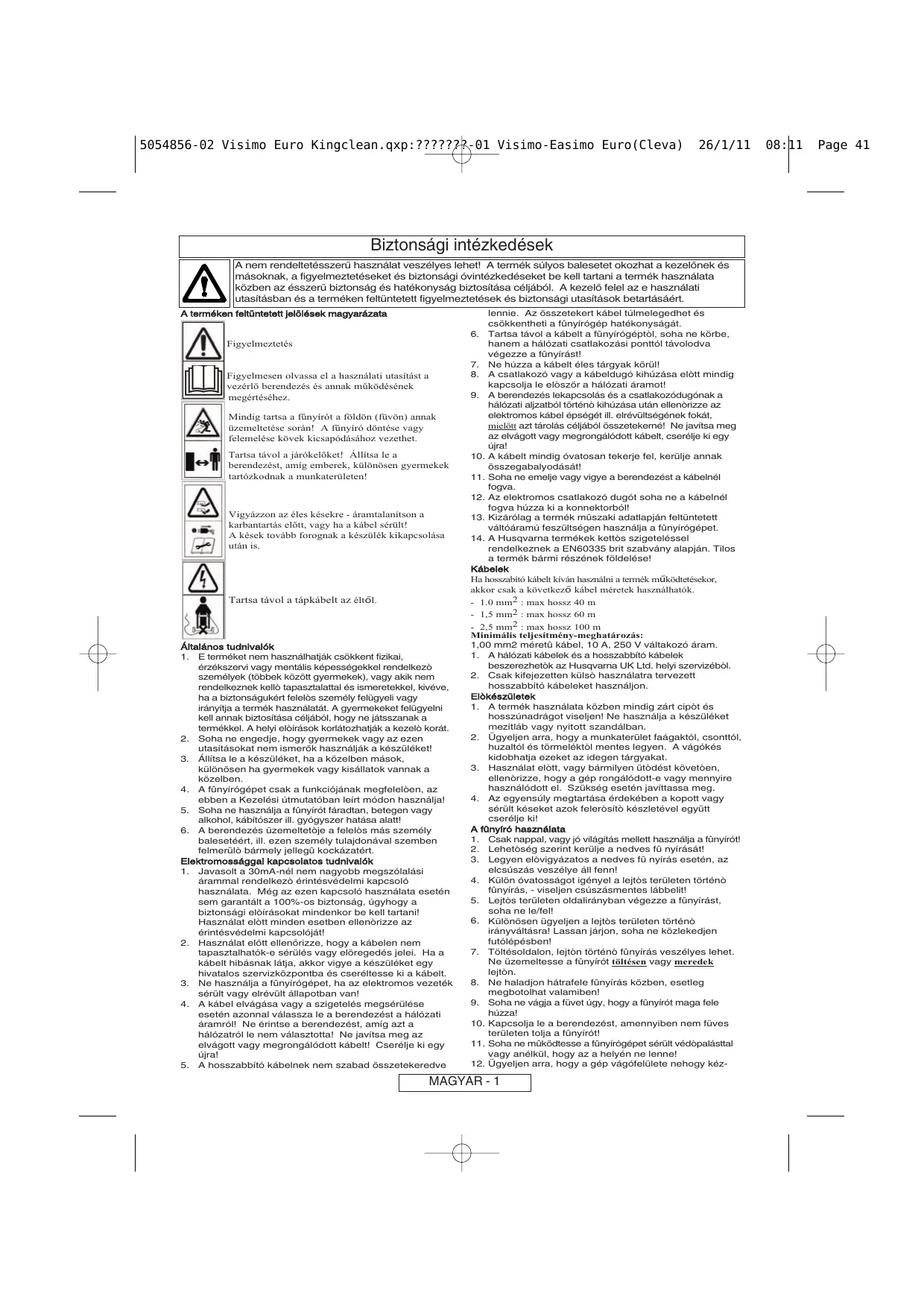

MAGYAR - 1 08:11 Page 41 5054856-02 Visimo Euro Kingclean.qxp:???????-01 Visimo-Easimo Euro(Cleva) 26/1/11 Biztonsági intézkedések

vagy lábközelbe kerüljön, különösen amikor bekapcsolja a motort. Ne döntse meg a fûnyírót a motor mûködése közben, kivéve indításkor és leállításkor! Ebben az esetben se döntse meg a szükségesnél jobban, és csak a távolabb esò felét emelje meg! Ügyeljen arra, hogy a berendezésnek a földre történò visszahelyezése során mindkét keze a gép mûködtetésére képes helyzetben legyen! Ne tegye kezét a gyûjtòcsatorna közelébe! Soha ne emelje vagy vigye a fûnyírógépet annak üzemeltetése közben, ill. amíg az a hálózati áramhoz van csatlakoztatva! Távolítsa el a csatlakozódugót a hálózati aljzatból: amennyiben bármely hosszúságú idòtartamra a fûnyírót felügyelet nélkül hagyja; eltömòdés megszüntetése elòtt; ellenòrzés, tisztítás vagy a berendezésen végzett bármely karbantartási munka során; ha idegen tárgy kerül a vágószerkezetbe. Ne használja a fûnyírót, amíg meg nem gyòzòdik annak abszolút biztonságos üzemállapotáról! ha a fûnyíró rendellenesen vibrálni kezd. Azonnal ellenòrizze az okot! A túlzott vibráció balesetet okozhat. Karbantartás és tárolás

1. Figyelem: Ne érje a forgó pengé(k)hez!

2. A fûnyíró biztonságos üzemeltetése végett tartson

minden csavart, csavaranyát szorosra húzott állapotban.

3. Gyakran ellenòrizze a fûgyûjtò tartályt kopás vagy

megrongálódás szempontjából.

4. A biztonságos üzemeltetés érdekében cserélje ki a

kopott és megrongálódott alkatrészeket.

5. Csak az ezen termék részére meghatározott késrögzítò

csavart, távtartót és forgó komponenseket használja!

6. Legyen óvatos a fûnyíró beállításánál, és kerülje annak

lehetòségét, hogy az ujja a gép mozgó kése és álló komponensei közé szoruljon.

7. Száraz, hûvös helyen, gyermekektòl távol tartandó!

Kültéri tárolás tilos.

8. Hagyja a készüléket lehűlni legalább 30 percig tárolás

A kés kiszerelése és beszerelése Kapcsolja ki, várjon, amíg a forgó kés leáll, és húzza ki a tápzsinórt az elektromos csatlakozóból, MIELŐTT megkísérelné eltávolítani vagy visszaszerelni a kést. A kést mindig óvatosan kezelje – az éles szélei balesetet okozhatnak. HASZNÁLJON KESZTYŰT! A kés eltávolítása R1 – kést rögzítő csavar R2 – alátét R3 – kés

1. A kés rögzítő csavarjának levételéhez tartsa erősen a

kést a kesztyűs kezében, és csavarkulccsal lazítsa ki a kést tartó csavart az óramutató járásával ellentétes irányú elforgatással (R).

2. Vegye ki a kést tartó rögzítő csavart az alátétet és a

3. Ellenőrizze, nincs-e rajta károsodás, és szükség

esetén tisztítsa meg.

4. Ha a kést nehéz kivenni, tegyen be egy csavarhúzót

(S1) a furatba (S2), hogy lezárja a hajtást, majd csavarkulccsal lazítsa ki a kést rögzítő csavart a csavarkulcsot az óramutató járásával ellentétes irányban elforgatva. Ügyeljen rá, hogy a csavarhúzót kivegye, mielőbb megpróbálja a gépet bekapcsolni. Minden 50 órai fűnyírás vagy két év után, attól függően, melyik következik be előbb, az állapotától függetlenül cserélje ki a kést. Ha a kés megkarcolódott vagy sérült, cserélje ki! A kés beszerelése

1. Tegye rá a kést a tengelyre úgy, hogy a kés éles

szélei a tengelytől kifelé álljanak.

2. Tegye vissza a kést rögzítő csavart az alátéten és a

3. Tartsa erősen a kést a kesztyűs kezében, és húzza

meg erősen a csavarkulccsal a kést rögzítő csavart. Ne húzza túl! Szervizelési javaslatok

• Minden termék egyedülálló módon azonosítható egy ezüst és fekete termékminősítő címkével.
• Javasoljuk az Ön által vásárolt termék legalább évente egyszeri, de hivatásos alkalmazás esetén még többszöri szervizelését. Jótállás és jótállási irányelvek A jótállás feltételeit a hatályos jogszabályok tartalmazzák, amelyekrol a termékhez mellékelt Jótállási jegyben talál tájékoztatást. Ha a garanciális idő alatt bármely alkatrész meghibásodik gyártási hiba miatt, az Husqvarna UK Ltd. szervizei díjmentesen elvégzik a javítást vagy cserét az alábbi feltételekkel: a) A hibabejelentés közvetlenül a megbízott szervizközponton keresztül történik. b) A vevő fel tudja mutatni a vételi elismervényt. c) A hiba nem rendellenes használatból, hanyagságból vagy hibás beállításból fakad. d) A hiba nem elfogadható mértékû kopásból vagy elnyíródásból ered. e) A berendezést a Husqvarna UK Ltd. által felhatalmazott személyen kívül más nem szervizelte, nem javította, nem szedte darabjaira ill. nem bolygatta. f) A gép nem szolgált bérbeadási célokat. g) A berendezés az eredeti vásárló tulajdonát képezi. h) A berendezést nem használták kereskedelmi célokra.
• Ez a jótállás kiegészítésként szolgál, és semmiképp nem csökkenti a vevők törvényszerű jogait. Az alábbiakból eredő hibákra nincs garancia, ezért fontos, hogy elolvassa a Használati utasításban foglalt utasításokat és megértse, hogyan működik a gépe, és hogyan kell karbantartani: A jótállás nem tér ki az alábbiakra:
• Eredeti hibabejelentésnek elmulasztásából fakadó meghibásodás.
• Hirtelen ütésből származó meghibásodások.
• A Használati utasításban foglalt utasítások és ajánlások be nem tartásából eredő meghibásodások.
• Bérbe adott fűnyítrókat nem fedezi a jótállás.
• Az alábbiakban felsorolt tételek gyorsan kopó alkatrészeknek minősülnek, és az élettartamuk a rendszeres karbantartástól függ, és ezért általában nem képezik a szokásos garanciális igény tárgyát: kések, elektromos csatlakozókábel
• Figyelmeztetés! A Husqvarna UK Ltd. nem vállal semminemű felelősséget a jótálláson belül az olyan jellegű meghibásodásért, amely részben vagy egészben, közvetlen vagy közvetett módon a nem a Husqvarna UK Ltd. által gyártott ill. jóváhagyott cserealkatrészekkel vagy kiegészítő tartozékokkal történő cseréből vagy a berendezés bármely módon történő módosításából fakad. MAGYAR - 2 08:11 Page 42 5054856-02 Visimo Euro Kingclean.qxp:???????-01 Visimo-Easimo Euro(Cleva) 26/1/11 Környezetvédelmi Információk
• Az elhasználódott termék megsemmisítésekor vegye figyelembe a környezeti tényezőket.
• Szükség esetén további hulladékártalmatlanítási információt kaphat a helyi hatóságoktól. Ez a szimbólum a terméken vagy a csomagolásán azt jelzi, hogy ezt a terméket nem szabad háztartási hulladékként kezelni. Le kell adni az elektromos és elektronikus készűlékek újrahasznosításra szolgáló megfelelő begyűjtő helyen. E termék megfelelő elhelyezésének biztosításával ’n segít megelőzni a környezetre és az emberi egészségre esetleg ártalmas olyan negatív következményeket, amelyeket egyébként okozhatna e termék nem megfelelő kidobása. E termék újrahasznosításával kapcsolatban részletesebb tájékoztatásért forduljon a helyi önkormányzathoz, a háztartási hulladék elhelyezési szolgálathoz, vagy az űzlethez, ahol a terméket vásárolta. Cserealkatrészek Hivatkozási szám: FLY046 Alkatrészszám:

EC MEGFELELŐSÉGI TANÚSÍTVÁNY Husqvarna AB, 561 82 Huskvarna, Sweden Kizárólagos felelősséget vállalunk azért, hogy a termék(ek): Kategória........................... Elektromos forgókéses fűnyíró Típus ............................ VM032, VM032+, RM032, EM032, EM032+ Széria azonosítása............ Lásd a TermékminősÍtő Cédulát Gyártási Év........................ Lásd a TermékminősÍtő Cédulát Megfelel az alábbi EK irányelvek alapvetőkövetelményeinek és rendelkezéseinek: 2006/42/EC, 2004/108/EC, 2000/14/EC Az alábbi EU harmonizált szabványok alkalmazásán alapul: EN60335-1, EN60335-2-77, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3 A maximális A. súlyozású hangnyomás szint LpA a kezelőhelyzetében a fenti termék(ek) mintáján mérve megfelel a táblázatban a Level (szint) alatt közölt értékeknek. A maximális kéz/kar vibráció súlyozott értéke az EN ISO 20643 szerint a fenti termék(ek) mintáján mérve, megfelel a táblázatban a Value ah (érték) alatt megadott értékeknek. 2000/14/EK: A mért hangteljesítmény LWA és a garantált hangteljesítmény LWA értékek megfelelnek a táblázatban közölt értékeknek. Megfelelőség értékelési eljárás..................... Annex VI Kijelölt szerv................................................... Intertek, Cleeve Road Leatherhead, Surrey KT22 7SB, England Newton Aycliffe 21/01/2011 M.Bowden Globális kutatási és fejlesztési igazgató - gyalogvezetésű A technikai dokumentáció tartója. Típus Vágószélesség (cm) Vágóél forgássebessége (rpm) Táplálás (kW) Mért hangteljesítmény LWA (dB(A)) Garantált hangteljesítmény LWA (dB(A)) Szint LpA (dB(A)) Bizonytalanság KpA (dB(A)) Érték ah (m/s2) Súly (Kg) Bizonytalanság Kah (m/s2) Feszültség/Hertz VM032 3,400
