ROLLERMO - Gräsklippare FLYMO - Gratis bruksanvisning och manual

BRUKSANVISNING ROLLERMO FLYMO

7. Handtag för gräsuppsamlare

8. Gräslådans överdel

9. Gräslådans underdel

10. Slå alltid av gressklipperen før du skyver klipperen

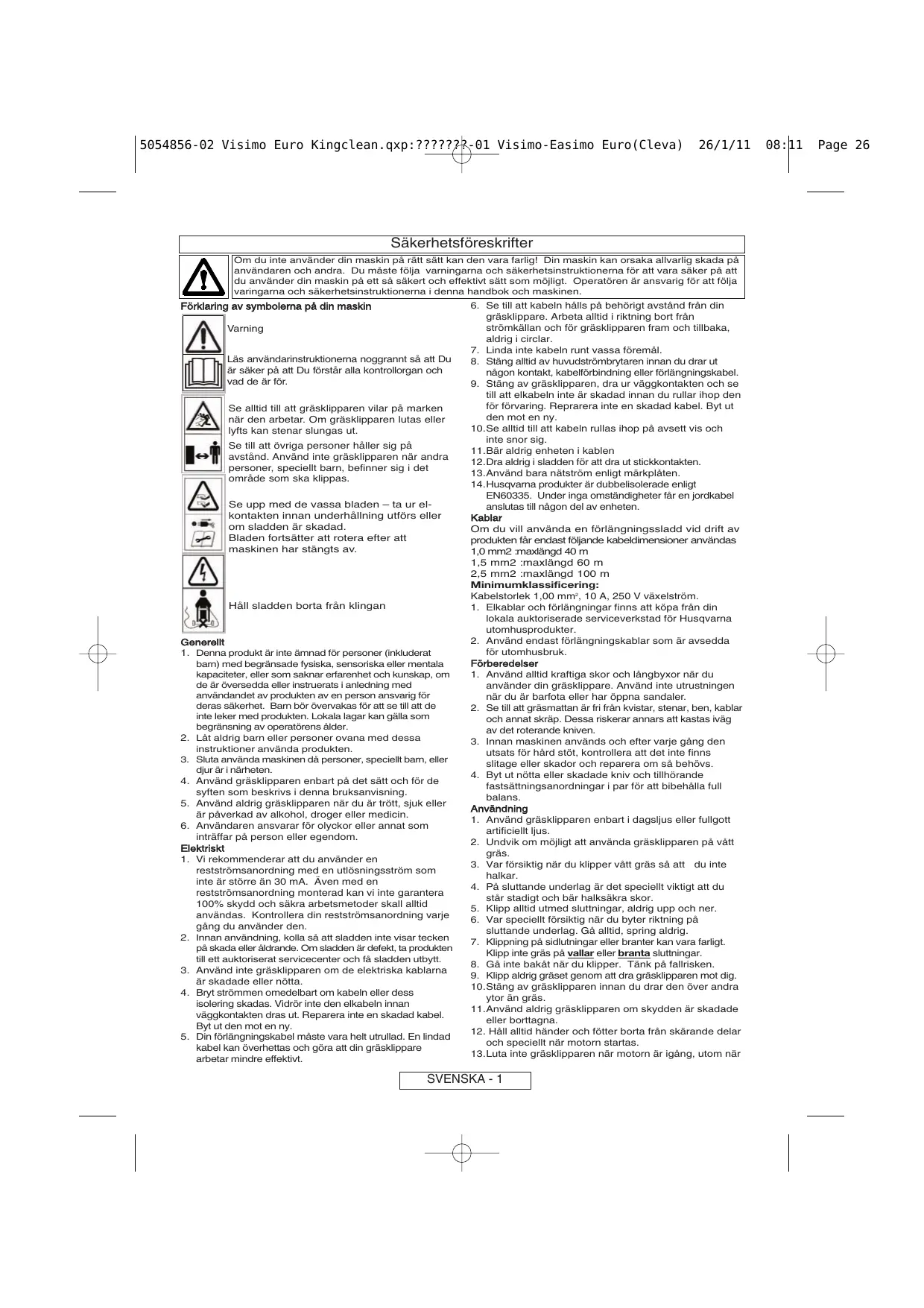

230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz SUOMALAINEN - 3 08:10 Page 25 5054856-02 Visimo Euro Kingclean.qxp:???????-01 Visimo-Easimo Euro(Cleva) 26/1/11 Säkerhetsföreskrifter Om du inte använder din maskin på rätt sätt kan den vara farlig! Din maskin kan orsaka allvarlig skada på användaren och andra. Du måste följa varningarna och säkerhetsinstruktionerna för att vara säker på att du använder din maskin på ett så säkert och effektivt sätt som möjligt. Operatören är ansvarig för att följa varingarna och säkerhetsinstruktionerna i denna handbok och maskinen. Förklaring av symbolerna på din maskin Varning Läs användarinstruktionerna noggrannt så att Du är säker på att Du förstår alla kontrollorgan och vad de är för. Se alltid till att gräsklipparen vilar på marken när den arbetar. Om gräsklipparen lutas eller lyfts kan stenar slungas ut. Se till att övriga personer håller sig på avstånd. Använd inte gräsklipparen när andra personer, speciellt barn, befinner sig i det område som ska klippas. Se upp med de vassa bladen – ta ur elkontakten innan underhållning utförs eller om sladden är skadad. Bladen fortsätter att rotera efter att maskinen har stängts av. Håll sladden borta från klingan Generellt

1. Denna produkt är inte ämnad för personer (inkluderat

barn) med begränsade fysiska, sensoriska eller mentala kapaciteter, eller som saknar erfarenhet och kunskap, om de är översedda eller instruerats i anledning med användandet av produkten av en person ansvarig för deras säkerhet. Barn bör övervakas för att se till att de inte leker med produkten. Lokala lagar kan gälla som begränsning av operatörens ålder.

2. Låt aldrig barn eller personer ovana med dessa

instruktioner använda produkten.

3. Sluta använda maskinen då personer, speciellt barn, eller

4. Använd gräsklipparen enbart på det sätt och för de

syften som beskrivs i denna bruksanvisning.

5. Använd aldrig gräsklipparen när du är trött, sjuk eller

är påverkad av alkohol, droger eller medicin.

6. Användaren ansvarar för olyckor eller annat som

inträffar på person eller egendom. Elektriskt

1. Vi rekommenderar att du använder en

restströmsanordning med en utlösningsström som inte är större än 30 mA. Även med en restströmsanordning monterad kan vi inte garantera 100% skydd och säkra arbetsmetoder skall alltid användas. Kontrollera din restströmsanordning varje gång du använder den.

2. Innan användning, kolla så att sladden inte visar tecken

på skada eller åldrande. Om sladden är defekt, ta produkten till ett auktoriserat servicecenter och få sladden utbytt.

3. Använd inte gräsklipparen om de elektriska kablarna

är skadade eller nötta.

4. Bryt strömmen omedelbart om kabeln eller dess

isolering skadas. Vidrör inte den elkabeln innan väggkontakten dras ut. Reparera inte en skadad kabel. Byt ut den mot en ny.

5. Din förlängningskabel måste vara helt utrullad. En lindad

kabel kan överhettas och göra att din gräsklippare arbetar mindre effektivt.

6. Se till att kabeln hålls på behörigt avstånd från din

gräsklippare. Arbeta alltid i riktning bort från strömkällan och för gräsklipparen fram och tillbaka, aldrig i circlar.

7. Linda inte kabeln runt vassa föremål.

8. Stäng alltid av huvudströmbrytaren innan du drar ut

någon kontakt, kabelförbindning eller förlängningskabel.

9. Stäng av gräsklipparen, dra ur väggkontakten och se

till att elkabeln inte är skadad innan du rullar ihop den för förvaring. Reprarera inte en skadad kabel. Byt ut den mot en ny. 10.Se alltid till att kabeln rullas ihop på avsett vis och inte snor sig. 11.Bär aldrig enheten i kablen 12.Dra aldrig i sladden för att dra ut stickkontakten. 13.Använd bara nätström enligt märkplåten. 14.Husqvarna produkter är dubbelisolerade enligt EN60335. Under inga omständigheter får en jordkabel anslutas till någon del av enheten. Kablar Om du vill använda en förlängningssladd vid drift av produkten får endast följande kabeldimensioner användas 1,0 mm2 :maxlängd 40 m 1,5 mm2 :maxlängd 60 m 2,5 mm2 :maxlängd 100 m Minimumklassificering: Kabelstorlek 1,00 mm2, 10 A, 250 V växelström.

1. Elkablar och förlängningar finns att köpa från din

lokala auktoriserade serviceverkstad för Husqvarna utomhusprodukter.

2. Använd endast förlängningskablar som är avsedda

för utomhusbruk. Förberedelser

1. Använd alltid kraftiga skor och långbyxor när du

använder din gräsklippare. Använd inte utrustningen när du är barfota eller har öppna sandaler.

2. Se till att gräsmattan är fri från kvistar, stenar, ben, kablar

och annat skräp. Dessa riskerar annars att kastas iväg av det roterande kniven.

3. Innan maskinen används och efter varje gång den

utsats för hård stöt, kontrollera att det inte finns slitage eller skador och reparera om så behövs.

4. Byt ut nötta eller skadade kniv och tillhörande

fastsättningsanordningar i par för att bibehålla full balans. Användning

1. Använd gräsklipparen enbart i dagsljus eller fullgott

2. Undvik om möjligt att använda gräsklipparen på vått

3. Var försiktig när du klipper vått gräs så att du inte

4. På sluttande underlag är det speciellt viktigt att du

står stadigt och bär halksäkra skor.

5. Klipp alltid utmed sluttningar, aldrig upp och ner.

6. Var speciellt försiktig när du byter riktning på

sluttande underlag. Gå alltid, spring aldrig.

7. Klippning på sidlutningar eller branter kan vara farligt.

Klipp inte gräs på vallar eller branta sluttningar.

8. Gå inte bakåt när du klipper. Tänk på fallrisken.

9. Klipp aldrig gräset genom att dra gräsklipparen mot dig.

10.Stäng av gräsklipparen innan du drar den över andra ytor än gräs. 11.Använd aldrig gräsklipparen om skydden är skadade eller borttagna.

12. Håll alltid händer och fötter borta från skärande delar

och speciellt när motorn startas. 13.Luta inte gräsklipparen när motorn är igång, utom när SVENSKA - 1 08:11 Page 26 5054856-02 Visimo Euro Kingclean.qxp:???????-01 Visimo-Easimo Euro(Cleva) 26/1/11 Säkerhetsföreskrifter du startar och stoppar den. I dessa fall ska du inte luta gräsklipparen mer än nödvändigt och enbart lyfta den del som pekar bort från användaren. Se alltid till att båda händerna befinner sig i arbetsläge innan du släpper ned gräsklipparen på marken igen. 14.Placera inte händerna nära gräsutskastet. 15.Plocka aldrig upp eller bär en gräsklippare när den arbetar eller fortfarande är kopplad till ett vägguttag. 16.Bryt strömmen: - innan du lämnar gräsklipparen utan tillsyn under en längre tid, - innan du rensar bort en tilltäppning, - innan du undersöker, rengör eller utför underhållsarbeten på gräsklipparen, - om du stöter mot ett objekt. Använd inte din gräsklippare tills du är säker på att gräsklipparen är säker att använda, - om gräsklipparen vibrerar på ett onormalt sätt. Undersök omedelbart. Stora vibrationer kan förorsaka skador. Underhåll och förvaring

1. Fara! Vidrör inte roterande klinga(klingor)

2. Håll gräsklipparen i ett arbetssäkert skick genom att

kontrollera att samtliga muttrar, bultar och skruvar är åtdragna.

3. Kontrollera regelbundet gräsuppsamlaren för slitage

4. Byt ut nötta eller skadade maskindelar.

5. Använd enbart de reservdelar, knivbult, distansbrickor

och fläkt som är avsedda för denna produkt.

6. Var försiktig vid justering av gräsklipparen så att du

inte fastnar med fingrarna mellan de rörliga kniven och maskinens fasta delar.

7. Förvara på en sval och torr plats utom räckhåll för

barn. Förvara inte utomhus.

8. Låt produkten svalna minst 30 minuter innan

förvaring. Avlägsnande och inpassande av kniven Stäng av, vänta tills kniven har slutat rotera och drag ur elsladden INNAN du försöker avlägsna eller ändra kniven. Hantera alltid kniven varsamt – vassa kanter kan orsaka skada. ANVÄND HANDSKAR. Avlägsnande av kniven R1 - knivbult R2 - bricka R3 - kniv

1. För att avlägsna knivbulten, håll kniven stadigt med

en behandskad hand och med en skiftnyckel, lösgör knivbulten genom att vrida moturs (R).

2. Avlägsna knivbulten, brickan och kniven. (R)

3. Kolla efter skada och rengör vid behov.

4. I fall kniven har fastnat, för in en skruvmejsel (S1) i

hålet (S2) för att hålla fast drevet, använd sedan skiftnyckeln för att lösgöra knivbulten genom att vrida skiftnyckeln moturs. Se till att avlägsna skruvmejseln innan maskinen sätts på igen. Byt ut metallkniven efter 50 timmars klippning eller 2 år vilkendera som kommer först –oavsett skick. Om kniven är spräckt eller skadad, byt ut med en ny. Inpassande av kniven

1. Passa in kniven på skaftet med knivens vassa kanter

pekandes ut från skaftet.

2. Sätt ihop knivbulten genom brickan och kniven igen.

3. Håll kniven stadigt med en behandskad hand och vrid

fast kniven ordentligt med en skiftnyckel. Vrid inte till för hårt. Miljöinformation

• Man måste ta hänsyn till miljön när man gör sig av med en produkt som ej längre är användbar.
• Om är nödvändigt, kontakta Din lokala myndighet för information om hur Du skall göra dig av med produkten. Symbolen på produkten eller dess förpackning indikerar att denna produkt ej kan hantera som hushållsavfall. Den skall i stället överlämnas till passande återvinningsstation för återvinning av elektrisk och elektronisk utrustning. Genom att se till att denna produkt omhändertas ordentligt kan du hjälpa till att motverka potentiella negativa konsekvenser på miljö och människor, vilka annars kan orsakas genom oriktig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta din kommun, din hushållsavfallsservice eller affären där du köpte produkten. Garanti och policy Om någon del befinns vara defekt på grund av fabrikationsfel under garantitiden kommer Husqvarna division för utomhusprodukter genom en auktoriserad verkstad att reparera eller byta ut delen utan kostnad för kunden under förutsättning att: a) Felet rapporteras direkt till den auktoriserade reparatören. b) Inköpsbevis medföljer. c) Felet inte har orsakats av missbruk, vanskötsel eller felaktigt bruk. d) Felet inte beror på normal förslitning. e) Maskinen inte har reparerats, plockats isär eller behandlats av en icke-auktoriserad reparatör. f) Maskinen inte har hyrts ut. g) Maskinens ägs av den ursprunglige kunden. h) Maskinen inte har brukats kommersiellt.
• Denna garanti utgör ett komplement till kundens lagliga rättigheter och begränsar inte på något sätt dessa. Fel som uppstår p.g. a underlånde att göra följande täcks inte av garantin och det är därför vilkigt att du läser de instruktioner som finns i bruksanvisningen och förstår hur du skall köra och underhålla din maskin. Fel som ej omfattas av garantin
• Underlåtelse att rapportera ett fel som uppkommit tidigare.
• Uppkommet fel efter plötslig stöt..
• Fel som uppstår som ett resultat av att maskinen inte används i enlighet med de instruktioner och rekommendationer som finns i driftshandboken.
• Maskinen har hyrts ut.
• Följade detaljer räknas som förslitningsdelar och deras livslängd är beroende av regelbundet underhåll och är därför normalt inte täckta av garantin: kniv, elkabel
• Varning! Husqvarna UK Ltd. ansvarar ej under denna garanti för fel som direkt eller indirekt uppstått efter att reservdelar som inte har tillverkats eller godkänts av Husqvarna UK Ltd. monterats på maskinen eller om maskinen har modifierats på något sätt. SVENSKA - 2 08:11 Page 27 5054856-02 Visimo Euro Kingclean.qxp:???????-01 Visimo-Easimo Euro(Cleva) 26/1/11 Serviceinformation

Din produkt kan identifieras genom produktetiketten i silver och svart. Vi rekommenderar på det allvarligaste att Du lämnar in Din maskin för service minst en gång per år, oftare om den användes professionellt. Reservdelar Klinga Referensnummer.: FLY046 Reservdelsnummer:

EC FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Husqvarna AB, 561 82 Huskvarna, Sweden Deklarerar under vårt eget ansvar att produkten: Kategori............................ Elektrisk Roterande Gräsklippare Typ.................................... VM032, VM032+, RM032, EM032, EM032+ Identifiering av serie......... Se Produktidentifieringsetikett Tillverkningsår.................. Se Produktidentifieringsetikett Överrensstämmer med nödvändiga krav & villkor i de följande EG-direktiv: 2006/42/EC, 2004/108/EC, 2000/14/EC baserat på följande EU-samordningsstandard: EN60335-1, EN60335-2-77, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3 Det maximala A-vägda ljudtrycksnivån LpA vid operatörens position, inspelat i ett prov av den ovan nämnda produkten motsvarar nivån given i tabellen. Det maximala hand/arm vibrationsvärdet uppmätt i enlighet med EN ISO 20643 vid ett prov av ovan nämnda produkt motsvarar värdet ah givet i tabellen. 2000/14/EC: Den uppmätta ljudkraft LWA & garanterade ljudkraft LWA värdena är i enlighet med de tabulerade siffrorna. Konformitetsvärderingsprocedur.................... Annex VI Underättat organ............................................ Intertek, Cleeve Road Leatherhead, Surrey KT22 7SB, England Newton Aycliffe 21/01/2011 M.Bowden Global R&D-VD – Gå bakom Hållare för tekniska dokument. Typ Klippbredd (cm) Varvtal på klippanordning (rpm) Effekt (kW) Uppmätt ljudeffekt LWA (dB(A)) Garanterad ljudeffekt LWA (dB(A)) Nivå LpA (dB(A)) Osäkerhet KpA (dB(A)) Vårde ah (m/s2) Vikt. (Kg) Oviss Kah (m/s2) Spänning/Hertz VM032 3,400
