Type de produit	Moteur électrique à induction triphasé
Marque	Vevor
Modèle	Y2-90L-2-1,5kW-B3
Puissance nominale	1,5 kW
Type de montage	B3 (pieds)
Courant nominal	9,5 A (230 V) / 3,5 A (400 V)
Longueur de l'arbre	1,97 pouces (50 mm)
Diamètre de l'arbre	0,945 pouce (24 mm) avec clavette
Vitesse nominale	3000 tr/min
Phase	Triphasé
Tension d'alimentation	230 V / 400 V (50 Hz)
Fréquence	50 Hz
Sens de rotation	Antihoraire et horaire (selon câblage)
Type de boîtier	TEFC (Totalement fermé, refroidi par ventilateur)
Classe d'isolation	F (155 °C)
Facteur de service	1,1
Devoir	S1 (service continu)
Indice de protection	IP55
Température ambiante max	40 °C
Altitude max	1000 m
Poids estimé	18 kg
Dimensions estimées (L x l x h)	300 x 200 x 250 mm
Entretien des roulements	Graissage tous les 6 mois, remplir à 60 % de l'espace libre
Sécurité	Mise à la terre obligatoire, isolement > 0,2 MΩ avant utilisation

FOIRE AUX QUESTIONS - Y2-90L-2-1.5kW-B3 Vevor

Comment brancher le moteur en triphasé 230 V ou 400 V ?

Le moteur peut être câblé en étoile (400 V) ou en triangle (230 V). Référez-vous au schéma sur la plaque signalétique et dans la notice. Pour 230 V, connectez les enroulements en triangle ; pour 400 V, en étoile. Assurez-vous que la tension d'alimentation correspond à la configuration choisie.

Que faire si l'arbre du moteur ne tourne pas librement ?

En cas de blocage, le transport a pu déformer la concentricité. Utilisez un marteau en bois ou en caoutchouc pour taper doucement sur l'arbre, le couvercle avant et arrière afin de réaligner les pièces. Vérifiez ensuite que l'arbre tourne à la main sans frottement.

Comment inverser le sens de rotation du moteur ?

Pour un moteur triphasé, inversez deux des trois phases d'alimentation. Échangez deux fils quelconques de la borne de connexion (par exemple L1 et L2). Le sens de rotation changera alors.

Quelle est la fréquence d'entretien des roulements ?

Les roulements doivent être regraissés tous les six mois. Utilisez une graisse appropriée et remplissez la chambre à environ 60 % de son volume. Un excès de graisse peut provoquer une surchauffe.

Quelles sont les conditions d'utilisation recommandées ?

Le moteur est conçu pour une température ambiante maximale de 40 °C et une altitude inférieure à 1000 m. L'environnement doit être propre, sec et bien ventilé. Évitez les atmosphères explosives ou corrosives.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord l'alimentation électrique et la tension. Examinez le câblage pour confirmer qu'il correspond au schéma. Si le moteur est équipé d'un bouton de protection rouge, appuyez dessus pour réinitialiser (vous devriez entendre un clic). Si le problème persiste, inspectez le moteur pour un défaut mécanique.

Comment vérifier l'isolement du moteur avant la première utilisation ?

Utilisez un mégohmmètre 500 V pour mesurer la résistance d'isolement entre les enroulements et la terre. La valeur doit être supérieure à 0,2 MΩ. Si elle est inférieure, le moteur doit être séché avant utilisation.

Quelle est la classe de protection IP55 ?

IP55 signifie que le moteur est protégé contre les poussières (5) et contre les jets d'eau (5). Il peut être utilisé dans des environnements humides et poussiéreux, mais doit être nettoyé régulièrement pour éviter l'accumulation de débris.

Comment nettoyer le moteur ?

Coupez l'alimentation avant tout nettoyage. Utilisez un chiffon sec ou légèrement humide pour enlever la poussière et les graisses. Ne pas utiliser de solvants agressifs. Assurez-vous que les entrées d'air sont dégagées pour garantir un refroidissement correct.

Où trouver l'assistance technique pour mon moteur Vevor ?

L'assistance technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support. Vous pouvez y poser vos questions ou obtenir des pièces de rechange.

MODE D'EMPLOI Y2-90L-2-1.5kW-B3 Vevor

Modèle : Y2-90L-2-1,5 kW-B3 / Y2-90L-2-2,2 kW-B3

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

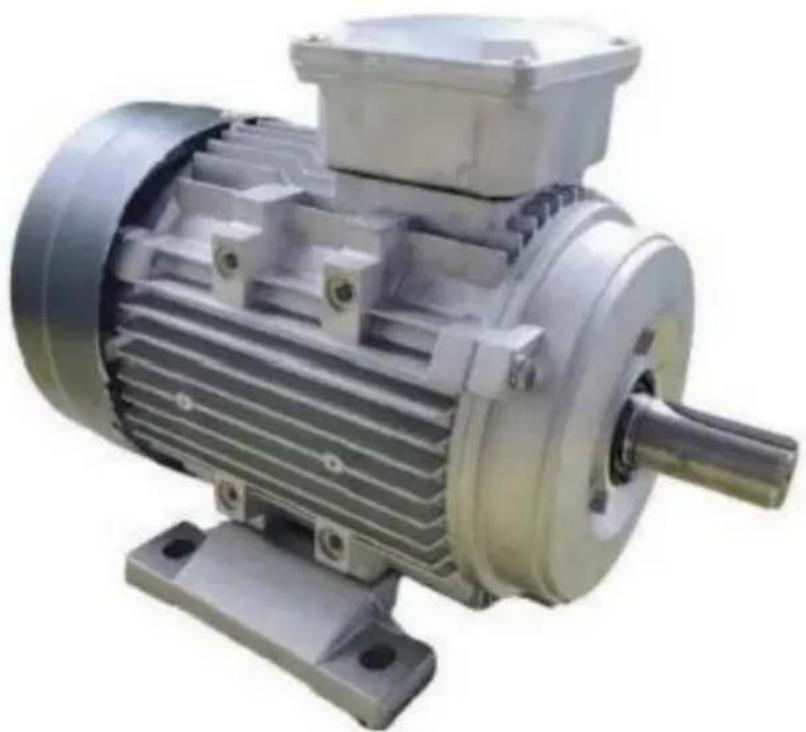

TRIPHASÉ

MOTEUR À INDUCTION

MODÈLE : Y2-90L-2-1,5 KW-B3 / Y2-90L-2-2,2 KW-B3

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

AVERTISSEMENTS ET PRÉCAUTIONS DE SÉCURITÉ

1. La tension, la fréquence et le style de câblage doivent être cohérents avec la plaque signalétique du moteur. La tension d'alimentation doit être maintenue à plus ou moins 5 % de la plage de fonctionnement nominale.
2. Pas plus de 1000 mètres au-dessus du niveau de la mer.
3. La température de l'air ambiant ne dépasse pas 45
4. Le moteur doit être équipé d'un bon dispositif de mise à la terre.
5. Avant l'installation, vous devez mesurer l'isolement de l'enroulement à l'aide d'un mégohmmètre de 500 volts par rapport à la terre. La valeur doit être supérieure à 0,2 mégohm, sinon le moteur doit être séché.
6. Avant de démarrer, vérifiez que l'arbre tourne librement, sans frottement ni collision. La rotation doit être fluide et légère, sans à-coups ni bruit. Si vous constatez un bruit anormal, une surchauffe, une odeur de brûlé, de la fumée ou une vitesse lente, coupez immédiatement l'alimentation, arrêtez le moteur et inspectez-le.
7. L'environnement environnant doit être maintenu propre, sec et bien ventilé.
8. Les moteurs ne doivent pas être inversés au ralenti, ni être démarrés fréquemment. Les moteurs à condensateur ne doivent pas être utilisés à faible charge.
9. La graisse des roulements doit être changée tous les six mois. Remplissez les roulements de graisse, en remplissant environ 60 % de l'espace libre.
10. Vérifiez que la fixation du moteur est bien serrée.
11. Vérifiez que le sens de rotation est correct. Si ce n'est pas le cas, inversez les connexions comme suit : (A. Pour une alimentation triphasée, échangez deux phases quelconques. B. Pour un moteur monophasé, échangez les connexions de l'enroulement principal. (Cela peut inverser le sens de rotation.)
12. Selon la puissance nominale du moteur en fonctionnement continu, l'augmentation de température maximale admissible des pièces chauffées ne doit pas dépasser les exigences suivantes.
13. Température d'enroulement : 75 °C, noyau : 75 °C, laminage : 55 °C.
14. Cette série de moteurs peut être utilisée dans des environnements humides et poussiéreux, mais il faut toujours veiller au nettoyage et

à l'inspection pour éviter que la poussière, les particules de fer et d'autres corps étrangers ne pénètrent à l'intérieur du moteur.

1. Entretien courant du moteur :

Une partie du boîtier de sortie électrique des contacts électriques doit être maintenue propre et en bon état de contact, ainsi que la prise d'entrée d'air du moteur, afin de ne pas affecter la durée de vie du moteur. L'entretien régulier doit être effectué tous les six mois : vérifier que le moteur est exempt de poussière, d'huile, de graisse et d'abrasion.

1. Vérification du fonctionnement du moteur :

Lors du fonctionnement du moteur, il faut toujours vérifier si les données de charge correspondent aux exigences en matière de courant, si le roulement présente des phénomènes de surchauffe et de fuite, si des anomalies ou des bruits sont détectés. Il faut immédiatement arrêter le moteur pour l'inspecter. Tant que le défaut n'est pas identifié, ne pas effectuer de test de démarrage.

INFORMATIONS TECHNIQUES

Modèle N°	Y2-90L-2-1,5kW-B3	Y2-90L-2-2.2kW-B3
Pouvoir	1,5 kW	2,2 kW
Type de montage	B3	B3
Courant nominal	9,5A/3,5A	4,7A
Longueur de l'arbre	1,97"	1,97"
Diamètre de l'arbre	Arbre claveté de 0,945"	Arbre claveté de 0,945"
Vitesse nominale	3000 tr/min	3000 tr/min
Phase	Triphasé	Triphasé
Tension	230V/400V	400 V
Fréquence	50 Hz	50 Hz
Rotation	Sens antithoraires/sens horaire	Sens antithoraires/sens horaire
Type de boîtier	TEFC	TEFC
Isolation	F	F
Facteur de service	1.1	1.1
Devoir	Compte S1	Compte S1
Classe de protection	IP55	IP55
OFF AVEC	40	40

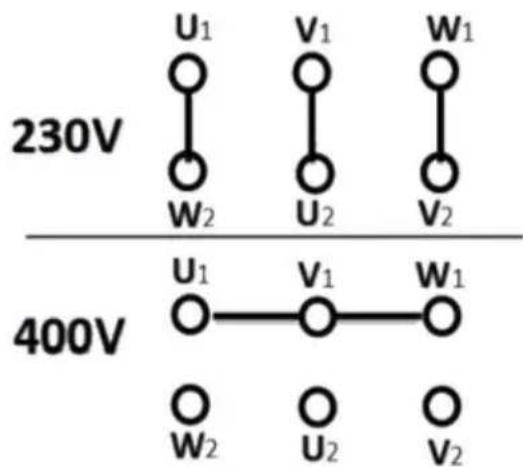

MÉTHODE DE CONNEXION

Méthode de câblage triphasé 230 V

Méthode de câblage triphasé 400 V

Attention : lors du câblage, veuillez vous référer au moteur et vérifier les paramètres de la plaque signalétique et le schéma de câblage de manière synchrone.

Lorsque vous recevez le moteur, veuillez vérifier si l'arbre avant du

moteur peut tourner. Si vous constatez que la rotation manuelle n'est pas possible.

Solution :

La concentricité du moteur peut être endommagée pendant le transport.

Vous pouvez marteler l'arbre, le couvercle avant et le couvercle arrière avec un

marteau en bois ou un marteau en caoutchouc pour ajuster la concentricité, jusqu'à ce que le

l'arbre du moteur puisse être tourné de manière flexible manuellement.

Problème 2 :

Le moteur ne fonctionne pas lorsqu'il est sous tension.

Solution :

1) Vérifiez l'alimentation pour vous assurer que la tension de sortie est correcte. 2) Vérifiez soigneusement le câblage pour vous assurer qu'il est identique au schéma de câblage. 3) Appuyez sur le bouton de protection rouge, entendez le son clair de réinitialisation « clic », puis rebranchez l'alimentation et démarrez le moteur.

Conforme à la certification de sécurité européenne.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne

2012/19/UE. Le symbole représentant une poubelle à roulettes barrée

indique que le produit nécessite une collecte séparée des déchets dans

l'Union européenne. Ceci s'applique au produit et à tous les accessoires

marqués de ce symbole. Les produits marqués comme tels ne doivent pas être jetés

avec les ordures ménagères normales, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.
