YDK220-4G12 - Moteur électrique Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moteur électrique monophasé pour ventilateur de fournaise
Marque	Vevor
Modèle	YDK220-4G12
Puissance	1/3 CV
Tension nominale	220 V
Fréquence	50 Hz
Courant nominal	1,95 A
Vitesse nominale	1250 tr/min
Nombre de vitesses	3 vitesses
Sens de rotation	Anti-horaire (vu de l'extrémité de l'arbre)
Classe d'isolation	B
Indice de protection	IP20
Condensateur inclus	CBB60, 15 μF / 450 V
Dimensions de montage	170 mm (entraxe)
Diamètre de l'arbre	0,39 pouce (9,9 mm)
Longueur de l'arbre	0,78 pouce (19,8 mm)
Protection thermique	Protection contre les surcharges avec réinitialisation automatique
Service	Continu (S1)
Température ambiante max.	40 °C
Altitude max.	1000 m

FOIRE AUX QUESTIONS - YDK220-4G12 Vevor

Comment brancher le moteur YDK220-4G12 ?

Assurez-vous que le fil de terre est connecté. Les deux fils marron vont au condensateur (CBB60, 15 μF). Le fil blanc se branche sur un côté de l'alimentation ; les autres fils (pour les vitesses) se branchent sur l'autre côté via un interrupteur de vitesse. Consultez le schéma de câblage sur la plaque signalétique.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord l'alimentation électrique (tension correcte). Ensuite, contrôle le câblage : il doit correspondre au schéma. Si l'arbre est bloqué, tournez-le manuellement pour retrouver la concentricité (défaut de transport possible).

Le moteur tourne lentement et ne démarre pas normalement, que faire ?

Vérifiez la tension d'alimentation (doit être à ±5% de 220 V). Contrôlez le câblage. Testez le condensateur : s'il est défectueux, remplacez-le par un modèle identique (CBB60, 15 μF/450 V).

Pourquoi le moteur chauffe-t-il et s'arrête-t-il après un certain temps ?

C'est probablement une surcharge. Le moteur est protégé par une fonction de réinitialisation automatique. Coupez l'alimentation, laissez refroidir 30 minutes, puis réessayez. Si le problème persiste, vérifiez que la charge est adaptée.

Quels sont les entretiens nécessaires pour ce moteur ?

Maintenez l'environnement propre, sec et bien ventilé. Vérifiez régulièrement les fixations et la rotation de l'arbre (doit être libre). Contrôlez l'isolement (résistance >200 MΩ à 500 V). Nettoyez la poussière sur le moteur.

Puis-je utiliser ce moteur en extérieur ?

Non, l'indice de protection IP20 ne convient pas pour l'extérieur. Utilisez-le uniquement dans un environnement intérieur sec, à l'abri de l'eau et de la poussière.

Quelle est la fonction du condensateur sur ce moteur ?

Le condensateur (CBB60, 15 μF/450 V) permet le démarrage et le fonctionnement du moteur monophasé. Il doit être connecté entre les deux fils marron. Un condensateur défectueux peut empêcher le démarrage.

Comment inverser le sens de rotation du moteur ?

Le sens de rotation est fixe (anti-horaire vu de l'arbre). Pour l'inverser, il faudrait modifier le câblage interne, ce qui n'est pas prévu. Vérifiez que le schéma de câblage correspond à votre besoin.

Ce moteur est-il compatible avec une variateur de vitesse ?

Non, ce moteur est conçu pour fonctionner à 3 vitesses fixes via un interrupteur. Il n'est pas adapté à une variation de vitesse électronique. Utilisez les fils de vitesse prévus.

Où trouver des pièces de rechange pour le moteur Vevor YDK220-4G12 ?

Contactez le support technique Vevor (www.vevor.com/support) pour obtenir des pièces détachées comme le condensateur ou des fixations. Le moteur n'est pas conçu pour être réparé par l'utilisateur, hormis le remplacement du condensateur.

MODE D'EMPLOI YDK220-4G12 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Moteur de ventilateur de fournaise

Modèle : YDK320-4G30\YDK220-4G12\YDK160-4G02

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Moteur de ventilateur de fournaise

MODÈLE : YDK320-4G30\YDK220-4G12\YDK160-4G02

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

AVERTISSEMENTS ET PRÉCAUTIONS DE SÉCURITÉ

Ces moteurs sont uniquement utilisés pour les ventilateurs de climatisation intérieurs

1. La tension, la fréquence et le style de câblage doivent être cohérents avec le moteur plaque signalétique, la tension d'alimentation doit être maintenue à plus ou moins 5 % de la plage de fonctionnement nominale.
2. Pas plus de 1000 mètres au-dessus du niveau de la mer.
3. La température de l'air ambiant ne doit pas dépasser 40 .
4. Le moteur doit être équipé d'un bon dispositif de mise à la terre.
5. La résistance d'isolement de l'enroulement de table de 500 volts mégohm à la terre doit être mesuré avant l'opération, et sa valeur doit être supérieure à 200 mégohms, sinon sec.
6. Avant de commencer l'action de traction de l'arbre, il doit être flexible en rotation, sans frottement et collisions, le fonctionnement doit être fluide et léger, sans stagnation ni bruit, si vous constatez un bruit étrange, une surchauffe, une odeur de brûlé, de la fumée ou une vitesse lente du phénomène, doit immédiatement couper l'alimentation, arrêter l'inspection, le réparer.
7. L'environnement environnant doit être maintenu propre, sec et bien ventilé.
8. Lorsque les moteurs ne sont pas autorisés à reculer lors d'un démarrage lent et fréquent, les moteurs fonctionnant avec un condensateur ne peuvent pas être utilisés à long terme avec une charge légère.
9. Vérifiez si la fixation du moteur est solidement fixée.
10. Vérifiez si la rotation est correcte, si ce n'est pas le cas, alors conformément à la méthodes de connexion suivantes.
11. Selon la puissance nominale du moteur en fonctionnement continu, la partie chauffante de l'augmentation de température maximale autorisée ne doit pas dépasser les valeurs suivantes exigences. Élévation de la température d'enroulement : 75 k, noyau : 75 k, roulement : 55 k.
12. Inspection du fonctionnement du moteur : lorsque le moteur tourne, il doit toujours payer attention à savoir si les données de charge actuelles répondent aux exigences, si le le roulement présente un phénomène de chauffage et de fuite, tel qu'un bruit anormal ou anormal, il doit être arrêté immédiatement pour inspection. N'effectuez pas de tests de démarrage avant le défaut est confirmé.

INFORMATIONS TECHNIQUES

Numéro de modèle	YDK320-4G30	YDK220-4G12	YDK160-4G02
Puissance en chevaux	1/2 CV	1/3 CV	1/5 CV
Dimensions de montage	170
Courant nominal	2,6A	1,95A	1,45 A
Longueur de l'arbre	0,78"	0,78"	0,78"
Diamètre de l'arbre.	0,39"
Vitesse nominale	1300 tr/min	1250 tr/min	1100 tr/min
Phase	Monophasé
Tension	220V	220V	220V
Fréquence	50 Hz
Rotation	ROT. SENS ANTI-HORAIRE À PARTIR DE L'EXTRÉMITÉ DE L'ARBRE
Classe d'isolation	B
Classe de Protection	IP20
Facteur de service1	1
Devoir suite	S1
Des-Amb	40
Protection	Protection contre les surcharges avec réinitialisation automatique
Accessoires	Condensateur*1 Condensateur*1(CBB60,15 μF/450 V)	(CBB60,15 μF/450 V)	Condensateur*1(CBB60, 8μF/450 V)

METHODE DE CONNEXION

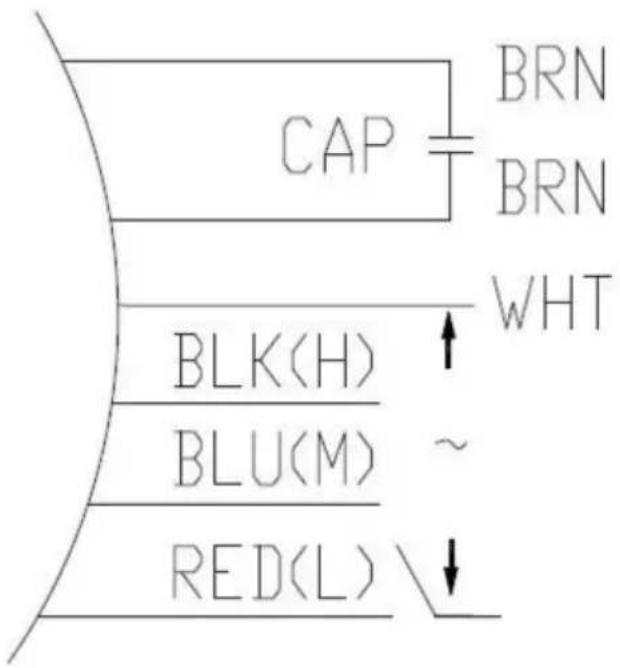

SCHÉMA DU MOTEUR À 3 VITESSES

Assurez-vous de connecter le moteur dans le mode de câblage correct, sinon le moteur peut être endommagé

NOTE

1) Veuillez vérifier soigneusement le câblage pour vous assurer qu'il est identique au câblage schéma sur la plaque signalétique.
2) Veuillez connecter l'alimentation correctement conformément au schéma de câblage.

Tout d'abord, assurez-vous que le fil de terre du moteur est connecté.

A. Deux fils marron sont connectés au condensateur.
B. Le fil blanc doit être connecté à un côté de l'alimentation et les fils

d'autres couleurs sont connectées à l'autre côté de l'alimentation via la vitesse interrupteur de réglage.

C. Le moteur est à 3 vitesses, vous pouvez choisir de le connecter au réglage de la vitesse commutez en fonction de vos besoins réels.

Lors de la réception du moteur, veuillez vérifier si l'arbre avant du moteur peut

faire pivoter. Si vous trouvez qu'il est impossible de faire pivoter manuellement.

Solution : La concentricité du moteur est endommagée pendant le transport. Vous peut être concentrique jusqu'à ce que l'arbre du moteur puisse être tourné manuellement et de manière flexible.

Problème 2 :

Le moteur ne fonctionne pas lorsqu'il est sous tension.

Solution:

1) Veuillez vérifier l'alimentation pour vous assurer que la tension de sortie est correcte.
2) Veuillez vérifier soigneusement le câblage pour vous assurer qu'il est cohérent avec le câblage diagramme.

Problème 3 :

Une fois le moteur mis sous tension, il tourne lentement et ne peut pas démarrer normalement.

Solution:

1) Veuillez vérifier l'alimentation pour vous assurer que la tension de sortie est correcte.
2) Veuillez vérifier soigneusement le câblage pour vous assurer qu'il est cohérent avec le câblage diagramme.
3) Vérifiez la capacité du moteur pour vous assurer que la capacité est en bon état condition.

Problème4 :

Après avoir fonctionné pendant un certain temps, le moteur chauffe et cesse de fonctionner.

Solution:

Fonctionnement en surcharge du moteur, avec fonction de protection. Veuillez couper l'alimentation et attendez une demi-heure pour que le mélange refroidisse. Puis réessayez.

Conforme à la certification de sécurité européenne.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne

2012/19/UE. Le symbole représentant une poubelle à roulettes barrée

indique que le produit nécessite une collecte séparée des déchets dans le

Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce

symbole. Les produits marqués comme tels ne doivent pas être jetés avec les déchets ménagers normaux. déchets, mais doivent être apportés à un point de collecte pour le recyclage des appareils électriques et électroniques. appareils.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITÉE.

Maison du Centurion, route de Londres,

Assistance technique et certificat de garantie

électronique www.vevor.com/support
