YDK220-4G12 - Silnik elektryczny Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Jednofazowy silnik elektryczny do wentylatora pieca
Marka	Vevor
Model	YDK220-4G12
Moc	1/3 KM
Napięcie znamionowe	220 V
Częstotliwość	50 Hz
Prąd znamionowy	1,95 A
Prędkość znamionowa	1250 obr/min
Liczba prędkości	3 prędkości
Kierunek obrotów	Przeciwnie do ruchu wskazówek zegara (patrząc od końca wału)
Klasa izolacji	B
Stopień ochrony	IP20
Kondensator w zestawie	CBB60, 15 μF / 450 V
Wymiary montażowe	170 mm (rostaw)
Średnica wału	0,39 cala (9,9 mm)
Długość wału	0,78 cala (19,8 mm)
Ochrona termiczna	Zabezpieczenie przeciążeniowe z automatycznym resetem
Praca	Ciągła (S1)
Maksymalna temperatura otoczenia	40 °C
Maksymalna wysokość	1000 m

Często zadawane pytania - YDK220-4G12 Vevor

Jak podłączyć silnik YDK220-4G12?

Upewnij się, że przewód uziemiający jest podłączony. Dwa brązowe przewody idą do kondensatora (CBB60, 15 μF). Biały przewód podłącza się do jednej strony zasilania; pozostałe przewody (dla prędkości) podłącza się do drugiej strony przez przełącznik prędkości. Sprawdź schemat połączeń na tabliczce znamionowej.

Co zrobić, jeśli silnik nie uruchamia się?

Najpierw sprawdź zasilanie (poprawne napięcie). Następnie sprawdź okablowanie: powinno odpowiadać schematowi. Jeśli wał jest zablokowany, obróć go ręcznie, aby przywrócić współosiowość (możliwy uszkodzenie transportowe).

Silnik obraca się wolno i nie uruchamia się normalnie, co robić?

Sprawdź napięcie zasilania (powinno wynosić ±5% z 220 V). Sprawdź okablowanie. Przetestuj kondensator: jeśli jest uszkodzony, wymień go na identyczny model (CBB60, 15 μF/450 V).

Dlaczego silnik się nagrzewa i zatrzymuje po pewnym czasie?

Prawdopodobnie jest to przeciążenie. Silnik jest chroniony funkcją automatycznego resetu. Odłącz zasilanie, pozostaw do ostygnięcia na 30 minut, a następnie spróbuj ponownie. Jeśli problem będzie się powtarzał, sprawdź, czy obciążenie jest odpowiednie.

Jakie są wymagane czynności konserwacyjne dla tego silnika?

Utrzymuj środowisko czyste, suche i dobrze wentylowane. Regularnie sprawdzaj mocowania i obrót wału (powinien być swobodny). Sprawdź izolację (rezystancja >200 MΩ przy 500 V). Oczyść kurz z silnika.

Czy mogę używać tego silnika na zewnątrz?

Nie, stopień ochrony IP20 nie nadaje się do użytku na zewnątrz. Używaj go tylko w suchym środowisku wewnętrznym, z dala od wody i kurzu.

Jaka jest funkcja kondensatora w tym silniku?

Kondensator (CBB60, 15 μF/450 V) umożliwia rozruch i pracę silnika jednofazowego. Musi być podłączony między dwoma brązowymi przewodami. Uszkodzony kondensator może uniemożliwić uruchomienie.

Jak odwrócić kierunek obrotów silnika?

Kierunek obrotów jest stały (przeciwnie do ruchu wskazówek zegara patrząc od wału). Aby go odwrócić, należałoby zmodyfikować okablowanie wewnętrzne, co nie jest przewidziane. Sprawdź, czy schemat połączeń odpowiada Twoim potrzebom.

Czy ten silnik jest kompatybilny z regulatorem prędkości?

Nie, ten silnik jest zaprojektowany do pracy z 3 stałymi prędkościami za pomocą przełącznika. Nie nadaje się do elektronicznej regulacji prędkości. Użyj przewidzianych przewodów prędkości.

Gdzie znaleźć części zamienne do silnika Vevor YDK220-4G12?

Skontaktuj się z pomocą techniczną Vevor (www.vevor.com/support), aby uzyskać części zamienne, takie jak kondensator lub elementy mocujące. Silnik nie jest przeznaczony do naprawy przez użytkownika, z wyjątkiem wymiany kondensatora.

INSTRUKCJA OBSŁUGI YDK220-4G12 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Silnik dmuchawy pieca

Modele: YDK320-4G30\YDK220-4G12\YDK160-4G02

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Silnik dmuchawy pieca

MODEL: YDK320-4G30\YDK220-4G12\YDK160-4G02

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

OSTRZEŻENIA I ŚRODKI OSTROŻNOŚCI

Silniki te są stosowane wyłącznie w wentylatorach wewnętrznych klimatyzatorów

1. Napięcie, częstotliwość i styl okablowania powinny być zgodne z silnikiem tabliczka znamionowa, Napięcie zasilania powinno być utrzymywane na poziomie plus lub minus 5% znamionowy zakres działania.
2. Nie wyżej niż 1000 metrów nad poziomem morza.
3. Temperatura otoczenia nie może przekraczać 40°C.
4. Silnik musi mieć dobre urządzenie uziemiające.
5. Rezystancja izolacji uzwojenia stojana mierzona megaomomierzem 500 V do ziemi powinna być zmierzona przed rozpoczęciem pracy, a jej wartość powinna wynosić co najmniej 200 megaomów, w przeciwnym razie uzwojenie należy wysuszyć.
6. Przed rozpoczęciem ruchu wał powinien mieć możliwość elastycznego obrotu, bez tarcia i zderzenia, bieg powinien być płynny i lekki, bez zastojów i hałasu. Jeśli zauważysz dziwny hałas, przegrzanie, zapach spalenizny, dym lub zjawisko spadku prędkości, należy natychmiast wyłączyć zasilanie, przerwać pracę i dokonać przeglądu oraz naprawy.
7. Otoczenie powinno być czyste, suche i dobrze wentylowane.
8. Jeżeli silniki nie mogą pracować wstecz przy wolnym, częstym rozruchu, silniki kondensatorowe nie mogą być długotrwale eksploatowane przy małym obciążeniu.
9. Sprawdź, czy mocowanie silnika jest dokręcone.
10. Sprawdź, czy obrót jest prawidłowy, jeżeli nie, to zgodnie z następującymi metodami połączenia.
11. Zgodnie z mocą znamionową silnika przy pracy ciągłej, maksymalny dopuszczalny wzrost temperatury części grzewczych nie może przekroczyć następujących wartości: wzrost temperatury uzwojenia: 75 K, rdzeń: 75 K, łożysko: 55 K.
12. Kontrola działania silnika: Podczas pracy silnika należy zawsze zwracać uwagę na jego stan. Należy zwrócić uwagę na to, czy dane dotyczące obciążenia prądem spełniają wymagania, czy łożysko ma zjawisko nagrzewania się i przeciekania. W przypadku nieprawidłowości lub głośnej pracy należy natychmiast zatrzymać silnik w celu przeprowadzenia inspekcji. Nie należy przeprowadzać testów rozruchowych, dopóki usterka nie zostanie potwierdzona.

INFORMACJE TECHNICZNE

Nr modelu	YDK320-4G30	YDK220-4G12	YDK160-4G02
Moc konia	1/2 KM	1/3HP	1/5 KM
Wymiary montażowe	Φ170
Prąd znamionowy	2,6A	1,95A	1,45 A
Długość wału	0,78"	0,78"	0,78"
Średnica wału.	0,39"
Prędkość znamionowa	1300 obr./min	1250 obr./min	1100 obr./min
Faza	Jednofazowy
Woltaż	220 V	220 V	220 V
Częstotliwość	50Hz
Obrót	ROT. CCW OD KOŃCA WAŁU
Klasa izolacji	B
Klasa Ochrona	IP20
Współczynnik usług 1	1
Obowiązek c.d.	S1
Des-Amb	40°C
Ochrona	Zabezpieczenie przed przeciążeniem z automatycznym resetem
Akcesoria	Kondensator*1 (CBB60, 15μF/450V)	Kondensator*1 (CBB60, 15μF/450V)	Kondensator*1 (CBB60, 8μF/450V)

METODA POŁĄCZENIA

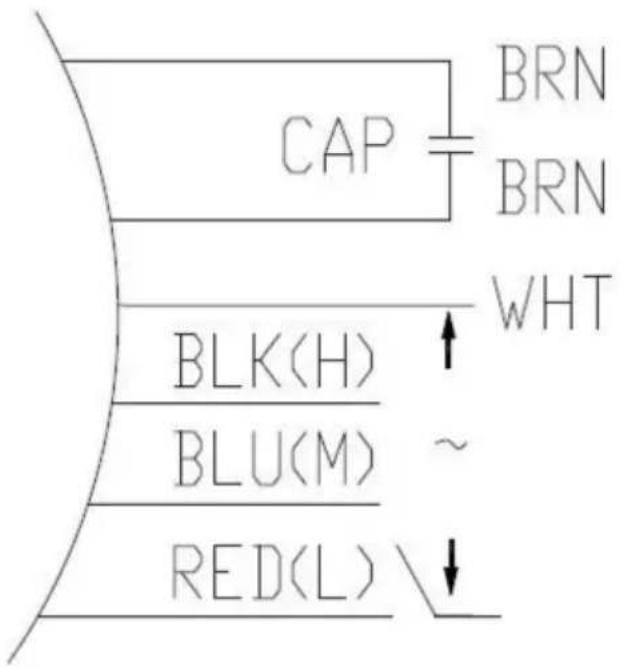

SCHEMAT 3-BIEGOWY SILNIKA

Upewnij się, że podłączasz silnik w prawidłowym trybie okablowania, w przeciwnym razie silnik może zostać uszkodzony.

NOTATKA

1) Sprawdź dokładnie okablowanie, aby mieć pewność, że jest takie samo jak na schemacie na tabliczce znamionowej. 2) Podłącz zasilanie prawidłowo, zgodnie ze schematem połączeń. Przede wszystkim należy upewnić się, że przewód uziemiający silnika jest podłączony.

A. Dwa brązowe przewody są podłączone do kondensatora. B. Biały przewód musi być podłączony do jednej strony zasilania, a przewody innych kolorów są połączone z drugą stroną zasilania poprzez przełącznik regulacji prędkości. C. Silnik ma 3 prędkości, możesz podłączyć go do regulacji prędkości przełącznik zgodnie ze swoimi aktualnymi potrzebami.

TYPOWE PROBLEMY I SPOSOBY ICH ROZWIĄZANIA

Problem 1:

Przy odbiorze silnika należy sprawdzić, czy przedni wał silnika jest kompatybilny.

obrócić. Jeśli okaże się, że nie można obrócić ręcznie.

Rozwiązanie: Koncentryczność silnika ulega uszkodzeniu podczas transportu.

może być koncentryczny, dopóki wał silnika nie będzie mógł być obracany ręcznie i elastycznie.

Problem 2:

Silnik nie działa po włączeniu zasilania.

Rozwiązanie:

1) Sprawdź zasilacz, aby upewnić się, że napięcie wyjściowe jest prawidłowe.

2) Sprawdź dokładnie okablowanie, aby mieć pewność, że jest zgodne z diagramem okablowania.

Problem 3:

Po włączeniu silnik obraca się powoli i nie można go normalnie uruchomić.

Rozwiązanie:

1) Sprawdź zasilacz, aby upewnić się, że napięcie wyjściowe jest prawidłowe. 2) Sprawdź dokładnie okablowanie, aby mieć pewność, że jest zgodne ze schematem połączeń. 3) Sprawdź pojemność silnika, aby upewnić się, że jest ona dobra.

stan: dobry.

Problem 4:

Silnik pracuje przez pewien czas, a następnie nagrzewa się i przestaje działać.

Rozwiązanie:

Przeciążenie silnika, z funkcją ochrony. Proszę wyłączyć zasilanie i

odczekać pół godziny, aż ostygnie. Następnie spróbować ponownie.

Spełnia wymogi europejskiego certyfikatu bezpieczeństwa.

PRAWIDŁOWA UTYLIZACJA

Niniejszy produkt podlega postanowieniom dyrektywy europejskiej

2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach

oznacza, że produkt wymaga oddzielnej zbiórki odpadów w

Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym

symbolem. Produktów oznaczonych w ten sposób nie wolno wyrzucać razem ze zwykłymi odpadami domowymi.

odpady, ale należy je oddać do punktu zbiórki sprzętu elektrycznego i elektronicznego w celu recyklingu urządzenia.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
