Y2-90L-2-1.5kW-B3 - Silnik elektryczny Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Trójfazowy silnik elektryczny indukcyjny
Marka	Vevor
Model	Y2-90L-2-1,5kW-B3
Moc znamionowa	1,5 kW
Typ montażu	B3 (stopy)
Prąd znamionowy	9,5 A (230 V) / 3,5 A (400 V)
Długość wału	1,97 cala (50 mm)
Średnica wału	0,945 cala (24 mm) z wpustem
Prędkość znamionowa	3000 obr/min
Faza	Trójfazowy
Napięcie zasilania	230 V / 400 V (50 Hz)
Częstotliwość	50 Hz
Kierunek obrotów	Przeciwnie do ruchu wskazówek zegara i zgodnie z ruchem wskazówek zegara (w zależności od okablowania)
Typ obudowy	TEFC (całkowicie zamknięty, chłodzony wentylatorem)
Klasa izolacji	F (155 °C)
Współczynnik serwisowy	1,1
Cykl pracy	S1 (praca ciągła)
Stopień ochrony	IP55
Maksymalna temperatura otoczenia	40 °C
Maksymalna wysokość	1000 m
Szacunkowa waga	18 kg
Szacunkowe wymiary (D x S x W)	300 x 200 x 250 mm
Konserwacja łożysk	Smarowanie co 6 miesięcy, wypełnić 60% wolnej przestrzeni
Bezpieczeństwo	Obowiązkowe uziemienie, izolacja > 0,2 MΩ przed użyciem

Często zadawane pytania - Y2-90L-2-1.5kW-B3 Vevor

Jak podłączyć silnik w trójfazie 230 V lub 400 V?

Silnik może być podłączony w gwiazdę (400 V) lub w trójkąt (230 V). Należy zapoznać się ze schematem na tabliczce znamionowej i w instrukcji. Dla 230 V połącz uzwojenia w trójkąt; dla 400 V w gwiazdę. Upewnij się, że napięcie zasilania odpowiada wybranej konfiguracji.

Co zrobić, jeśli wał silnika nie obraca się swobodnie?

W przypadku zablokowania transport mógł spowodować odkształcenie współosiowości. Użyj młotka drewnianego lub gumowego, aby delikatnie uderzyć w wał, pokrywę przednią i tylną, aby ponownie wyrównać części. Następnie sprawdź, czy wał obraca się ręcznie bez tarcia.

Jak odwrócić kierunek obrotów silnika?

W przypadku silnika trójfazowego odwróć dwie z trzech faz zasilania. Zamień dowolne dwa przewody ze złącza (np. L1 i L2). Wówczas kierunek obrotów ulegnie zmianie.

Jaka jest częstotliwość konserwacji łożysk?

Łożyska należy smarować co sześć miesięcy. Użyj odpowiedniego smaru i wypełnij komorę w około 60% objętości. Nadmiar smaru może spowodować przegrzanie.

Jakie są zalecane warunki użytkowania?

Silnik jest przeznaczony do pracy w maksymalnej temperaturze otoczenia 40 °C i na wysokości poniżej 1000 m. Środowisko powinno być czyste, suche i dobrze wentylowane. Unikaj atmosfer wybuchowych lub korozyjnych.

Co zrobić, jeśli silnik nie uruchamia się?

Najpierw sprawdź zasilanie elektryczne i napięcie. Sprawdź okablowanie, aby upewnić się, że odpowiada schematowi. Jeśli silnik jest wyposażony w czerwony przycisk ochronny, naciśnij go, aby zresetować (powinieneś usłyszeć kliknięcie). Jeśli problem nadal występuje, sprawdź silnik pod kątem usterki mechanicznej.

Jak sprawdzić izolację silnika przed pierwszym użyciem?

Użyj megoohmomierza 500 V do pomiaru rezystancji izolacji między uzwojeniami a ziemią. Wartość powinna być wyższa niż 0,2 MΩ. Jeśli jest niższa, silnik musi zostać osuszony przed użyciem.

Jaka jest klasa ochrony IP55?

IP55 oznacza, że silnik jest chroniony przed pyłami (5) i przed strugami wody (5). Może być używany w wilgotnym i zakurzonym środowisku, ale należy go regularnie czyścić, aby uniknąć gromadzenia się zanieczyszczeń.

Jak wyczyścić silnik?

Przed czyszczeniem odłącz zasilanie. Użyj suchej lub lekko wilgotnej szmatki, aby usunąć kurz i tłuszcz. Nie używaj agresywnych rozpuszczalników. Upewnij się, że wloty powietrza są drożne, aby zapewnić prawidłowe chłodzenie.

Gdzie znaleźć pomoc techniczną dla mojego silnika Vevor?

Pomoc techniczna oraz elektroniczny certyfikat gwarancyjny są dostępne na stronie www.vevor.com/support. Można tam zadać pytania lub uzyskać części zamienne.

INSTRUKCJA OBSŁUGI Y2-90L-2-1.5kW-B3 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

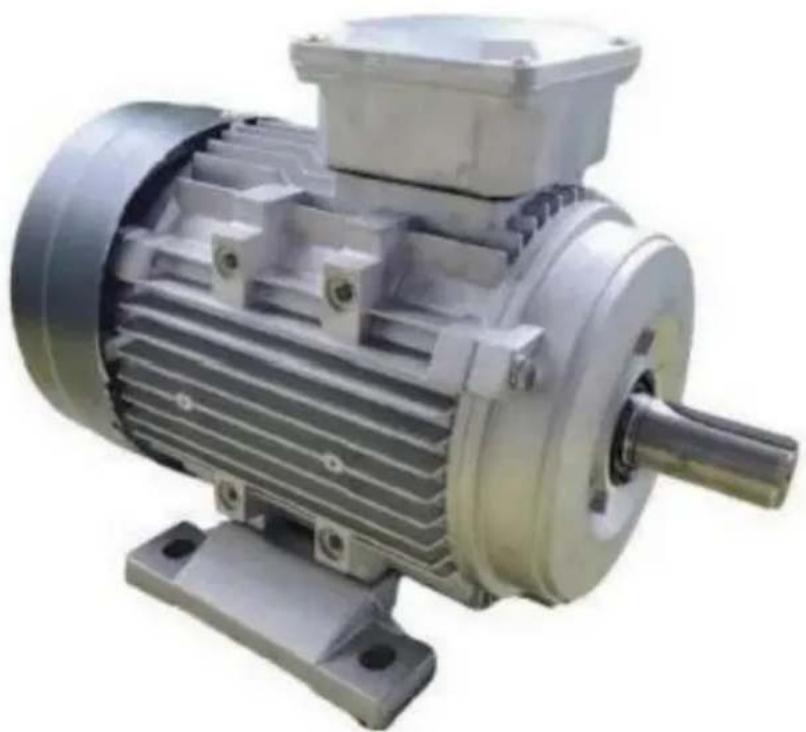

SILNIK INDUKCYJNY TROJFAZOWY

Model: Y2-90L-2-1,5kW-B3 / Y2-90L-2-2,2kW-B3

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. "Oszczędź połowę", "Połowa ceny" lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

TROJFAZOWY

SILNIK INDUKCYJNY

MODEL: Y2-90L-2-1,5KW-B3 / Y2-90L-2-2,2KW-B3

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, prosimy o zapoznanie się z nią przed użyciem. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

OSTRZEŻENIA I ŚRODKI OSTROŻNOŚCI

1. Napięcie, częstotliwość i styl okablowania powinny być zgodne z tabliczką znamionową silnika, napięcie zasilania powinno być utrzymywane na plusie lub minusie 5% znamionowego zakresu roboczego.
2. Nie używać na wysokości powyżej 1000 metrów nad poziomem morza.
3. Temperatura powietrza otoczenia nie może przekraczać 45°C.
4. Silnik musi mieć dobre urządzenia uziemiające.
5. Przed wyborem opcji należy zmierzyć izolację uzwojenia stojana 500-woltowym megaomomierzem; rezystancja uziemienia powinna być większa niż 0,2 megaoma lub silnik należy wysuszyć.
6. Przed rozpoczęciem działania wału pociągowego należy upewnić się, że jest on elastyczny i nie ma tarcia i zderzeń. Bieganie powinno być płynne i lekkie, bez zastoju i hałasu. Jeśli zostanie wykryty dziwny hałas, przegrzanie, zapach spalenizny, dym lub wolna prędkość, należy natychmiast wyłączyć zasilanie, wyłączyć, skontrolować i naprawić.
7. Otoczenie powinno być czyste, suche i dobrze wentylowane.
8. Gdy silniki nie są dozwolone do pracy z małą prędkością lub częstym ruchem, silniki zasilane kondensatorem nie mogą być stosowane przy małym obciążeniu.
9. Smar łożyskowy należy wymieniać co sześć miesięcy, aby wypełnić komorę łożyska w około 60% szczeliny, co jest odpowiednie.
10. Sprawdź, czy mocowanie silnika jest dokręcone.
11. Sprawdź, czy skręt jest prawidłowy; jeśli nie, to zgodnie z następującymi metodami szczepienia: (A. można wprowadzić linię trójfazową, jakakolwiek zamiana 2. B. jakakolwiek zamiana głównych sekcji uzwojenia jednofazowej (okoliczności prowadzące do porzucenia strony mogą pomóc).
12. Zgodnie z mocą znamionową silnika przy ciągłej pracy, ogrzewanie części maksymalnego dopuszczalnego wzrostu temperatury nie może przekroczyć następujących wymagań.
13. Temperatura uzwojenia: 75°C, rdzeń: 75°C, łożysko: 55°C.
14. Ta seria silników wykorzystuje następujące warunki środowiskowe: może być używana w wilgotnych i zakurzonych miejscach, ale musi być odpowiednio zabezpieczona.
15. Rutynowa konserwacja silnika:

Część skrzynki elektrycznej ze stykami elektrycznymi powinna być czysta i mieć dobre styki, podobnie jak wtyczka wlotu powietrza silnika, aby nie wpływać na żywotność silnika. Regularna konserwacja powinna być przeprowadzana co pół roku, sprawdzanie silnika pod kątem usuwania kurzu, oleju, smaru i ścierania.

1. Sprawdzenia działania silnika:

Podczas pracy silnika należy zawsze zwracać uwagę na to, czy dane dotyczące obciążenia są zgodne z wymaganiami, czy łożysko wykazuje zjawiska ciepła i wycieku, jeśli objawy są nieprawidłowe lub głośne, należy natychmiast zatrzymać silnik w celu przeprowadzenia inspekcji. Dopóki nie zostanie zidentyfikowana usterka, nie należy wykonywać testu rozruchowego.

INFORMACJE TECHNICZNE

Numer modelu	Y2-90L-2-1,5kW-B3	Y2-90L-2-2,2kW-B3
Moc	1,5 kW	2,2 kW
Typ montaçu	B3	B3
Prąd znamionowy	9,5A/3,5A	4,7A
Długosity walu	1,97"	1,97"
Średnica walu	Wał zwpustem 0,945"	Wał zwpustem 0,945"
Prędkość znamionowa	3000 obr./min.	3000 obr./min.
Faza	Trójfazowy	Trójfazowy
Woltaż	230V/400V	400 V
Częstotliwość	50 Hz	50 Hz
Obrót	Zakaz wstepu/zakaz wstepu	Zakaz wstepu/zakaz wstepu
Typ obudowy	TEFC	TEFC
Izolacja	F	F
Współczynnik uslug	1.1	1.1
Obowych	Konto S1	Konto S1
Klasa ochryny	IP55	IP55
WYLAGCZE Z	40 °C	40°C

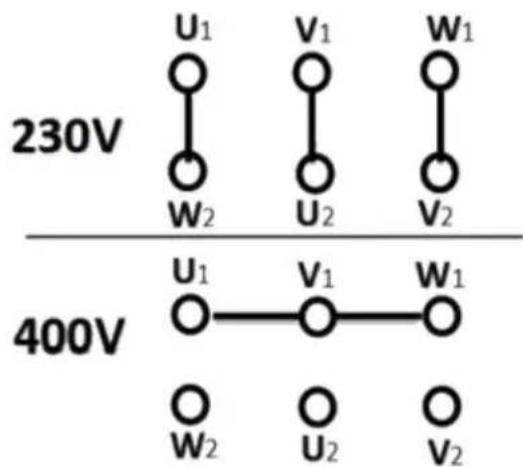

METODA POŁĄCZENIA

Metoda okablowania trójfazowego 230 V

Metoda okablowania trójfazowego 400 V

Uwaga: Podczas podłączania należy sprawdzić i zweryfikować parametry tabliczki znamionowej silnika i schemat okablowania synchronicznie.

TYPOWE PROBLEMY I SPOSOBY ICH ROZWIĄZANIA

Problem 1:

Po otrzymaniu silnika należy sprawdzić, czy wałek silnika

silnik należy obracać. Jeśli okaże się, że ręczny obrót jest niemożliwy.

Rozwiązanie:

Podczas transportu mogło dojść do uszkodzenia współosiowości silnika.

Za pomocą młotka można rozbić przednią i tylną pokrywę.

młotka drewnianego lub gumowego w celu wyregulowania współosiowości. Do momentu, aż wał silnika będzie się obracać ręcznie.

Zadanie 2:

Silnik nie działa po włączeniu zasilania.

Rozwiązanie:

1) Sprawdź zasilacz, aby upewnić się, że napięcie wyjściowe jest prawidłowe.

2) Sprawdź dokładnie okablowanie, aby mieć pewność, że jest takie samo jak schemat okablowania.

3) Naciśnij czerwony przycisk resetowania, usłyszysz wyraźny dźwięk resetowania „kliknięcia”. Następnie podłącz zasilanie i uruchom silnik.

Spełnia wymogi europejskiego certyfikatu bezpieczeństwa.

PRAWIDŁOWA UTYLIZACJA

Niniejszy produkt podlega postanowieniom dyrektywy europejskiej

2012/19/UE. Symbol przekreślonego kosza na śmieci na kołach oznacza, że produkt wymaga oddzielnej zbiórki odpadów

Unia Europejska. Dotyczy to produktu i wszystkich akcesoriów

oznaczonych tym symbolem. Produkty oznaczone w ten sposób nie mogą być wyrzucane ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki recyklingu urządzeń elektrycznych i elektronicznych.

Producent: Shanghaiuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.
