Tipo di prodotto	Motore elettrico a induzione trifase
Marca	Vevor
Modello	Y2-90L-2-1,5kW-B3
Potenza nominale	1,5 kW
Tipo di montaggio	B3 (piedi)
Corrente nominale	9,5 A (230 V) / 3,5 A (400 V)
Lunghezza dell'albero	1,97 pollici (50 mm)
Diametro dell'albero	0,945 pollici (24 mm) con chiavetta
Velocità nominale	3000 giri/min
Fase	Trifase
Tensione di alimentazione	230 V / 400 V (50 Hz)
Frequenza	50 Hz
Senso di rotazione	Antiorario e orario (secondo cablaggio)
Tipo di involucro	TEFC (Totalmente chiuso, raffreddato a ventola)
Classe di isolamento	F (155 °C)
Fattore di servizio	1,1
Servizio	S1 (servizio continuo)
Grado di protezione	IP55
Temperatura ambiente max	40 °C
Altitudine max	1000 m
Peso stimato	18 kg
Dimensioni stimate (L x P x H)	300 x 200 x 250 mm
Manutenzione dei cuscinetti	Lubrificazione ogni 6 mesi, riempire al 60% dello spazio libero
Sicurezza	Messa a terra obbligatoria, isolamento > 0,2 MΩ prima dell'uso

Domande frequenti - Y2-90L-2-1.5kW-B3 Vevor

Come collegare il motore in trifase 230 V o 400 V?

Il motore può essere cablato a stella (400 V) o a triangolo (230 V). Fare riferimento allo schema sulla targa e nel manuale. Per 230 V, collegare gli avvolgimenti a triangolo; per 400 V, a stella. Assicurarsi che la tensione di alimentazione corrisponda alla configurazione scelta.

Cosa fare se l'albero del motore non gira liberamente?

In caso di blocco, il trasporto potrebbe aver deformato la concentricità. Utilizzare un martello di legno o di gomma per picchiettare delicatamente sull'albero, sul coperchio anteriore e posteriore per riallineare i pezzi. Verificare quindi che l'albero giri a mano senza attrito.

Come invertire il senso di rotazione del motore?

Per un motore trifase, invertire due delle tre fasi di alimentazione. Scambiare due fili qualsiasi del morsetto di connessione (ad esempio L1 e L2). Il senso di rotazione cambierà.

Qual è la frequenza di manutenzione dei cuscinetti?

I cuscinetti devono essere rilubrificati ogni sei mesi. Utilizzare un grasso appropriato e riempire la camera a circa il 60% del suo volume. Un eccesso di grasso può provocare surriscaldamento.

Quali sono le condizioni d'uso raccomandate?

Il motore è progettato per una temperatura ambiente massima di 40 °C e un'altitudine inferiore a 1000 m. L'ambiente deve essere pulito, asciutto e ben ventilato. Evitare atmosfere esplosive o corrosive.

Cosa fare se il motore non si avvia?

Controllare prima l'alimentazione elettrica e la tensione. Esaminare il cablaggio per confermare che corrisponda allo schema. Se il motore è dotato di un pulsante di protezione rosso, premerlo per ripristinare (si dovrebbe sentire un clic). Se il problema persiste, ispezionare il motore per un difetto meccanico.

Come verificare l'isolamento del motore prima del primo utilizzo?

Utilizzare un megohmmetro 500 V per misurare la resistenza di isolamento tra gli avvolgimenti e la terra. Il valore deve essere superiore a 0,2 MΩ. Se inferiore, il motore deve essere asciugato prima dell'uso.

Qual è il grado di protezione IP55?

IP55 significa che il motore è protetto contro le polveri (5) e contro i getti d'acqua (5). Può essere utilizzato in ambienti umidi e polverosi, ma deve essere pulito regolarmente per evitare l'accumulo di detriti.

Come pulire il motore?

Spegnere l'alimentazione prima di qualsiasi pulizia. Utilizzare un panno asciutto o leggermente umido per rimuovere polvere e grasso. Non utilizzare solventi aggressivi. Assicurarsi che le prese d'aria siano libere per garantire un corretto raffreddamento.

Dove trovare l'assistenza tecnica per il mio motore Vevor?

L'assistenza tecnica e il certificato di garanzia elettronico sono disponibili sul sito www.vevor.com/support. Puoi porre le tue domande o ottenere pezzi di ricambio.

MANUALE UTENTE Y2-90L-2-1.5kW-B3 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

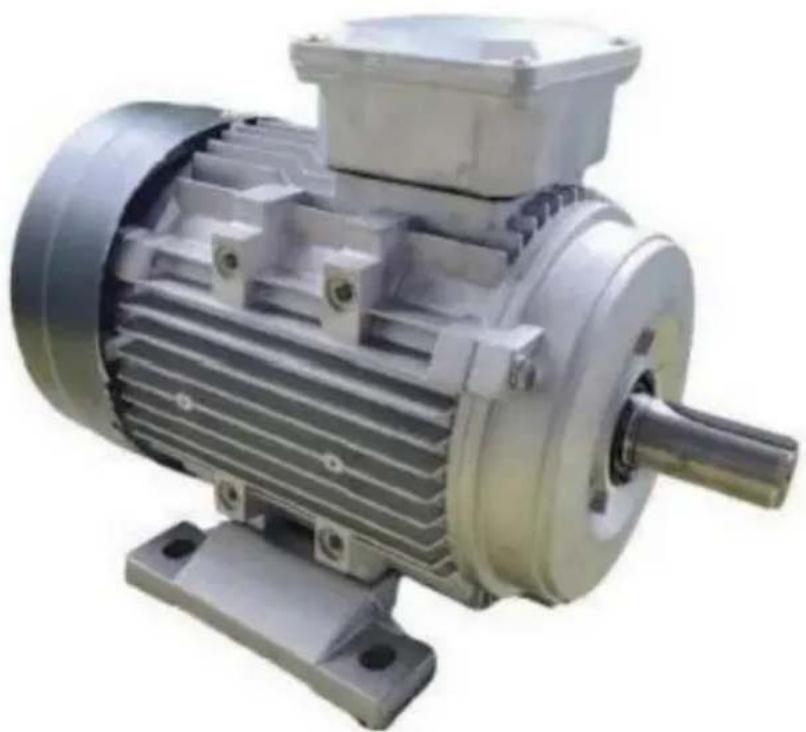

MOTORE A INDUZIONE TRIFASE

Modello: Y2-90L-2-1.5kW-B3 / Y2-90L-2-2.2kW-B3

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

TRIFASE

MOTORE A INDUZIONE

MODELLO: Y2-90L-2-1.5KW-B3 / Y2-90L-2-2.2KW-B3

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul loro prodotto.

AVVERTENZE E PRECAUZIONI DI SICUREZZA

1. La tensione, la frequenza e lo stile del cablaggio devono essere coerenti con la targhetta del motore; la tensione di alimentazione deve essere mantenuta entro ±5% dell'intervallo operativo nominale.
2. Non utilizzare a un'altitudine superiore a 1000 metri sul livello del mare.
3. Temperatura dell'aria ambiente non superiore a 45 °C.
4. Il motore deve avere un buon dispositivo di messa a terra.
5. Prima dell'installazione, è necessario misurare la resistenza di isolamento dell'avvolgimento con un megaohmmetro da 500 V verso terra; il valore deve essere superiore a 0,2 megaohm, altrimenti l'avvolgimento deve essere essiccato.
6. Prima di avviare il motore, l'albero deve ruotare liberamente; la rotazione deve essere fluida e leggera, senza attriti o collisioni. Verificare l'assenza di ristagni e rumori anomali. Se si riscontrano rumori strani, surriscaldamento, odore di bruciato, fumo o velocità ridotta, spegnere immediatamente l'alimentazione, ispezionare e riparare.
7. L'ambiente circostante deve essere mantenuto pulito, asciutto e ben ventilato.
8. I motori non devono essere avviati in modo lento e non frequente; i motori a condensatore non devono essere utilizzati a lungo termine con carichi leggeri.
9. Il grasso dei cuscinetti deve essere cambiato ogni sei mesi; riempire la camera del cuscinetto per circa il 60% dello spazio è appropriato.
10. Controllare che il fissaggio del motore sia serrato.
11. Controllare se il senso di rotazione è corretto; in caso contrario, procedere come segue: (A. scambiare due qualsiasi delle tre fasi di alimentazione; B. scambiare i collegamenti dell'avvolgimento principale nei motori monofase).
12. In base alla potenza nominale del motore in funzionamento continuo, l'aumento massimo di temperatura ammissibile delle parti riscaldate non deve superare i seguenti requisiti.
13. Temperatura di avvolgimento: 75 °C; Nucleo: 75 °C; Laminazione: 55 °C.
14. Questa serie di motori è destinata a un ambiente e a condizioni in cui è sempre necessario prestare attenzione alla pulizia e

all'ispezione per evitare che l'interno del motore si prolunghi, e che polvere, ferro e altri corpi estranei si rompano.

1. Manutenzione ordinaria del motore:

La scatola della presa elettrica e i contatti elettrici devono essere mantenuti puliti e in buone condizioni, così come la presa d'ingresso dell'aria del motore, per non comprometterne la durata. La manutenzione regolare deve essere effettuata ogni sei mesi, controllando il motore e rimuovendo polvere, olio, grasso e abrasioni.

1. Controllo del funzionamento del motore:

Quando il motore è in funzione, si deve sempre prestare attenzione se i dati di carico sono in linea con i requisiti, se il cuscinetto presenta fenomeni di calore e perdite; se si trova anomalo o non sano, deve essere fermato immediatamente per l'ispezione. Finché non viene identificato un guasto, non eseguire il test di avviamento.

INFORMAZIONI TECNICHE

Modello n.	Y2-90L-2-1,5kW-B3	Y2-90L-2-2,2kW-B3
Energia	1,5 kW	2,2 kW
Tipodi montaggio	B3	B3
Corrente nominale	9,5 A/3,5 A	4,7A
Lunghezza dell'albero	1,97"	1,97"
Diametro dell'albero	Albero con chiavetta da 0,945"	Albero con chiavetta da 0,945"
Velocità nominale	3000 giri al minuto	3000 giri al minuto
Fase	Trifase	Trifase
Voltaggio	230V/400V	400V
Frequenza	Frequenza 50 Hz	Frequenza 50 Hz
Rotazione	CCW/CW	CCW/CW
Tipodi di contentatore	TEFC	TEFC
Isolamento	F	F
Fattore di servizio	1.1	1.1
Dovere	Conto S1	Conto S1
Classe di protezione
VIA CON	40 y	40y

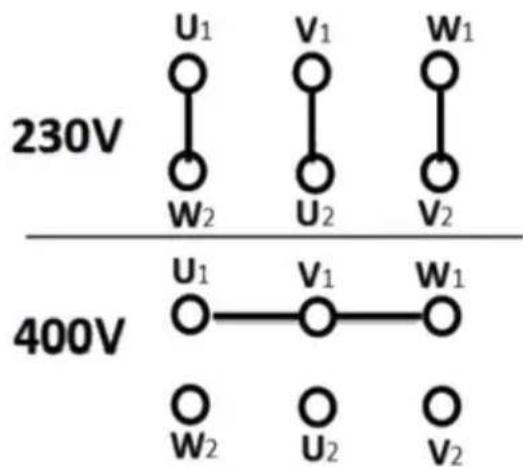

Metodo di cablaggio trifase 230V

Metodo di cablaggio trifase 400V

Attenzione: durante il cablaggio, fare riferimento e verificare i parametri del motore sulla targhetta e lo schema elettrico.

PROBLEMI COMUNI E RIMEDI

Problema 1:

Quando si riceve il motore, controllare se l'albero anteriore del

motore può ruotare; se si scopre che la rotazione manuale non è possibile.

Soluzione:

La concentricità del motore potrebbe danneggiarsi durante il trasporto.

È possibile martellare l'albero, la copertura anteriore e la copertura posteriore con un martello di legno o un martello di gomma per regolare la concentricità, fino a quando l'albero del motore può essere ruotato manualmente in modo flessibile.

Problema 2:

Il motore non funziona quando è acceso.

Soluzione:

1) Controllare l'alimentatore per assicurarsi che la tensione di uscita sia corretta. 2) Controllare attentamente il cablaggio per assicurarsi che sia lo stesso dello schema elettrico. 3) Premere il pulsante di protezione rosso, sentire il chiaro suono di reset "clic", quindi ricollegare l'alimentazione e avviare il motore.

Rispettare la certificazione di sicurezza europea.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato

indica che il prodotto richiede una raccolta differenziata dei rifiuti

nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori

contrassegnati con quel simbolo. I prodotti contrassegnati come tali non possono essere scartati

con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per

il riciclaggio di dispositivi elettrici ed elettronici.

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.

CONSULENZA ILLIMITATA.

Supporto tecnico e certificato di garanzia
