Producttype	Driefasige inductiemotor
Merk	Vevor
Model	Y2-90L-2-1,5kW-B3
Nominaal vermogen	1,5 kW
Montagetype	B3 (voeten)
Nominale stroom	9,5 A (230 V) / 3,5 A (400 V)
Aslengte	1,97 inch (50 mm)
Asdiameter	0,945 inch (24 mm) met spie
Nominaal toerental	3000 tpm
Fase	Driefasig
Voedingsspanning	230 V / 400 V (50 Hz)
Frequentie	50 Hz
Draairichting	Linksom en rechtsom (afhankelijk van bedrading)
Behuizingstype	TEFC (Volledig gesloten, ventilatorgekoeld)
Isolatieklasse	F (155 °C)
Servicefactor	1,1
Bedrijfswijze	S1 (continu bedrijf)
Beschermingsgraad	IP55
Max. omgevingstemperatuur	40 °C
Max. hoogte	1000 m
Geschat gewicht	18 kg
Geschatte afmetingen (L x B x H)	300 x 200 x 250 mm
Onderhoud lagers	Smering elke 6 maanden, vul tot 60% van de vrije ruimte
Veiligheid	Aarding verplicht, isolatie > 0,2 MΩ voor gebruik

Veelgestelde vragen - Y2-90L-2-1.5kW-B3 Vevor

Hoe sluit ik de motor aan in driefasig 230 V of 400 V?

De motor kan in ster (400 V) of driehoek (230 V) worden aangesloten. Raadpleeg het schema op het typeplaatje en in de handleiding. Voor 230 V sluit u de wikkelingen in driehoek aan; voor 400 V in ster. Zorg ervoor dat de voedingsspanning overeenkomt met de gekozen configuratie.

Wat te doen als de motoras niet vrij draait?

Bij blokkering kan het transport de concentriciteit hebben verstoord. Gebruik een houten of rubberen hamer om voorzichtig op de as, het voor- en achterdeksel te tikken om de onderdelen opnieuw uit te lijnen. Controleer daarna of de as met de hand draait zonder wrijving.

Hoe kan ik de draairichting van de motor omkeren?

Voor een driefasige motor verwisselt u twee van de drie voedingsfasen. Wissel twee willekeurige draden van de aansluitklem (bijvoorbeeld L1 en L2). De draairichting verandert dan.

Wat is de onderhoudsfrequentie van de lagers?

De lagers moeten elke zes maanden worden nagesmeerd. Gebruik een geschikt vet en vul de kamer tot ongeveer 60% van het volume. Te veel vet kan oververhitting veroorzaken.

Wat zijn de aanbevolen gebruiksomstandigheden?

De motor is ontworpen voor een maximale omgevingstemperatuur van 40 °C en een hoogte onder 1000 m. De omgeving moet schoon, droog en goed geventileerd zijn. Vermijd explosieve of corrosieve atmosferen.

Wat te doen als de motor niet start?

Controleer eerst de voedingsspanning en -stroom. Controleer de bedrading of deze overeenkomt met het schema. Als de motor is uitgerust met een rode beschermingsknop, druk deze dan in om te resetten (u hoort een klik). Als het probleem aanhoudt, inspecteer de motor op een mechanisch defect.

Hoe controleer ik de isolatie van de motor voor het eerste gebruik?

Gebruik een 500 V megohmmeter om de isolatieweerstand tussen de wikkelingen en aarde te meten. De waarde moet hoger zijn dan 0,2 MΩ. Als deze lager is, moet de motor worden gedroogd voor gebruik.

Wat is de IP55-beschermingsklasse?

IP55 betekent dat de motor beschermd is tegen stof (5) en tegen waterstralen (5). Hij kan worden gebruikt in vochtige en stoffige omgevingen, maar moet regelmatig worden gereinigd om ophoping van vuil te voorkomen.

Hoe de motor reinigen?

Schakel de stroom uit voordat u gaat reinigen. Gebruik een droge of licht vochtige doek om stof en vet te verwijderen. Gebruik geen agressieve oplosmiddelen. Zorg ervoor dat de luchtinlaten vrij zijn om een goede koeling te garanderen.

Waar vind ik technische ondersteuning voor mijn Vevor-motor?

Technische ondersteuning en het elektronische garantiecertificaat zijn beschikbaar op de website www.vevor.com/support. U kunt daar uw vragen stellen of reserveonderdelen verkrijgen.

GEBRUIKSAANWIJZING Y2-90L-2-1.5kW-B3 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

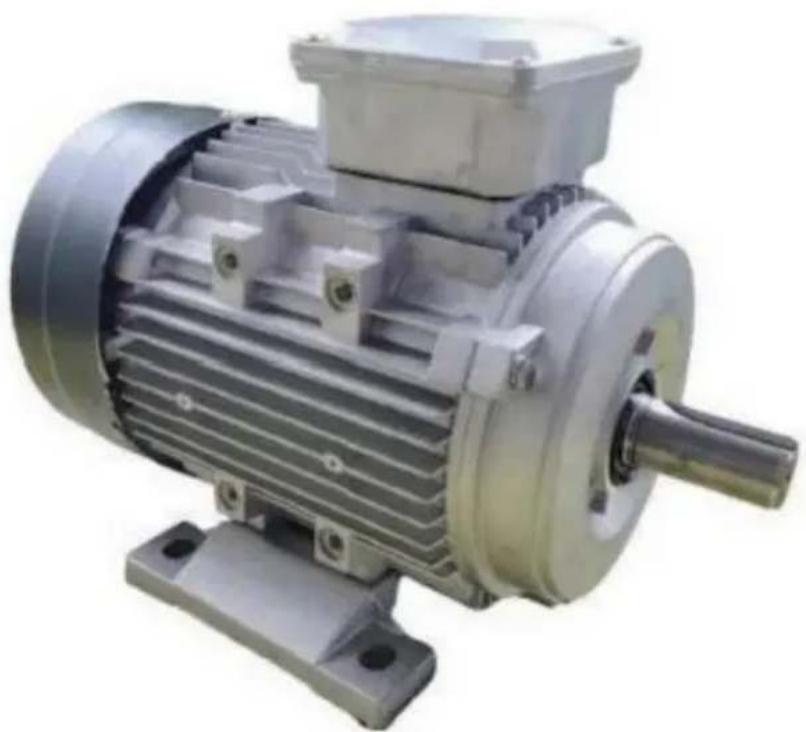

DRIEFASEN INDUCTIEMOTOR

MODEL: Y2-90L-2-1.5KW-B3 / Y2-90L-2-2.2KW-B3

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

1. De spanning, frequentie en de bedradingsstijl moeten consistent zijn met het motortypeplaatje, de voedingsspanning moet op plus of min worden gehouden binnen 5% van het nominale bedrijfsbereik.
2. Niet meer dan 1000 meter boven zeeniveau.
3. De omgevingstemperatuur mag niet hoger zijn dan 45 °C.
4. De motor moet een goede aardingsvoorziening hebben.
5. Voordat de optie wordt gekozen, moet de isolatie van de wikkeling met een 500 volt megohm worden gemeten weerstand tegen de aarde, en de waarde ervan moet meer dan 0,2 megohm zijn, of gedroogd worden.
6. Voordat u met de trekbeweging begint, moet de as soepel draaien en mag er geen wrijving of botsingen zijn, het rennen moet soepel en licht zijn, zonder stagnatie en geluid. Als u een vreemd geluid, oververhitting, brandlucht, rook of een langzame snelheid van het fenomeen opmerkt, moet u onmiddellijk de stroom uitschakelen, uitschakelen, inspecteren en repareren.
7. De omgeving moet schoon, droog en goed onderhouden blijven, en geventileerd.
8. Wanneer de motoren niet verder mogen rijden in de langzame, niet vrijstaande start, mogen condensatormotoren niet tot de lichte belasting behoren.
9. Het lagervet moet elke zes maanden worden ververst om het lager te vullen; de kamer is ongeveer 60% van de opening geschikt.
10. Controleer of de motorbevestiging goed vast zit.
11. Controleer of de afstelling goed is; indien niet, dan volgens de volgende methoden van aanpassen. (A. De introductie van een driefasenlijn kan elke swap 2. B. Elke swap het hoofdgedeelte van de eenfasewikkeling. Omstandigheden die tot een conflict leiden, kunnen helpen.)
12. Afhankelijk van het nominale motorvermogen bij continu bedrijf, mag de verwarming een deel van de maximaal toegestane temperatuurstijging niet meer bedragen dan de volgende vereisten.
13. Wikkeltemperatuur: 75°C. Kern: 75°C. Rol: 55°C.
14. Deze serie motoren maakt gebruik van omgeving en omstandigheden: kan worden gebruikt op een natte, stoffige plaats, maar er moet altijd aandacht worden besteed aan het schoonmaken en inspectie om te voorkomen dat het motorinterieur wordt beschadigd door stof, ijzer en andere vreemde voorwerpen.
15. Routinematig motoronderhoud:

De contactpunten in de contactdoos moeten schoon en goed onderhouden worden, ook de luchtinlaatplug van de motor, om de levensduur van de motor niet te beïnvloeden. Regelmatig onderhoud moet eens per half jaar plaatsvinden. Controleer de motor en verwijder stof, olie, vet en slijtage.

1. Controle van de motorloop:

Wanneer de motor wordt bediend, moet er altijd op worden gelet of de belastinggegevens in de stroom met de vereiste overeenkomen, of het lager verschijnselen van hitte en lekkage heeft, als er een abnormaal geluid wordt gezonden, moet het onmiddellijk worden gestopt voor inspectie. Voer geen starttest uit totdat de fout is geïdentificeerd.

TECHNISCHE INFO

Modelnr.	Y2-90L-2-1,5kW-B3	Y2-90L-2-2,2kW-B3
Stroom	1,5 kW	2,2 kW
Montagetype	B3	B3
Nominate stroom	9,5A/3,5A	4,7A
Schachtlengte	1,97"	1,97"
Schachtdiameter	0,945"Gespioneerde as	0,945"Gespioneerde as
Nominate snelheid	3000 toeren per minuut	3000 toeren per minuut
Fase	Drie-fase	Drie-fase
Spanning	230V/400V	400V
Frequentie	50Hz	50Hz
Rotatie	Togon dc klok in/ogen dc klok in	Togon dc klok in/ogen dc klok in
Behuizingstype	TEFC	TEFC
Isolatie	F	F
Servicefactor	1.1	1.1
Plicht	Rekening S1	Rekening S1
Beschermingsklasse	IP55	IP55
UIT MET	40y	40y

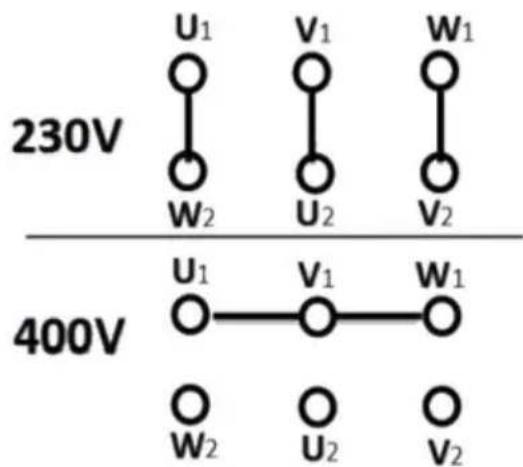

VERBINDINGSMETHODE

Driefasen 230V bedradingsmethode

Driefasen 400V bedradingsmethode

Let op: Bij het bedraden dient u de motor te raadplegen en te controleren naamplaatparameters en bedradingsschema synchroon

ALGEMENE PROBLEMEN EN OPLOSSINGEN

Probleem 1:

Wanneer u de motor ontvangt, controleer dan of de vooras van de motor kan draaien. Als u merkt dat handmatige rotatie niet mogelijk is.

Oplossing:

Tijdens het transport kan de concentriciteit van de motor beschadigd raken. U kunt de as, de voorkant en de achterkant met een hamer bewerken. Gebruik een houten hamer of een rubberen hamer om de concentriciteit aan te passen, totdat de as van de motor handmatig flexibel kan worden gedraaid.

Probleem 2:

De motor werkt niet als alles aan staat.

Oplossing:

1) Controleer de voeding om er zeker van te zijn dat de uitgangsspanning goed is. 2) Controleer de bedrading zorgvuldig om er zeker van te zijn dat deze hetzelfde is als het bedradingsschema. 3) Druk op de rode beschermknop, voor het duidelijke "klik" resetgeluid, sluit vervolgens de stroom weer aan en start de motor.
