GEBRUIKSAANWIJZING BY1018-1 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

DC-motor

MODEL: BY1018-1

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie-of software-updates voor ons product zijn.

Veiligheidsmaatregelen 1.1

Veiligheidswaarschuwing Lees deze

waarschuwing zorgvuldig door voordat u het apparaat gebruikt.

Zorg ervoor dat u alle veiligheidswaarschuwingen en instructies leest voordat u de motor bedient. Het niet naleven van waarschuwingen en instructies kan leiden tot een elektrische schok, brand of ernstig letsel.

Als u problemen ondervindt, neem dan tijdig contact op met de klantenservice zodat we het kunnen oplossen. Uw tevredenheid is ons doel.

1.2 Waarschuwingsbord voor veilige werking van de motor

WARNING ELECTRIC SHOCK WARNING CAUTION MECHANICAL INJURY WARNING CAUTION DANGER

1.3 Risicofactor

1) Mechanische schade
2) Een elektrische schok krijgen
3) Extrusiebotsing
4) Impact van het object
5) Andere verwondingen

1.4 Operationele overwegingen en triggers voor motorongevallen die niet met het werk te maken hebben

1) Controleer of alle accessoires stevig en niet los zijn aangesloten, controleer of de pinnen in elke plug-in verbogen zijn en controleer visueel of elke interface consistent is met de instructies in de bedradingshandleiding en of de verbinding correct is. Om schrijffouten en het verbranden van de controller te voorkomen.

2) Het is aan te raden om loodzuuraccu's te gebruiken. Lithiumaccu's kunnen ook werken (let op dat de batterijspanning en het batterijvermogen overeenkomen met het vermogen van de kit). aanbevolen batterijcapaciteit is 12AH-20AH. De batterijspanning moet consistent met de motorkitspanning, waardoor een overspanningsbereik van +10% mogelijk is. De positieve en negatieve aansluitingen van de voeding moeten correct worden aangesloten (de positieve aansluiting is verbonden met de dikke lijn van de controller in het rood, en de negatieve pool is verbonden met de dikke lijn van de controller in het zwart). Opladen de batterij en de controller creëren kleine vonken en vonken, wat normaal is voor opladen.

3) Het elektrische deurslot (oranje, rood) moet worden aangesloten (u kunt de elektrisch deurslot, of u kunt de oranje en rode draden inkorten met draden), dit De operatie is de laatste stap.
4) De accessoires buiten deze kit, die behoren tot de accessoires die door u, komt mogelijk niet overeen met de kit en moet worden gebruikt na het matchen. Gelieve Neem tijdig contact op met de klantenservice om de sets op elkaar af te stemmen.

1.5 Voorzorgsmaatregelen en suggesties

Alle machinebedieners dienen een opleiding en certificaat te hebben in elektrische vaardigheden.

1) Controleer voordat u de doos opent of de verpakking intact, kapot en of er water is. Verwijder na het verwijderen van de afdekking voorzichtig het stof van de motor.
2) Installeer het op een droge, stofvrije plaats;
3) Installeer het op een goed geventileerde plaats;
4) Het is geïnstalleerd op een brede en gladde plaats voor een eenvoudige dagelijkse bediening en onderhoud.

Bedankt voor het lezen. Mocht u nog steeds operationele problemen ondervinden, neem dan contact op met Klantenservice op tijd, voordat u contact opneemt met de klantenservice, geef dan duidelijk aan foto's genomen door de motor en controller naamplaatje, bieden duidelijke foto's en

Duidelijke video's van de accessoirebedrading die is aangesloten op elke stekker van de controller. U moet duidelijk de kleur van elke draad en de kleur van de accessoirelijn zien.

Om u een gemakkelijkere en snellere oplossing te bieden.

TECHNISCHE INFO

PRESTATIEPARAMETERS VAN BY1018-1 MOTOR

Parameter	Numerieke waarde
Nominale spanning	36V gelijkstroom
Maximaal vermogen	450W
Nominale snelheid	3000RPM (400RPM na versnellingsreductie)
Nominaal koppel	1,43 Nm
Nominale stroom	ÿ16A
Overbrengingsverhouding	7.18:1
Nullaststroom	ÿ2,5A
Motorrendement	ÿ78%
Tandwielnummer	410-9T
Schroefdraad	M8*1.25 de draad (verhit 80ÿ gedurende 1-2 minuten, draai naar links en verwijder)
Reductieoverbrengingsverhouding	9T:32T
Laadgewicht	ÿ100KG
Maat	125mm×112mm×152mm
Gewicht	2,35 kg
Toepassingsgebied	Kleine elektrische auto, Elektrische fiets,Elektrische go-kart, Elektrische scooter......

PRESTATIEPARAMETERS VAN BY02LT01-C

VERWERKER

Parameter	Numerieke waarde
Nominale spanning	36V gelijkstroom
Maximaal vermogen	450W
Nominale stroom	25A
Rem	REM LAAG NIVEAU
Onderspanningsbeveiliging	29V
Werktemperatuur	-40 ~60
Maat	106*69*37mm
Gewicht	0,2KG

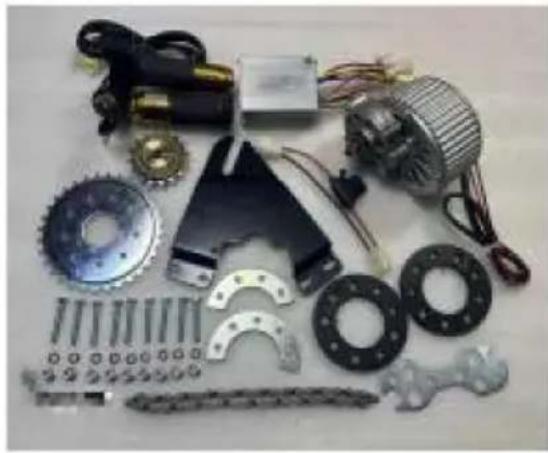

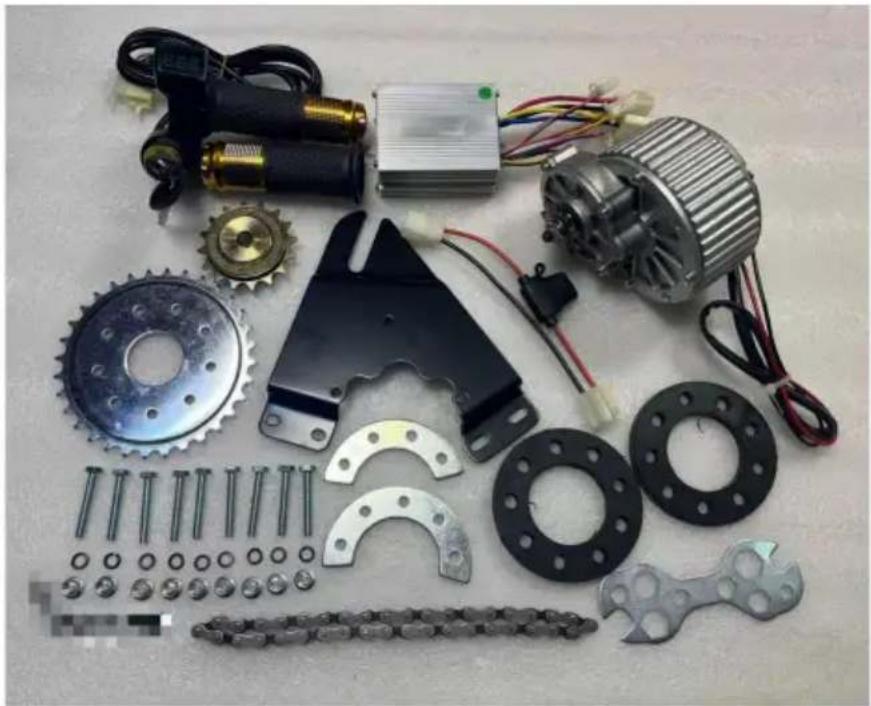

CONFIGURATIELIJST

1. Motor
2. De controller
3. Draaigashendel of duimdraaigashendel
   (met batterij-indicator)
4. Hardware-gereedschappen
5. 16T vliegwiel 6.
   Montageplaat
6. Model: 410 ketting
7. Zekeringdraad
8. Montagemateriaal

INSTALLATIEPROCEDURE

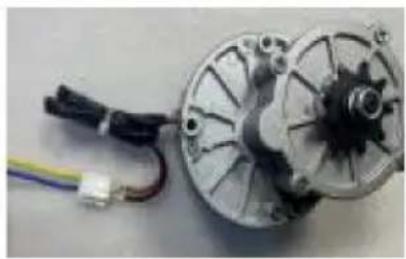

Stap 1

Sluit de gele draad van de controller aan op de motor rode draad.

Sluit de blauwe draad van de controller aan op de motor zwarte draad

Stap 2

1. Rood:36v+

2. Zwart:36V-

Positief en negatief kunnen niet verkeerd worden aangesloten, anders zal het de controller verbranden. Er kan een lichte vonk zijn bij het aansluiten, wat is

	een normaal verschijnsel bij het inschakelen.
Stap 3
	Gashendel:1. Rood: +4,3 V2. Zwart: GND3. Groen: signaal Elektrisch slot:1. Roze: p+2. Blauw: VCCHet elektronische slot moet aangesloten zijn, anders de controller is niet verplicht

Instructies voor andere functies

De benodigde accessoires dient u zelf aan te schaffen
	Indicatielampje: Sluit het batterijniveau-display aan.Het kan ook worden gebruikt als een DC36V-spanningsuitgang om DC36V-licht te leveren. De positieve en negatieve aansluitingen kunnen worden teruggedraaid
	Remlicht: Sluit DC 36V LED-lampen aan.

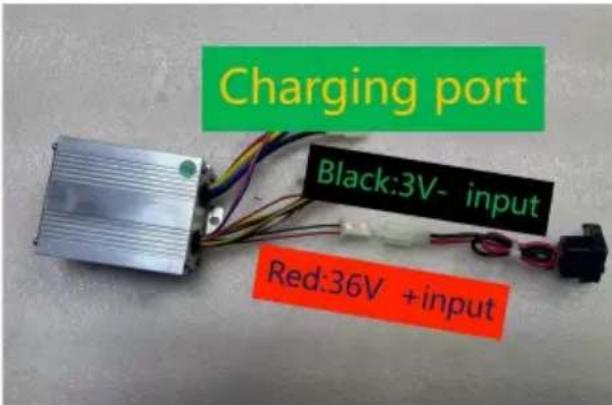

	Laadpoort: Rood:DC36V-ingang Zwart:-ingang Depositieve en negatieve aansluitingen moeten correct worden aangesloten.

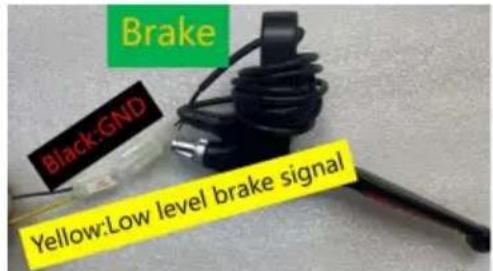

Brake Black:GND Yellow:Low level brake signal

Remmen: Sluit de elektronische rem aan om de remkracht-uit-functie te realiseren.

ALGEMENE PROBLEMEN EN OPLOSSINGEN

Fenomeen:

Het elektronische slot moet geopend worden. Wanneer het elektronische slot geopend wordt, gashendel wordt gedraaid en de motor werkt niet

Reden:

Batterij De batterij is te zwak en bereikt niet de vereiste bedrijfsspanning

Oplossing:

1. Opladen; 2.

Selecteer een batterij met de bijbehorende bedrijfsspanning; 3. Controleer of

elke stekker correct is aangesloten en of de aangesloten aansluitingen betrouwbaar zijn aangesloten, om te voorkomen dat er niet normaal wordt gewerkt vanwege een verkeerde aansluiting of slecht contact.

Voldoet aan de Europese veiligheidscertificering.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EU. Het symbool met een doorgekruiste afvalbak geeft aan dat het product

Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten

die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid,

maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht apparaten.

FCC-informatie:

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd verantwoordelijk voor naleving kan de bevoegdheid van de gebruiker om de apparatuur!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die kan een ongewenste werking veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door ons zijn goedgekeurd. de partij die verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om de product.

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijke interferentie met radiocommunicatie. Er is echter geen garantie dat

interferentie zal niet optreden in een bepaalde installatie. Als dit product wel interferentie veroorzaakt schadelijke interferentie met de radio- of televisieontvangst, die kan worden vastgesteld door

Als u het product uit- en weer inschakelt, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen. verstoring door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het product is aangesloten. ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

VK

REP

YH CONSULTING LIMITED.

Technische ondersteuning en e-
