Gleichstrommotor

Modell: BY1018-1

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Gleichstrommotor

MODELL: BY1018-1

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Sicherheitsvorkehrungen

1.1 Sicherheitshinweis Bitte

vor Inbetriebnahme sorgfältig lesen.

Lesen Sie unbedingt alle Sicherheitswarnungen und Anweisungen, bevor Sie den Motor in Betrieb nehmen. Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlägen, Bränden oder schweren Verletzungen führen.

Wenn Sie auf Probleme stoßen, wenden Sie sich bitte rechtzeitig an den Kundendienst, um diese zu lösen. Ihre Zufriedenheit ist unser Serviceziel.

1.2 Warnzeichen für den sicheren Betrieb des Motors

WARNING ELECTRIC SHOCK WARNING CAUTION MECHANICAL INJURY WARNING CAUTION DANGER

1.3 Risikofaktor

1) Mechanischer Schaden
2) Einen elektrischen Schlag bekommen
3) Extrusionskollision
4) Objekteinwirkung
5) Andere Verletzungen

1.4 Betriebliche Aspekte und Auslöser von Kraftfahrzeug-Nichtberufsunfällen

1) Überprüfen Sie, ob alle Zubehörteile fest und nicht locker angeschlossen sind, prüfen Sie, ob die Stifte in jedem Plug-In verbogen sind, und überprüfen Sie visuell, ob jede Schnittstelle den Anweisungen im Verdrahtungshandbuch entspricht und ob die Verbindung korrekt ist. Um Schreibfehler und das Verbrennen des Controllers zu vermeiden.

2) Es wird empfohlen, Bleibatterien zu verwenden. Lithiumbatterien können auch funktionieren (Beachten Sie, dass die Batteriespannung und die Batterieleistung mit der Kit-Leistung übereinstimmen). Die Die empfohlene Batteriekapazität beträgt 12AH-20AH. Die Batteriespannung muss
entspricht der Motor-Kit-Spannung und ermöglicht einen Überspannungsbereich von +10%. Die Plus- und Minuspol des Netzteils müssen korrekt angeschlossen sein
(der Pluspol wird mit der dicken Leitung des Controllers in rot verbunden, und der
Minuspol wird mit der dicken schwarzen Leitung des Controllers verbunden). Laden
Die Batterie und der Controller erzeugen kleine Lichtbögen und Funken, was normal ist für wird geladen.

3) Das elektrische Türschloss (orange, rot) muss angeschlossen sein (Sie können das elektrisches Türschloss, oder Sie können die orangefarbenen und roten Drähte mit Drähten verkürzen), dies Die Operation ist der letzte Schritt.

4) Das Zubehör außerhalb dieses Kits, das zum Zubehör gehört, das von

Sie, passen möglicherweise nicht zum Kit und müssen nach dem Matching verwendet werden. Bitte Kontaktieren Sie rechtzeitig den Kundenservice, um die Kits aufeinander abzustimmen.

1.5 Vorsichtsmaßnahmen und Vorschläge

Alle Maschinenbediener sollten über eine Ausbildung und einen Nachweis für elektrische Fähigkeiten verfügen

1) Überprüfen Sie vor dem Öffnen der Verpackung, ob die Verpackung intakt, beschädigt und ob Wasser vorhanden ist. Entfernen Sie nach dem Entfernen der Abdeckung vorsichtig den Staub von der Motor.

2) An einem trockenen, staubfreien Ort installieren;

3) An einem gut belüfteten Ort installieren;

4) Es ist an einem breiten und glatten Ort für eine einfache tägliche Bedienung installiert und Wartung.

Vielen Dank für Ihre Lektüre, wenn Sie weiterhin Betriebsprobleme haben, kontaktieren Sie bitte Kundenservice rechtzeitig, bevor Sie den Kundenservice kontaktieren, geben Sie bitte klare Fotos vom Motor- und Controller-Typenschild, bieten klare Fotos und

Klare Videos der Zubehörverkabelung, die an jedes Plug-In des Controllers angeschlossen ist. Sie müssen die Farbe jedes Kabels und die Farbe der Zubehörleitung deutlich erkennen.

Um Ihnen eine bequemere und schnellere Lösung zu bieten.

TECHNISCHE DATEN

LEISTUNGSPARAMETER DES MOTORS BY1018-1

Parameter	Zahlenwert
Nennspannung	36 V Gleichstrom
Maximale Wattzahl	450 W
Nenndrehzahl	3000 U/min (400 U/min nach der Getriebeuntersetzung)
Nenndrehmoment	1,43 Nm
Nennstrom	ÿ16A
Übersetzungsverhältnis	7,18:1
Leerlaufstrom	ÿ2,5A
Motoreffizienz	ÿ78 %
Kettenradnummer	410-9T
Schraubengewinde	M8*1,25das Gewinde(Erhitzen 80ÿ für 1-2 Minuten, nach links drehen und entfernen)
Untersetzungsgetriebe	9T:32T
Gewicht laden	ÿ100 kg
Größe	125 mm × 112 mm × 152 mm
Gewicht	2,35 kg
Einsatzbereich	Kleines Elektroauto, Elektrofahrrad, Elektro-Gokart, Elektroroller ...

LEISTUNGSPARAMETER VON BY02LT01-C

REGLER

Parameter	Zahlenwert
Nennspannung	36 V Gleichstrom
Maximale Wattzahl	450 W
Nennstrom 25A
Bremse	BREMSE NIEDRIGER LEVEL
Unterspannungsschutz	29 V
Arbeitstemperatur	-40 ~60
Größe	106*69*37mm
Gewicht	0,2 kg

KONFIGURATIONSLISTE

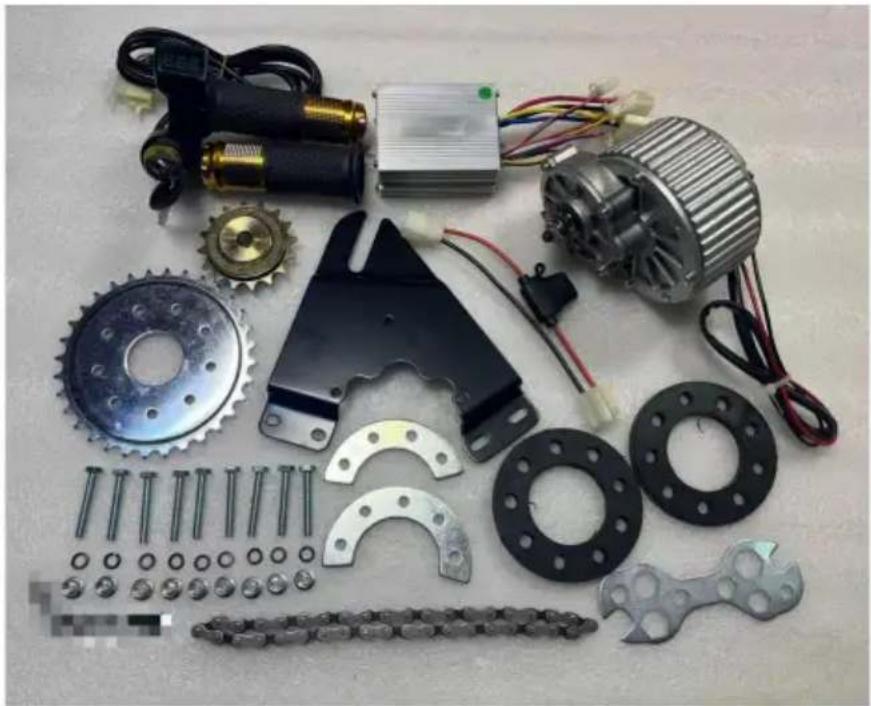

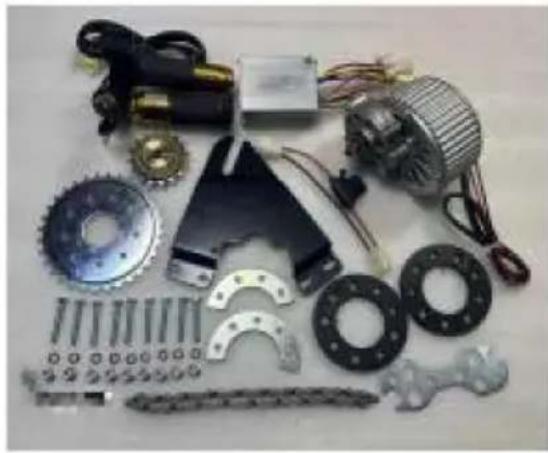

1. Motor
2. Verantwortlicher
3. Drehgasgriff oder Daumengasgriff
   (mit Batterieanzeige)
4. Hardware-Tools
5. 16T Schwungrad
6. Montageplatte
7. Modell: 410 Kette
8. Sicherungsdraht
9. Montagezubehör

INSTALLATIONSVORGEHENSWEISE

Schritt 1

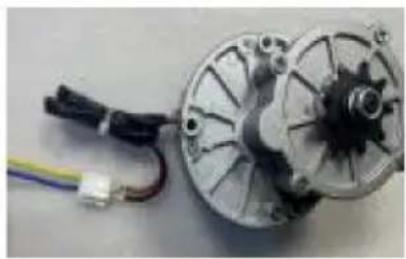

Verbinden Sie das gelbe Kabel des Controllers mit dem Motor rotes Kabel.

Verbinden Sie das blaue Kabel des Controllers mit dem Motor schwarzes Kabel

Schritt 2

1. Rot: 36 V+
2. Schwarz: 36V-
   Plus- und Minuspol dürfen nicht falsch angeschlossen werden, da sonst der Controller durchbrennt. Beim Anschließen kann es zu leichten Funken kommen.

	ein normales Phänomen beim Einschalten.
Schritt 3

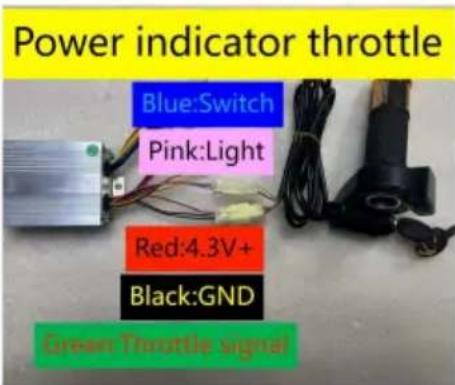

	Gaspedal :1.Rot: +4,3 V2.Schwarz: GND3.Grün: Signal Elektroschloss:1. Rosa: p+2. Blau: VCCDas elektronische Schloss muss angeschlossen sein, sonstDer Verantwortliche ist nicht verpflichtet,

Hinweise zu weiteren Funktionen

Das benötigte Zubehör erwerben Sie bitte selbst

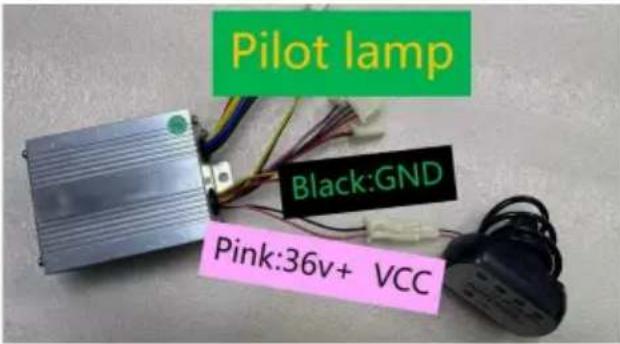

	Kontrollleuchte: Schließen Sie die Batteriestandsanzeige an.Es kann auch als DC36V-Spannungsausgang verwendet werden, um DC36V-Licht zu liefern.Die positiven und negativen Anschlüsse können nicht umgekehrt werden
	Bremslicht: Schließen Sie DC 36 V LED-Leuchten an.

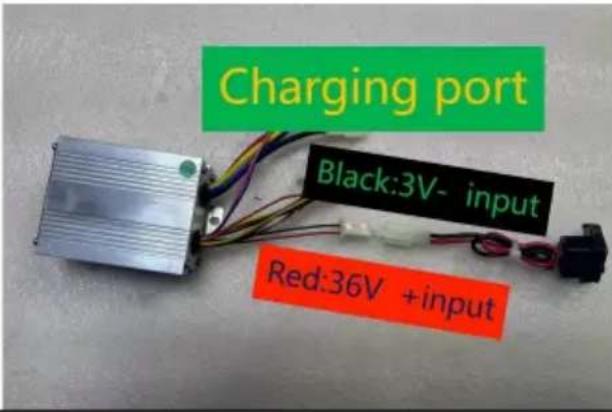

	Ladeanschluss:Rot: DC36V-EingangSchwarz: -Eingang Die Plus- und Minuspole müssen richtig angeschlossen sein.

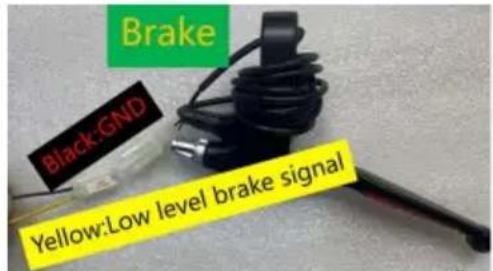

Brake Black:GND Yellow:Low level brake signal

Bremsen: Schließen Sie die elektronische Bremse an um die Brems-Ausschaltfunktion zu realisieren.

HÄUFIGE PROBLEME UND ABHILFEN

Phänomen:

Das elektronische Schloss muss geöffnet werden. Wenn das elektronische Schloss geöffnet wird, Gashebel wird gedreht und der Motor läuft nicht

Grund:

Batterie Die Batterie ist zu schwach und erreicht nicht die erforderliche Betriebsspannung

Lösung:

1. Laden; 2.

Wählen Sie eine Batterie mit der entsprechenden Betriebsspannung; 3.

Überprüfen Sie, ob jeder Stecker richtig angeschlossen ist und ob die angeschlossenen Anschlüsse zuverlässig verbunden sind, um Funktionsstörungen aufgrund falscher Anschlüsse oder schlechten Kontakts zu vermeiden.

Entsprechen Sie der europäischen Sicherheitszertifizierung.

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass

das Produkt einer getrennten Müllentsorgung im

Europäische Union. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichne sind. Produkte, die so gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräte.

FCC-Informationen:

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden Verantwortlichen kann die Berechtigung des Benutzers zum Betrieb des

Ausrüstung!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den

die folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die kann zu unerwünschtem Betrieb führen.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von

Die für die Einhaltung verantwortliche Partei kann die Berechtigung des Benutzers zum Betrieb des Produkt.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für eine Klasse

B digitales Gerät gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sind

einen angemessenen Schutz gegen schädliche Störungen in einem Wohngebiet zu bieten Installation.

Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen.

nicht gemäß den Anweisungen installiert und verwendet werden, können schädliche

Störungen des Funkverkehrs. Es gibt jedoch keine Garantie dafür, dass

Störungen treten bei einer bestimmten Installation nicht auf. Wenn dieses Produkt dennoch Störungen verursacht,

schädliche Störungen des Radio- oder Fernsehempfangs, die festgestellt werden können durch

Nach dem Aus- und Einschalten des Produkts wird dem Benutzer empfohlen, das Problem zu beheben.

Störungen durch eine oder mehrere der folgenden Maßnahmen.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den das Empfänger ist angeschlossen.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK REP

YH CONSULTING LIMITED.

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am

Hauptsächlich.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat
