YDK160-4G02 - Elektromotor Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	YDK160-4G02
Produkttyp	Einphasen-Elektromotor für Ofengebläse
Leistung	1/5 PS
Nennstrom	1,45 A
Nennspannung	220 V
Frequenz	50 Hz
Nenndrehzahl	1100 U/min
Phase	Einphasig
Drehrichtung	Gegen den Uhrzeigersinn von der Wellenseite aus gesehen
Isolationsklasse	B
Schutzart	IP20
Betriebsfaktor	1,0
Betriebsart	S1 (Dauerbetrieb)
Maximale Umgebungstemperatur	40 °C
Maximale Höhe	1000 m
Montagemaße	170 mm
Wellenlänge	0,78" (19,8 mm)
Wellendurchmesser	0,39" (9,9 mm)
Schutz	Überlastschutz mit automatischer Rückstellung
Mitgeliefertes Zubehör	Kondensator CBB60, 8 μF / 450 V
Gewicht	Ca. 2 kg (Schätzung)
Anzahl der Geschwindigkeiten	3 Geschwindigkeiten
Anschlussmethode	Verdrahtungsplan für 3-Gang-Motor (siehe Anleitung)
Wartung	Sauber, trocken und gut belüftet halten

Häufig gestellte Fragen - YDK160-4G02 Vevor

Welche Spannungs- und Frequenzvoraussetzungen gelten für den Motor YDK160-4G02?

Die Spannung muss 220 V und die Frequenz 50 Hz betragen. Die Versorgungsspannung muss innerhalb von ±5 % des Nennwerts bleiben.

Kann der Motor im Freien verwendet werden?

Nein, der Motor ist nur für den Innenbereich in Klimaanlagenventilatoren konzipiert. Er hat die Schutzart IP20, was bedeutet, dass er nicht gegen Wasser geschützt ist.

Wie überprüfe ich die Drehrichtung des Motors?

Die Drehrichtung ist gegen den Uhrzeigersinn, wenn man auf das Wellenende blickt. Ist die Richtung falsch, tauschen Sie die Anschlüsse gemäß dem Schaltplan.

Was tun, wenn der Motor unter Spannung nicht anläuft?

Prüfen Sie zuerst, ob die Versorgungsspannung korrekt ist (220 V). Stellen Sie sicher, dass die Verdrahtung genau dem mitgelieferten Verdrahtungsplan entspricht. Besteht das Problem weiter, könnte der Kondensator defekt sein.

Der Motor läuft langsam und startet nicht richtig, was tun?

Überprüfen Sie die Versorgungsspannung, die Verdrahtung und den Zustand des Kondensators. Eine zu geringe Kapazität oder ein defekter Kondensator kann dieses Problem verursachen. Der Kondensator muss 8 μF / 450 V betragen.

Nach einer gewissen Betriebszeit wird der Motor heiß und stoppt, warum?

Dies kann durch eine Überlastung verursacht werden. Der Motor verfügt über einen Überlastschutz mit automatischer Rückstellung. Schalten Sie die Stromversorgung aus, warten Sie 30 Minuten zur Abkühlung und versuchen Sie es erneut. Besteht das Problem weiter, reduzieren Sie die Last.

Was ist die richtige Anschlussmethode für den 3-Gang-Motor?

Verbinden Sie die beiden braunen Drähte mit dem Kondensator. Der weiße Draht muss mit einer Seite der Stromversorgung verbunden werden. Die anderen farbigen Drähte werden über einen Geschwindigkeitsschalter mit der anderen Seite verbunden. Stellen Sie sicher, dass der Erdungsdraht angeschlossen ist.

Wie pflege ich den Motor?

Halten Sie die Umgebung sauber, trocken und gut belüftet. Überprüfen Sie regelmäßig, ob die Befestigungen fest sitzen und die Welle reibungslos ohne Reibung oder ungewöhnliche Geräusche läuft. Entfernen Sie angesammelten Staub.

Benötigt der Motor eine besondere Wartung des Lagers?

Die Lager sind lebenslang geschmiert und benötigen keine Wartung. Sollte jedoch ein ungewöhnliches Geräusch oder Überhitzung auftreten, stoppen Sie den Motor sofort und überprüfen Sie den Lagerzustand.

Was tun, wenn die Motorwelle bei Erhalt nicht von Hand gedreht werden kann?

Dies kann durch eine Verschiebung der Zentrizität während des Transports verursacht werden. Sie können den Motor manuell ausrichten, bis die Welle frei läuft. Behebt das das Problem nicht, wenden Sie sich an den Support.

BEDIENUNGSANLEITUNG YDK160-4G02 Vevor

PROBLEMES COURANTS ET REMEDES

Problème 1 :

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Ofengebläsemotor

Modell: YDK320-4G30\YDK220-4G12\YDK160-4G02

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Ofengebläsemotor

MODELL: YDK320-4G30\YDK220-4G12\YDK160-4G02

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN

Diese Motoren werden nur für Klimaanlagen-Innenventilatoren verwendet

1. Spannung, Frequenz und Verdrahtungsart sollten mit dem Motor übereinstimmen Die Versorgungsspannung sollte bei plus oder minus 5 % der Nennbetriebsbereich.
2. Nicht mehr als 1000 Meter über dem Meeresspiegel.
3. Beachten Sie, dass die Umgebungslufttemperatur 40 °C überschreitet.
4. Der Motor muss über eine gute Erdungsvorrichtung verfügen.
5. Der Isolationswiderstand der 500-Volt-Megaohm-Tischwicklung gegen Erde muss vor dem Betrieb gemessen werden und sein Wert sollte über 200 Megaohm liegen, ansonsten trocken.
6. Vor dem Start der Zugwelle sollte diese flexibel drehbar sein, keine Reibung aufweisen und Kollisionen, der Lauf sollte glatt und leicht sein, ohne Stagnation und das Geräusch, Wenn Sie seltsame Geräusche, Überhitzung, Brandgeruch, Rauch oder langsame Geschwindigkeit des Phänomen, sollte sofort die Stromversorgung abgeschaltet, die Inspektion abgeschaltet und das Problem behoben werden.
7. Die Umgebung sollte sauber, trocken und gut belüftet sein.
8. Wenn bei den Motoren ein langsames, häufiges Rückwärtslaufen nicht möglich ist, können Kondensatormotoren nicht über einen längeren Zeitraum mit geringer Last verwendet werden.
9. Prüfen Sie, ob die Motorbefestigung fest sitzt.
10. Überprüfen Sie, ob die Drehung richtig ist, wenn nicht, dann in Übereinstimmung mit der folgenden Verbindungsmethoden.
11. Nach der Nennleistung des Motors Dauerbetrieb, der Heizteil von Der maximal zulässige Temperaturanstieg darf folgende Werte nicht überschreiten: Anforderungen. Wicklungstemperaturanstieg: 75 K, Kern: 75 K, Lager: 55 K.
12. Motorbetriebsprüfung: Wenn der Motor läuft, sollte er immer bezahlen Achten Sie darauf, ob der Lastdatenstrom den Anforderungen entspricht, ob die Lager hat Erwärmung und Leckage Phänomen, wie abnormal oder Ton, es sollte sofort zur Inspektion gestoppt werden. Führen Sie keine Starttests durch, bis der Fehler wird bestätigt.

TECHNISCHE DATEN

Modell Nr	YDK320-4G30	YDK220-4G12	YDK160-4G02
Pferdestärken 1/2 PS		1/3 PS	1/5 PS
Montagemaß	ÿ170
Nennstrom	2,6A	1,95A	1,45ÿA
Schaftlänge	0,78"	0,78"	0,78"
Durchmesser Welle.	0,39 Zoll
Nenndrehzahl	1300 U/min	1250 U/min	1100 U/min
Phase	Einphasig
Stromspannung	220 V	220 V	220 V
Frequenz	50 Hz
Drehung	DREHT GEGEN DEN UHRZEIGERSINN VOM WELLENENDE
Isolationsklasse	B
Klasse von Schutz	IP20
Servicefaktor1	1
Pflichtfortsetzung	S1
Des-Amb	40ÿ
Schutz	Überlastschutz mit automatischer Rücksetzung
Zubehör	Kondensator * 1(CBB60,15ÿF/450V)	Kondensator * 1 Kondensator * 1(CBB60,15ÿF/450V)	(CBB60,8ÿF/450V)

VERBINDUNGSMETHODE

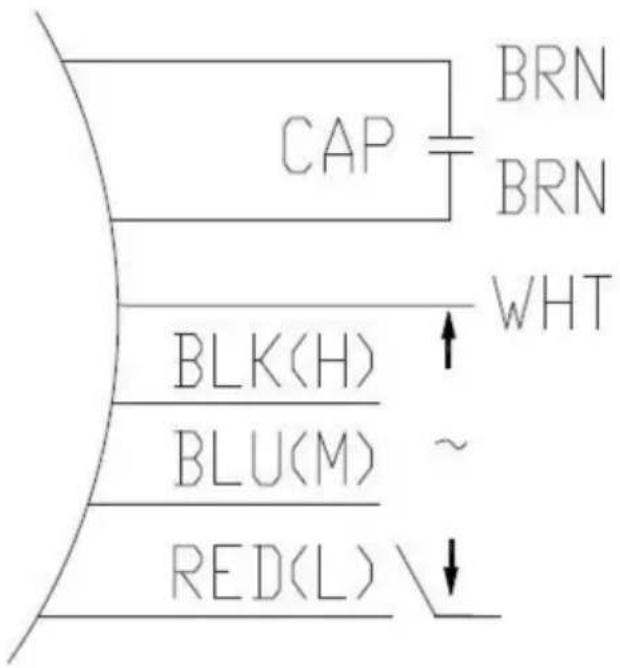

Motor 3-Gang-Diagramm

Achten Sie darauf, den Motor in der richtigen Verdrahtungsart anzuschließen. Andernfalls kann der Motor beschädigt werden

NOTIZ

1) Bitte überprüfen Sie die Verkabelung sorgfältig, um sicherzustellen, dass sie mit der Verkabelung übereinstimmt Diagramm auf dem Typenschild.
2) Bitte schließen Sie die Stromversorgung gemäß dem Schaltplan ordnungsgemäß an. Stellen Sie zunächst sicher, dass das Erdungskabel des Motors angeschlossen ist.

A. Zwei braune Drähte sind mit dem Kondensator verbunden.
B. Das weiße Kabel muss an die eine Seite des Stroms angeschlossen werden, und die Drähte von anderen Farben sind mit der anderen Seite der Macht durch die Geschwindigkeit verbunden Einstellschalter.
C. Der Motor hat 3 Geschwindigkeiten, Sie können ihn an die Geschwindigkeitsregelung anschließen Wechseln Sie entsprechend Ihrem tatsächlichen Bedarf.

HÄUFIGE PROBLEME UND ABHILFEN

Problem 1:

Überprüfen Sie beim Empfang des Motors, ob die vordere Welle des Motors

drehen. Wenn Sie das manuelle Drehen nicht durchführen können.

Lösung: Der Rundlauf des Motors wird beim Transport beschädigt. Sie

kann konzentrisch sein, bis die Welle des Motors manuell und flexibel gedreht werden kann.

Problem2:

Der Motor funktioniert nicht, wenn er eingeschaltet ist.

Lösung:

1) Bitte überprüfen Sie die Stromversorgung, um sicherzustellen, dass die Ausgangsspannung korrekt ist.

2) Bitte überprüfen Sie die Verkabelung sorgfältig, um sicherzustellen, dass sie mit der Verkabelung übereinstimmt Diagramm.

Problem 3:

Nachdem der Motor eingeschaltet wurde, dreht er sich langsam und kann nicht normal gestartet werden.

Lösung:

1) Bitte überprüfen Sie die Stromversorgung, um sicherzustellen, dass die Ausgangsspannung korrekt ist.

2) Bitte überprüfen Sie die Verkabelung sorgfältig, um sicherzustellen, dass sie mit der Verkabelung übereinstimmt Diagramm.

3) Überprüfen Sie die Kapazität des Motors, um sicherzustellen, dass die Kapazität in Ordnung ist Zustand.

Problem4:

Nachdem der Motor eine Zeit lang gelaufen ist, erhitzt er sich und funktioniert nicht mehr.

Lösung:

Motorüberlastung mit Schutzfunktion. Bitte schalten Sie den Strom aus und

Warten Sie eine halbe Stunde, bis es abgekühlt ist. Versuchen Sie es dann erneut.
