YDK160-4G02 - Elektrische motor Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	YDK160-4G02
Producttype	Eenfasige elektromotor voor ovenventilator
Vermogen	1/5 pk
Nominale stroom	1,45 A
Nominale spanning	220 V
Frequentie	50 Hz
Nominale snelheid	1100 rpm
Fase	Eenfasig
Rotatie	Linksom gezien vanaf het uiteinde van de as
Isolatieklasse	B
Beschermingsklasse	IP20
Dienstfactor	1,0
Bedrijfsmodus	S1 (continu)
Max. omgevingstemperatuur	40 °C
Max. hoogte	1000 m
Montageafmetingen	170 mm
Aslengte	0,78" (19,8 mm)
Asdiameter	0,39" (9,9 mm)
Beveiliging	Overbelastingsbeveiliging met automatische reset
Inbegrepen accessoires	Condensator CBB60, 8 μF / 450 V
Gewicht	Ongeveer 2 kg (schatting)
Aantal snelheden	3 snelheden
Bedradingsmethode	3-snelheden motor aansluitschema (zie handleiding)
Onderhoud	Houd het schoon, droog en goed geventileerd

Veelgestelde vragen - YDK160-4G02 Vevor

Wat zijn de vereisten voor spanning en frequentie voor de motor YDK160-4G02?

De spanning moet 220 V zijn en de frequentie 50 Hz. De voedingsspanning moet binnen ±5% van de nominale waarde blijven.

Kan de motor buiten worden gebruikt?

Nee, de motor is alleen ontworpen voor gebruik binnenshuis, voor airconditioningventilatoren. Het heeft beschermingsklasse IP20, wat betekent dat het niet is beschermd tegen water.

Hoe controleer ik de draairichting van de motor?

De draairichting is linksom gezien vanaf het uiteinde van de as. Als de richting onjuist is, keer dan de aansluitingen om volgens het aansluitschema.

Wat moet ik doen als de motor niet start wanneer deze onder spanning staat?

Controleer eerst of de voedingsspanning correct is (220 V). Zorg er vervolgens voor dat de bedrading exact overeenkomt met het meegeleverde aansluitschema. Als het probleem aanhoudt, is de condensator mogelijk defect.

De motor draait langzaam en kan niet normaal starten, wat moet ik doen?

Controleer de voedingsspanning, bedrading en de staat van de condensator. Onvoldoende capaciteit of een defecte condensator kan dit probleem veroorzaken. De condensator moet 8 μF / 450 V zijn.

Na een bepaalde tijd draaien wordt de motor heet en stopt, waarom?

Dit kan te wijten zijn aan overbelasting. De motor is uitgerust met overbelastingsbeveiliging met automatische reset. Schakel de voeding uit, wacht 30 minuten tot hij is afgekoeld en probeer het opnieuw. Als het probleem aanhoudt, verminder dan de belasting.

Wat is de juiste aansluitmethode voor de 3-snelhedenmotor?

Verbind de twee bruine draden met de condensator. De witte draad moet aan een kant van de voeding worden aangesloten. De andere gekleurde draden worden via een snelheidsschakelaar aan de andere kant aangesloten. Zorg ervoor dat de aarddraad is aangesloten.

Hoe onderhoud ik de motor?

Houd de omgeving schoon, droog en goed geventileerd. Controleer regelmatig of de bevestigingen stevig zijn en of de as vrij draait zonder wrijving of abnormaal geluid. Verwijder opgehoopt stof.

Heeft de motor speciaal onderhoud nodig voor de lagers?

De lagers zijn levenslang gesmeerd en hebben geen onderhoud nodig. Als er echter abnormaal geluid of oververhitting optreedt, stop dan onmiddellijk de motor en controleer de staat van het lager.

Wat moet ik doen als de motoras bij ontvangst niet met de hand kan draaien?

Dit kan komen door een verschuiving van de concentriciteit tijdens transport. U kunt de motor handmatig rechtzetten totdat de as vrij draait. Als dit het probleem niet oplost, neem dan contact op met de ondersteuning.

GEBRUIKSAANWIJZING YDK160-4G02 Vevor

Ventilatormotor voor oven

Model: YDK320-4G30\YDK220-4G12\YDK160-4G02

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Ventilatormotor voor oven

MODEL: YDK320-4G30\YDK220-4G12\YDK160-4G02

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie-of software-updates voor ons product zijn.

VEILIGHEIDSWAARSCHUWINGEN EN VOORZORGSMAATREGELEN

Deze motoren worden alleen gebruikt voor airconditioning binnenventilatoren

1. Spanning, frequentie en bedradingsstijl moeten consistent zijn met de motor typeplaatje, De voedingsspanning moet op plus of min 5% van de Nominaal werkbereik.
2. Niet meer dan 1000 meter boven zeeniveau.
3. De omgevingstemperatuur is hoger dan 40ÿ.
4. De motor moet een goede aardingsvoorziening hebben.
5. De isolatieweerstand van de 500 volt megohm tafelwikkeling naar de grond moet vóór gebruik worden gemeten en de waarde moet boven de 200 megohm liggen, anders is de spanning droog.
6. Voordat u met de trekbeweging begint, moet de as soepel draaien, zonder wijving en botsingen, het lopen moet soepel en licht zijn, zonder stagnatie en lawaai, als u een vreemd geluid, oververhitting, brandlucht, rook of een langzame snelheid van de Bij een dergelijk verschijnsel moet u onmiddellijk de stroom uitschakelen, de inspectie stopzetten en het probleem oplossen.
7. De omgeving moet schoon, droog en goed geventileerd zijn.
8. Wanneer de motoren niet achteruit mogen draaien bij een langzame, frequente start, kunnen condensatormotoren niet langdurig met een lichte belasting worden gebruikt.
9. Controleer of de motorbevestiging goed vast zit.
10. Controleer of de rotatie goed is, indien niet, dan in overeenstemming met de volgende verbindingsmethoden.
11. Afhankelijk van het nominale motorvermogen bij continu bedrijf, wordt het verwarmingsgedeelte van de maximaal toegestane temperatuurstijging mag de volgende waarden niet overschrijden vereisten. Wikkeltemperatuurstijging: 75k, Kern: 75k, Lager: 55k.
12. Inspectie van de motorwerking: Wanneer de motor draait, moet deze altijd worden gecontroleerd aandacht besteden aan de vraag of de belastingsdatastroom voldoet aan de eisen, of de lager heeft verwarming en lekkage fenomeen, zoals abnormaal of geluid, het moet onmiddellijk worden gestopt voor inspectie. Voer geen opstarttests uit totdat De fout is bevestigd.

TECHNISCHE INFO

Modelnr	YDK320-4G30	YDK220-4G12	YDK160-4G02
Paardenkracht	1/2 pk	1/3PK	1/5 pk
Montageafm.	ÿ170
Nominale stroom	2,6A	1,95A	1.45A
Schachtlengte	0,78"	0,78"	0,78"
Diameter schacht.	0,39"
Nominale snelheid	1300 tpm	1250 tpm	1100 tpm
Fase	Enkele fase
Spanning	220V	220V	220V
Frequentie	50Hz
Rotatie	ROT. CCW VANUIT HET EINDE VAN DE AS
Isolatieklasse	B
Klasse van Bescherming	IP20
Servicefactor 1	1
Dienstvervolg	S1
Des-Amb	40ÿ
Bescherming	Overbelastingsbeveiliging met automatische reset
Accessoires	Condensator*1 Condensator*1(CBB60,15ÿF/450V)	(CBB60,15ÿF/450 V)	Condensator*1(CBB60,8ÿF/450V)

VERBINDINGSMETHODE

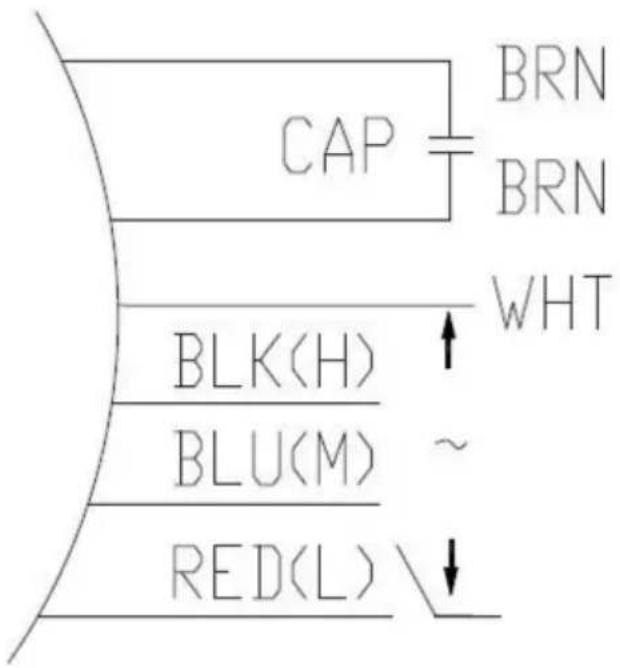

Motor 3-SNELHEDENSCHEMA

Zorg ervoor dat u de motor aansluit in de juiste bedradingsmodus, anders kan de motor beschadigd raken

OPMERKING

1) Controleer de bedrading zorgvuldig om er zeker van te zijn dat deze overeenkomt met de bedrading diagram op het typeplaatje.
2) Sluit de voeding correct aan volgens het bedradingsschema.

Controleer allereerst of de aardingsdraad van de motor is aangesloten.

A. Twee bruine draden zijn aangesloten op de condensator.
B. De witte draad moet aan de ene kant van de stroom worden aangesloten en de draden van andere kleuren zijn verbonden met de andere kant van de macht door de snelheid afstelschakelaar.
C. De motor is 3-snelheden, u kunt ervoor kiezen om deze aan te sluiten op de snelheidsregeling Schakel over op basis van uw werkelijke behoeften.

ALGEMENE PROBLEMEN EN OPLOSSINGEN

Probleem 1:

Controleer bij ontvangst van de motor of de vooras van de motor geschikt is

roteren. Als het voor u onmogelijk is om handmatig te roteren.

Oplossing: De concentriciteit van de motor is beschadigd tijdens het transport. U

kan concentrisch zijn totdat de as van de motor handmatig en flexibel kan worden gedraaid.

Probleem 2:

De motor werkt niet als deze aan staat.

Oplossing:

1) Controleer de voeding om er zeker van te zijn dat de uitgangsspanning correct is.
2) Controleer de bedrading zorgvuldig om er zeker van te zijn dat deze overeenkomt met de bedrading diagram.

Probleem 3:

Nadat de motor is ingeschakeld, draait deze langzaam en kan hij niet normaal worden gestart.

Oplossing:

1) Controleer de voeding om er zeker van te zijn dat de uitgangsspanning correct is.
2) Controleer de bedrading zorgvuldig om er zeker van te zijn dat deze overeenkomt met de bedrading diagram.
3) Controleer de capaciteit van de motor om er zeker van te zijn dat de capaciteit goed is voorwaarde.

Probleem4:

Nadat de motor een tijdje heeft gedraaid, wordt hij warm en stopt hij met werken.

Oplossing:

Motor overbelastingswerking, met beschermingsfunctie. Schakel de stroom uit en

wacht een half uur tot het is afgekoeld. Probeer het dan opnieuw.

Voldoet aan de Europese veiligheidscertificering.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EU. Het symbool met een kliko-afvalbak doorkruist

geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires die met dit label zijn gemarkeerd.

symbool. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid.

afval, maar moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht apparaten.
