Marque	Vevor
Modèle	YDK160-4G02
Type de produit	Moteur électrique monophasé pour ventilateur de fournaise
Puissance	1/5 CV
Courant nominal	1,45 A
Tension nominale	220 V
Fréquence	50 Hz
Vitesse nominale	1100 tr/min
Phase	Monophasé
Rotation	Sens anti-horaire vu de l'extrémité de l'arbre
Classe d'isolation	B
Classe de protection	IP20
Facteur de service	1,0
Régime de service	S1 (continu)
Température ambiante max.	40 °C
Altitude max.	1000 m
Dimensions de montage	170 mm
Longueur de l'arbre	0,78" (19,8 mm)
Diamètre de l'arbre	0,39" (9,9 mm)
Protection	Protection contre les surcharges avec réinitialisation automatique
Accessoires inclus	Condensateur CBB60, 8 μF / 450 V
Poids	Environ 2 kg (estimation)
Nombre de vitesses	3 vitesses
Méthode de câblage	Schéma moteur à 3 vitesses (voir notice)
Entretien	Garder propre, sec et bien ventilé

FOIRE AUX QUESTIONS - YDK160-4G02 Vevor

Quels sont les prérequis de tension et fréquence pour le moteur YDK160-4G02 ?

La tension doit être de 220 V et la fréquence de 50 Hz. La tension d'alimentation doit rester dans une plage de ±5 % de la valeur nominale.

Le moteur peut-il être utilisé en extérieur ?

Non, le moteur est conçu pour une utilisation en intérieur uniquement, pour des ventilateurs de climatisation. Il a une classe de protection IP20, ce qui signifie qu'il n'est pas protégé contre l'eau.

Comment vérifier le sens de rotation du moteur ?

Le sens de rotation est anti-horaire lorsqu'on regarde l'extrémité de l'arbre. Si le sens est incorrect, inversez les connexions selon le schéma de câblage.

Que faire si le moteur ne démarre pas lorsqu'il est sous tension ?

Vérifiez d'abord que la tension d'alimentation est correcte (220 V). Ensuite, assurez-vous que le câblage correspond exactement au schéma de câblage fourni. Si le problème persiste, le condensateur peut être défectueux.

Le moteur tourne lentement et ne peut pas démarrer normalement, que faire ?

Vérifiez la tension d'alimentation, le câblage et l'état du condensateur. Une capacité insuffisante ou un condensateur défectueux peut causer ce problème. Le condensateur doit être de 8 μF / 450 V.

Après un certain temps de fonctionnement, le moteur chauffe et s'arrête, pourquoi ?

Cela peut être dû à une surcharge. Le moteur est équipé d'une protection de surcharge avec réinitialisation automatique. Coupez l'alimentation, attendez 30 minutes pour qu'il refroidisse, puis réessayez. Si le problème persiste, réduisez la charge.

Quelle est la méthode de connexion correcte pour le moteur à 3 vitesses ?

Connectez les deux fils marron au condensateur. Le fil blanc doit être relié à un côté de l'alimentation. Les autres fils de couleur sont connectés à l'autre côté via un interrupteur de vitesse. Assurez-vous que le fil de terre est connecté.

Comment entretenir le moteur ?

Maintenez l'environnement propre, sec et bien ventilé. Vérifiez régulièrement que les fixations sont serrées et que l'arbre tourne librement sans frottement ni bruit anormal. Nettoyez la poussière accumulée.

Le moteur a-t-il besoin d'un entretien particulier pour le roulement ?

Les roulements sont lubrifiés à vie et ne nécessitent pas d'entretien. Cependant, si un bruit anormal ou une surchauffe apparaît, arrêtez immédiatement le moteur et vérifiez l'état du roulement.

Que faire si l'arbre du moteur ne peut pas tourner manuellement à la réception ?

Cela peut être dû à un déplacement de la concentricité pendant le transport. Vous pouvez redresser manuellement le moteur jusqu'à ce que l'arbre tourne librement. Si cela ne résout pas le problème, contactez le support.

MODE D'EMPLOI YDK160-4G02 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Moteur de ventilateur de fournaise

Modèle : YDK320-4G30\YDK220-4G12\YDK160-4G02

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Moteur de ventilateur de fournaise

MODÈLE : YDK320-4G30\YDK220-4G12\YDK160-4G02

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

AVERTISSEMENTS ET PRÉCAUTIONS DE SÉCURITÉ

Ces moteurs sont uniquement utilisés pour les ventilateurs de climatisation intérieurs

1. La tension, la fréquence et le style de câblage doivent être cohérents avec le moteur plaque signalétique, la tension d'alimentation doit être maintenue à plus ou moins 5 % de la plage de fonctionnement nominale.
2. Pas plus de 1000 mètres au-dessus du niveau de la mer.
3. La température de l'air ambiant ne doit pas dépasser 40 .
4. Le moteur doit être équipé d'un bon dispositif de mise à la terre.

5. La résistance d'isolement de l'enroulement de table de 500 volts mégohm à la terre doit être mesuré avant l'opération, et sa valeur doit être supérieure à 200 mégohms, sinon sec.

6. Avant de commencer l'action de traction de l'arbre, il doit être flexible en rotation, sans frottement et collisions, le fonctionnement doit être fluide et léger, sans stagnation ni bruit, si vous constatez un bruit étrange, une surchauffe, une odeur de brûlé, de la fumée ou une vitesse lente du phénomène, doit immédiatement couper l'alimentation, arrêter l'inspection, le réparer.

7. L'environnement environnant doit être maintenu propre, sec et bien ventilé.

8. Lorsque les moteurs ne sont pas autorisés à reculer lors d'un démarrage lent et fréquent, les moteurs fonctionnant avec un condensateur ne peuvent pas être utilisés à long terme avec une charge légère.

9. Vérifiez si la fixation du moteur est solidement fixée.

10. Vérifiez si la rotation est correcte, si ce n'est pas le cas, alors conformément à la méthodes de connexion suivantes.

11. Selon la puissance nominale du moteur en fonctionnement continu, la partie chauffante de l'augmentation de température maximale autorisée ne doit pas dépasser les valeurs suivantes exigences. Élévation de la température d'enroulement : 75 k, noyau : 75 k, roulement : 55 k.

12. Inspection du fonctionnement du moteur : lorsque le moteur tourne, il doit toujours payer attention à savoir si les données de charge actuelles répondent aux exigences, si le le roulement présente un phénomène de chauffage et de fuite, tel qu'un bruit anormal ou anormal, il doit être arrêté immédiatement pour inspection. N'effectuez pas de tests de démarrage avant le défaut est confirmé.

INFORMATIONS TECHNIQUES

Numéro de modèle	YDK320-4G30	YDK220-4G12	YDK160-4G02
Puissance en chevaux	1/2 CV	1/3 CV	1/5 CV
Dimensions de montage	170
Courant nominal	2,6A	1,95A	1,45 A
Longueur de l'arbre	0,78"	0,78"	0,78"
Diamètre de l'arbre.	0,39"
Vitesse nominale	1300 tr/min	1250 tr/min	1100 tr/min
Phase	Monophasé
Tension	220V	220V	220V
Fréquence	50 Hz
Rotation	ROT. SENS ANTI-HORAIRE À PARTIR DE L'EXTRÉMITÉ DE L'ARBRE
Classe d'isolation	B
Classe de Protection	IP20
Facteur de service1	1
Devoir suite	S1
Des-Amb	40
Protection	Protection contre les surcharges avec réinitialisation automatique
Accessoires	Condensateur*1 Condensateur*1(CBB60,15 μF/450 V)	(CBB60,15 μF/450 V)	Condensateur*1(CBB60, 8μF/450 V)

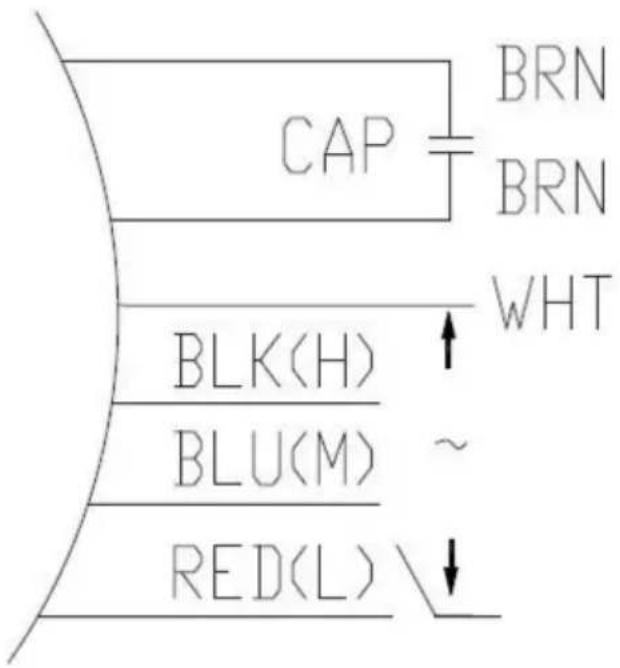

METHODE DE CONNEXION

SCHÉMA DU MOTEUR À 3 VITESSES

Assurez-vous de connecter le moteur dans le mode de câblage correct, sinon le moteur peut être endommagé

NOTE

1) Veuillez vérifier soigneusement le câblage pour vous assurer qu'il est identique au câblage schéma sur la plaque signalétique.
2) Veuillez connecter l'alimentation correctement conformément au schéma de câblage.

Tout d'abord, assurez-vous que le fil de terre du moteur est connecté.

A. Deux fils marron sont connectés au condensateur.
B. Le fil blanc doit être connecté à un côté de l'alimentation et les fils

d'autres couleurs sont connectées à l'autre côté de l'alimentation via la vitesse interrupteur de réglage.

C. Le moteur est à 3 vitesses, vous pouvez choisir de le connecter au réglage de la vitesse commutez en fonction de vos besoins réels.

Lors de la réception du moteur, veuillez vérifier si l'arbre avant du moteur peut

faire pivoter. Si vous trouvez qu'il est impossible de faire pivoter manuellement.

Solution : La concentricité du moteur est endommagée pendant le transport. Vous peut être concentrique jusqu'à ce que l'arbre du moteur puisse être tourné manuellement et de manière flexible.

Problème 2 :

Le moteur ne fonctionne pas lorsqu'il est sous tension.

Solution:

1) Veuillez vérifier l'alimentation pour vous assurer que la tension de sortie est correcte.
2) Veuillez vérifier soigneusement le câblage pour vous assurer qu'il est cohérent avec le câblage diagramme.

Problème 3 :

Une fois le moteur mis sous tension, il tourne lentement et ne peut pas démarrer normalement.

Solution:

1) Veuillez vérifier l'alimentation pour vous assurer que la tension de sortie est correcte.
2) Veuillez vérifier soigneusement le câblage pour vous assurer qu'il est cohérent avec le câblage diagramme.
3) Vérifiez la capacité du moteur pour vous assurer que la capacité est en bon état condition.

Problème4 :

Après avoir fonctionné pendant un certain temps, le moteur chauffe et cesse de fonctionner.

Solution:

Fonctionnement en surcharge du moteur, avec fonction de protection. Veuillez couper l'alimentation et attendez une demi-heure pour que le mélange refroidisse. Puis réessayez.

Conforme à la certification de sécurité européenne.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne

2012/19/UE. Le symbole représentant une poubelle à roulettes barrée

indique que le produit nécessite une collecte séparée des déchets dans le

Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce

symbole. Les produits marqués comme tels ne doivent pas être jetés avec les déchets ménagers normaux. déchets, mais doivent être apportés à un point de collecte pour le recyclage des appareils électriques et électroniques. appareils.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITÉE.

Maison du Centurion, route de Londres,
