BY1018-1 - Moteur électrique Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moteur électrique à courant continu
Marque	Vevor
Modèle	BY1018-1
Tension nominale	36 V CC
Puissance maximale	450 W
Vitesse nominale	3000 tr/min (400 tr/min après réduction)
Couple nominal	1,43 Nm
Courant nominal	≤ 16 A
Courant à vide	≤ 2,5 A
Efficacité	≥ 78 %
Rapport de démultiplication	7,18:1
Rapport de réduction	9T:32T
Pignon	410-9T
Filetage de vis	M8 × 1,25 (chauffer à 80 °C, tourner à gauche)
Poids de charge max.	≤ 100 kg
Dimensions	125 × 112 × 152 mm
Poids	2,35 kg
Contrôleur fourni	BY02LT01-C, 36 V, 450 W, protection sous-tension 29 V
Domaines d'application	Petite voiture électrique, vélo, kart, scooter
Batterie recommandée	Plomb ou lithium, 12 Ah à 20 Ah, tension compatible
Accessoires inclus	Moteur, contrôleur, poignée des gaz, outils, volant moteur, plaque de montage, chaîne 410, fil fusible, ferrures
Sécurité	Avertissements choc électrique, blessure mécanique ; nécessite compétence électrique
Entretien	Installer dans un endroit sec, sans poussière, bien aéré
Normes	Conforme directive européenne 2012/19/UE, FCC Partie 15

FOIRE AUX QUESTIONS - BY1018-1 Vevor

Quelle batterie utiliser avec le moteur Vevor BY1018-1 ?

Utilisez une batterie au plomb ou au lithium de 36 V avec une capacité de 12 à 20 Ah. La tension doit correspondre à celle du moteur (tolérance +10%). Les bornes positive et négative doivent être correctement branchées.

Comment brancher le contrôleur au moteur ?

Connectez le fil jaune du contrôleur au fil rouge du moteur, et le fil bleu du contrôleur au fil noir du moteur. Assurez-vous que les connexions sont fermes.

Que faire si le moteur ne démarre pas ?

Vérifiez la tension de la batterie (doit être ≥ 29 V). Assurez-vous que la serrure électrique est connectée (fils orange et rouge). Vérifiez toutes les connexions (prises, couleurs des fils). Si le problème persiste, contactez le service client avec des photos claires.

Quelle est la vitesse maximale du moteur ?

La vitesse nominale est de 3000 tr/min. Après réduction (rapport 7,18:1), la vitesse de sortie est d'environ 400 tr/min.

Puis-je utiliser une batterie lithium avec ce moteur ?

Oui, mais assurez-vous que la tension et la puissance correspondent. La capacité recommandée est de 12 à 20 Ah. Notez que des étincelles peuvent se produire lors du branchement, ce qui est normal.

Comment installer le pignon et le frein ?

Le pignon est un 410-9T. Pour le frein, connectez le fil noir à la masse et le fil jaune au signal de frein à bas niveau. Le frein coupe l'alimentation du moteur lorsqu'il est actionné.

Quelles sont les précautions de sécurité à respecter ?

Lisez tous les avertissements avant utilisation. Évitez les chocs électriques et les blessures mécaniques. Installez le moteur dans un endroit sec, sans poussière et bien ventilé. Seul un personnel formé doit manipuler l'équipement.

Comment entretenir le moteur Vevor BY1018-1 ?

Placez le moteur dans un environnement sec et sans poussière. Vérifiez régulièrement les connexions et nettoyez soigneusement la poussière après avoir retiré le couvercle. Un entretien régulier prolonge la durée de vie.

Quels accessoires sont inclus dans le kit ?

Le kit comprend : le moteur, le contrôleur, une poignée des gaz (ou poignée tournante avec indicateur de batterie), des outils matériels, un volant moteur 16T, une plaque de montage, une chaîne 410, un fil fusible et des ferrures de montage.

Que faire en cas de dysfonctionnement ?

Contactez le service client Vevor via www.vevor.com/support. Fournissez des photos claires de la plaque signalétique du moteur et du contrôleur, ainsi que des vidéos du câblage (couleurs des fils visibles). Cela permet un diagnostic rapide.

MODE D'EMPLOI BY1018-1 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Moteur à courant continu

Modèle: BY1018-1

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Moteur à courant continu

MODÈLE : BY1018-1

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

Précautions de sécurité 1.1

Avertissement de sécurité

Veuillez lire attentivement avant l'utilisation.

Assurez-vous de lire tous les avertissements de sécurité et toutes les instructions avant d'utiliser le moteur.

Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie ou des

blessures graves.

Si vous rencontrez des problèmes, veuillez communiquer avec le service client à temps pour les résoudre,

votre satisfaction est notre objectif de service.

1.2 Panneau d'avertissement pour une utilisation sûre du moteur

1.3 Facteur de risque

1) Dommages mécaniques

2) Recevez une décharge électrique

3) Collision par extrusion

4) Impact de l'objet

5) Autres blessures

1.4 Considérations opérationnelles et déclencheurs d'accidents de la route non liés au travail

1) Vérifiez si tous les accessoires sont bien connectés et non desserrés, vérifiez si les broches de

chaque connecteur sont pliées et vérifiez visuellement si chaque interface est conforme aux

instructions du manuel de câblage et si la connexion est correcte. Pour éviter les erreurs d'écriture et la

gravure du contrôleur.

2) Il est recommandé d'utiliser des batteries au plomb. Les batteries au lithium peuvent également fonctionner (notez que la tension et la puissance de la batterie correspondent à la puissance du kit). La capacité de batterie recommandée est de 12 Ah à 20 Ah. La tension de la batterie doit être compatible avec la tension du kit moteur, permettant une plage de surtension de +10 %. les bornes positives et négatives de l'alimentation doivent être correctement connectées (la borne positive est connectée à la ligne épaisse du contrôleur en rouge, et la la borne négative est connectée à la ligne épaisse du contrôleur en noir). Chargement la batterie et le contrôleur créent de petits arcs et des étincelles, ce qui est normal charge.

3) La serrure électrique de la porte (orange, rouge) doit être connectée (vous pouvez utiliser le serrure de porte électrique, ou vous pouvez raccourcir les fils orange et rouge avec des fils), ceci L'opération est la dernière étape.

4) Les accessoires en dehors de ce kit, qui appartiennent aux accessoires achetés par vous, peut ne pas correspondre au kit et doit être utilisé après la correspondance. S'il vous plaît contactez le service client à temps pour faire correspondre les kits les uns avec les autres.

1.5 Précautions et suggestions

Tous les opérateurs de machines doivent être formés et certifiés en matière de compétences électriques.

1) Avant d'ouvrir la boîte, vérifiez si l'emballage est intact, cassé et s'il y a de l'eau. Après avoir retiré le couvercle, retirez soigneusement la poussière de la moteur.
2) Installer dans un endroit sec et sans poussière ;
3) Installer dans un endroit bien aéré ;
4) Il est installé dans un endroit large et lisse pour une utilisation quotidienne facile et entretien.

Merci pour votre lecture, si vous rencontrez encore des problèmes de fonctionnement, veuillez nous contacter service client à temps, avant de contacter le service client, veuillez fournir des informations claires les photos prises par la plaque signalétique du moteur et du contrôleur fournissent des photos claires et des vidéos claires du câblage des accessoires connectés à chaque prise du contrôleur, vous devez voir clairement la couleur de chaque fil et la couleur de la ligne d'accessoires.

Afin de vous fournir une solution plus pratique et plus rapide.

INFORMATIONS TECHNIQUES

PARAMÈTRES DE PERFORMANCE DU MOTEUR BY1018-1

Paramètre	Valeur numérique
Tension nominale	36 V CC
Puissance maximale	450 W
Vitesse nominale	3000 tr/min (400 tr/min après réduction de vitesse)
Couple nominal	1,43 Nm
Courant nominal	≤16A
Rapport de démultiplication	7.18:1
Courant à vide	≤2,5A
Efficacité du moteur	≥ 78 %
Numéro de pignon	410-9T
Filetage de vis	Filetage M8*1,25 (chauffer à 80 pendant 1 à 2 minutes, tournez à gauche et retirez)
Rapport de réduction	9T:32T
Poids de la charge	≤100KG
Taille	125 mm × 112 mm × 152 mm
Poids	2,35 kg
Domaine d'application	Petite voiture électrique, Vélo électrique, Kart électrique, Scooter électrique......

PARAMÈTRES DE PERFORMANCE DU BY02LT01-C

CONTRÔLEUR

Paramètre	Valeur numérique
Tension nominale	36 V CC
Puissance maximale	450 W
	25ACourant nominal
Frein	NIVEAU FAIBLE DE FREIN
Protection contre les sous-tensions	29V
Température de fonctionnement	-40 ~60
Taille	106*69*37mm
Poids	0,2 kg

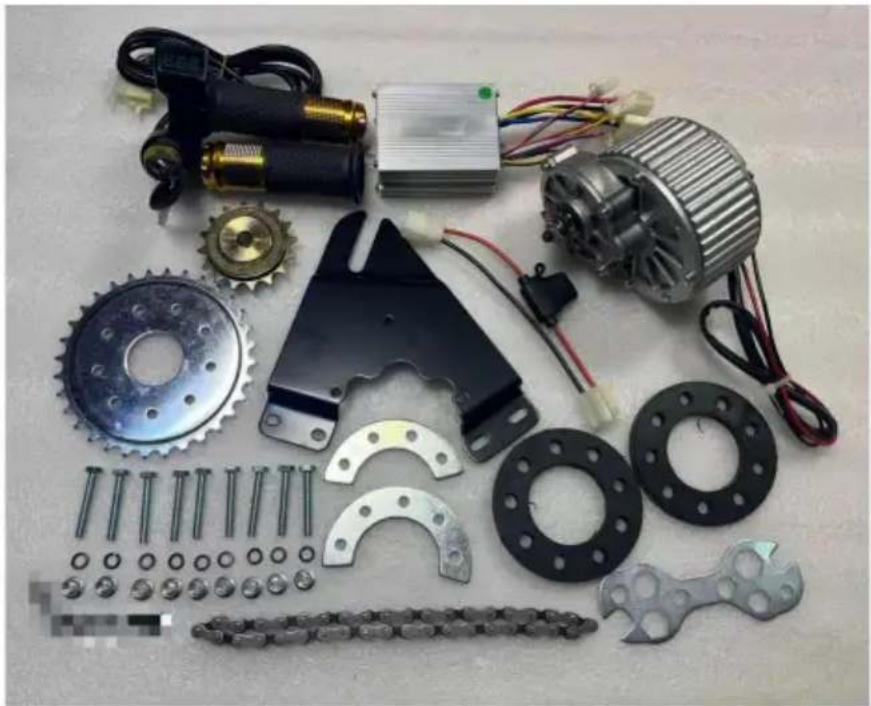

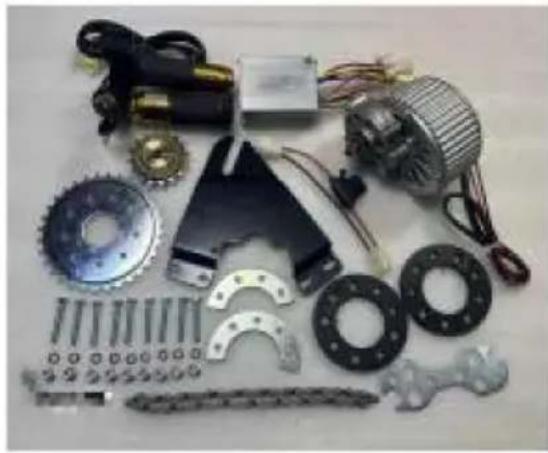

LISTE DE CONFIGURATION

1. Moteur
2. Le responsable du traitement
3. Tournez la poignée des gaz ou tournez la poignée des gaz avec le pouce

(avec indicateur de batterie)

1. Outils matériels
2. Volant moteur
   16T 6. Plaque de montage
3. Modèle : chaîne 410
4. Fil fusible
5. Ferrures de montage

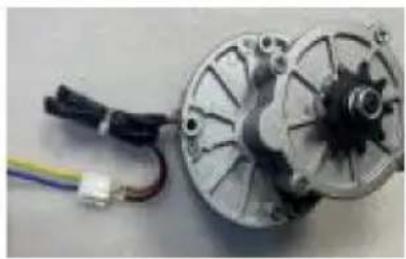

PROCÉDURE D'INSTALLATION

Étape 1

Connectez le fil jaune du contrôleur au moteur fil rouge.

Connectez le fil bleu du contrôleur au moteur fil noir

Étape 2

1. Rouge : 36v+
2. Noir : 36 V-

Le positif et le négatif ne peuvent pas être mal connectés, sinon le contrôleur brûlera. Il peut y avoir une légère étincelle lors de la connexion, ce qui est

	un phénomène normal de mise sous tension.
Étape 3
	Manette des gaz:1. Rouge: +4,3 V2.Noir: GND3.Vert: signal Serrure électrique:1. Rose: p+2. Bleu: VCCLa serrure électronique doit être connectée, sinon le contrôleur n'est pas redevable de

Instructions pour d'autres fonctions

Veuillez acheter vous-même les accessoires nécessaires
	Voyant lumineux : connectez l'affichage du niveau de batterie.Il peut également être utilisé comme sortie de tension DC36V pour alimenter une lumièreDC36V. Les bornes positives et négatives ne peu être inversé
	Feu stop : connectez les feux LED DC 36 V.
	Port de charge :Rouge : entrée DC36VNoir : entrée -Les bornes positive et négative doivent être correctement connectées.

Freins : Connecter le frein électronique

pour réaliser la fonction de mise hors tension de la puissance de freinage.

La serrure électronique doit être ouverte. Lorsque la serrure électronique est ouverte, la l'accélérateur est tourné et le moteur ne fonctionne pas

Raison:

Batterie La batterie est trop faible et n'atteint pas la tension de fonctionnement requise Solution:

1. Chargement ;
2. Sélectionnez une batterie avec la tension de fonctionnement correspondante ;
3. Vérifiez si chaque fiche est correctement connectée et si les bornes connectées sont connectées de manière fiable, afin d'éviter tout dysfonctionnement dû à une connexion incorrecte ou à un mauvais contact.

Conforme à la certification de sécurité européenne.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne 2012/19/

UE. Le symbole représentant une poubelle à roulettes barrée indique que le produit nécessite une collecte séparée des déchets dans le

Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être apportés à un point de collecte pour le recyclage des appareils électriques et électroniques. appareils.

Informations FCC :

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à exploiter le équipement!

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux les deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles.
2) Ce produit doit accepter toute interférence reçue, y compris les interférences qui peut provoquer un fonctionnement indésirable.

AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à exploiter le produit.

Remarque : Ce produit a été testé et jugé conforme aux limites d'une classe

Appareil numérique B conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel installation.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et s'il ne l'est pas

installé et utilisé conformément aux instructions, peut causer des dommages interférences avec les communications radio. Cependant, il n'y a aucune garantie que aucune interférence ne se produira dans une installation particulière. Si ce produit provoque interférence nuisible à la réception radio ou télévision, qui peut être déterminée par en éteignant et en rallumant le produit, l'utilisateur est encouragé à essayer de corriger le problème. interférence par une ou plusieurs des mesures suivantes.

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre le produit et le récepteur.
• Branchez le produit sur une prise d'un circuit différent de celui auquel le le récepteur est connecté.

- Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.
