BY1018-1 - Elektrisk motor Vevor - Gratis bruksanvisning och manual

Produkttyp	Likströmsmotor
Märke	Vevor
Modell	BY1018-1
Märkspänning	36 V DC
Maximal effekt	450 W
Märkvarvtal	3000 varv/min (400 varv/min efter reducering)
Märkmoment	1,43 Nm
Märkström	≤ 16 A
Tomgångsström	≤ 2,5 A
Verkningsgrad	≥ 78 %
Utväxlingsförhållande	7,18:1
Reduktionsförhållande	9T:32T
Kugg	410-9T
Gänga	M8 × 1,25 (värm till 80 °C, vrid åt vänster)
Max belastningsvikt	≤ 100 kg
Mått	125 × 112 × 152 mm
Vikt	2,35 kg
Medföljande styrenhet	BY02LT01-C, 36 V, 450 W, underspänningsskydd 29 V
Användningsområden	Liten elbil, cykel, kart, skoter
Rekommenderat batteri	Bly eller litium, 12 Ah till 20 Ah, kompatibel spänning
Ingående tillbehör	Motor, styrenhet, gashandtag, verktyg, svänghjul, monteringsplatta, kedja 410, säkringskabel, monteringsbeslag
Säkerhet	Varningar för elstöt, mekanisk skada; kräver elkunnande
Underhåll	Installera på en torr, dammfri, välventilerad plats
Standarder	Överensstämmer med EU-direktiv 2012/19/EU, FCC del 15

Vanliga frågor - BY1018-1 Vevor

Vilket batteri ska jag använda med Vevor BY1018-1-motorn?

Använd ett bly- eller litiumbatteri på 36 V med en kapacitet på 12 till 20 Ah. Spänningen måste överensstämma med motorns (tolerans +10%). Plus- och minuspolerna måste vara korrekt anslutna.

Hur ansluter jag styrenheten till motorn?

Anslut den gula ledningen från styrenheten till den röda ledningen på motorn, och den blå ledningen från styrenheten till den svarta ledningen på motorn. Se till att anslutningarna är täta.

Vad gör jag om motorn inte startar?

Kontrollera batterispänningen (måste vara ≥ 29 V). Se till att ellåset är anslutet (orange och röda ledningar). Kontrollera alla anslutningar (kontakter, ledningsfärger). Om problemet kvarstår, kontakta kundtjänst med tydliga bilder.

Vad är motorns maximala varvtal?

Märkvarvtalet är 3000 varv/min. Efter reducering (utväxling 7,18:1) är utvarvtalet cirka 400 varv/min.

Kan jag använda ett litiumbatteri med denna motor?

Ja, men se till att spänning och effekt stämmer. Rekommenderad kapacitet är 12 till 20 Ah. Observera att gnistor kan uppstå vid anslutning, vilket är normalt.

Hur installerar jag kuggen och bromsen?

Kuggen är en 410-9T. För bromsen, anslut den svarta ledningen till jord och den gula ledningen till bromssignal på låg nivå. Bromsen bryter motorns strömförsörjning när den aktiveras.

Vilka säkerhetsåtgärder bör jag vidta?

Läs alla varningar före användning. Undvik elstötar och mekaniska skador. Installera motorn på en torr, dammfri och välventilerad plats. Endast utbildad personal får hantera utrustningen.

Hur underhåller jag Vevor BY1018-1-motorn?

Placera motorn i en torr och dammfri miljö. Kontrollera regelbundet anslutningarna och rengör noggrant damm efter att ha tagit bort locket. Regelbundet underhåll förlänger livslängden.

Vilka tillbehör ingår i satsen?

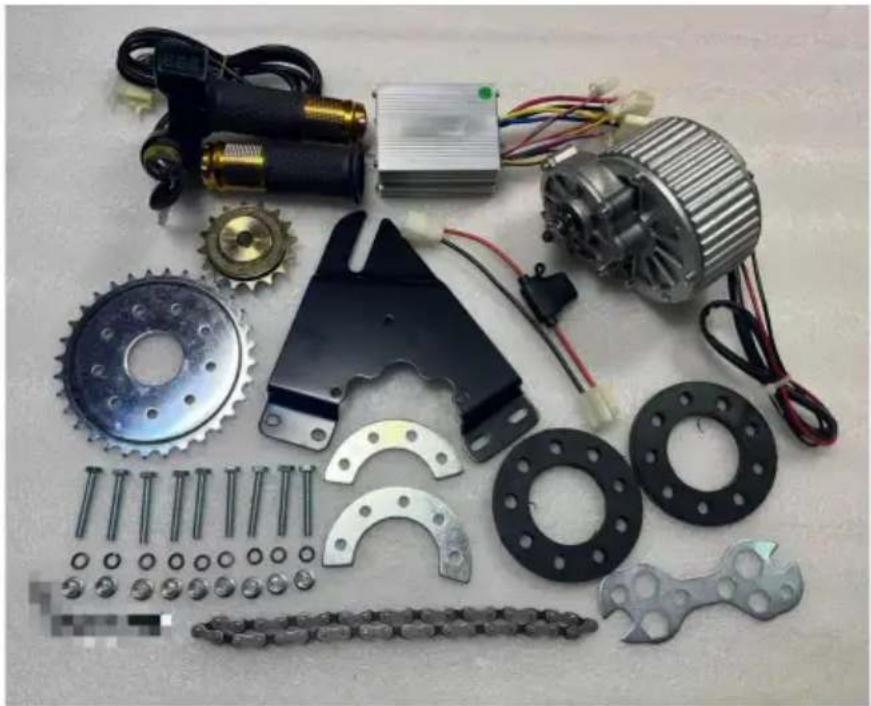

Satsen innehåller: motor, styrenhet, ett gashandtag (eller vridhandtag med batteriindikator), verktyg, ett svänghjul 16T, en monteringsplatta, en kedja 410, en säkringskabel och monteringsbeslag.

Vad gör jag vid funktionsfel?

Kontakta Vevors kundtjänst via www.vevor.com/support. Tillhandahåll tydliga bilder på motorns och styrenhetens märkskyltar, samt videor av kablarna (ledningsfärger synliga). Det möjliggör snabb diagnostik.

BRUKSANVISNING BY1018-1 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

DC-motor

Modell: BY1018-1

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

DC-motor

MODELL: BY1018-1

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Säkerhetsföreskrifter 1.1

Säkerhetsrådgivning Varning

Läs noga före användning.

Se till att läsa alla säkerhetsvarningar och alla instruktioner innan du använder motorn.

Underlåtenhet att följa varningar och instruktioner kan leda till elektriska stötar, brand eller allvarliga skador.

Om du stöter på problem, vänligen kontakta kundtjänst i tid för att lösa dem. Din tillfredsställelse är vårt servicesyfte.

1.2 Varningsskylt för säker drift av motorn

1.3 Riskfaktorer

1) Mekanisk skada 2) Elektrisk stöt 3) Extruderingskollision 4) Objektpåverkan 5) Övriga skador

1.4 Operativa överväganden och utlösande faktorer för motorolyckor utanför arbetet

1) Kontrollera att alla tillbehör är ordentligt anslutna och inte lösa. Kontrollera att stiften i varje kontakt är raka och visuellt kontrollera att varje gränssnitt överensstämmer med instruktionerna i ledningsmanualen och att anslutningen är korrekt. Detta för att undvika felkopplingar och bränna styrenheten.

2) Det rekommenderas att använda blybatterier. Litiumbatterier kan också användas (observera att batterispänningen och batterieffekten matchar satsens ström). Rekommenderad batterikapacitet är 12AH-20AH. Batterispänningen måste överensstämma med motorsatsens spänning, med en tolerans på +10 %. Nätaggregatets positiva och negativa poler måste vara korrekt anslutna (den positiva terminalen ansluts till den röda tjocka ledningen på styrenheten, och den negativa terminalen ansluts till den svarta tjocka ledningen på styrenheten). Laddning av batteriet och styrenheten kan skapa små ljusbågar och gnistor, vilket är normalt.

3) Det elektriska dörrlåset (orange, rött) måste vara anslutet (du kan använda elektriskt dörrlås, eller så kan du förkorta de orange och röda ledningarna med kablar). Detta är det sista steget. 4) Tillbehör utanför denna sats, som tillhör de tillbehör som köpts av dig, kanske inte matchar satsen och behöver användas efter matchning. Vänligen kontakta kundtjänst i tid för att matcha satsen med varandra.

1.5 Försiktighetsåtgärder och förslag

Alla maskinoperatörer bör vara utbildade och certifierade i elektriska färdigheter.

1) Innan du öppnar kartongen, kontrollera om förpackningen är intakt, trasig och om det finns vatten. Efter att ha tagit bort locket, avlägsna försiktigt damm från motorn. 2) Installera på en torr, dammfri plats. 3) Installera på en väl ventilerad plats. 4) Installera på en bred och smidig plats för enkel daglig drift och underhåll.

Tack för att du läser. Om du fortfarande har driftsproblem, vänligen kontakta kundtjänst i tid. Innan du kontaktar kundtjänst, vänligen ange tydligt foton tagna av motorns och styrenhetens namnskylt, samt tydliga bilder och videor av tillbehörsledningarna som är anslutna till varje kontakt på styrenheten. Du måste tydligt se färgen på varje ledning och färgen på tillbehörslinjen.

För att ge dig en bekvämare och snabbare lösning.

TEKNISK INFO

PRESTANDA PARAMETRAR FÖR BY1018-1 MOTOR

Parameter	Numeriskt värde
Märkspänning	36V DC
Max Watt	450W
Nominell hastighet	3000 RPM (400 RPM efter växelminskning)
Nominellt vridmoment	1,43 Nm
Märkström	ÿ16A
Utväxling	7.18:1
Ström utan belastning	ÿ2,5A
Motoreffektivitet	ÿ78 %
Kedjehjulsnummer	410-9T
Skruvgånga	M8*1,25 gängan (värme 80 ÿ för 1-2 minuter, vrid åt vänster och ta bort)
Reducerad utväxling	9T:32T
Lastvikt	ÿ100 kg
Storlek	125mm×112mm×152mm
Vikt	2,35 kg
Användningsområde	Liten elbil, Elcykel, Elektrisk gokart, Elscooter......

PRESTANDAPARAMETRAR FÖR BY02LT01-C

KONTROLLER

Parameter	Numeriskt värde
Märkspänning	36V DC
Max Watt	450W
	25AMärkström
Broms	BROMS LÅG NIVÅ
Under spänningsskydd	29V
Arbetstemperatur	-40ÿ~60ÿ
Storlek	106*69*37mm
Vikt	0,2 kg

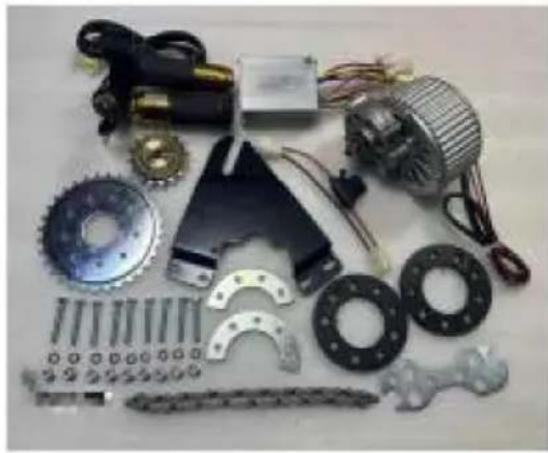

KONFIGURATIONSLISTA

1. Motor
2. Styrenheten
3. Vrid gas eller tumvrid gas (med batteriindikator)
4. Hårdvaruverktyg
5. 16T svänghjul 6. Monteringsplatta
6. Modell: 410 kedja
7. Säkringskabel
8. Monteringsbeslag

INSTALLATIONSPROCEDUR

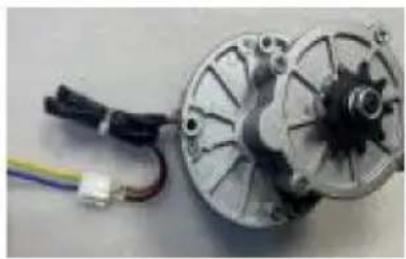

Steg 1

Anslut styrenhetens gula ledning till motorns röda tråd.

Anslut styrenhetens blå ledning till motorns svarta tråd.

Steg 2

1. Röd: 36V+
2. Svart: 36V-

Positiva och negativa kan inte anslutas fel, annars kommer det att bränna styrenheten. Det kan finnas en liten gnista vid anslutning, det är normalt.

	ett normalt fenomen med power-on.
Steg 3
	Gasreglage:1.Röd: +4,3V2.Svart: GND3. Grön: signal Elektriskt lås:1.Rosa: p+2.Blå:VCCDet elektroniska låset måste vara anslutet, annars kontrollanten är inte skyldig

Instruktioner för övriga funktioner

Köp de nödvändiga tillbehören själv
	Indikatorlampa: Anslut batterinivådisplayen.Den kan också användas som en DC36V-spänningsutgång för att mata DC36V-ljus.De positiva och negativa terminalerna kan inte vara omvänd
	Bromsljus: Anslut DC 36V LED-ljus.
	Laddningsport:Röd: DC36V ingångSvart: - ingångDe positiva och negativa polerna måste vara korrekt anslutna.

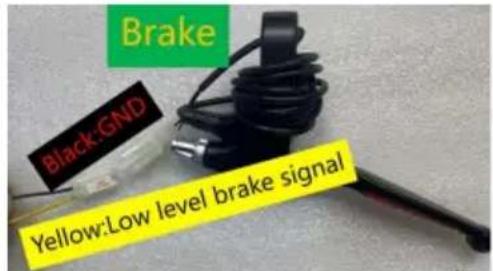

Bromsar: Anslut den elektroniska bromsen

för att realisera

Det elektroniska låset måste öppnas. När det elektroniska låset öppnas, gasen vrids och motorn fungerar inte.

Orsak:

Batteriet är för lågt och når inte den nödvändiga driftspänningen.

Lösning:

1. Laddning ; 2.

Välj ett batteri med motsvarande driftspänning; 3. Kontrollera att varje plug-in-enhet är korrekt ansluten och att de anslutna plintarna är tillförlitligt anslutna, för att undvika att de inte fungerar normalt på grund av felaktig anslutning eller dålig kontakt.

är korrekt ansluten och att de anslutna plintarna är tillförlitligt anslutna, för att undvika att de inte fungerar normalt på grund av felaktig anslutning eller dålig kontakt.

Följ den europeiska säkerhetscertifieringen.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en överkorsad soptunna anger att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska enheter.

Europeiska unionen. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska enheter.

FCC-information:

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion. VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och sätta på produkten, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat
