Tipo di prodotto	Motore elettrico a corrente continua
Marca	Vevor
Modello	BY1018-1
Tensione nominale	36 V CC
Potenza massima	450 W
Velocità nominale	3000 giri/min (400 giri/min dopo riduzione)
Coppia nominale	1,43 Nm
Corrente nominale	≤ 16 A
Corrente a vuoto	≤ 2,5 A
Efficienza	≥ 78 %
Rapporto di riduzione	7,18:1
Rapporto di riduzione	9T:32T
Pignone	410-9T
Filettatura della vite	M8 × 1,25 (riscaldare a 80 °C, girare a sinistra)
Peso massimo del carico	≤ 100 kg
Dimensioni	125 × 112 × 152 mm
Peso	2,35 kg
Controllore fornito	BY02LT01-C, 36 V, 450 W, protezione sottotensione 29 V
Ambiti di applicazione	Piccola auto elettrica, bicicletta, kart, scooter
Batteria consigliata	Piombo o litio, da 12 Ah a 20 Ah, tensione compatibile
Accessori inclusi	Motore, controllore, manopola dell'acceleratore, utensili, volano motore, piastra di montaggio, catena 410, filo fusibile, ferramenta
Sicurezza	Avvertenze per scossa elettrica, lesioni meccaniche; richiede competenza elettrica
Manutenzione	Installare in un luogo asciutto, senza polvere, ben ventilato
Norme	Conforme alla direttiva europea 2012/19/UE, FCC Parte 15

Domande frequenti - BY1018-1 Vevor

Quale batteria utilizzare con il motore Vevor BY1018-1?

Utilizzare una batteria al piombo o al litio da 36 V con capacità da 12 a 20 Ah. La tensione deve corrispondere a quella del motore (tolleranza +10%). I terminali positivo e negativo devono essere collegati correttamente.

Come collegare il controllore al motore?

Collegare il filo giallo del controllore al filo rosso del motore, e il filo blu del controllore al filo nero del motore. Assicurarsi che le connessioni siano salde.

Cosa fare se il motore non si avvia?

Verificare la tensione della batteria (deve essere ≥ 29 V). Assicurarsi che la serratura elettrica sia collegata (fili arancione e rosso). Controllare tutte le connessioni (prese, colori dei fili). Se il problema persiste, contattare il servizio clienti con foto chiare.

Qual è la velocità massima del motore?

La velocità nominale è di 3000 giri/min. Dopo la riduzione (rapporto 7,18:1), la velocità di uscita è di circa 400 giri/min.

Posso utilizzare una batteria al litio con questo motore?

Sì, ma assicurarsi che tensione e potenza corrispondano. La capacità consigliata è da 12 a 20 Ah. Notare che potrebbero verificarsi scintille durante il collegamento, il che è normale.

Come installare pignone e freno?

Il pignone è un 410-9T. Per il freno, collegare il filo nero a massa e il filo giallo al segnale di freno a basso livello. Il freno interrompe l'alimentazione del motore quando viene azionato.

Quali sono le precauzioni di sicurezza da rispettare?

Leggere tutte le avvertenze prima dell'uso. Evitare scosse elettriche e lesioni meccaniche. Installare il motore in un luogo asciutto, senza polvere e ben ventilato. Solo personale addestrato deve maneggiare l'apparecchiatura.

Come manutenere il motore Vevor BY1018-1?

Posizionare il motore in un ambiente asciutto e senza polvere. Controllare regolarmente le connessioni e pulire accuratamente la polvere dopo aver rimosso il coperchio. Una manutenzione regolare prolunga la durata.

Quali accessori sono inclusi nel kit?

Il kit comprende: motore, controllore, manopola dell'acceleratore (o manopola girevole con indicatore batteria), attrezzi, volano 16T, piastra di montaggio, catena 410, filo fusibile e ferramenta di montaggio.

Cosa fare in caso di malfunzionamento?

Contattare il servizio clienti Vevor tramite www.vevor.com/support. Fornire foto chiare della targhetta del motore e del controllore, nonché video del cablaggio (colori dei fili visibili). Ciò consente una diagnosi rapida.

MANUALE UTENTE BY1018-1 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Motore a corrente continua

Modello: BY1018-1

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Motore a corrente continua

MODELLO: BY1018-1

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Precauzioni di sicurezza

1.1 Avvertenza di sicurezza

Leggere attentamente prima dell'uso.

Prima di azionare il motore, assicurarsi di leggere tutte le avvertenze di sicurezza e tutte le istruzioni.

La mancata osservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi o lesioni gravi.

In caso di problemi, ti preghiamo di contattare tempestivamente il servizio clienti per risolverli: la tua soddisfazione è il nostro obiettivo.

1.2 Segnale di avvertimento per il funzionamento sicuro del motore

1.3 Fattore di rischio

1) Danni meccanici
2) Prendere una scossa elettrica
3) Collisione di estrusione
4) Impatto sull'oggetto
5) Altri infortuni

1.4 Considerazioni operative e fattori scatenanti degli incidenti stradali non lavorativi

1) Controllare che tutti gli accessori siano collegati saldamente e non allentati, controllare che i pin di ogni plug-in siano piegati e controllare visivamente che ogni interfaccia sia coerente con le istruzioni nel manuale di cablaggio e che la connessione sia corretta. Per evitare errori di scrittura e bruciare il controller.

2) Si consiglia di utilizzare batterie al piombo. Anche le batterie al litio possono funzionare (si noti che la tensione della batteria e la potenza della batteria corrispondono alla potenza del kit). La capacità della batteria consigliata è 12AH-20AH. La tensione della batteria deve essere coerente con la tensione del kit motore, consentendo un intervallo di sovratensione del +10%. i terminali positivo e negativo dell'alimentatore devono essere collegati correttamente (il terminale positivo è collegato alla linea spessa del controller in rosso e il il terminale negativo è collegato alla linea spessa del controller in nero). Carica la batteria e il controller creano piccoli archi e scintille, il che è normale per ricarica.
3) La serratura elettrica della porta (arancione, rossa) deve essere collegata (è possibile utilizzare il serratura elettrica della porta, oppure è possibile accorciare i fili arancione e rosso con fili), questo l'operazione è l'ultimo passaggio.
4) Gli accessori esterni a questo kit, che appartengono agli accessori acquistati da tu, potrebbe non corrispondere al kit e deve essere utilizzato dopo l'abbinamento. Per favore contattare per tempo il servizio clienti per abbinare i kit tra loro.

1.5 Precauzioni e suggerimenti

Tutti gli operatori di macchine devono essere formati e certificati in materia di competenze elettriche.

1) Prima di aprire la scatola, controllare che il pacco sia integro, rotto e
se c'è acqua. Dopo aver rimosso il coperchio, rimuovere con attenzione la polvere dal motore.
2) Installare in un luogo asciutto e privo di polvere;
3) Installare in un luogo ben ventilato;
4) È installato in un luogo ampio e liscio per un facile funzionamento quotidiano e manutenzione.

Grazie per la lettura, se riscontri ancora problemi operativi, contattaci servizio clienti in tempo, prima di contattare il servizio clienti, si prega di fornire informazioni chiare le foto scattate dalla targhetta del motore e del controller forniscono foto chiare e video chiari del cablaggio degli accessori collegato a ciascun plug-in del controller; è necessario vedere chiaramente il colore di ciascun filo e il colore della linea degli accessori.

Per offrirti una soluzione più comoda e veloce.

INFORMAZIONI TECNICHE

PARAMETRI DI PRESTAZIONE DEL MOTORE BY1018-1

Parametro	Valore numerico
Tensione nominale	36 V CC
Potenza massima	450W
Velocità nominale	3000 giri/min (400 giri/min dopo la riduzione dell'ingranaggio)
Coppia nominale	1,43 Nm
Corrente nominale	ÿ16A
Rapporto di trasmissione	7.18:1
Corrente a vuoto	ÿ2,5 A
Efficienza del motore	ÿ78%
Numero di pignone	410-9T
Filettatura della vite	M8*1.25 la filettatura (riscaldare a 80ÿ per 1-2 minuti, ruotare a sinistra e rimuovere)
Rapporto di riduzione	9T:32T
Peso del carico	ÿ100KG
Misurare	125mm × 112mm × 152mm
Peso	2,35 kg
Campo di applicazione	Piccola auto elettrica, Bicicletta elettrica, Go-kart elettrico, Monopattino elettrico......

PARAMETRI DI PRESTAZIONE DI BY02LT01-C

CONTROLLER

Parametro	Valore numerico
Tensione nominale	36 V CC
Potenza massima	450W
Corrente nominale 25A
Freno	FRENO BASSO LIVELLO
Protezione da sottotensione	29V
Temperatura di lavoro	-40ÿ~60ÿ
Misurare	106*69*37mm
Peso	0,2 kg

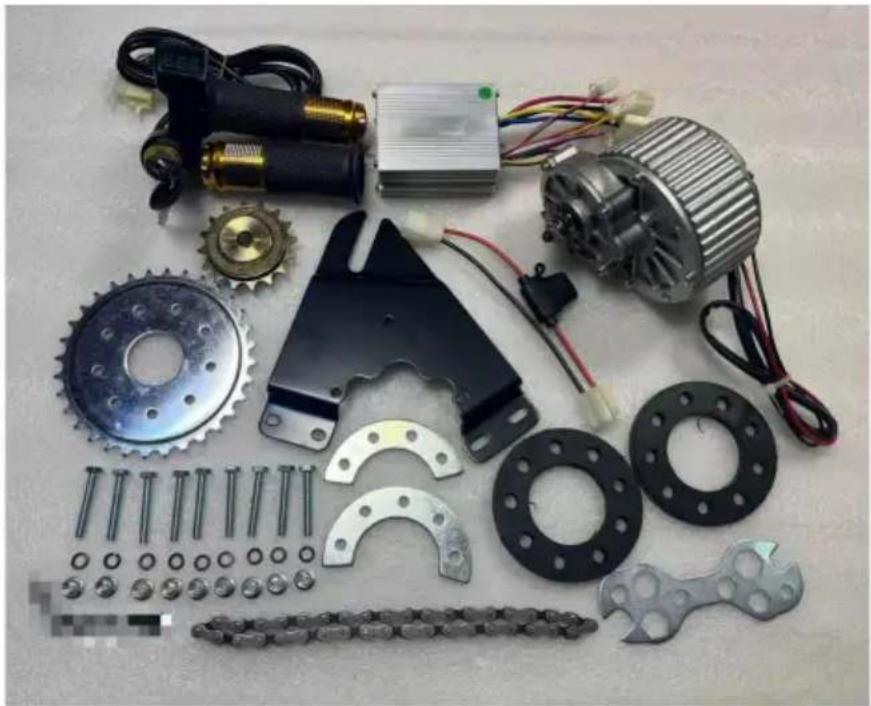

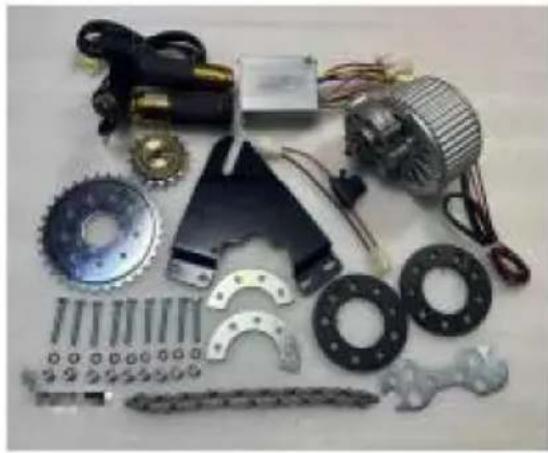

ELENCO DELLE CONFIGURAZIONI

1. Motore
2. II controllore
3. Acceleratore a rotazione o acceleratore a rotazione con il pollice

(con indicatore della batteria)

1. Strumenti hardware
2. Volano 16T 6.
   Piastra di montaggio
3. Modello: catena 410
4. Filo fusibile
5. Raccordi di montaggio

PROCEDURA DI INSTALLAZIONE

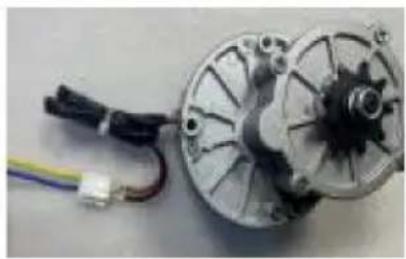

Passo 1

Collegare il filo giallo del controller al motore filo rosso.

Collegare il filo blu del controller al motore filo nero

Passo 2

Positivo e negativo non possono essere collegati in modo errato, altrimenti bruceranno il controller. Potrebbe verificarsi una leggera scintilla durante il collegamento, che è

	un normale fenomeno di accensione.
Passo 3
	Acceleratore:1.Rosso: +4,3 V2.Nero: GND3.Verde: segnale Serratura elettrica:1.Rosa: p+2.Blu:VCCLa serratura elettronica deve essere collegata, altrimenti il controllore non è tenuto a

Istruzioni per altre funzioni

Si prega di acquistare autonomamente gli accessori necessari
	Spia luminosa: collega l'indicatore del livello della batteria.Può anche essere utilizzato come uscita di tensio DC36V per alimentare una luce DC36V. I terminali positivo e negativo non possono essere invertito
	Luce freno: collegare luci LED CC 36 V.
	Porta di ricarica:Rosso: ingresso DC36VNero: ingresso -I terminali positivo e negativo devono essere collegati correttamente.

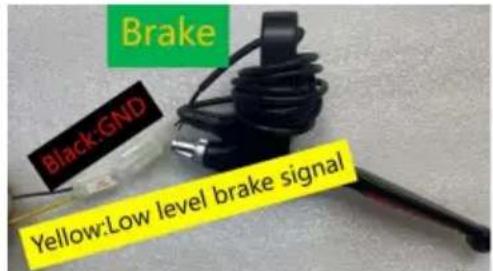

Freni: Collegare il freno elettronico

per realizzare la funzione di disattivazione della potenza frenante.

PROBLEMI COMUNI E RIMEDI

Fenomeno :

La serratura elettronica deve essere aperta. Quando la serratura elettronica viene aperta, la l'acceleratore è girato e il motore non funziona

Motivo:

Batteria La batteria è troppo scarica e non raggiunge la tensione di esercizio richiesta

Soluzione:

1. Carica; 2.

Selezionare una batteria con la tensione di esercizio corrispondente; 3.

Controllare che ogni spina sia collegata correttamente e che i terminali collegati siano collegati in modo affidabile, in modo da evitare guasti al normale funzionamento dovuti a un collegamento errato o a un contatto scadente.

Rispettare la certificazione di sicurezza europea.

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/

UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una raccolta differenziata dei rifiuti nel

Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I

prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. dispositivi.

Informazioni FCC:

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a seguendo due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbe causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati da la parte responsabile della conformità potrebbe annullare l'autorità dell'utente di utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per una Classe Dispositivo digitale B conforme alla Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un ambiente residenziale installazione.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare danni interferenza alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che interferenze non si verificheranno in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate da spegnendo e riaccendendo il prodotto, si incoraggia l'utente a provare a correggere l'interferenza mediante una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il il ricevitore è collegato.
• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.
