BY1018-1 - Silnik elektryczny Vevor - Bezpłatna instrukcja obsługi

typ produktu	silnik elektryczny prądu stałego
marka	Vevor
model	BY1018-1
napięcie znamionowe	36 V DC
moc maksymalna	450 W
prędkość znamionowa	3000 obr/min (400 obr/min po redukcji)
moment obrotowy znamionowy	1,43 Nm
prąd znamionowy	≤ 16 A
prąd jałowy	≤ 2,5 A
sprawność	≥ 78 %
przełożenie przekładni	7,18:1
przełożenie redukcji	9T:32T
zębatka	410-9T
gwint śruby	M8 × 1,25 (podgrzać do 80 °C, obracać w lewo)
maksymalna masa ładunku	≤ 100 kg
wymiary	125 × 112 × 152 mm
masa	2,35 kg
dołączony sterownik	BY02LT01-C, 36 V, 450 W, zabezpieczenie podnapięciowe 29 V
obszary zastosowania	mały samochód elektryczny, rower, gokart, hulajnoga
zalecany akumulator	kwasowo-ołowiowy lub litowy, 12 Ah do 20 Ah, zgodne napięcie
akcesoria w zestawie	silnik, sterownik, manetka gazu, narzędzia, koło zamachowe, płyta montażowa, łańcuch 410, bezpiecznik przewodowy, okucia
bezpieczeństwo	ostrzeżenia przed porażeniem prądem, obrażeniami mechanicznymi; wymagane kompetencje elektryczne
konserwacja	instalować w suchym, bezpyłowym, dobrze wentylowanym miejscu
normy	zgodny z dyrektywą europejską 2012/19/UE, FCC część 15

Często zadawane pytania - BY1018-1 Vevor

Jakiego akumulatora używać z silnikiem Vevor BY1018-1?

Użyj akumulatora kwasowo-ołowiowego lub litowego o napięciu 36 V i pojemności 12-20 Ah. Napięcie musi odpowiadać napięciu silnika (tolerancja +10%). Końcówki dodatnia i ujemna muszą być prawidłowo podłączone.

Jak podłączyć sterownik do silnika?

Podłącz żółty przewód sterownika do czerwonego przewodu silnika, a niebieski przewód sterownika do czarnego przewodu silnika. Upewnij się, że połączenia są pewne.

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź napięcie akumulatora (powinno być ≥ 29 V). Upewnij się, że blokada elektryczna jest podłączona (pomarańczowy i czerwony przewód). Sprawdź wszystkie połączenia (wtyczki, kolory przewodów). Jeśli problem nie ustępuje, skontaktuj się z obsługą klienta, dołączając wyraźne zdjęcia.

Jaka jest maksymalna prędkość silnika?

Prędkość znamionowa wynosi 3000 obr/min. Po redukcji (przełożenie 7,18:1) prędkość wyjściowa wynosi około 400 obr/min.

Czy mogę używać akumulatora litowego z tym silnikiem?

Tak, ale upewnij się, że napięcie i moc są zgodne. Zalecana pojemność to 12-20 Ah. Należy pamiętać, że podczas podłączania mogą wystąpić iskry, co jest normalne.

Jak zamontować zębatkę i hamulec?

Zębatka to 410-9T. Do hamulca podłącz czarny przewód do masy, a żółty przewód do sygnału hamulca niskiego poziomu. Hamulec odcina zasilanie silnika po aktywacji.

Jakie środki ostrożności należy zachować?

Przed użyciem przeczytaj wszystkie ostrzeżenia. Unikaj porażenia prądem i obrażeń mechanicznych. Instaluj silnik w suchym, bezpyłowym i dobrze wentylowanym miejscu. Tylko przeszkolony personel powinien obsługiwać urządzenie.

Jak konserwować silnik Vevor BY1018-1?

Umieść silnik w suchym i bezpyłowym środowisku. Regularnie sprawdzaj połączenia i ostrożnie usuwaj kurz po zdjęciu pokrywy. Regularna konserwacja przedłuża żywotność.

Jakie akcesoria są dołączone do zestawu?

Zestaw zawiera: silnik, sterownik, manetkę gazu (lub manetkę obrotową ze wskaźnikiem akumulatora), narzędzia, koło zamachowe 16T, płytę montażową, łańcuch 410, bezpiecznik przewodowy i okucia montażowe.

Co zrobić w przypadku awarii?

Skontaktuj się z obsługą klienta Vevor za pośrednictwem www.vevor.com/support. Dołącz wyraźne zdjęcia tabliczki znamionowej silnika i sterownika oraz filmy okablowania (widoczne kolory przewodów). Pozwoli to na szybką diagnozę.

INSTRUKCJA OBSŁUGI BY1018-1 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Silnik prądu stałego

Modele: BY1018-1

Nadal staramy się oferować Państwu narzę dzia w konkurencyjnych cenach. „Oszczę dź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczę dności, jakie możesz uzyskać, kupując u nas określone narzę dzia w porównaniu z głównymi markami i niekoniecznie oznaczają one obję cie wszystkich kategorii narzę dzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczę dzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Silnik prądu stałego

MODEL: BY1018-1

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu bę dzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Środki ostrożności 1.1 Ostrzeżenie

dotyczące bezpieczeństwa Przeczytaj

uważnie przed rozpoczę ciem użytkowania.

Przed uruchomieniem silnika należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa i instrukcjami.

Niedostosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem lub poważnymi obrażeniami.

Jeśli napotkasz problemy, skontaktuj się z obsługą klienta w celu ich rozwiązania. Twoim zadowoleniem jest nasz cel.

1.2 Znak ostrzegawczy dotyczący bezpiecznej eksploatacji silnika

1.3 Czynnik ryzyka

1) Uszkodzenia mechaniczne
2) Dostać porażenia prądem
3) Kolizja wytłaczania
4) Uderzenie obiektu
5) Inne obrażenia

1.4 Rozważania operacyjne i czynniki wyzwalające wypadki drogowe niezwiązane z pracą

1) Sprawdź, czy wszystkie akcesoria są ściśle podłączone i nie są luźne, sprawdź, czy piny w każdej wtyczce nie są wygię te i wizualnie sprawdź, czy każdy interfejs jest zgodny z instrukcjami w instrukcji okablowania i czy połączenie jest prawidłowe. Aby uniknąć błę dów zapisu i spalenia kontrolera.

2) Zaleca się stosowanie akumulatorów kwasowo-ołowiowych. Mogą również działać akumulatory litowe (należy pamię tać, że napię cie i moc baterii odpowiadają mocy zestawu).
zalecana pojemność baterii to 12AH-20AH. Napię cie baterii musi być
zgodnie z napię ciem zestawu silnika, co pozwala na zakres przepię ć +10%.
zaciski dodatnie i ujemne zasilania muszą być prawidłowo podłączone
(zacisk dodatni należy podłączyć do grubego przewodu kontrolera w kolorze czerwonym, a
zacisk ujemny jest podłączony do grubej linii kontrolera w kolorze czarnym). Ładowanie
akumulator i kontroler wytwarzają małe łuki elektryczne i iskry, co jest normalne
ładowanie.

3) Zamek elektryczny drzwi (pomarańczowy, czerwony) musi być podłączony (można użyć elektryczny zamek do drzwi, lub możesz skrócić przewody pomarańczowy i czerwony za pomocą przewodów), to operacja jest ostatnim krokiem.

4) Akcesoria spoza zestawu, które należą do akcesoriów zakupionych przez ty, może nie pasować do zestawu i musi być użyty po dopasowaniu. Proszę skontaktuj się z obsługą klienta na czas, aby dopasować do siebie zestawy.

1.5 Środki ostrożności i sugestie

Wszyscy operatorzy maszyn powinni zostać przeszkoleni i posiadać certyfikat potwierdzający ich umiejętności elektryczne.

1) Przed otwarciem pudełka sprawdź, czy opakowanie jest nienaruszone, uszkodzone i czy jest woda. Po zdję ciu pokrywy ostrożnie usuń kurz z silnik.

2) Zainstaluj w miejscu suchym i wolnym od kurzu;

3) Zainstaluj w miejscu o dobrej wentylacji;

4) Jest zainstalowany w szerokim i równym miejscu, aby ułatwić codzienną obsługę i konserwacja.

Dzię kujemy za przeczytanie, jeśli nadal wystę pują problemy operacyjne, prosimy o kontakt obsługa klienta na czas, przed skontaktowaniem się z obsługa klienta, prosimy o jasne określenie zdjęcia wykonane przez silnik i tabliczkę znamionową sterownika zapewniają wyraźne zdjęcia i wyraźne filmy przedstawiające okablowanie akcesoriów podłączone do każdej wtyczki kontrolera, musisz wyraźnie widzieć kolor każdego przewodu i kolor linii akcesoriów.

Aby zapewnić Ci wygodniejsze i szybsze rozwiązanie.

INFORMACJE TECHNICZNE

PARAMETRY EKSPLOATACYJNE SILNIKA BY1018-1

Parametr	Wartość liczbowa
Napię cie znamionowe	36V prądu stałego
Maksymalna moc	450 W
Prę dkość znamionowa	3000 obr./min. (400 obr./min. po redukcji biegu)
Moment znamionowy	1,43 Nm
Prąd znamionowy	16A
Przełożenie	7.18:1
Prąd jałowy	2,5A
Sprawność silnika	78%
Numer ze batki	410-9T
Gwint śruby	Gwint M8*1,25 (podgrzewać do 80°C przez 1-2 minut, obróć w lewo i usuń)
Przełożenie przekładni redukcyjnej	9T:32T
Waga ładunku	100 kg
Rozmiar	125 mm×112 mm×152 mm
Waga	2,35 kg
Zakres zastosowania	Mały samochód elektryczny, Rower elektryczny, Gokart elektryczny, Hulajnoga elektryczna......

PARAMETRY DZIAŁANIA BY02LT01-C

KONTROLER

Parametr	Wartość liczbowa
Napię cie znamionowe	36V prądu stałego
Maksymalna moc	450 W
	25APrąd znamionowy
Hamulec	NISKI POZIOM HAMULCA
Ochrona podnapię ciowa	29V
Temperatura pracy	-40°C~60°C
Rozmiar	106*69*37mm
Waga	0,2 kg

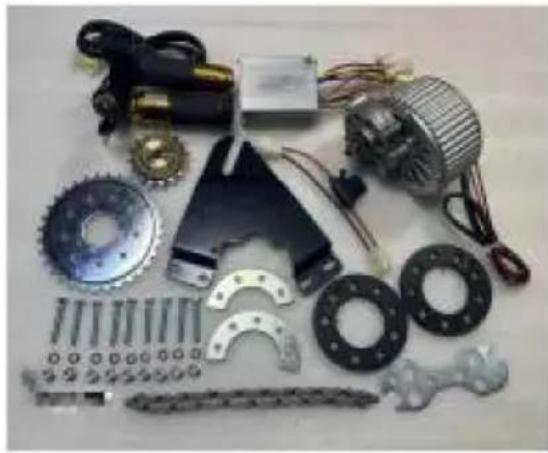

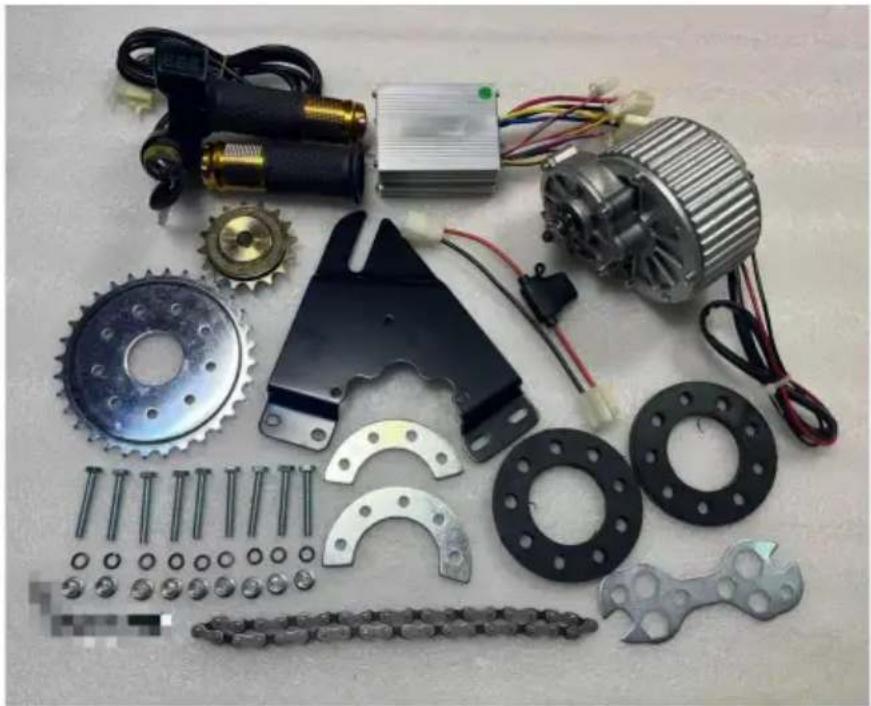

LISTA KONFIGURACJI

1. Silnik
2. Kontroler
3. Przekreć przepustnicę lub przekreć przepustnicę kciukiem

(ze wskaźnikiem poziomu naładowania baterii)

1. Narzę dzia sprzę towe
2. Koło zamachowe
   16T 6. Płyta montażowa
3. Model: łańcuch 410
4. Przewód bezpiecznikowy
5. Elementy montażowe

PROCEDURA INSTALACJI

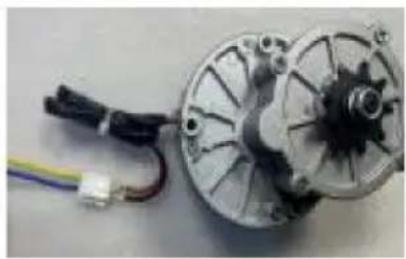

Krok 1

Podłącz żółty przewód sterownika do silnika

czerwony przewód.

Podłącz niebieski przewód sterownika do silnika

czarny przewód

Krok 2

Napię cie: DC36V-40V

1. Czerwony: 36v+
2. Czarny: 36V-

Nie można żle podłączyć dodatniego i ujemnego, w przeciwnym razie kontroler ulegnie spaleniu. Podczas podłączania może pojawić się niewielka iskra, która jest

	normalne zjawisko wystę pujące przy włączaniu zasilania.
Krok 3
	Przepustnica:1. Czerwony: +4,3 V2. Czarny: GND3.Zielony: sygnał Elektrozamek:1.Różowy: p+2.Niebieski:VCCZamek elektroniczny musi być podłączony, w przeciwnym razie kontroler nie jest zobowiązany do

Instrukcje dotyczące innych funkcji

Prosimy o zakupienie niezbę dnych akcesoriów we własnym zakresie
	Kontrolka: Podłącz wyświetlacz poziomu naładowania akumulatora.Można go również używać jako wyjścia napię cia DC36V do zasilania oświetlenia DC36V. Zaciski dodatnie i ujemne nie mogą być odwróconym
	Światło stopu: Podłącz światła LED DC 36V.
	Port ładowania:Czerwony: wejście DC36VCzarny: wejście -Zaciski dodatnie i ujemne muszą być prawidłowo podłączone.

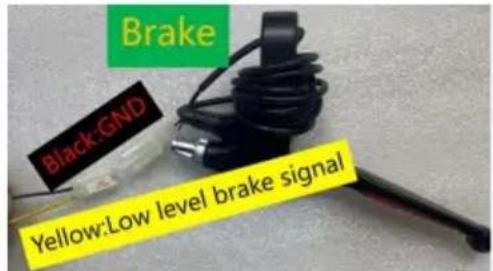

Hamulce: Podłącz elektroniczny układ hamulcowy aby zrealizować funkcję wyłączenia siły hamowania.

TYPOWE PROBLEMY I SPOSOBY ICH ROZWIAZANIA

Zjawisko:

Zamek elektroniczny musi zostać otwarty. Po otwarciu zamka elektronicznego przepustnica jest przekrę cona, a silnik nie działa

Powód:

Akumulator Akumulator jest zbyt słaby i nie osiąga wymaganego napię cia roboczego Rozwiązanie:

1. Ładowanie; 2.

Wybierz akumulator o odpowiednim napię ciu roboczym; 3. Sprawdź, czy każda wtyczka jest podłączona prawidłowo i czy podłączone zaciski są podłączone niezawodnie, aby uniknąć awarii i przerwania pracy z powodu nieprawidłowego podłączenia lub słabego styku.

Spełniaj wymogi europejskiego certyfikatu bezpieczeństwa.

PRAWIDŁOWA UTYLIZACJA

Ten produkt podlega przepisom dyrektywy europejskiej 2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w

Unia Europejska. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie wolno wyrzucać razem z normalnymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych. urządzenia.

Informacje FCC:

UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyraźnej zgody odpowiedzialny za zgodność może unieważnić prawo użytkownika do korzystania z urządzenia sprzę t!

To urządzenie jest zgodne z części 15 przepisów FCC. Eksploatacja podlega spełniając dwa warunki:

1) Produkt ten może powodować szkodliwe zakłócenia.
2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, może powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez strona odpowiedzialna za zgodność może unieważnić prawo użytkownika do korzystania z usługi produkt.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla klasy Urządzenie cyfrowe B zgodnie z częścią 15 przepisów FCC. Niniejsze ograniczenia mają na celu zapewnić rozsądną ochronę przed szkodliwymi zakłóceniami w budynkach mieszkalnych instalacja.

Ten produkt generuje, wykorzystuje i może emitować energię o czę stotliwości radiowej, a jeżeli nie zainstalowane i używane zgodnie z instrukcją, mogą powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, które można określić na podstawie wyłączając i włączając produkt, zachę camy użytkownika do podję cia próby skorygowania zakłócenia spowodowane przez jeden lub wie cej z nastę pujących środków.

• Zmiana orientacji lub położenia anteny odbiorczej.
• Zwiek sz odległość mię dzy produktem a odbiornikiem.
• Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony. Odbiornik jest podłączony.
• Skonsultuj się ze sprzedawcą lub doświadczonym technikiem RTV, aby uzyskać pomoc.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

DC-motor

Model: BY1018-1
