YDK320-4G30 - Silnik elektryczny Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Silnik elektryczny do wentylatora pieca
Model	YDK320-4G30
Moc	1/2 KM (około 373 W)
Napięcie znamionowe	220 V
Częstotliwość	50 Hz
Prąd znamionowy	2,6 A
Prędkość znamionowa	1300 obr/min
Faza	Jednofazowy
Klasa izolacji	B
Klasa ochronności	IP20
Kierunek obrotów	Przeciwnie do ruchu wskazówek zegara (patrząc od strony końca wału)
Wymiary montażowe	170 mm
Długość wału	0,78 cala (około 19,8 mm)
Średnica wału	0,39 cala (około 9,9 mm)
Dołączone akcesoria	Kondensator CBB60, 15 µF / 450 V
Ochrona	Zabezpieczenie przed przeciążeniem z automatycznym resetem
Praca	S1 (praca ciągła)
Maksymalna temperatura otoczenia	40 °C
Maksymalna wysokość	1000 m
Konserwacja i czyszczenie	Utrzymywać w czystości, suchości i dobrze wentylowanym miejscu. Sprawdzić mocowania i obrót przed użyciem.
Bezpieczeństwo	Uziemienie obowiązkowe. Rezystancja izolacji > 200 MΩ. Nie używać w atmosferze wybuchowej.
Części zamienne	Kondensator zapasowy dostępny
Możliwość naprawy	Naprawa przez wykwalifikowanego specjalistę
Informacje ogólne	Producent: Shanghai Muxin Muye Co., Ltd. Wsparcie: www.vevor.com/support

Często zadawane pytania - YDK320-4G30 Vevor

Co zrobić, jeśli silnik nie uruchamia się?

Najpierw sprawdź zasilanie elektryczne i upewnij się, że napięcie wyjściowe jest prawidłowe (220 V). Następnie sprawdź okablowanie: powinno odpowiadać schematowi na tabliczce znamionowej. Upewnij się, że kondensator jest w dobrym stanie, a wał obraca się swobodnie.

Jak podłączyć silnik z 3 prędkościami?

Najpierw podłącz przewód uziemiający. Dwa brązowe przewody łączą się z kondensatorem. Biały przewód łączy się z jedną stroną zasilania, a przewody innych kolorów łączą się z drugą stroną przez przełącznik prędkości. Zapoznaj się z dostarczonym schematem połączeń.

Jaki kondensator użyć?

Dla modelu YDK320-4G30 użyj kondensatora CBB60 o pojemności 15 µF / 450 V. Inne modele (YDK220, YDK160) używają odpowiednio 15 µF i 8 µF.

Co zrobić, jeśli silnik się nagrzewa i zatrzymuje?

Jest to prawdopodobnie spowodowane przeciążeniem. Silnik jest chroniony funkcją automatycznego resetu. Wyłącz zasilanie, odczekaj około 30 minut, aż ostygnie, a następnie spróbuj ponownie. Jeśli problem będzie się powtarzał, sprawdź obciążenie i okablowanie.

Jaka jest prędkość obrotowa silnika?

Prędkość znamionowa modelu YDK320-4G30 wynosi 1300 obr/min. Modele YDK220 i YDK160 obracają się odpowiednio z prędkością 1250 i 1100 obr/min.

Silnik obraca się wolno lub wcale, co sprawdzić?

Sprawdź zasilanie (czy napięcie jest prawidłowe?), okablowanie (czy zgodne ze schematem?), kondensator (czy pojemność nominalna?) i upewnij się, że wał obraca się swobodnie bez tarcia.

Co oznacza klasa ochronności IP20?

IP20 oznacza, że silnik jest chroniony przed ciałami stałymi większymi niż 12 mm, ale nie przed wodą. Należy go zainstalować w suchym miejscu, z dala od rozprysków.

Jak prawidłowo zainstalować silnik?

Przymocuj go solidnie do płaskiej powierzchni. Upewnij się, że otoczenie jest czyste, suche i dobrze wentylowane. Temperatura otoczenia nie powinna przekraczać 40 °C, a wysokość powinna być mniejsza niż 1000 m. Podłącz uziemienie.

Czy mogę użyć tego silnika do innego zastosowania?

Ten silnik jest przeznaczony wyłącznie do wentylatorów klimatyzacji wewnętrznej. Nie używaj go do innych zastosowań, ponieważ może to spowodować uszkodzenia lub zagrożenie bezpieczeństwa.

Co zrobić, jeśli wał silnika jest zablokowany po otrzymaniu?

Może się to zdarzyć, jeśli koncentryczność została zakłócona podczas transportu. Spróbuj ponownie wyosiować wał, obracając go ręcznie, aż będzie obracał się swobodnie i elastycznie.

INSTRUKCJA OBSŁUGI YDK320-4G30 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Silnik dmuchawy pieca

Modele: YDK320-4G30\YDK220-4G12\YDK160-4G02

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Silnik dmuchawy pieca

MODEL: YDK320-4G30\YDK220-4G12\YDK160-4G02

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

OSTRZEŻENIA I ŚRODKI OSTROŻNOŚCI

Silniki te są stosowane wyłącznie w wentylatorach wewnętrznych klimatyzatorów

1. Napięcie, częstotliwość i styl okablowania powinny być zgodne z silnikiem
   tabliczka znamionowa, Napięcie zasilania powinno być utrzymywane na poziomie plus lub minus 5% znamionowy zakres działania.
2. Nie wyżej niż 1000 metrów nad poziomem morza.
3. Temperatura otoczenia nie może przekraczać 40°C.
4. Silnik musi mieć dobre urządzenie uziemiające.
5. Rezystancja izolacji uzwojenia stołu 500 woltów megaomów do ziemi
   należy zmierzyć przed rozpoczęciem pracy, a jego wartość powinna wynosić co najmniej 200 megaomów, w przeciwnym razie jest suchy.
6. Przed rozpoczęciem ruchu pociągowego wał powinien mieć możliwość elastycznego obrotu, bez tarcia i
   zderzenia, bieg powinien być płynny i lekki, bez zastojów i hałasu,
   jeśli zauważysz dziwny hałas, przegrzanie, zapach spalenizny, dym lub wolną prędkość
   zjawisko, należy natychmiast wyłączyć zasilanie, przerwać przegląd i dokonać naprawy.
7. Otoczenie powinno być czyste, suche i dobrze wentylowane.
8. Jeżeli silniki nie mogą pracować wstecz przy powolnym, częstym rozruchu, silniki kondensatorowe
   nie mogą być długotrwale eksploatowane przy małym obciążeniu.
9. Sprawdź, czy mocowanie silnika jest dokręcone.
10. Sprawdź, czy obrót jest prawidłowy, jeżeli nie, to zgodnie z
    następujące metody połączenia.
11. Zgodnie z mocą znamionową silnika przy pracy ciągłej, część grzewcza
    maksymalny dopuszczalny wzrost temperatury nie może przekroczyć następujących wartości
    wymagania. Wzrost temperatury uzwojenia:75k, rdzeń:75k, łóżysko:55k.
12. Kontrola działania silnika: Podczas pracy silnika należy zawsze zwracać uwagę na jego stan.
    zwrócić uwagę na to, czy dane dotyczące obciążenia prądem spełniają wymagania, czy
    łożysko ma zjawisko nagrzewania się i przeciekania, takie jak nieprawidłowe lub głośne,
    należy natychmiast zatrzymać w celu przeprowadzenia inspekcji. Nie należy wykonywać testów rozruchowych, dopóki
    usterka została potwierdzona.

INFORMACJE TECHNICZNE

Nr modelu	YDK320-4G30	YDK220-4G12	YDK160-4G02
Moc konia	1/2 KM	1/3HP	1/5 KM
Wymiary montażowe	Φ170
Prąd znamionowy	2,6A	1,95A	1,45 A
Długość wału	0,78"	0,78"	0,78"
Średnica wału.	0,39"
Prędkość znamionowa	1300 obr./min	1250 obr./min	1100 obr./min
Faza	Jednofazowy
Woltaż	220 V	220 V	220 V
Częstotliwość	50Hz
Obrót	ROT. CCW OD KOŃCA WAŁU
Klasa izolacji	B
Klasa Ochrona	IP20
Współczynnik usług 1	1
Obowiązek c.d.	S1
Des-Amb	40°C
Ochrona	Zabezpieczenie przed przeciążeniem z automatycznym resetem
Akcesoria	Kondensator*1 (CBB60, 15μF/450V)	Kondensator*1 (CBB60, 15μF/450V)	Kondensator*1 (CBB60, 8μF/450V)

METODA POŁĄCZENIA

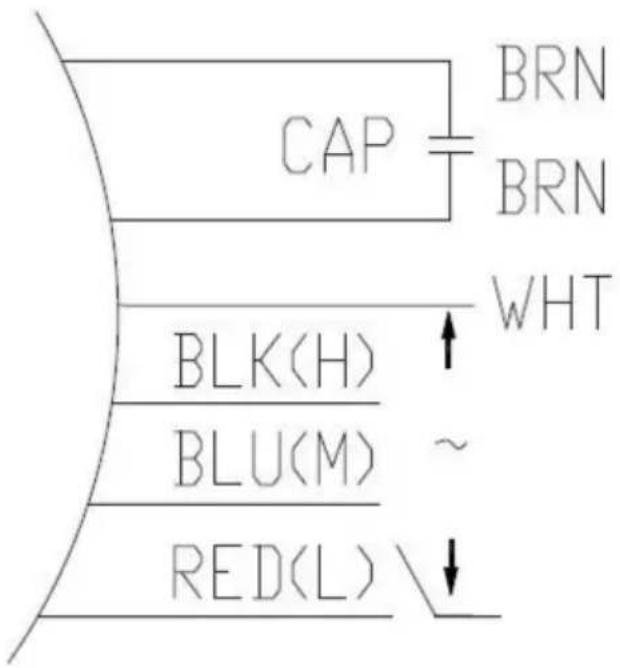

SCHEMAT 3-BIEGOWY SILNIKA

Upewnij się, że podłączasz silnik w prawidłowym trybie okablowania, w przeciwnym razie silnik może zostać uszkodzonym

NOTATKA

1) Sprawdź dokładnie okablowanie, aby mieć pewność, że jest takie samo jak okablowanie schemat na tabliczce znamionowej.
2) Podłącz zasilanie prawidłowo, zgodnie ze schematem połączeń. Przede wszystkim należy upewnić się, że przewód uziemiający silnika jest podłączony.

A. Dwa brazowe przewody sa podłączone do kondensatora.
B. Biały przewód musi być podłączony do jednej strony zasilania, a przewody innych kolorów są połączone z drugą stronę mocy poprzez prędkość przełącznik regulacyjny.
C. Silnik ma 3 prędkości, możesz podłączyć go do regulacji prędkości przełączaj zgodnie ze swoimi aktualnymi potrzebami.

TYPOWE PROBLEMY I SPOSOBY ICH ROZWIAZANIA

Problem 1:

Przy odbiorze silnika należy sprawdzić, czy przedni wał silnika jest kompatybilny.

obrócić. Jeśli okaże się, że nie można obrócić ręcznie.

Rozwiązanie: Koncentryczność silnika ulega uszkodzeniu podczas transportu.

może być koncentryczny, dopóki wał silnika nie będzie mógł być obracany ręcznie i elastycznie.

Problem 2:

Silnik nie działa po włączeniu zasilania.

Rozwiązanie:

1) Sprawdź zasilacz, aby upewnić się, że napięcie wyjściowe jest prawidłowe.

2) Sprawdź dokładnie okablowanie, aby mieć pewność, że jest zgodne z okablowaniem diagram.

Problem 3:

Po włączeniu silnik obraca się powoli i nie można go normalnie uruchomić.

Rozwiązanie:

1) Sprawdź zasilacz, aby upewnić się, że napięcie wyjściowe jest prawidłowe.
2) Sprawdź dokładnie okablowanie, aby mieć pewność, że jest zgodne z okablowaniem diagram.
3) Sprawdź pojemność silnika, aby upewnić się, że jest ona dobra

stan : schorzenie.

Problem 4:

Silnik pracuje przez pewien czas, a następnie nagrzewa się i przestaje działać.

Rozwiązanie:

Przeciążenie silnika, z funkcją ochrony. Proszę wyłączyć zasilanie i

odczekaj pół godziny, aż ostygnie. Następnie spróbuj ponownie.

Spełniaj wymogi europejskiego certyfikatu bezpieczeństwa.

PRAWIDŁOWA UTYLIZACJA

Niniejszy produkt podlega postanowieniom dyrektywy europejskiej

2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach

oznacza, że produkt wymaga oddzielnej zbiórki odpadów w

Unia Europejska. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym

symbol. Produktów oznaczonych jako takie nie wolno wyrzucać razem ze zwykłymi odpadami domowymi.

odpady, ale należy je oddać do punktu zbiórki sprzętu elektrycznego i elektronicznego w celu recyklingu urządzenia.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.
