YDK160-4G02 - Silnik elektryczny Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	YDK160-4G02
Typ produktu	Jednofazowy silnik elektryczny do wentylatora pieca
Moc	1/5 KM
Prąd znamionowy	1,45 A
Napięcie znamionowe	220 V
Częstotliwość	50 Hz
Prędkość znamionowa	1100 obr/min
Faza	Jednofazowy
Kierunek obrotów	Przeciwnie do ruchu wskazówek zegara patrząc od końca wału
Klasa izolacji	B
Klasa ochronności	IP20
Współczynnik pracy	1,0
Tryb pracy	S1 (ciągły)
Maksymalna temperatura otoczenia	40 °C
Maksymalna wysokość n.p.m.	1000 m
Wymiary montażowe	170 mm
Długość wału	0,78" (19,8 mm)
Średnica wału	0,39" (9,9 mm)
Zabezpieczenie	Zabezpieczenie przeciwprzeciążeniowe z automatycznym resetem
Akcesoria w zestawie	Kondensator CBB60, 8 μF / 450 V
Waga	Około 2 kg (szacunkowo)
Liczba prędkości	3 prędkości
Sposób podłączenia	Schemat silnika 3-biegowego (patrz instrukcja)
Konserwacja	Utrzymuj w czystości, suchości i dobrze wentylowany

Często zadawane pytania - YDK160-4G02 Vevor

Jakie są wymagania napięciowe i częstotliwościowe dla silnika YDK160-4G02?

Napięcie powinno wynosić 220 V, a częstotliwość 50 Hz. Napięcie zasilania powinno mieścić się w zakresie ±5% wartości znamionowej.

Czy silnik może być używany na zewnątrz?

Nie, silnik jest przeznaczony wyłącznie do użytku wewnętrznego, do wentylatorów klimatyzacji. Posiada klasę ochronności IP20, co oznacza brak ochrony przed wodą.

Jak sprawdzić kierunek obrotów silnika?

Kierunek obrotów jest przeciwny do ruchu wskazówek zegara patrząc od końca wału. Jeśli kierunek jest nieprawidłowy, odwróć połączenia zgodnie ze schematem podłączenia.

Co zrobić, jeśli silnik nie uruchamia się po podłączeniu napięcia?

Najpierw sprawdź, czy napięcie zasilania jest prawidłowe (220 V). Następnie upewnij się, że podłączenie odpowiada dokładnie dostarczonemu schematowi podłączenia. Jeśli problem nadal występuje, kondensator może być uszkodzony.

Silnik obraca się wolno i nie może normalnie wystartować. Co robić?

Sprawdź napięcie zasilania, podłączenie oraz stan kondensatora. Niewystarczająca pojemność lub uszkodzony kondensator mogą powodować ten problem. Kondensator powinien mieć 8 μF / 450 V.

Po pewnym czasie pracy silnik nagrzewa się i zatrzymuje. Dlaczego?

Może to być spowodowane przeciążeniem. Silnik jest wyposażony w zabezpieczenie przeciwprzeciążeniowe z automatycznym resetem. Odłącz zasilanie, odczekaj 30 minut na ochłodzenie, a następnie spróbuj ponownie. Jeśli problem nie ustąpi, zmniejsz obciążenie.

Jaki jest prawidłowy sposób podłączenia silnika 3-biegowego?

Podłącz dwa brązowe przewody do kondensatora. Biały przewód podłącz do jednej strony zasilania. Pozostałe kolorowe przewody podłącz do drugiej strony przez przełącznik prędkości. Upewnij się, że przewód uziemiający jest podłączony.

Jak konserwować silnik?

Utrzymuj środowisko w czystości, suchości i dobrze wentylowane. Regularnie sprawdzaj, czy mocowania są dokręcone i czy wał obraca się swobodnie bez tarcia lub nietypowych dźwięków. Oczyść nagromadzony kurz.

Czy silnik wymaga specjalnej konserwacji łożysk?

Łożyska są smarowane na całe życie i nie wymagają konserwacji. Jednak w przypadku nietypowego hałasu lub przegrzania natychmiast zatrzymaj silnik i sprawdź stan łożyska.

Co zrobić, jeśli wał silnika nie obraca się ręcznie po otrzymaniu?

Może to być spowodowane przesunięciem współosiowości podczas transportu. Możesz ręcznie wyprostować silnik, aż wał będzie swobodnie się obracał. Jeśli to nie rozwiąże problemu, skontaktuj się z pomocą techniczną.

INSTRUKCJA OBSŁUGI YDK160-4G02 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Silnik dmuchawy pieca

Modele: YDK320-4G30\YDK220-4G12\YDK160-4G02

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Silnik dmuchawy pieca

MODEL: YDK320-4G30\YDK220-4G12\YDK160-4G02

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

OSTRZEŻENIA I ŚRODKI OSTROŻNOŚCI

Silniki te są stosowane wyłącznie w wentylatorach wewnętrznych klimatyzatorów

1. Napięcie, częstotliwość i styl okablowania powinny być zgodne z silnikiem tabliczka znamionowa, Napięcie zasilania powinno być utrzymywane na poziomie plus lub minus 5% znamionowy zakres działania.
2. Nie wyżej niż 1000 metrów nad poziomem morza.
3. Temperatura otoczenia nie może przekraczać 40°C.
4. Silnik musi mieć dobre urządzenie uziemiające.
5. Rezystancja izolacji uzwojenia stojana mierzona megaomomierzem 500 V względem ziemi powinna być zmierzona przed rozpoczęciem pracy, a jej wartość powinna wynosić co najmniej 200 MΩ, w przeciwnym razie uzwojenie należy wysuszyć.
6. Przed uruchomieniem wał powinien obracać się elastycznie, bez tarcia i zderzeń, bieg powinien być płynny i lekki, bez zacięć i hałasu. Jeśli zauważysz dziwny hałas, przegrzanie, zapach spalenizny, dym lub spadek prędkości, należy natychmiast wyłączyć zasilanie, przerwać pracę i dokonać przeglądu oraz naprawy.
7. Otoczenie powinno być czyste, suche i dobrze wentylowane.
8. Jeżeli silniki nie mogą pracować wstecz przy wolnym, częstym rozruchu, silniki kondensatorowe nie mogą być długotrwale eksploatowane przy małym obciążeniu.
9. Sprawdź, czy mocowanie silnika jest dokręcone.
10. Sprawdź, czy obrót jest prawidłowy, jeżeli nie, to zgodnie z następującymi metodami połączenia.
11. Zgodnie z mocą znamionową silnika przy pracy ciągłej, maksymalny dopuszczalny wzrost temperatury części grzewczych nie może przekroczyć następujących wartości: wzrost temperatury uzwojenia: 75 K, rdzenia: 75 K, łożyska: 55 K.
12. Kontrola działania silnika: Podczas pracy silnika należy zawsze zwracać uwagę na jego stan. Należy zwracać uwagę na to, czy dane dotyczące obciążenia prądem spełniają wymagania, czy łożysko nie nagrzewa się i nie przecieka. W przypadku nieprawidłowości lub głośnej pracy należy natychmiast zatrzymać silnik w celu przeprowadzenia inspekcji. Nie należy przeprowadzać testów rozruchowych, dopóki usterka nie zostanie potwierdzona.

INFORMACJE TECHNICZNE

Nr modelu	YDK320-4G30	YDK220-4G12	YDK160-4G02
Moc konia	1/2 KM	1/3HP	1/5 KM
Wymiary montażowe	Φ170
Prąd znamionowy	2,6A	1,95A	1,45 A
Długość wału	0,78"	0,78"	0,78"
Średnica wału.	0,39"
Prędkość znamionowa	1300 obr./min	1250 obr./min	1100 obr./min
Faza	Jednofazowy
Woltaż	220 V	220 V	220 V
Częstotliwość	50Hz
Obrót	ROT. CCW OD KOŃCA WAŁU
Klasa izolacji	B
Klasa Ochrona	IP20
Współczynnik usług 1	1
Obowiązek c.d.	S1
Des-Amb	40°C
Ochrona	Zabezpieczenie przed przeciążeniem z automatycznym resetem
Akcesoria	Kondensator*1 (CBB60, 15μF/450V)	Kondensator*1 (CBB60, 15μF/450V)	Kondensator*1 (CBB60, 8μF/450V)

METODA POŁĄCZENIA

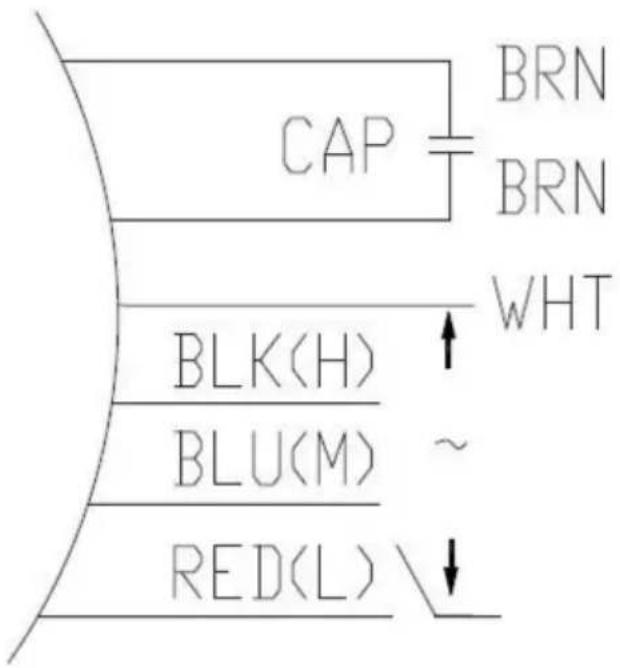

SCHEMAT 3-BIEGOWY SILNIKA

Upewnij się, że podłączasz silnik w prawidłowym trybie okablowania, w przeciwnym razie silnik może zostać uszkodzony.

NOTATKA

1) Sprawdź dokładnie okablowanie, aby mieć pewność, że jest takie samo jak na schemacie na tabliczce znamionowej. 2) Podłącz zasilanie prawidłowo, zgodnie ze schematem połączeń. Przede wszystkim należy upewnić się, że przewód uziemiający silnika jest podłączony.

A. Dwa brązowe przewody są podłączone do kondensatora. B. Biały przewód musi być podłączony do jednej strony zasilania, a przewody innych kolorów są połączone z drugą stroną zasilania poprzez przełącznik regulacji prędkości. C. Silnik ma 3 prędkości, możesz podłączyć go do regulacji prędkości przełącznikiem zgodnie ze swoimi aktualnymi potrzebami.

TYPOWE PROBLEMY I SPOSOBY ICH ROZWIĄZANIA

Problem 1:

Przy odbiorze silnika należy sprawdzić, czy przedni wał silnika jest kompatybilny.

obrócić. Jeśli okaże się, że nie można obrócić ręcznie.

Rozwiązanie: Koncentryczność silnika ulega uszkodzeniu podczas transportu.

może być koncentryczny, dopóki wał silnika nie będzie mógł być obracany ręcznie i elastycznie.

Problem 2:

Silnik nie działa po włączeniu zasilania.

Rozwiązanie:

1) Sprawdź zasilacz, aby upewnić się, że napięcie wyjściowe jest prawidłowe.

2) Sprawdź dokładnie okablowanie, aby mieć pewność, że jest zgodne ze schematem połączeń.

Problem 3:

Po włączeniu silnik obraca się powoli i nie można go normalnie uruchomić.

Rozwiązanie:

1) Sprawdź zasilacz, aby upewnić się, że napięcie wyjściowe jest prawidłowe. 2) Sprawdź dokładnie okablowanie, aby mieć pewność, że jest zgodne ze schematem połączeń. 3) Sprawdź pojemność silnika, aby upewnić się, że jest ona właściwa.

stan: dobry.

Problem 4:

Silnik pracuje przez pewien czas, a następnie nagrzewa się i przestaje działać.

Rozwiązanie:

Przeciążenie silnika, z funkcją ochrony. Proszę wyłączyć zasilanie i

odczekać pół godziny, aż ostygnie. Następnie spróbować ponownie.

Spełnia wymogi europejskiego certyfikatu bezpieczeństwa.

PRAWIDŁOWA UTYLIZACJA

Niniejszy produkt podlega postanowieniom dyrektywy europejskiej

2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach

oznacza, że produkt wymaga oddzielnej zbiórki odpadów w

Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym

symbolem. Produktów oznaczonych w ten sposób nie wolno wyrzucać razem ze zwykłymi odpadami domowymi.

odpady, ale należy je oddać do punktu zbiórki sprzętu elektrycznego i elektronicznego w celu recyklingu urządzenia.
