YDK320-4G30 - Elektromotor Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Elektromotor für Ofenventilator
Modell	YDK320-4G30
Leistung	1/2 PS (ca. 373 W)
Nennspannung	220 V
Frequenz	50 Hz
Nennstrom	2,6 A
Nenndrehzahl	1300 U/min
Phase	Einphasig
Isolationsklasse	B
Schutzklasse	IP20
Drehrichtung	Gegen Uhrzeigersinn (von der Wellenseite gesehen)
Montagemaße	170 mm
Wellenlänge	0,78 Zoll (ca. 19,8 mm)
Wellendurchmesser	0,39 Zoll (ca. 9,9 mm)
Mitgeliefertes Zubehör	Kondensator CBB60, 15 µF / 450 V
Schutz	Überlastschutz mit automatischer Rückstellung
Betriebsart	S1 (Dauerbetrieb)
Maximale Umgebungstemperatur	40 °C
Maximale Höhe	1000 m
Wartung und Reinigung	Sauber, trocken und gut belüftet halten. Befestigungen und Drehung vor Gebrauch überprüfen.
Sicherheit	Erdung erforderlich. Isolationswiderstand > 200 MΩ. Nicht in explosionsgefährdeter Atmosphäre verwenden.
Ersatzteile	Ersatzkondensator erhältlich
Reparierbarkeit	Reparatur durch qualifizierten Fachmann
Allgemeine Informationen	Hersteller: Shanghai Muxin Muye Co., Ltd. Support: www.vevor.com/support

Häufig gestellte Fragen - YDK320-4G30 Vevor

Was tun, wenn der Motor nicht startet?

Überprüfen Sie zuerst die Stromversorgung und stellen Sie sicher, dass die Ausgangsspannung korrekt ist (220 V). Überprüfen Sie dann die Verkabelung: Sie muss dem Schaltplan auf dem Typenschild entsprechen. Stellen Sie sicher, dass der Kondensator in gutem Zustand ist und sich die Welle frei dreht.

Wie schließe ich den 3-Gang-Motor an?

Schließen Sie zuerst das Erdungskabel an. Die beiden braunen Drähte werden mit dem Kondensator verbunden. Der weiße Draht wird mit einer Seite der Stromversorgung verbunden, und die Drähte der anderen Farben werden über einen Geschwindigkeitsschalter mit der anderen Seite verbunden. Beachten Sie den mitgelieferten Schaltplan.

Welcher Kondensator wird verwendet?

Für das Modell YDK320-4G30 verwenden Sie einen Kondensator CBB60 mit 15 µF / 450 V. Die anderen Modelle (YDK220, YDK160) verwenden 15 µF bzw. 8 µF.

Was tun, wenn der Motor überhitzt und anhält?

Dies ist wahrscheinlich auf eine Überlastung zurückzuführen. Der Motor ist durch eine automatische Rückstellfunktion geschützt. Schalten Sie die Stromversorgung ab, warten Sie etwa 30 Minuten, bis er abgekühlt ist, und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, überprüfen Sie die Last und die Verkabelung.

Wie hoch ist die Drehzahl des Motors?

Die Nenndrehzahl des Modells YDK320-4G30 beträgt 1300 U/min. Die Modelle YDK220 und YDK160 drehen mit 1250 bzw. 1100 U/min.

Der Motor dreht langsam oder gar nicht, was ist zu überprüfen?

Überprüfen Sie die Stromversorgung (richtige Spannung?), die Verkabelung (entsprechend dem Schaltplan?), den Kondensator (Nennkapazität?) und stellen Sie sicher, dass sich die Welle frei und ohne Reibung dreht.

Was bedeutet die Schutzklasse IP20?

IP20 bedeutet, dass der Motor gegen feste Körper größer als 12 mm geschützt ist, aber nicht gegen Wasser. Er muss an einem trockenen und spritzwassergeschützten Ort installiert werden.

Wie installiere ich den Motor richtig?

Befestigen Sie ihn fest auf einer ebenen Fläche. Stellen Sie sicher, dass die Umgebung sauber, trocken und gut belüftet ist. Die Umgebungstemperatur darf 40 °C nicht überschreiten und die Höhe muss unter 1000 m liegen. Schließen Sie die Erdung an.

Kann ich diesen Motor für einen anderen Zweck verwenden?

Dieser Motor ist nur für Innenraum-Klimaanlagenventilatoren ausgelegt. Verwenden Sie ihn nicht für andere Anwendungen, da dies zu Schäden oder Sicherheitsrisiken führen könnte.

Was tun, wenn die Motorwelle bei Erhalt blockiert ist?

Dies kann passieren, wenn die Konzentrizität während des Transports gestört wurde. Versuchen Sie, die Welle manuell zu drehen, bis sie sich frei und flexibel dreht.

BEDIENUNGSANLEITUNG YDK320-4G30 Vevor

PROBLEMES COURANTS ET REMEDES

Problème 1 :

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Ofengebläsemotor

Modell: YDK320-4G30\YDK220-4G12\YDK160-4G02

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Ofengebläsemotor

MODELL: YDK320-4G30\YDK220-4G12\YDK160-4G02

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN

Diese Motoren werden nur für Klimaanlagen-Innenventilatoren verwendet

1. Spannung, Frequenz und Verdrahtungsart sollten mit dem Motor übereinstimmen Die Versorgungsspannung sollte bei plus oder minus 5 % der Nennbetriebsbereich.
2. Nicht mehr als 1000 Meter über dem Meeresspiegel.
3. Beachten Sie, dass die Umgebungslufttemperatur 40 °C überschreitet.
4. Der Motor muss über eine gute Erdungsvorrichtung verfügen.
5. Der Isolationswiderstand der 500-Volt-Megaohm-Tischwicklung gegen Erde muss vor dem Betrieb gemessen werden und sein Wert sollte über 200 Megaohm liegen, ansonsten trocken.
6. Vor dem Start der Zugwelle sollte diese flexibel drehbar sein, keine Reibung aufweisen und Kollisionen, der Lauf sollte glatt und leicht sein, ohne Stagnation und das Geräusch, Wenn Sie seltsame Geräusche, Überhitzung, Brandgeruch, Rauch oder langsame Geschwindigkeit des Phänomen, sollte sofort die Stromversorgung abgeschaltet, die Inspektion abgeschaltet und das Problem behoben werden.
7. Die Umgebung sollte sauber, trocken und gut belüftet sein.
8. Wenn bei den Motoren ein langsames, häufiges Rückwärtslaufen nicht möglich ist, können Kondensatormotoren nicht über einen längeren Zeitraum mit geringer Last verwendet werden.
9. Prüfen Sie, ob die Motorbefestigung fest sitzt.
10. Überprüfen Sie, ob die Drehung richtig ist, wenn nicht, dann in Übereinstimmung mit der folgenden Verbindungsmethoden.
11. Nach der Nennleistung des Motors Dauerbetrieb, der Heizteil von Der maximal zulässige Temperaturanstieg darf folgende Werte nicht überschreiten: Anforderungen. Wicklungstemperaturanstieg: 75 K, Kern: 75 K, Lager: 55 K.
12. Motorbetriebsprüfung: Wenn der Motor läuft, sollte er immer bezahlen Achten Sie darauf, ob der Lastdatenstrom den Anforderungen entspricht, ob die Lager hat Erwärmung und Leckage Phänomen, wie abnormal oder Ton, es sollte sofort zur Inspektion gestoppt werden. Führen Sie keine Starttests durch, bis der Fehler wird bestätigt.

TECHNISCHE DATEN

Modell Nr	YDK320-4G30	YDK220-4G12	YDK160-4G02
Pferdestärken 1/2 PS		1/3 PS	1/5 PS
Montagemaß	ÿ170
Nennstrom	2,6A	1,95A	1,45ÿA
Schaftlänge	0,78"	0,78"	0,78"
Durchmesser Welle.	0,39 Zoll
Nenndrehzahl	1300 U/min	1250 U/min	1100 U/min
Phase	Einphasig
Stromspannung	220 V	220 V	220 V
Frequenz	50 Hz
Drehung	DREHT GEGEN DEN UHRZEIGERSINN VOM WELLENENDE
Isolationsklasse	B
Klasse von Schutz	IP20
Servicefaktor1	1
Pflichtfortsetzung	S1
Des-Amb	40ÿ
Schutz	Überlastschutz mit automatischer Rücksetzung
Zubehör	Kondensator * 1(CBB60,15ÿF/450V)	Kondensator * 1 Kondensator * 1(CBB60,15ÿF/450V)	(CBB60,8ÿF/450V)

VERBINDUNGSMETHODE

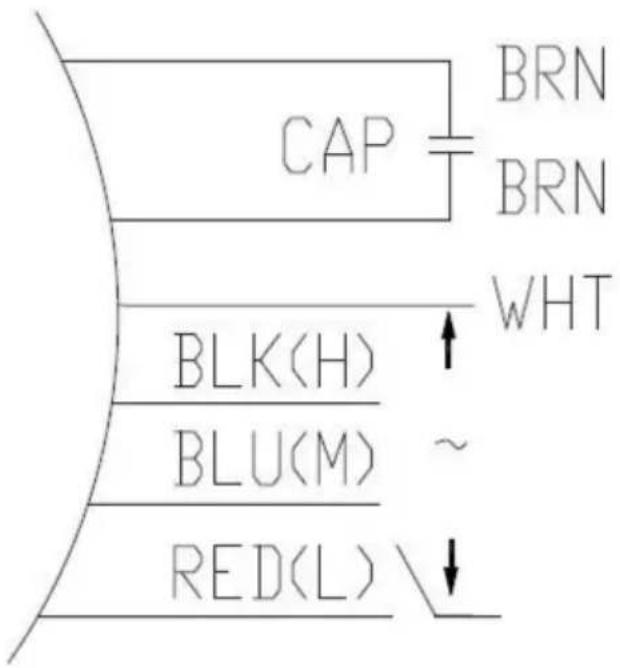

Motor 3-Gang-Diagramm

Achten Sie darauf, den Motor in der richtigen Verdrahtungsart anzuschließen. Andernfalls kann der Motor beschädigt werden

NOTIZ

1) Bitte überprüfen Sie die Verkabelung sorgfältig, um sicherzustellen, dass sie mit der Verkabelung übereinstimmt Diagramm auf dem Typenschild.
2) Bitte schließen Sie die Stromversorgung gemäß dem Schaltplan ordnungsgemäß an. Stellen Sie zunächst sicher, dass das Erdungskabel des Motors angeschlossen ist.

A. Zwei braune Drähte sind mit dem Kondensator verbunden.
B. Das weiße Kabel muss an die eine Seite des Stroms angeschlossen werden, und die Drähte von anderen Farben sind mit der anderen Seite der Macht durch die Geschwindigkeit verbunden Einstellschalter.
C. Der Motor hat 3 Geschwindigkeiten, Sie können ihn an die Geschwindigkeitsregelung anschließen Wechseln Sie entsprechend Ihrem tatsächlichen Bedarf.

HÄUFIGE PROBLEME UND ABHILFEN

Problem 1:

Überprüfen Sie beim Empfang des Motors, ob die vordere Welle des Motors

drehen. Wenn Sie das manuelle Drehen nicht durchführen können.

Lösung: Der Rundlauf des Motors wird beim Transport beschädigt. Sie

kann konzentrisch sein, bis die Welle des Motors manuell und flexibel gedreht werden kann.

Problem2:

Der Motor funktioniert nicht, wenn er eingeschaltet ist.

Lösung:

1) Bitte überprüfen Sie die Stromversorgung, um sicherzustellen, dass die Ausgangsspannung korrekt ist.

2) Bitte überprüfen Sie die Verkabelung sorgfältig, um sicherzustellen, dass sie mit der Verkabelung übereinstimmt Diagramm.

Problem 3:

Nachdem der Motor eingeschaltet wurde, dreht er sich langsam und kann nicht normal gestartet werden.

Lösung:

1) Bitte überprüfen Sie die Stromversorgung, um sicherzustellen, dass die Ausgangsspannung korrekt ist.

2) Bitte überprüfen Sie die Verkabelung sorgfältig, um sicherzustellen, dass sie mit der Verkabelung übereinstimmt Diagramm.

3) Überprüfen Sie die Kapazität des Motors, um sicherzustellen, dass die Kapazität in Ordnung ist Zustand.

Problem4:

Nachdem der Motor eine Zeit lang gelaufen ist, erhitzt er sich und funktioniert nicht mehr.

Lösung:

Motorüberlastung mit Schutzfunktion. Bitte schalten Sie den Strom aus und

Warten Sie eine halbe Stunde, bis es abgekühlt ist. Versuchen Sie es dann erneut.

Entsprechen Sie der europäischen Sicherheitszertifizierung.

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne

weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im

Europäische Union. Dies gilt für das Produkt und alle mit diesem gekennzeichneten Zubehörteile

Symbol. Produkte, die so gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Abfall, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräte.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am

Hauptsächlich.
