Produkttyp	Drehstrom-Asynchronmotor
Marke	Vevor
Modell	Y2-90L-2-1,5kW-B3
Nennleistung	1,5 kW
Montageart	B3 (Füße)
Nennstrom	9,5 A (230 V) / 3,5 A (400 V)
Wellenlänge	1,97 Zoll (50 mm)
Wellendurchmesser	0,945 Zoll (24 mm) mit Passfeder
Nenndrehzahl	3000 U/min
Phase	Drehstrom
Versorgungsspannung	230 V / 400 V (50 Hz)
Frequenz	50 Hz
Drehrichtung	Links- und Rechtslauf (je nach Verdrahtung)
Gehäusetyp	TEFC (Vollständig geschlossen, lüftergekühlt)
Isolierklasse	F (155 °C)
Betriebsfaktor	1,1
Betriebsart	S1 (Dauerbetrieb)
Schutzart	IP55
Max. Umgebungstemperatur	40 °C
Max. Höhe	1000 m
Geschätztes Gewicht	18 kg
Geschätzte Abmessungen (L x B x H)	300 x 200 x 250 mm
Lagerwartung	Schmierung alle 6 Monate, zu 60% des freien Raums füllen
Sicherheit	Erdung erforderlich, Isolationswiderstand > 0,2 MΩ vor Inbetriebnahme

Häufig gestellte Fragen - Y2-90L-2-1.5kW-B3 Vevor

Wie schließe ich den Motor an Drehstrom 230 V oder 400 V an?

Der Motor kann in Stern (400 V) oder Dreieck (230 V) geschaltet werden. Beachten Sie das Schaltbild auf dem Typenschild und in der Anleitung. Für 230 V schließen Sie die Wicklungen im Dreieck an; für 400 V im Stern. Stellen Sie sicher, dass die Versorgungsspannung der gewählten Konfiguration entspricht.

Was tun, wenn die Motorwelle nicht frei dreht?

Bei Blockierung kann der Transport die Konzentrizität verformt haben. Verwenden Sie einen Holz- oder Gummihammer, um leicht auf die Welle, den vorderen und hinteren Deckel zu klopfen, um die Teile neu auszurichten. Überprüfen Sie dann, ob sich die Welle von Hand reibungslos dreht.

Wie kehre ich die Drehrichtung des Motors um?

Bei einem Drehstrommotor tauschen Sie zwei der drei Versorgungsphasen. Vertauschen Sie zwei beliebige Drähte am Anschlussklemmen (z.B. L1 und L2). Dadurch ändert sich die Drehrichtung.

Wie oft müssen die Lager gewartet werden?

Die Lager müssen alle sechs Monate nachgeschmiert werden. Verwenden Sie geeignetes Fett und füllen Sie die Kammer zu etwa 60% ihres Volumens. Überschüssiges Fett kann Überhitzung verursachen.

Was sind die empfohlenen Einsatzbedingungen?

Der Motor ist für eine maximale Umgebungstemperatur von 40 °C und eine Höhe unter 1000 m ausgelegt. Die Umgebung muss sauber, trocken und gut belüftet sein. Vermeiden Sie explosive oder korrosive Atmosphären.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie zuerst die Stromversorgung und Spannung. Untersuchen Sie die Verdrahtung, um sicherzustellen, dass sie dem Schaltplan entspricht. Wenn der Motor mit einem roten Schutzschalter ausgestattet ist, drücken Sie ihn zum Zurücksetzen (Sie sollten ein Klicken hören). Wenn das Problem weiterhin besteht, überprüfen Sie den Motor auf mechanische Fehler.

Wie überprüfe ich die Isolierung des Motors vor der ersten Inbetriebnahme?

Verwenden Sie ein 500 V Isolationsmessgerät, um den Isolationswiderstand zwischen Wicklungen und Erde zu messen. Der Wert muss über 0,2 MΩ liegen. Liegt er darunter, muss der Motor vor dem Einsatz getrocknet werden.

Was bedeutet die Schutzart IP55?

IP55 bedeutet, dass der Motor staubgeschützt (5) und strahlwassergeschützt (5) ist. Er kann in feuchten und staubigen Umgebungen eingesetzt werden, muss aber regelmäßig gereinigt werden, um Schmutzansammlungen zu vermeiden.

Wie reinige ich den Motor?

Schalten Sie vor der Reinigung die Stromversorgung aus. Verwenden Sie ein trockenes oder leicht feuchtes Tuch, um Staub und Fett zu entfernen. Keine aggressiven Lösungsmittel verwenden. Stellen Sie sicher, dass die Lufteinlässe frei sind, um eine ordnungsgemäße Kühlung zu gewährleisten.

Wo finde ich technische Unterstützung für meinen Vevor-Motor?

Der technische Support und das elektronische Garantiezertifikat sind auf der Website www.vevor.com/support verfügbar. Dort können Sie Ihre Fragen stellen oder Ersatzteile anfordern.

BEDIENUNGSANLEITUNG Y2-90L-2-1.5kW-B3 Vevor

HÄUFIGE PROBLEME UND LÖSUNGEN

Problem 1:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

DREIPHASIGER INDUKTIONSMOTOR

Modell: Y2-90L-2-1,5 kW-B3 / Y2-90L-2-2,2 kW-B3

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

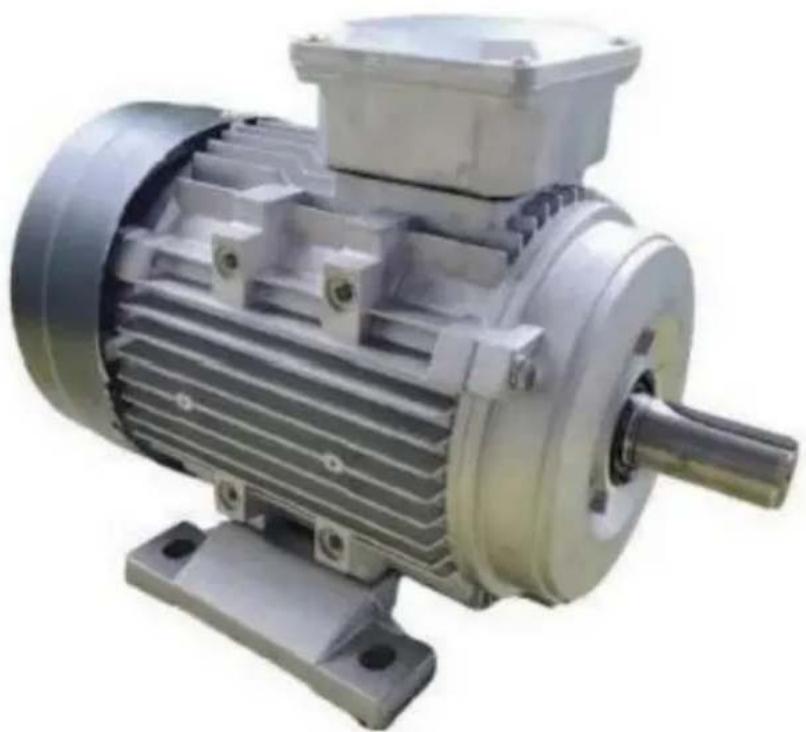

DREIPHASIGER INDUKTIONSMOTOR

MODELL: Y2-90L-2-1.5KW-B3 / Y2-90L-2-2.2KW-B3

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN

1. Spannung, Frequenz und Verdrahtungsart müssen mit der Netzversorgung übereinstimmen. Die Versorgungsspannung sollte innerhalb von plus/minus 5 % des Nennbetriebsbereichs gehalten werden.
2. Nicht mehr als 1000 Meter über dem Meeresspiegel.
3. Die Umgebungslufttemperatur darf 45 °C nicht überschreiten.
4. Der Motor muss über eine gute Erdungsvorrichtung verfügen.
5. Vor der Inbetriebnahme muss der Wicklungsisolationswiderstand gegen Erde mit einem 500-Volt-Megger gemessen werden, und sein Wert sollte mehr als 0,2 Megaohm betragen, oder der Motor muss getrocknet werden.
6. Vor dem Start sollte die Welle flexibel drehbar sein, ohne Reibung und Kollisionen. Der Lauf sollte glatt und leicht sein, ohne Stagnation. Wenn ungewöhnliche Geräusche, Überhitzung, Brandgeruch, Rauch oder langsame Drehzahl festgestellt werden, sollte sofort die Stromversorgung abgeschaltet, der Motor gestoppt, inspiziert und repariert werden.
7. Die Umgebung sollte sauber, trocken und gut belüftet gehalten werden.
8. Wenn die Motoren nicht langsam und nicht häufig rückwärts laufen, können kondensatorbetriebene Motoren nicht für den langfristigen Einsatz mit geringer Last geeignet sein.
9. Das Lagerfett sollte alle sechs Monate gewechselt werden. Die Lagerkammer sollte zu etwa 60 % der Lücke gefüllt sein.
10. Prüfen Sie, ob die Motorbefestigung fest angezogen ist.
11. Überprüfen Sie, ob die Verdrahtung korrekt ist. Wenn nicht, dann gemäß den folgenden Methoden umschließen: (A. Bei Drehstrom können zwei beliebige Phasen getauscht werden. B. Bei Einphasenwicklung kann der Hauptteil beliebig getauscht werden, um die Drehrichtung zu ändern.)
12. Nach dem Dauerbetrieb mit Nennleistung darf die maximal zulässige Temperaturerhöhung der heißen Teile die folgenden Anforderungen nicht überschreiten.
13. Wicklungstemperatur: 75 °C, Kern: 75 °C, Rollen: 55 °C.
14. Diese Motorenserie kann in feuchten, staubigen Umgebungen eingesetzt werden, sollte aber immer auf Reinigung und

Inspektion geachtet werden, um zu verhindern, dass das Motorinnere durch Ausdehnung, Staub, Eisen oder andere Fremdkörper beschädigt wird.

1. Regelmäßige Motorwartung:

Die elektrischen Kontakte im Steckdosenkasten müssen sauber gehalten werden und gute Kontakte aufweisen, ebenso wie der Lufteinlassstopfen des Motors, damit die Lebensdauer des Motors nicht beeinträchtigt wird. Die regelmäßige Wartung sollte alle sechs Monate erfolgen. Überprüfen Sie den Motor auf Staub, Öl, Fett und Abrieb.

1. Die Motorlaufkontrolle:

Beim Betrieb des Motors muss immer darauf geachtet werden, ob die Lastdaten im Strom den Anforderungen entsprechen und ob das Lager Hitze- oder Leckerscheinungen aufweist. Bei Anomalien oder Geräuschen muss der Motor sofort zur Überprüfung angehalten werden. Führen Sie keinen Starttest durch, bis der Fehler identifiziert wurde.

TECHNISCHE DATEN

Modell Nr	Y2-90L-2-1,5kW-B3	Y2-90L-2-2,2kW-B3
Leistung	1,5 kW	2,2 kW
Montagetyp	B3	B3
Nennstrom	9,5A/3,5A	4,7A
Schaftlänge	1,97"	1,97"
Wellendurchmesser	0,945" Keilwelle	0,945" Keilwelle
Nenndrehzahl	3000 U/min	3000 U/min
Phase	Dreiphasig	Dreiphasig
Stromspannung	230V/400V	400 V
Frequenz	50 Hz	50 Hz
Drehung	Sege der Unterschiedeln/Utzidgeschim	Gegen den Unterschiedeln/Utzidgeschim
Gehäusetyp	TEFC	TEFC
Isolierung	F	F
Servicefaktor	1.1	1.1
Pflicht	Konto S1	Konto S1
Schutzklasse	IP55	IP55
AUS MIT	40 y	40y

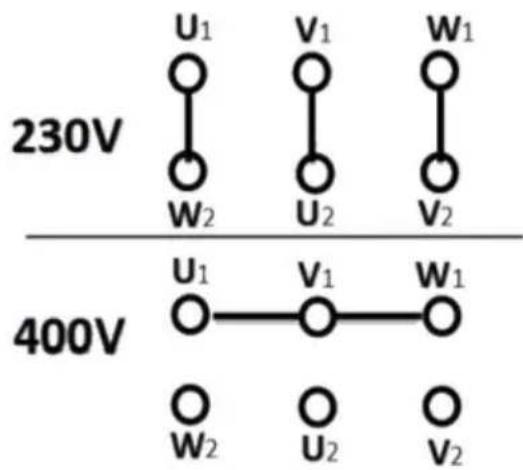

VERBINDUNGSMETHODE

Dreiphasige 230-V-Verdrahtungsmethode

Dreiphasige 400-V-Verdrahtungsmethode

Achtung: Bei der Verdrahtung ist der Motor zu beachten und die Typenschildparameter und der Schaltplan sind zu prüfen.

HÄUFIGE PROBLEME UND ABHILFEN

Problem 1:

Wenn Sie den Motor erhalten, überprüfen Sie bitte, ob sich die vordere Welle des Motors drehen lässt. Wenn Sie feststellen, dass eine manuelle Drehung nicht möglich ist.

Lösung:

Der Rundlauf des Motors kann durch den Transport beschädigt werden.

Sie können die Welle, die Frontend-Abdeckung und die Backend-Abdeckung mit einem Hammer (Holzhammer oder Gummihammer) zum Einstellen der Rundlaufgenauigkeit bearbeiten.

Die Welle des Motors lässt sich flexibel manuell drehen.

Problem 2:

Der Motor funktioniert nicht, wenn er eingeschaltet ist.

Lösung:

1) Bitte überprüfen Sie die Stromversorgung, um sicherzustellen, dass die Ausgangsspannung richtig ist. 2) Bitte überprüfen Sie die Verkabelung sorgfältig, um sicherzustellen, dass sie mit dem Schaltplan übereinstimmt. 3) Drücken Sie bitte den roten Schutzknopf, hören Sie das klare "Klick"-Reset-Geräusch, schließen Sie dann die Stromversorgung wieder an und starten Sie den Motor.

Entspricht der europäischen Sicherheitszertifizierung.

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne

weist darauf hin, dass das Produkt einer getrennten Müllentsorgung bedarf.

der Europäischen Union. Dies gilt für das Produkt und alle Zubehörteile

gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen bei einer Sammelstelle für Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghai Imuxin Muye Youxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.
