Y2-90L-2-1.5kW-B3 - Elektrisk motor Vevor - Gratis bruksanvisning och manual

Produkttyp	Trefas induktionsmotor
Varumärke	Vevor
Modell	Y2-90L-2-1,5kW-B3
Märkeffekt	1,5 kW
Monteringstyp	B3 (fötter)
Märkström	9,5 A (230 V) / 3,5 A (400 V)
Axel längd	1,97 tum (50 mm)
Axeldiameter	0,945 tum (24 mm) med kil
Märkvarvtal	3000 rpm
Fas	Trefas
Matningsspänning	230 V / 400 V (50 Hz)
Frekvens	50 Hz
Rotationsriktning	Moturs och medurs (beroende på kabeldragning)
Kapslingstyp	TEFC (Helstängd, fläktkyld)
Isolationsklass	F (155 °C)
Servicefaktor	1,1
Drifttyp	S1 (kontinuerlig drift)
Skyddsklass	IP55
Max omgivningstemperatur	40 °C
Max höjd	1000 m
Beräknad vikt	18 kg
Beräknade mått (L x B x H)	300 x 200 x 250 mm
Lagerunderhåll	Smörjning var 6:e månad, fyll till 60 % av det fria utrymmet
Säkerhet	Jordning obligatorisk, isolering > 0,2 MΩ före användning

Vanliga frågor - Y2-90L-2-1.5kW-B3 Vevor

Hur ansluter man motorn i trefas 230 V eller 400 V?

Motorn kan kopplas i stjärna (400 V) eller delta (230 V). Se schemat på märkplåten och i manualen. För 230 V, anslut lindningarna i delta; för 400 V, i stjärna. Se till att matningsspänningen motsvarar den valda konfigurationen.

Vad gör jag om motoraxeln inte snurrar fritt?

Vid blockering kan transporten ha deformerat koncentriciteten. Använd en trä- eller gummihammare för att försiktigt slå på axeln, främre och bakre kåpan för att rikta in delarna. Kontrollera sedan att axeln snurrar för hand utan friktion.

Hur vänder man motorns rotationsriktning?

För en trefasmotor, byt två av de tre matningsfaserna. Byt två godtyckliga ledare på anslutningsplinten (t.ex. L1 och L2). Rotationsriktningen ändras då.

Hur ofta ska lagren underhållas?

Lagren ska smörjas om var sjätte månad. Använd lämpligt fett och fyll kammaren till cirka 60 % av dess volym. Överskott av fett kan orsaka överhettning.

Vilka är de rekommenderade användningsförhållandena?

Motorn är konstruerad för en maximal omgivningstemperatur på 40 °C och en höjd under 1000 m. Miljön ska vara ren, torr och välventilerad. Undvik explosiva eller korrosiva atmosfärer.

Vad gör jag om motorn inte startar?

Kontrollera först strömförsörjningen och spänningen. Undersök kabeldragningen för att bekräfta att den överensstämmer med schemat. Om motorn är utrustad med en röd skyddsknapp, tryck på den för att återställa (du bör höra ett klick). Om problemet kvarstår, inspektera motorn för mekaniskt fel.

Hur kontrollerar man motorisoleringen före första användning?

Använd en 500 V megohmmeter för att mäta isolationsresistansen mellan lindningarna och jord. Värdet måste vara större än 0,2 MΩ. Om det är lägre måste motorn torkas före användning.

Vad innebär skyddsklass IP55?

IP55 innebär att motorn är skyddad mot damm (5) och mot vattenstrålar (5). Den kan användas i fuktiga och dammiga miljöer, men måste rengöras regelbundet för att förhindra ansamling av skräp.

Hur rengör man motorn?

Stäng av strömmen före rengöring. Använd en torr eller lätt fuktad trasa för att ta bort damm och fett. Använd inte starka lösningsmedel. Se till att luftintagen är fria för att säkerställa korrekt kylning.

Var får jag teknisk support för min Vevor-motor?

Teknisk support och elektroniskt garantibevis finns på webbplatsen www.vevor.com/support. Där kan du ställa frågor eller få reservdelar.

BRUKSANVISNING Y2-90L-2-1.5kW-B3 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

TRE-FAS INDUKTIONSMOTOR

Modell: Y2-90L-2-1,5kW-B3 / Y2-90L-2-2,2kW-B3

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halften", "halva priset" eller andra liknande uttryck som används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar halften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

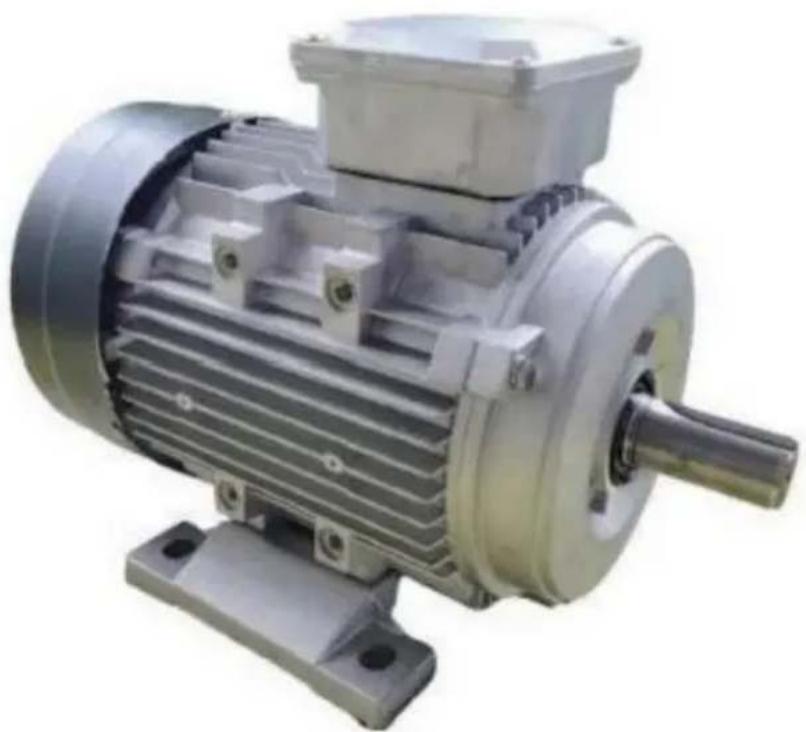

TREFAS ASYNKRONMOTOR

MODELL: Y2-90L-2-1.5KW-B3 / Y2-90L-2-2.2KW-B3

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSVARNINGAR OCH FÖRSIKTIGHETSÅTGÄRDER

1. Spänning, frekvens och ledningssätt bör överensstämma med motorns märkskylt, nätspänningen ska hållas på plus eller minus 5% av det nominella driftsområdet.
2. Högst 1000 meter över havet.
3. Omgivande lufttemperatur som inte överstiger 45 °C.
4. Motorn måste ha en bra jordningsanordning.
5. Innan start måste man mäta 500-volts megaohm bordlindningsisolationsmotstånd mot jord, och dess värde bör vara mer än 0,2 megohm, eller så måste den torkas.
6. Innan du börjar dra axeln, bör den vara flexibel i rotation, utan friktion och kollisioner. Rotationen ska vara mjuk och lätt, utan stagnation och ljud. Om det upptäcks konstiga ljud, överhettning, brännande lukt, rök eller långsam hastighet, bör du omedelbart stänga av strömmen, stänga av för inspektion och reparera.
7. Den omgivande miljön ska hållas ren och torr och väl ventilerad.
8. När motorerna inte tillåts bakåt långsamt, inte frekventa starter. Kondensatordrivna motorer kan inte användas för belastningar som inte är lämpliga.
9. Lagerfett ska bytas var sjätte månad. Att fylla lagrets kammare till cirka 60% av utrymmet är lämpligt.
10. Kontrollera om motorfästet sitter fast.
11. Kontrollera om rotationen är rätt. Om inte, i enlighet med följande metoder för omkoppling: (A. Inkoppling av trefaslinje kan vara vilken som helst, byt två. B. Byt huvuddelarna av enfaslindningen omständigheter som leder till sida kan hjälpa.)
12. Enligt den nominella motoreffekten vid kontinuerlig drift, får uppvärmningen av en del av den maximalt tillåtna temperaturhöjningen inte överstiga följande krav.
13. Lindningstemperatur: 75°C. Kärna: 75°C. Rullning: 55°C.
14. Denna serie av motorer använder miljö och förhållanden: kan användas på våta dammiga ställen, men bör alltid vara uppmärksam på rengöring och

inspektion för att förhindra att motorinsidan är utdragen, damm, järn och andra främmande kroppar.

1. Rutinunderhåll av motor:

Eluttagsdosa och de elektriska kontakterna ska hållas rena och med god kontakt, oavsett om motorns luftintagsplugg är på plats, för att inte påverka motorns livslängd. Regelbundet underhåll bör utföras varje halvår. Kontrollera motorn, ta bort damm och olja, fett och smuts.

1. Motorns gångkontroll:

När motorn körs bör man alltid vara uppmärksam på om belastningsdata överensstämmer med kraven, om lagret har tecken på värme eller läckage. Om onormalt ljud upptäcks, bör man omedelbart stoppa för inspektion. Gör inte starttest förrän felet har identifierats.

TEKNISK INFO

Modell nr	Y2-90L-2-1,5kW-B3	Y2-90L-2-2,2kW-B3
Driva	1,5 kW	2,2kW
Monteringstyp	B3	B3
Märkström	9,5A/3,5A	4,7A
Skaftländg	1,97"	1,97"
Axeldiameter	0,945" Nyckelaxel	0,945" Nyckelaxel
Nominell hastighet	3000 RPM	3000 RPM
Fas	Trefas	Trefas
Spänning	230V/400V	400V
Frekvens	50 Hz	50 Hz
Rotation	CCW/CW	CCW/CW
Typ av kapsling	TEFC	TEFC
Isolering	F	F
Servicefaktor	1.1	1.1
Tull	Konto S1	Konto S1
Klass av skydd	IP55	IP55
AV MED	40 yy	40 yy

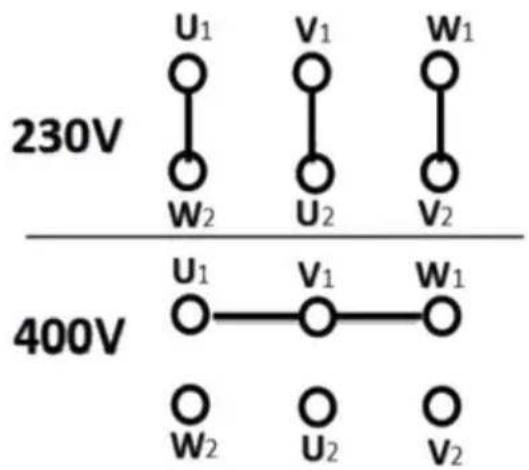

ANSLUTNINGSMETOD

Trefas 230V ledningsmetod

Trefas 400V ledningsmetod

Observera: Vid ledningsdragning, se och verifiera motorns märkskyltsparametrar och kopplingsschema synkront.

VANLIGA PROBLEM OCH ÅTGÄRDER

Problem 1:

När du får motorn, kontrollera om den främre axeln på motorn kan rotera. Om du upptäcker att manuell rotation inte är möjlig.

Lösning:

Motorns koncentricitet kan skadas under transport.

Du kan hamra på skaftet, frontlocket och baklocket med en trähammare eller en gummihammare för att justera koncentriciteten så att motoraxeln kan vridas flexibelt manuellt.

Problem 2:

Motorn fungerar inte när den är påslagen.

Lösning:

1) Kontrollera strömförsörjningen för att säkerställa att spänningen är rätt. 2) Kontrollera ledningarna noggrant för att se till att de stämmer med kopplingsschemat. 3) Tryck på den röda skyddsknappen, hör det tydliga "klick"-återställningsljudet, anslut sedan strömmen igen och starta motorn.

Följ den europeiska säkerhetscertifieringen.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna på hjul överkryssad indikerar att produkten kräver separat sophämtning.

Europeiska unionen. Detta gäller produkten och alla tillbehör.

Produkter märkta med denna symbol får inte kasseras med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Tillverkare: Shanghaiuxinmuyeyouxianggsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.
