YDK320-4G30 - Moteur électrique Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moteur électrique pour ventilateur de fournaise
Modèle	YDK320-4G30
Puissance	1/2 CV (environ 373 W)
Tension nominale	220 V
Fréquence	50 Hz
Courant nominal	2,6 A
Vitesse nominale	1300 tr/min
Phase	Monophasé
Classe d'isolation	B
Classe de protection	IP20
Sens de rotation	Anti-horaire (vu de l'extrémité de l'arbre)
Dimensions de montage	170 mm
Longueur de l'arbre	0,78 po (environ 19,8 mm)
Diamètre de l'arbre	0,39 po (environ 9,9 mm)
Accessoires inclus	Condensateur CBB60, 15 µF / 450 V
Protection	Protection contre les surcharges avec réinitialisation automatique
Devoir	S1 (service continu)
Température ambiante max	40 °C
Altitude max	1000 m
Entretien et nettoyage	Garder propre, sec et bien ventilé. Vérifier les fixations et la rotation avant utilisation.
Sécurité	Mise à la terre obligatoire. Résistance d'isolement > 200 MΩ. Ne pas utiliser en atmosphère explosive.
Pièces détachées	Condensateur de rechange disponible
Réparabilité	Réparation par un professionnel qualifié
Informations générales	Fabricant : Shanghai Muxin Muye Co., Ltd. Assistance : www.vevor.com/support

FOIRE AUX QUESTIONS - YDK320-4G30 Vevor

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord l'alimentation électrique et assurez-vous que la tension de sortie est correcte (220 V). Ensuite, contrôlez le câblage : il doit correspondre au schéma sur la plaque signalétique. Assurez-vous que le condensateur est en bon état et que l'arbre tourne librement.

Comment brancher le moteur à 3 vitesses ?

Connectez le fil de terre en premier. Les deux fils marron se connectent au condensateur. Le fil blanc se connecte à un côté de l'alimentation, et les fils des autres couleurs se connectent à l'autre côté via un interrupteur de vitesse. Consultez le schéma de câblage fourni.

Quel condensateur utiliser ?

Pour le modèle YDK320-4G30, utilisez un condensateur CBB60 de 15 µF / 450 V. Les autres modèles (YDK220, YDK160) utilisent respectivement 15 µF et 8 µF.

Que faire si le moteur chauffe et s'arrête ?

C'est probablement dû à une surcharge. Le moteur est protégé par une fonction de réinitialisation automatique. Coupez l'alimentation, attendez environ 30 minutes qu'il refroidisse, puis réessayez. Si le problème persiste, vérifiez la charge et le câblage.

Quelle est la vitesse de rotation du moteur ?

La vitesse nominale du modèle YDK320-4G30 est de 1300 tr/min. Les modèles YDK220 et YDK160 tournent à 1250 et 1100 tr/min respectivement.

Le moteur tourne lentement ou pas du tout, que vérifier ?

Vérifiez l'alimentation (tension correcte ?), le câblage (conforme au schéma ?), le condensateur (capacité nominale ?), et assurez-vous que l'arbre tourne librement sans frottement.

Quelle est la classe de protection IP20 ?

IP20 signifie que le moteur est protégé contre les corps solides de plus de 12 mm, mais pas contre l'eau. Il doit être installé dans un endroit sec et à l'abri des projections.

Comment installer correctement le moteur ?

Fixez-le solidement sur une surface plane. Assurez-vous que l'environnement est propre, sec et bien ventilé. La température ambiante ne doit pas dépasser 40 °C et l'altitude doit être inférieure à 1000 m. Connectez la mise à la terre.

Puis-je utiliser ce moteur pour un autre usage ?

Ce moteur est conçu uniquement pour les ventilateurs de climatisation intérieurs. Ne l'utilisez pas pour d'autres applications car cela pourrait causer des dommages ou des risques de sécurité.

Que faire si l'arbre du moteur est bloqué à la réception ?

Cela peut arriver si la concentricité a été perturbée pendant le transport. Essayez de réaligner l'arbre en le tournant manuellement jusqu'à ce qu'il tourne librement et de manière flexible.

MODE D'EMPLOI YDK320-4G30 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Moteur de ventilateur de fournaise

Modèle : YDK320-4G30\YDK220-4G12\YDK160-4G02

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Moteur de ventilateur de fournaise

MODÈLE : YDK320-4G30\YDK220-4G12\YDK160-4G02

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

AVERTISSEMENTS ET PRÉCAUTIONS DE SÉCURITÉ

Ces moteurs sont uniquement utilisés pour les ventilateurs de climatisation intérieurs

1. La tension, la fréquence et le style de câblage doivent être cohérents avec le moteur plaque signalétique, la tension d'alimentation doit être maintenue à plus ou moins 5 % de la plage de fonctionnement nominale.
2. Pas plus de 1000 mètres au-dessus du niveau de la mer.
3. La température de l'air ambiant ne doit pas dépasser 40 .
4. Le moteur doit être équipé d'un bon dispositif de mise à la terre.
5. La résistance d'isolement de l'enroulement de table de 500 volts mégohm à la terre doit être mesuré avant l'opération, et sa valeur doit être supérieure à 200 mégohms, sinon sec.
6. Avant de commencer l'action de traction de l'arbre, il doit être flexible en rotation, sans frottement et collisions, le fonctionnement doit être fluide et léger, sans stagnation ni bruit, si vous constatez un bruit étrange, une surchauffe, une odeur de brûlé, de la fumée ou une vitesse lente du phénomène, doit immédiatement couper l'alimentation, arrêter l'inspection, le réparer.
7. L'environnement environnant doit être maintenu propre, sec et bien ventilé.
8. Lorsque les moteurs ne sont pas autorisés à reculer lors d'un démarrage lent et fréquent, les moteurs fonctionnant avec un condensateur ne peuvent pas être utilisés à long terme avec une charge légère.
9. Vérifiez si la fixation du moteur est solidement fixée.
10. Vérifiez si la rotation est correcte, si ce n'est pas le cas, alors conformément à la méthodes de connexion suivantes.
11. Selon la puissance nominale du moteur en fonctionnement continu, la partie chauffante de l'augmentation de température maximale autorisée ne doit pas dépasser les valeurs suivantes exigences. Élévation de la température d'enroulement : 75 k, noyau : 75 k, roulement : 55 k.
12. Inspection du fonctionnement du moteur : lorsque le moteur tourne, il doit toujours payer attention à savoir si les données de charge actuelles répondent aux exigences, si le le roulement présente un phénomène de chauffage et de fuite, tel qu'un bruit anormal ou anormal, il doit être arrêté immédiatement pour inspection. N'effectuez pas de tests de démarrage avant le défaut est confirmé.

INFORMATIONS TECHNIQUES

Numéro de modèle	YDK320-4G30	YDK220-4G12	YDK160-4G02
Puissance en chevaux	1/2 CV	1/3 CV	1/5 CV
Dimensions de montage	170
Courant nominal	2,6A	1,95A	1,45 A
Longueur de l'arbre	0,78"	0,78"	0,78"
Diamètre de l'arbre.	0,39"
Vitesse nominale	1300 tr/min	1250 tr/min	1100 tr/min
Phase	Monophasé
Tension	220V	220V	220V
Fréquence	50 Hz
Rotation	ROT. SENS ANTI-HORAIRE À PARTIR DE L'EXTRÉMITÉ DE L'ARBRE
Classe d'isolation	B
Classe de Protection	IP20
Facteur de service1	1
Devoir suite	S1
Des-Amb	40
Protection	Protection contre les surcharges avec réinitialisation automatique
Accessoires	Condensateur*1 Condensateur*1(CBB60, 15 μF/450 V)	(CBB60, 15 μF/450 V)	Condensateur*1(CBB60, 8 μF/450 V)

METHODE DE CONNEXION

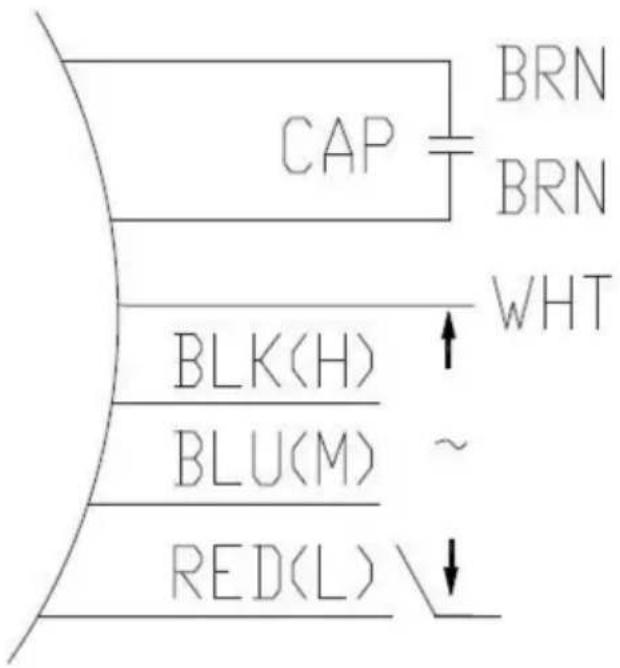

SCHÉMA DU MOTEUR À 3 VITESSES

Assurez-vous de connecter le moteur dans le mode de câblage correct, sinon le moteur peut être endommagé

NOTE

1) Veuillez vérifier soigneusement le câblage pour vous assurer qu'il est identique au câblage schéma sur la plaque signalétique.
2) Veuillez connecter l'alimentation correctement conformément au schéma de câblage.

Tout d'abord, assurez-vous que le fil de terre du moteur est connecté.

A. Deux fils marron sont connectés au condensateur.
B. Le fil blanc doit être connecté à un côté de l'alimentation et les fils

d'autres couleurs sont connectées à l'autre côté de l'alimentation via la vitesse interrupteur de réglage.

C. Le moteur est à 3 vitesses, vous pouvez choisir de le connecter au réglage de la vitesse commutez en fonction de vos besoins réels.

Lors de la réception du moteur, veuillez vérifier si l'arbre avant du moteur peut

faire pivoter. Si vous trouvez qu'il est impossible de faire pivoter manuellement.

Solution : La concentricité du moteur est endommagée pendant le transport. Vous peut être concentrique jusqu'à ce que l'arbre du moteur puisse être tourné manuellement et de manière flexible.

Problème 2 :

Le moteur ne fonctionne pas lorsqu'il est sous tension.

Solution:

1) Veuillez vérifier l'alimentation pour vous assurer que la tension de sortie est correcte.
2) Veuillez vérifier soigneusement le câblage pour vous assurer qu'il est cohérent avec le câblage diagramme.

Problème 3 :

Une fois le moteur mis sous tension, il tourne lentement et ne peut pas démarrer normalement.

Solution:

1) Veuillez vérifier l'alimentation pour vous assurer que la tension de sortie est correcte.
2) Veuillez vérifier soigneusement le câblage pour vous assurer qu'il est cohérent avec le câblage diagramme.
3) Vérifiez la capacité du moteur pour vous assurer que la capacité est en bon état condition.

Problème4 :

Après avoir fonctionné pendant un certain temps, le moteur chauffe et cesse de fonctionner.

Solution:

Fonctionnement en surcharge du moteur, avec fonction de protection. Veuillez couper l'alimentation et attendez une demi-heure pour que le mélange refroidisse. Puis réessayez.

Conforme à la certification de sécurité européenne.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne

2012/19/UE. Le symbole représentant une poubelle à roulettes barrée

indique que le produit nécessite une collecte séparée des déchets dans le

Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce

symbole. Les produits marqués comme tels ne doivent pas être jetés avec les déchets ménagers normaux. déchets, mais doivent être apportés à un point de collecte pour le recyclage des appareils électriques et électroniques. appareils.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITÉE.

Maison du Centurion, route de Londres,

Assistance technique et certificat de garantie

électronique www.vevor.com/support
