YDK220-4G12 - Elektrische motor Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Enkelfasige elektromotor voor ovenventilator
Merk	Vevor
Model	YDK220-4G12
Vermogen	1/3 pk
Nominale spanning	220 V
Frequentie	50 Hz
Nominale stroom	1,95 A
Nominaal toerental	1250 tpm
Aantal snelheden	3 snelheden
Draairichting	Linksom (gezien vanaf het uiteinde van de as)
Isolatieklasse	B
Beschermingsgraad	IP20
Condensator inbegrepen	CBB60, 15 μF / 450 V
Montageafmetingen	170 mm (hartafstand)
Asdiameter	0,39 inch (9,9 mm)
Aslengte	0,78 inch (19,8 mm)
Thermische beveiliging	Overbelastingsbeveiliging met automatische reset
Dienst	Continu (S1)
Max. omgevingstemperatuur	40 °C
Max. hoogte	1000 m

Veelgestelde vragen - YDK220-4G12 Vevor

Hoe sluit ik de motor YDK220-4G12 aan?

Zorg ervoor dat de aarddraad is aangesloten. De twee bruine draden gaan naar de condensator (CBB60, 15 μF). De witte draad wordt aangesloten op een kant van de voeding; de andere draden (voor de snelheden) worden via een snelheidsschakelaar op de andere kant aangesloten. Raadpleeg het bedradingsschema op het typeplaatje.

Wat te doen als de motor niet start?

Controleer eerst de stroomvoorziening (juiste spanning). Controleer vervolgens de bedrading: deze moet overeenkomen met het schema. Als de as vastzit, draai deze dan handmatig rond om de concentriciteit te herstellen (mogelijke transportschade).

De motor draait langzaam en start niet normaal, wat te doen?

Controleer de voedingsspanning (moet binnen ±5% van 220 V zijn). Controleer de bedrading. Test de condensator: als deze defect is, vervang deze dan door een identiek model (CBB60, 15 μF/450 V).

Waarom wordt de motor heet en stopt hij na een tijdje?

Dit is waarschijnlijk overbelasting. De motor is beveiligd met een automatische resetfunctie. Schakel de stroom uit, laat 30 minuten afkoelen en probeer opnieuw. Als het probleem aanhoudt, controleer dan of de belasting geschikt is.

Welk onderhoud is nodig voor deze motor?

Houd de omgeving schoon, droog en goed geventileerd. Controleer regelmatig de bevestigingen en de rotatie van de as (moet vrij zijn). Controleer de isolatie (weerstand >200 MΩ bij 500 V). Verwijder stof van de motor.

Kan ik deze motor buitenshuis gebruiken?

Nee, de beschermingsgraad IP20 is niet geschikt voor buitengebruik. Gebruik de motor alleen in een droge binnenomgeving, beschermd tegen water en stof.

Wat is de functie van de condensator op deze motor?

De condensator (CBB60, 15 μF/450 V) zorgt voor het starten en functioneren van de enkelfasige motor. Deze moet worden aangesloten tussen de twee bruine draden. Een defecte condensator kan verhinderen dat de motor start.

Hoe kan ik de draairichting van de motor omkeren?

De draairichting is vast (linksom gezien vanaf de as). Om deze om te keren, zou de interne bedrading moeten worden aangepast, wat niet is voorzien. Controleer of het bedradingsschema overeenkomt met uw behoefte.

Is deze motor compatibel met een snelheidsregelaar?

Nee, deze motor is ontworpen om op 3 vaste snelheden te werken via een schakelaar. Hij is niet geschikt voor elektronische snelheidsregeling. Gebruik de daarvoor bestemde snelheidsdraden.

Waar vind ik reserveonderdelen voor de Vevor YDK220-4G12 motor?

Neem contact op met de technische ondersteuning van Vevor (www.vevor.com/support) voor reserveonderdelen zoals de condensator of bevestigingen. De motor is niet ontworpen voor reparatie door de gebruiker, behalve het vervangen van de condensator.

GEBRUIKSAANWIJZING YDK220-4G12 Vevor

Ventilatormotor voor oven

Model: YDK320-4G30\YDK220-4G12\YDK160-4G02

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Ventilatormotor voor oven

MODEL: YDK320-4G30\YDK220-4G12\YDK160-4G02

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie-of software-updates voor ons product zijn.

VEILIGHEIDSWAARSCHUWINGEN EN VOORZORGSMAATREGELEN

Deze motoren worden alleen gebruikt voor airconditioning binnenventilatoren

1. Spanning, frequentie en bedradingsstijl moeten consistent zijn met de motor typeplaatje, De voedingsspanning moet op plus of min 5% van de Nominaal werkbereik.
2. Niet meer dan 1000 meter boven zeeniveau.
3. De omgevingstemperatuur is hoger dan 40ÿ.
4. De motor moet een goede aardingsvoorziening hebben.
5. De isolatieweerstand van de 500 volt megohm tafelwikkeling naar de grond moet vóór gebruik worden gemeten en de waarde moet boven de 200 megohm liggen, anders is de spanning droog.
6. Voordat u met de trekbeweging begint, moet de as soepel draaien, zonder wijving en botsingen, het lopen moet soepel en licht zijn, zonder stagnatie en lawaai, als u een vreemd geluid, oververhitting, brandlucht, rook of een langzame snelheid van de Bij een dergelijk verschijnsel moet u onmiddellijk de stroom uitschakelen, de inspectie stopzetten en het probleem oplossen.
7. De omgeving moet schoon, droog en goed geventileerd zijn.
8. Wanneer de motoren niet achteruit mogen draaien bij een langzame, frequente start, kunnen condensatormotoren niet langdurig met een lichte belasting worden gebruikt.
9. Controleer of de motorbevestiging goed vast zit.
10. Controleer of de rotatie goed is, indien niet, dan in overeenstemming met de volgende verbindingsmethoden.
11. Afhankelijk van het nominale motorvermogen bij continu bedrijf, wordt het verwarmingsgedeelte van de maximaal toegestane temperatuurstijging mag de volgende waarden niet overschrijden vereisten. Wikkeltemperatuurstijging: 75k, Kern: 75k, Lager: 55k.
12. Inspectie van de motorwerking: Wanneer de motor draait, moet deze altijd worden gecontroleerd aandacht besteden aan de vraag of de belastingsdatastroom voldoet aan de eisen, of de lager heeft verwarming en lekkage fenomeen, zoals abnormaal of geluid, het moet onmiddellijk worden gestopt voor inspectie. Voer geen opstarttests uit totdat De fout is bevestigd.

TECHNISCHE INFO

Modelnr	YDK320-4G30	YDK220-4G12	YDK160-4G02
Paardenkracht	1/2 pk	1/3PK	1/5 pk
Montageafm.	ÿ170
Nominale stroom	2,6A	1,95A	1.45A
Schachtlengte	0,78"	0,78"	0,78"
Diameter schacht.	0,39"
Nominale snelheid	1300 tpm	1250 tpm	1100 tpm
Fase	Enkele fase
Spanning	220V	220V	220V
Frequentie	50Hz
Rotatie	ROT. CCW VANUIT HET EINDE VAN DE AS
Isolatieklasse	B
Klasse van Bescherming	IP20
Servicefactor 1	1
Dienstvervolg	S1
Des-Amb	40ÿ
Bescherming	Overbelastingsbeveiliging met automatische reset
Accessoires	Condensator*1 Condensator*1(CBB60,15ÿF/450V)	(CBB60,15ÿF/450 V)	Condensator*1(CBB60,8ÿF/450V)

VERBINDINGSMETHODE

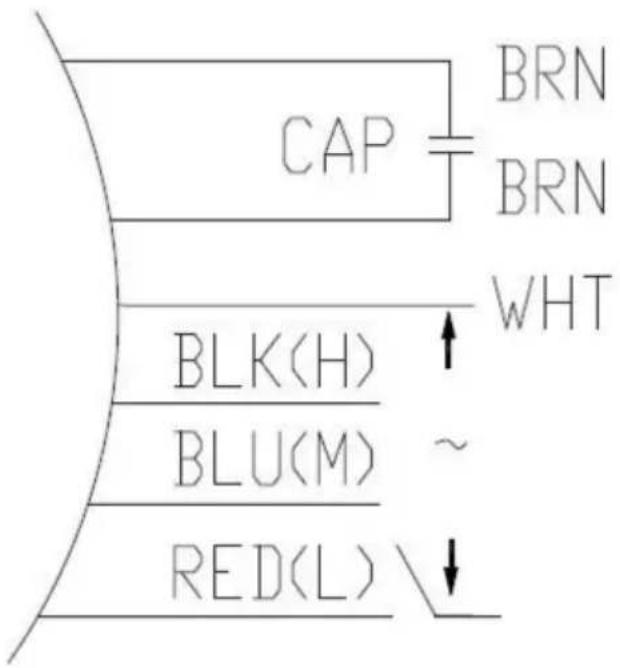

Motor 3-SNELHEDENSCHEMA

Zorg ervoor dat u de motor aansluit in de juiste bedradingsmodus, anders kan de motor beschadigd raken

OPMERKING

1) Controleer de bedrading zorgvuldig om er zeker van te zijn dat deze overeenkomt met de bedrading diagram op het typeplaatje.
2) Sluit de voeding correct aan volgens het bedradingsschema.

Controleer allereerst of de aardingsdraad van de motor is aangesloten.

A. Twee bruine draden zijn aangesloten op de condensator.
B. De witte draad moet aan de ene kant van de stroom worden aangesloten en de draden van andere kleuren zijn verbonden met de andere kant van de macht door de snelheid afstelschakelaar.
C. De motor is 3-snelheden, u kunt ervoor kiezen om deze aan te sluiten op de snelheidsregeling Schakel over op basis van uw werkelijke behoeften.

ALGEMENE PROBLEMEN EN OPLOSSINGEN

Probleem 1:

Controleer bij ontvangst van de motor of de vooras van de motor geschikt is

roteren. Als het voor u onmogelijk is om handmatig te roteren.

Oplossing: De concentriciteit van de motor is beschadigd tijdens het transport. U

kan concentrisch zijn totdat de as van de motor handmatig en flexibel kan worden gedraaid.

Probleem 2:

De motor werkt niet als deze aan staat.

Oplossing:

1) Controleer de voeding om er zeker van te zijn dat de uitgangsspanning correct is.
2) Controleer de bedrading zorgvuldig om er zeker van te zijn dat deze overeenkomt met de bedrading diagram.

Probleem 3:

Nadat de motor is ingeschakeld, draait deze langzaam en kan hij niet normaal worden gestart.

Oplossing:

1) Controleer de voeding om er zeker van te zijn dat de uitgangsspanning correct is.
2) Controleer de bedrading zorgvuldig om er zeker van te zijn dat deze overeenkomt met de bedrading diagram.
3) Controleer de capaciteit van de motor om er zeker van te zijn dat de capaciteit goed is voorwaarde.

Probleem4:

Nadat de motor een tijdje heeft gedraaid, wordt hij warm en stopt hij met werken.

Oplossing:

Motor overbelastingswerking, met beschermingsfunctie. Schakel de stroom uit en

wacht een half uur tot het is afgekoeld. Probeer het dan opnieuw.

Voldoet aan de Europese veiligheidscertificering.

CORRECTE VERWIJDERING

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EU. Het symbool met een kliko-afvalbak doorkruist

geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires die met dit label zijn gemarkeerd.

symbool. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid.

afval, maar moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht apparaten.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

VK

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Kantoor 147, Centurionhuis, Londen Road,
