Type de produit	Onduleur électrique
Marque / Modèle	Vevor TM5000
Tension d’entrée	DC 12V
Tension de sortie	AC 120V ou 230V (selon version)
Fréquence de sortie	50Hz / 60Hz ±0,5Hz
Puissance nominale	5000W
Puissance crête (surtension)	10-12kW
Onde de sortie	Onde modifiée (Modified Sine Wave)
Efficacité	≥85%
Perte sans charge	<1,8A
Température de fonctionnement	-10°C à +45°C
Protections	Surcharge, court-circuit, surchauffe, basse tension, surtension, inversion de polarité (via fusible)
Accessoires inclus	2 câbles de batterie, 1 manuel, 16 fusibles de rechange, 1 écran externe avec câble, 1 télécommande sans fil
Portée de la télécommande	Jusqu’à 100 mètres (antennes déployées)
Pile de la télécommande	23A 12V
Entretien	Garder au sec, à l’abri de la poussière et des températures élevées. Ne pas couvrir l’appareil.

FOIRE AUX QUESTIONS - TM5000 Vevor

Comment brancher l’onduleur à la batterie ?

Assurez-vous que l’onduleur est éteint. Connectez le câble rouge au pôle positif de la batterie et le câble noir au pôle négatif. Ne pas inverser les connexions, cela brûlerait le fusible.

Que faire si l’onduleur n’a pas de sortie ?

Vérifiez la charge : si elle dépasse la puissance nominale, réduisez-la. Vérifiez la température : si surchauffe, attendez 15 minutes après réduction de charge. Vérifiez le fusible et remplacez-le si nécessaire. Vérifiez la tension de la batterie : rechargez si basse.

Quelles protections possède l’onduleur ?

Il protège contre les surcharges (125% → alarme puis arrêt après 20s), les courts-circuits (arrêt automatique), la surchauffe (>80°C), la basse tension (alarme puis arrêt), la surtension (>16V) et l’inversion de polarité (fusible).

Puis-je connecter plusieurs onduleurs en parallèle ?

Non, il est strictement interdit de connecter cet onduleur en parallèle avec un autre.

Puis-je brancher l’onduleur sur le secteur (réseau électrique) ?

Non, c’est interdit. L’onduleur convertit du 12V DC en AC, il ne doit pas être connecté au réseau électrique.

Comment utiliser la télécommande sans fil ?

Déployez l’antenne de la télécommande. Appuyez sur le bouton A pour activer la sortie de l’onduleur, sur B pour la désactiver. La portée maximale est de 100 mètres en visibilité.

Que faire si le fusible saute ?

Éteignez l’onduleur et déconnectez la batterie. Remplacez le fusible par un de même capacité (fusible de rechange fourni). Assurez-vous que la connexion est correcte avant de rallumer.

Que se passe-t-il en cas de surcharge ?

Si la charge dépasse 125% de la puissance nominale, l’onduleur émet une alarme et s’arrête après 20 secondes. Réduisez la charge et redémarrez l’appareil après l’avoir éteint 5 secondes.

Que faire si l’onduleur surchauffe ?

Le voyant rouge s’allume et l’onduleur s’arrête. Laissez-le refroidir (température inférieure à 80°C). Réduisez la charge et améliorez la ventilation autour de l’appareil.

Comment entretenir l’onduleur ?

Évitez l’humidité, la poussière et la lumière directe du soleil. Ne couvrez pas l’appareil. Débranchez-le lorsqu’il n’est pas utilisé. Ne tentez pas de le réparer vous-même, cela annulerait la garantie.

MODE D'EMPLOI TM5000 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

ONDULEUR

MODÈLE : TM5000W

(L'image est uniquement à titre de référence, veuillez vous référer à l'objet)

Avertissement : Pour réduire le risque de blessure, l'uti doit lire attentivement le manuel d'instructions.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit nécessite une co sélective des déchets dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués symbole. Les produits marqués comme tels ne peuvent être jetés avec les ordures ménagères normales, mais être déposés dans un point de collecte pour le recycla appareils électriques et électroniques.

INSTRUCTIONS

• Veuillez lire attentivement ce manuel avant d'utiliser les produits.
• Merci d'avoir choisi l'onduleur que nous proposons. Nous espérons que nos produits peuvent vous apporter le service le plus satisfaisant.

La puissance de la charge (appareils), c'est-à-dire la sortie de l'onduleur, ne doit pas être supérieure à la puissance nominale, ce qui pourrait entraîner l'arrêt du travail de l'onduleur.

1. La puissance de charge des appareils, également connue sous le nom de puissance de sortie de l'onduleur, ne doit pas dépasser la puissance nominale, car cela pourrait entraîner un dysfonctionnement de l'onduleur.

Lorsqu'il est connecté à une charge inductive ou capacitive, la puissance de l'onduleur doit être 4 à 6 fois supérieure à la puissance de charge (c'est-à-dire la puissance de démarrage).

1. La puissance de charge des appareils, également connue sous le nom de puissance de sortie du

L'onduleur ne doit pas dépasser la puissance nominale, car cela peut entraîner un dysfonctionnement de l'onduleur.

1. Lorsqu'il est connecté à une charge inductive ou capacitive, la puissance de l'onduleur

doit être 4 à 6 fois supérieure à la puissance de charge (c'est-à-dire fois la puissance de démarrage).

9. Rouge au pôle positif, noir au pôle négatif, veuillez le connecter correctement.

Une connexion inversée ferait fondre le fusible. L'appareil peut fonctionner normalement après avoir remplacé le fusible et connecté correctement. Il est interdit de brancher l'onduleur sur le secteur.

Description du produit.

Cet onduleur haute fréquence utilise la technologie SPWM et est très efficace et fiable. Le produit a passé la certification

ISO 9001:2000. Cependant, une mauvaise utilisation ou une

mauvaise utilisation peut toujours provoquer des blessures ou des pertes.

Les instructions et les informations fournies dans ce manuel doivent être suivies à tout moment.

• Paramètres techniques.

Tension de sortie	AC120V	AC230V
Tension d'entrée	DC12V
Perte sans charge	<1,8A
Onde de sortie	Vague modifiée
Puissance nominale	5000W
Surtension	≤10KW-12KW
Fréquence de sortie	6 0Hz ±0,5Hz	50 Hz ±0,5 Hz
Efficacité	≥85%
Sur tension fermeture	≥ 16 V CC
Arrêt basse tension	≤ 9,5 V CC
Fermeture en cas de surchauffe	Plus grand que 80°C
Température ambiante	-10 °C --- +45 °C

Remarque : gardez l'alimentation électrique autour de la ventilation. À moins de 1 mètre, ne doit pas contenir d'objets inflammables, évitez strictement tout risque d'incendie.

Fonctions de protection.

1. Protection contre les surcharges : en cas de surcharge de 125 %, l'onduleur enverra une alarme et arrêtera de fonctionner après 20 secondes. Si les charges sont réduites au niveau accepté, l'onduleur reprendra son fonctionnement.
2. Protection contre les courts-circuits : lorsqu'il y a un court-circuit à la sortie de l'onduleur, l'onduleur éteindra automatiquement la sortie jusqu'à ce que le problème de court-circuit soit résolu et que la sortie puisse être restaurée.
3. Protection contre la surchauffe : lorsque la température intérieure de l'onduleur atteint 80 °C, le voyant d'indication ROUGE s'allume. L'onduleur cesse de fonctionner. Une fois que la température descend au niveau accepté, l'onduleur reprend automatiquement son fonctionnement.
4. Protection basse tension : lorsque la tension de la batterie est inférieure au niveau de réglage, l'onduleur enverra une alarme par un bip. Lorsque la tension de la batterie continue de chuter jusqu'à son niveau d'arrêt, l'onduleur émet un bip et la LED ROUGE s'allume, l'onduleur cesse de fonctionner. Lorsque la tension de la batterie augmente jusqu'à son niveau de redémarrage, l'onduleur reprend automatiquement son fonctionnement.
5. Protection contre les surtensions : lorsque la tension d'entrée est supérieure au réglage

niveau, l'onduleur cessera de fonctionner. Lorsque la tension d'entrée redevient normale, il reprendra automatiquement son fonctionnement.

1. Protection de connexion inversée : une fois la connexion inversée établie, le

fusible de l'onduleur sera brûlé. Dans ce cas, veuillez éteindre l'onduleur, débrancher la source d'alimentation, et changer le fusible.

Remarque : LA CONNEXION INVERSE EST STRICTEMENT INTERDITE.

● Installation.

1. La fonction de l'onduleur est de convertir la tension DC 12 V en AC 120 V/230 V. Avant la connexion, veuillez vous assurer que l'onduleur est éteint.
2. Lors de la connexion de l'onduleur à la batterie, assurez-vous que la batterie

la tension est conforme à la tension de référence de l'onduleur ! !

1. Connectez le câble rouge de l'onduleur au pôle positif de la batterie. Connectez le câble noir de l'onduleur au pôle négatif de la batterie. Ne connectez pas le câble à l'envers, sinon le fusible de l'onduleur se brûlera.
2. Allumez l'interrupteur d'alimentation de l'onduleur, auquel cas le voyant vert (bleu)

Le voyant lumineux est allumé, indiquant que l'onduleur fonctionne correctement.

1. Veuillez connecter les charges à la sortie CA de l'onduleur, veuillez ne pas surcharger.

En cas de surcharge, l'onduleur enverra une alarme et cessera de fonctionner. Pour redémarrer l'onduleur, veuillez d'abord l'éteindre pendant 5 secondes, réduire la charge et le rallumer.

- Précautions

Les onduleurs sont conçus, fabriqués et testés conformément aux normes de sécurité. Cependant, en tant que produit électrique, ils doivent être installés, utilisés et entretenus strictement conformément aux instructions de sécurité associées, comme suit :

1. La connexion inversée entre l'onduleur et la batterie est strictement interdite, cela brûlera le fusible de l'onduleur.
2. Veuillez vérifier si la tension de la batterie correspond à celle de l'onduleur.

Tension d'entrée CC, une mauvaise connexion entre l'onduleur et la batterie peut causer de graves dommages.

1. Vérifiez à nouveau si les connexions sont correctes, assurez-vous que

les connexions

sont serrées et fermes.

1. Ne prolongez pas le câble d'alimentation de l'onduleur.
2. Lorsque l'onduleur n'est pas utilisé, veuillez l'éteindre et déconnecter l'onduleur du système.
3. Évitez tout contact avec des corps étrangers ou des liquides. Ne touchez pas l'onduleur

avec une main mouillée. Gardez le produit hors de portée des enfants. Évitez de l'utiliser dans des zones humides, poussiéreuses et à haute température. N'utilisez pas ce produit dans une zone inflammable et combustible.

1. Installez le produit dans un endroit bien ventilé, évitez d'utiliser ce produit sur ou

Objets chauds à proximité tels que des radiateurs électriques, etc. Ne couvrez pas l'onduleur, évitez la lumière directe du soleil, l'humidité et l'eau.

1. Cet onduleur ne peut pas être connecté en parallèle.
2. Il est strictement interdit de connecter ce produit au réseau municipal. N'essayez pas de réparer l'onduleur. Une fois l'onduleur ouvert, la garantie est

vide.

● Dépannage

Lorsqu'il n'y a aucune sortie, veuillez vérifier les points suivants :

1. Utilisation excessive d'appareils électriques, charge trop lourde. Solution : réduire

les appareils électriques, l'utilisation de la puissance électrique totale doit être inférieure à la puissance nominale de l'onduleur.

1. Protection contre la surchauffe. Solution de contournement :

Réduisez le refroidissement de la charge et redémarrez

après 15 minutes. (La température estivale est élevée ou les conditions de dissipation thermique sont mauvaises, il convient de réduire de manière appropriée l'utilisation de la puissance totale des appareils électriques.)

1. Une fois le fusible grillé, le fusible de même capacité doit être remplacé.
2. Assurez-vous que le câble reliant la batterie est fermement et solidement connecté.

connecté.

1. Basse tension de la batterie ; veuillez charger la batterie.

12. Batterie épuisée : veuillez changer la batterie, la batterie peut être épuisée

au cours des années.

- Accessoires aléatoires.

Les produits sont soigneusement testés et inspectés avant expédition, mais il est toujours possible de subir des dommages pendant le transport. Veuillez vérifier soigneusement l'équipement avant l'installation. En cas de dommage, contactez le distributeur à temps.

1. Câble de connexion de batterie * 2
2. Une copie du manuel d'instructions du produit * 1
3. Une copie du fusible de rechange de la voiture * 16
4. Ensemble d'écran externe (y compris le câble un) * 1

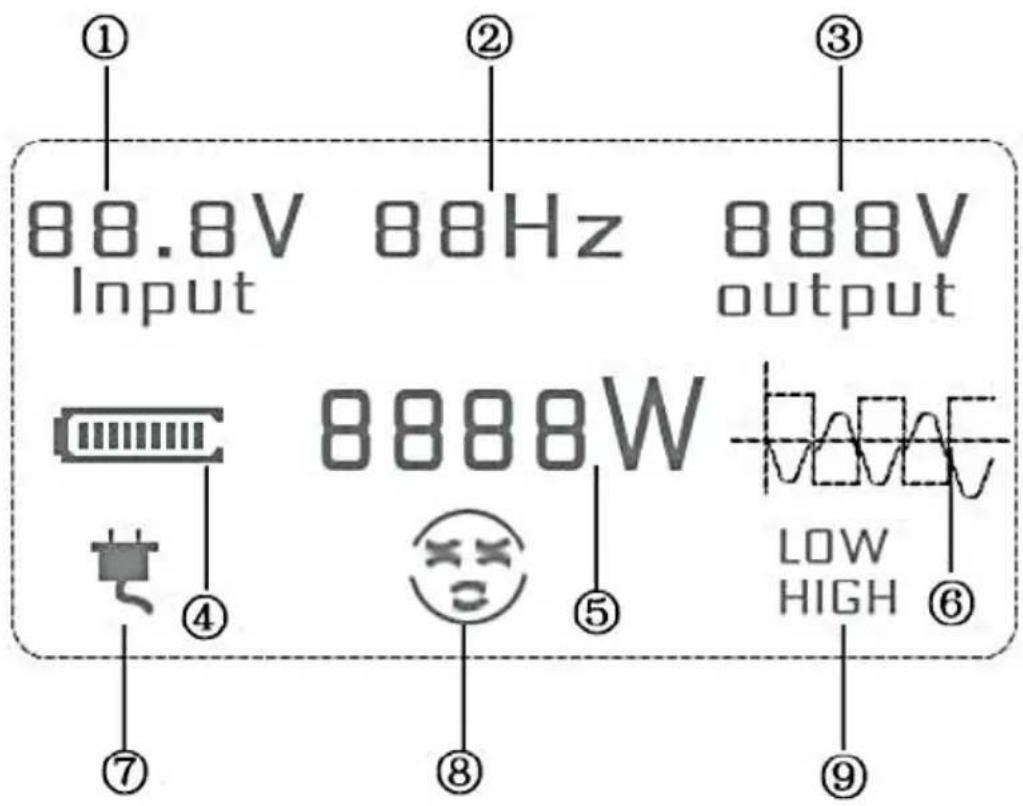

● Schéma du panneau.

① Entrez la tension de la batterie. ② La fréquence de la tension de sortie. ③ Tension de sortie du produit. ④ Alimentation par batterie. ⑤ Puissance du produit. ⑥ Forme d'onde du produit. ⑦ Activez l'invite de chargement. ⑧ Statut de travail. ⑨ Protection haute tension/basse tension.

●Mode d'emploi de la télécommande sans fil.

L'onduleur peut être allumé et éteint à distance via une télécommande sans fil.

Note:

La distance recommandée pour la télécommande est de 100 mètres maximum, veuillez étirer toutes les antennes de la télécommande pendant l'utilisation !

Lorsque la télécommande ne fonctionne pas, remplacez la pile à l'intérieur de la télécommande.

Le modèle de batterie interne est : 23A 12V
