SGM-3000W - Onduleur électrique Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur électrique modifié à onde sinusoïdale
Marque	Vevor
Modèle	SGM-3000W
Puissance nominale	3000 W
Puissance de surtension	6000 W
Tension d'entrée	12 V CC
Tension de sortie	230 V CA (Europe/Australie) / 120 V CA (Amérique du Nord)
Fréquence de sortie	50 Hz (Europe/Australie) / 60 Hz (Amérique du Nord)
Forme d'onde de sortie	Onde modifiée (sinusoïdale modifiée)
Rendement	≥ 85 %
Courant à vide	1,2 A CC
Protections	Surintensité, court-circuit, surchauffe, sous-tension, surtension, inversion de polarité (fusible)
Refroidissement	Ventilateur (actif)
Télécommande sans fil	Oui, portée jusqu'à 100 mètres (pile 23A 12V incluse)
Affichage	Indicateurs LED (vert/rouge) pour l'état de fonctionnement et les alarmes
Dimensions approximatives	400 x 200 x 100 mm
Poids approximatif	5 kg
Température de fonctionnement	-10 °C à +45 °C
Accessoires inclus	Câbles de batterie, fusible de rechange (10 A), manuel d'instructions
Entretien et nettoyage	Garder l'appareil au sec, dans un endroit bien ventilé, à l'abri de la poussière et de l'humidité. Ne pas couvrir l'onduleur. Nettoyer avec un chiffon sec.
Pièces détachées et réparabilité	Fusible remplaçable (même capacité). Toute autre réparation doit être effectuée par un professionnel. Contacter le support technique Vevor.
Sécurité	Ne pas brancher sur le secteur. Connexion inverse interdite (risque de fusion du fusible). Tenir hors de portée des enfants. Utiliser dans un environnement non inflammable.

FOIRE AUX QUESTIONS - SGM-3000W Vevor

Quelle est la puissance maximale que peut fournir l'onduleur SGM-3000W ?

La puissance nominale est de 3000 W en continu, avec une puissance de surtension de 6000 W (quelques secondes).

Puis-je brancher l'onduleur sur une prise secteur ?

Non, c'est strictement interdit. L'onduleur convertit du 12 V CC en 230 V CA. Le brancher sur le secteur endommagerait l'appareil et présenterait un danger.

Comment connecter la batterie à l'onduleur ?

Assurez-vous que l'onduleur est éteint. Connectez le câble rouge à la borne positive (+) de la batterie et le câble noir à la borne négative (-). Une inversion fera fondre le fusible.

Que faire en cas de surcharge ?

L'onduleur émettra une alarme et s'arrêtera après 20 secondes si la charge dépasse 125% de la puissance nominale. Éteignez l'onduleur, réduisez la charge et redémarrez après 5 secondes.

L'onduleur émet un bip constant, que dois-je faire ?

Un bip continu peut indiquer une sous-tension de la batterie ou une surcharge. Vérifiez la tension de la batterie (doit être >10 V) et la puissance des appareils connectés. Si la tension est trop basse, rechargez ou remplacez la batterie.

Quelle est la différence entre les modèles SGM et SGPE ?

Les modèles SGM (comme le SGM-3000W) produisent une onde modifiée (sinusoïdale modifiée), tandis que les modèles SGPE produisent une vraie onde sinusoïdale, plus adaptée aux appareils électroniques sensibles.

Puis-je utiliser l'onduleur pour des appareils électroniques sensibles (ordinateur, TV) ?

Il est déconseillé car l'onde modifiée peut provoquer des interférences ou endommager certains appareils. Pour les appareils sensibles, préférez un onduleur à onde sinusoïdale pure (modèle SGPE).

Comment utiliser la télécommande sans fil ?

Dépliez complètement l'antenne de la télécommande et pointez-la vers l'onduleur. Appuyez sur le bouton A pour allumer et B pour éteindre. La portée maximale est de 100 mètres.

Quel type de batterie dois-je utiliser ?

Utilisez une batterie au plomb 12 V (ou batterie lithium compatible) capable de fournir un courant suffisant. La capacité recommandée dépend de la charge, mais assurez-vous que la tension d'entrée est bien de 12 V CC.

Que faire si le fusible de l'onduleur grille ?

Éteignez l'onduleur et débranchez la batterie. Remplacez le fusible par un fusible de même capacité (10 A pour le SGM-3000W). Vérifiez que la connexion n'était pas inversée avant de rallumer.

MODE D'EMPLOI SGM-3000W Vevor

ONDULEUR

Nous continuons à nous engager à vous fournir des outils à prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

SGM-1500WSGPE-1000W

SGPE-2000W

(L'image est uniquement à titre de référence, veuillez vous référer à l'objet réel)

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire les instructions du manuel avec soin.

Ce produit est soumis aux dispositions de la directive européenne

2012/19/CE. Le symbole représentant une poubelle sur roulettes barrée

indique que le produit nécessite une collecte séparée des déchets dans le

Union européenne. Ceci s'applique au produit et à tous les accessoires.

marqué de ce symbole. Les produits marqués comme tels ne peuvent pas être

jetés avec les ordures ménagères normales, mais doivent être apportés à un

point de collecte pour le recyclage des appareils électriques et électroniques.

INSTRUCTIONS

Veuillez lire attentivement ce manuel avant d'utiliser les produits. Merci d'avoir choisi l'onduleur que nous fournissons. Nous espérons que

les produits peuvent vous apporter le service le plus satisfaisant.

1. La puissance de la charge (appareils), c'est-à-dire la sortie de l'onduleur,

ne doit pas être supérieure à la puissance nominale, ce qui pourrait entraîner l'arrêt du travail de l'onduleur.

1. La puissance de charge des appareils, également connue sous le nom de sortie de

l'onduleur, ne doit pas dépasser la puissance nominale, car cela pourrait entraîner un dysfonctionnement de l'onduleur.

1. Lorsqu'il est connecté à une charge inductive ou capacitive, la puissance de l'onduleur

devrait être 4 à 6 fois supérieure à la puissance de charge (c'est-à-dire 4 à 6 fois la puissance de démarrage).

1. Rouge au pôle positif, noir au pôle négatif, veuillez le connecter correctement.

Une connexion inversée ferait fondre le fusible ; il pourrait fonctionner normalement après son remplacement et une connexion correcte.

1. Interdit de brancher l'onduleur sur le secteur.

Description du produit.

Cet onduleur haute fréquence a adopté la technologie SPWM et il est hautement

efficace et fiable. Le produit a passé la norme ISO 9001:2000. Cependant, un fonctionnement inapproprié

ou une mauvaise utilisation peut toujours causer des blessures ou des pertes. Les instructions et informations

fournies dans ce manuel doivent être respectées à tout moment.

Paramètres techniques.

Modèle	SGM-1500W	SGM-3000W	SGPE-1000W	SGPE-2000W	SGPE-3000W
Tension de sortie	Amérique du Nord : AC120V Europe/Australie : AC230V
Fréquence de sortie	Amérique du Nord 60 Hz Europe/Australie : 50 Hz
Tension d'entrée	DC12V
Perte sans charge	1,2A CC
Onde de sortie	Vague modifiée		Onde sinusoidale
Puisance nominale	1500W	3000W	1000W	2000W	3000W
Surtension	3000W	6000W	2000W	4000W	6000W
Démarriage progressif	OUI
Efficacité	≥85%
Régulation AC	THD 6 % (charge linéaire)
Surtensionfermeture	≥15,5 V CC
Basse tensionfermeture	≤10 V CC
Surchauffefermeture	Supérieur à 80
Ambienttempérature	-10 --- +45

Remarque : gardez l'alimentation électrique autour de la ventilation au sec, à moins de 1 mètre ne doit pas avoir d'objets inflammables, prévenir strictement la cause de l'incendie.

Fonctions de protection.

1. Protection contre les surcharges : en cas de surcharge de 125 %, l'onduleur enverra une alarme et arrêtera de travailler après 20 secondes.
2. Protection contre les courts-circuits : lorsqu'il y a un court-circuit dans la sortie de l'onduleur, l'onduleur éteindra automatiquement la sortie jusqu'à ce que le problème de court-circuit soit résolu et la sortie puisse être restaurée.
3. Protection contre la surchauffe : lorsque la température intérieure de l'onduleur atteint 80 °C, le voyant d'indication ROUGE sera allumé. L'onduleur cessera de fonctionner. Une fois que la température descendra au niveau accepté, l'onduleur reprendra automatiquement le travail.
4. Protection contre la sous-tension : lorsque la tension de la batterie est inférieure au niveau réglé, l'onduleur enverra une alarme par un bip. Lorsque la tension de la batterie reste tombant à son niveau d'arrêt, l'onduleur émettra un bip et la LED ROUGE s'allumera, l'onduleur cessera de fonctionner. Lorsque la tension de la batterie augmentera jusqu'à son niveau de redémarrage, l'onduleur reprendra automatiquement son fonctionnement.
5. Protection contre les surtensions : lorsque la tension d'entrée est supérieure au niveau réglé, l'onduleur cessera de fonctionner. Lorsque la tension d'entrée est normale, il reprendra automatiquement le travail.
6. Protection de connexion inversée : une fois la connexion inversée établie, le fusible de l'onduleur sera brûlé. Dans ce cas, veuillez éteindre l'onduleur, débrancher la source d'alimentation, et changer le fusible. Remarque : LA CONNEXION INVERSE EST STRICTEMENT INTERDITE.

Installation.

1. La fonction de l'onduleur est de convertir la tension DC en AC 120V/230V. Avant la connexion, veuillez vous assurer que l'onduleur est éteint. 2. Lorsque vous connectez l'onduleur à la batterie, assurez-vous que la tension de la batterie est conforme à la tension de référence de l'onduleur !!!
2. Connectez le câble rouge de l'onduleur au pôle positif de la batterie, connectez le câble noir de l'onduleur au pôle négatif de la batterie. Ne connectez pas les câbles à l'envers, sinon le fusible de l'onduleur sera brûlé.
3. Allumez l'interrupteur d'alimentation de l'onduleur, auquel cas le voyant lumineux vert (bleu) s'allume, indiquant que l'onduleur fonctionne correctement.
4. Veuillez connecter les charges à la sortie CA de l'onduleur, veuillez ne pas surcharger. En cas de surcharge, l'onduleur enverra une alarme et s'arrêtera de fonctionner. Pour redémarrer l'onduleur, veuillez d'abord l'éteindre pendant 5 secondes, réduire la charge et le rallumer.

MESURES DE SÉCURITÉ

L'onduleur a une température et une pression élevées. Veuillez

vous conformer au code de sécurité et aux instructions d'utilisation avant d'utiliser l'onduleur, sinon cela pourrait entraîner des blessures corporelles et des dommages matériels.

Attention : notre société ne répond pas en cas de violation des règles de sécurité.

et le niveau de sécurité.

Différentes marques et tailles de batteries ont une tension CC différente. Veuillez

vous assurer que l'entrée de tension correspond à la batterie. Veuillez contacter le

fabricant si vous avez besoin de plus de détails. En raison de la modification de la configuration, de la

structure et de la sous-unité du système, cela pourrait avoir un effet sur la propriété. S'il vous plaît, contactez

fabricant avant de l'exécuter.

Un contact immédiat ou indirect avec des objets humides est à éviter.

Danger.

Les onduleurs sont conçus, fabriqués et testés conformément aux normes de sécurité.

Cependant, en tant que produit électrique et électronique, il doit être installé, utilisé et entretenu strictement selon les instructions de sécurité associées comme suit :

1. La connexion inverse entre l'onduleur et la batterie est strictement interdite, cela brûlera le fusible de l'onduleur.
2. Veuillez vérifier si la tension de la batterie correspond à celle de l'onduleur. Tension d'entrée CC, une connexion inadaptée entre l'onduleur et la batterie peut causer de graves dommages.
3. Vérifiez si les connexions sont correctes, assurez-vous que les connexions sont serrées et fermes.
4. Ne rallongez pas le câble d'alimentation de l'onduleur.
5. Lorsque l'onduleur n'est pas utilisé, veuillez l'éteindre et le déconnecter.

onduleur du système.

1. Évitez tout contact avec des corps étrangers ou des fluides. Ne touchez pas l'onduleur

avec une main mouillée. Gardez le produit hors de portée des enfants. Évitez de l'utiliser dans des zones

humides, poussiéreuses et à haute température. N'utilisez pas ce produit dans un environnement inflammable et

zone combustible.

1. Installez le produit dans un endroit bien ventilé, évitez d'utiliser ce produit sur ou

à proximité d'objets chauds tels que des radiateurs électriques, etc. Ne couvrez pas l'onduleur,

évitez le soleil direct, l'humidité et l'eau.

1. Cet onduleur ne peut pas être connecté en parallèle. 9. Il

est strictement interdit de connecter ce produit au réseau municipal.

1. N'essayez pas de réparer l'onduleur. Une fois l'onduleur ouvert, la garantie est annulée.

Dépannage.

Lorsqu'il n'y a aucune sortie, veuillez vérifier les points suivants :

1. Utilisation excessive d'appareils électriques, charge trop lourde. Solution : réduisez les appareils électriques, la consommation de puissance électrique totale doit être inférieure à la puissance nominale de l'onduleur.
2. Protection contre la surchauffe. Solution de contournement : réduisez le refroidissement de la charge et redémarrez après 15 minutes. (La température estivale est élevée ou les conditions de dissipation thermique sont mauvaises, il convient de réduire de manière appropriée l'utilisation de la puissance totale des appareils électriques.)
3. Une fois le fusible grillé, le fusible de même capacité doit être remplacé.
4. Assurez-vous que le câble reliant la batterie est fermement connecté.
5. Basse tension de la batterie ; veuillez charger la batterie.
6. Batterie épuisée : veuillez changer la batterie, la batterie peut être épuisée au cours des années.

Accessoires aléatoires.

Les produits sont soigneusement testés et inspectés avant expédition, mais il est toujours possible de recevoir des dommages pendant le transport. Veuillez vérifier soigneusement l'équipement avant installation. En cas de dommage, contactez le distributeur à temps.

1. Câble de connexion de la batterie 2
2. Une copie du manuel d'instructions du produit 3. Une

copie du fusible de rechange de la voiture :

SGM-1500W*6

SGM-3000W*10

SGPE-1000W * 4

SGPE-2000W * 6

SGPE-3000W*10

1. Ensemble d'écrans externes (seuls les modèles répertoriés sont disponibles) :

SGPE-1000W/SGPE-2000W/SGPE-3000W *1

Schéma du panneau.

1. 1000W

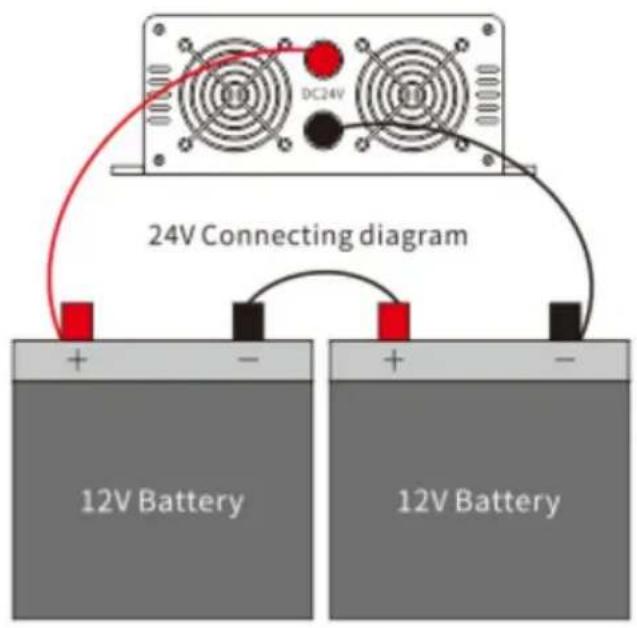

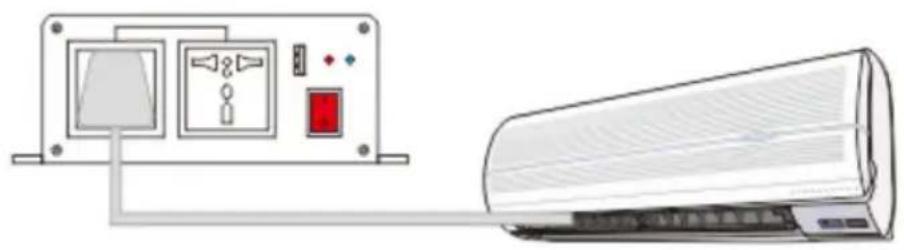

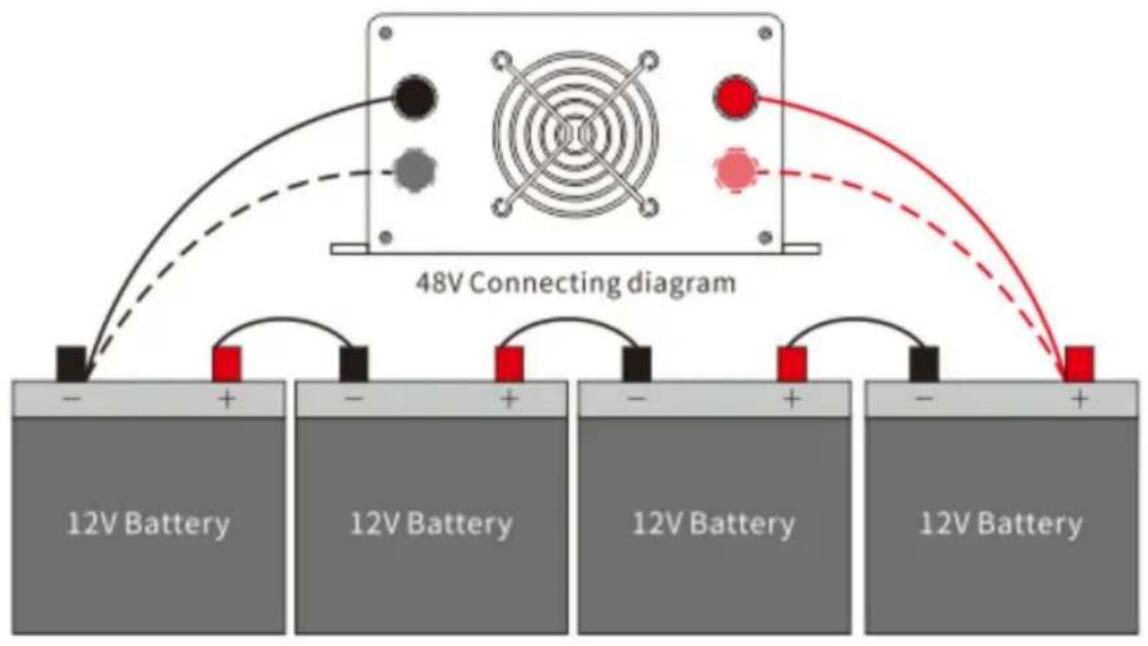

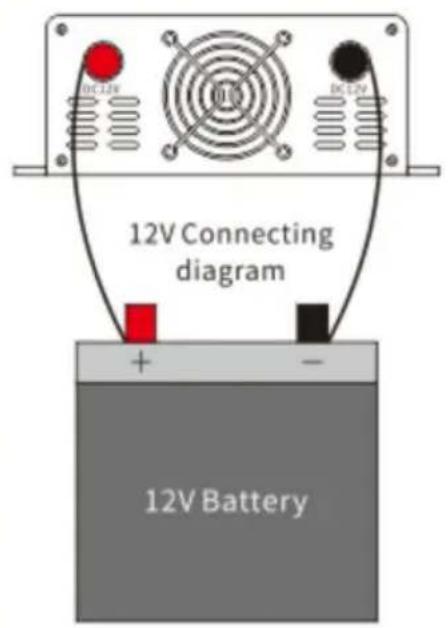

3. Schéma de connexion

Schéma de connexion

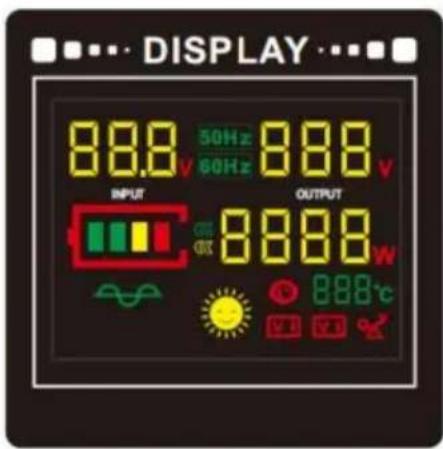

écran d'affichage

Tension d'entrée

Température de fonctionnement

Tension de sortie CA

Protection contre les sous-tensions

Puissance des charges

Protection contre les surtensions

Niveau de la batterie

Protection contre les températures excessives

Fréquence

Protection contre les surcharges

Instructions d'utilisation de la télécommande sans fil.

L'onduleur peut être allumé et éteint à distance via une télécommande sans fil.

Rétractez l'antenne, retirez toutes les antennes lorsqu'elles sont utilisées et poussez l'antenne lorsqu'elles ne sont pas utilisées.

Appuyez sur A pour activer la sortie de l'onduleur

Le bouton B éteint la sortie du tendeur.

Note :

La distance recommandée pour la télécommande est de 100 mètres ou moins. Veuillez déplier toutes les antennes de la télécommande pendant l'utilisation !

Lorsque la télécommande ne fonctionne pas, remplacez la pile à l'intérieur de la télécommande.

Le modèle de batterie interne est : 23A 12V.

Fabricant : Shanghai Xinmu Ye You Xiang Gong Si.

Adresse : Shuangcheng Lu 803 Nong 11 Hao 1602A-1609 Shi, Baoshan Qu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, TESTWOOD NSW 2122, Australie.

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730.
