SGPE-1000W - Onduleur électrique Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur électrique
Marque	Vevor
Modèle	SGPE-1000W
Tension d'entrée	DC 12 V
Tension de sortie	AC 230 V (50 Hz) pour Europe/Australie ; AC 120 V (60 Hz) pour Amérique du Nord
Puissance nominale	1000 W
Puissance de surtension	2000 W
Type d'onde	Onde sinusoïdale
Rendement	≥ 85 %
Perte sans charge	1,2 A CC
Fonctions de protection	Surcharge, court-circuit, surchauffe, basse tension, surtension, inversion de polarité
Démarrage progressif	Oui
Tension de coupure basse	≤ 10 V CC
Tension de coupure haute	≥ 15,5 V CC
Température ambiante	-10 °C à +45 °C
Ventilation	Installer dans un endroit sec et bien ventilé, sans objets inflammables à moins d'1 mètre
Accessoires inclus	Câble de connexion batterie, fusible de rechange (4 pièces), télécommande sans fil, manuel d'instructions
Entretien	Garder au sec, éviter la poussière et les hautes températures ; ne pas couvrir l'appareil
Sécurité	Ne pas brancher sur le secteur ; ne pas ouvrir le boîtier ; éviter tout contact avec l'eau
Réparabilité	Fusible remplaçable ; ne pas tenter de réparer soi-même

FOIRE AUX QUESTIONS - SGPE-1000W Vevor

Comment connecter l'onduleur à la batterie ?

Connectez le câble rouge au pôle positif (+) de la batterie et le câble noir au pôle négatif (-). Assurez-vous que la batterie est en 12 V CC. Ne pas inverser les connexions, cela ferait fondre le fusible.

Que faire si l'onduleur ne fonctionne pas et émet une alarme ?

Cela peut indiquer une surcharge, une surtension ou une basse tension. Vérifiez que la puissance totale des appareils connectés est inférieure à 1000 W, que la batterie est chargée (tension entre 10,5 V et 15 V), et que l'appareil n'est pas en surchauffe. Réduisez la charge et redémarrez après 15 minutes.

Comment utiliser la télécommande sans fil ?

Dépliez l'antenne de la télécommande. Appuyez sur le bouton A pour activer la sortie de l'onduleur, et sur B pour l'éteindre. La portée est d'environ 100 mètres. Si la télécommande ne fonctionne pas, remplacez la pile (modèle 23A 12V).

Quels appareils puis-je brancher sur cet onduleur ?

Des appareils dont la puissance totale ne dépasse pas 1000 W en continu. Pour les charges inductives (moteurs, réfrigérateurs), la puissance de démarrage peut être 4 à 6 fois supérieure, prévoyez une marge. Utilisez de préférence des appareils à onde sinusoïdale compatible.

Le voyant rouge s'allume, que signifie-t-il ?

Le voyant rouge indique une anomalie : surcharge, surchauffe, basse tension ou surtension. Consultez la section dépannage du manuel. Par exemple, en cas de surchauffe (température interne > 80 °C), l'onduleur s'éteint et redémarre automatiquement après refroidissement.

Puis-je brancher l'onduleur sur une prise secteur ?

Non, strictement interdit. Cet onduleur convertit le 12 V CC d'une batterie en 230 V CA. Le brancher sur le secteur endommagerait l'appareil et présenterait un danger.

Comment remplacer le fusible ?

Débranchez l'onduleur de la batterie. Ouvrez le compartiment fusible (situé près des bornes). Remplacez le fusible grillé par un fusible de même capacité (pour SGPE-1000W : 4 pièces fournies). Reconnectez correctement la batterie.

L'onduleur doit-il être installé dans un endroit particulier ?

Oui, installez-le dans un endroit sec, bien ventilé, à l'abri de la lumière directe du soleil et de l'humidité. Ne placez pas d'objets inflammables à moins d'1 mètre. La température ambiante doit être entre -10 °C et +45 °C.

Que faire si la batterie se décharge rapidement ?

Vérifiez que la charge connectée ne dépasse pas 1000 W. Une batterie vieille ou de faible capacité peut se décharger rapidement. Rechargez la batterie ou remplacez-la si elle est épuisée. Assurez-vous que les connexions sont serrées.

L'onduleur peut-il être utilisé avec des panneaux solaires ?

Oui, à condition que les panneaux solaires alimentent une batterie 12 V avec un régulateur de charge adapté. L'onduleur se connecte ensuite à la batterie. Ne pas connecter directement les panneaux à l'onduleur.

MODE D'EMPLOI SGPE-1000W Vevor

ONDULEUR

MODÈLE : SGM-1500W/SGM-3000W

SGPE-1000W/SGPE-2000W/SGPE-3000W

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés.

par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

ONDULEUR

SGM-1500W/SGPE-1000W

SGPE-2000W

(L'image est uniquement à titre de référence, veuillez vous référer à l'objet réel)

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

Contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant d'utiliser l'appareil. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner si nous ne vous informons plus en cas de mises à jour technologiques ou logicielles de notre produit.

Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire les instructions manuel avecsoin.

Ce produit est soumis aux dispositions de la directive européenne2012/19/CE. Le symbole représentant une poubelle sur roulettes barréeindique que le produit nécessite une collecte séparée des déchets dans leUnion européenne. Ceci s'applique au produit et à tous les accessoiresmarqué de ce symbole. Les produits marqués comme tels ne peuvent pas êtrejeté avec les ordures ménagères normales, mais doit être apporté à unpoint de collecte pour le recyclage des appareils électriquéelectroniques

INSTRUCTIONS

Veuillez lire attentivement ce manuel avant d'utiliser les produits. Merci d'avoir choisi l'onduleur que nous fournissons. Nous espérons que les produits pourront vous apporter le service le plus satisfaisant.

1. La puissance de la charge (appareils), c'est-à-dire la sortie de l'onduleur, ne doit pas être supérieure à la puissance nominale, ce qui pourrait entraîner l'arrêt du travail de l'onduleur.
2. La puissance de charge des appareils, également connue sous le nom de sortie de l'onduleur, ne doit pas dépasser la puissance nominale, car cela pourrait entraîner un dysfonctionnement de l'onduleur.
3. Lorsqu'il est connecté à une charge inductive ou capacitive, la puissance de l'onduleur devrait être 4 à 6 fois supérieure à la puissance de charge (c'est-à-dire 4 à 6 fois la puissance de démarrage).
4. Rouge au pôle positif, noir au pôle négatif, veuillez le connecter correctement. Une connexion inversée ferait fondre le fusible ; il pourrait fonctionner normalement après son remplacement et une connexion correcte.
5. Interdit de brancher l'onduleur sur le secteur.

Description du produit.

Cet onduleur haute fréquence a adopté la technologie SPWM et il est hautement

efficace et fiable. Le produit a passé la norme ISO9001:2000. Cependant, une utilisation

inappropriée ou une mauvaise utilisation peut toujours causer des blessures ou des pertes. Les instructions et informations

fournies dans ce manuel doivent être respectées à tout moment.

Paramètres techniques.

Modèle	SGM-1500W	SGM-3000W	SGPE-1000W	SGPE-2000W	SGPE-3000W
Tension de sortie	Amérique du Nord : AC120V Europe/Australie : AC230V
Fréquence de sortie	Amérique du Nord 60 Hz Europe/Australie : 50 Hz
Tension d'entrée	DC12V
Perte sans charge	1,2A CC
Onde de sortie	Vague modifiée		Onde sinusoidale
Puissance nominale	1500W	3000W	1000W	2000W	3000W
Surtension	3000W	6000W	2000W	4000W	6000W
Démarrage progressif	OUI
Efficacité	≥85%
Régulation AC	THD 6 % (charge linéaire)
Surtension fermeture	≥15,5 V CC
Basse tension fermeture	≤10 V CC
Surchauffe fermeture	Supérieur à 80
Ambiant température	-10 --- +45

Remarque : gardez l'alimentation électrique et la ventilation au sec. Aucun objet inflammable ne doit se trouver à moins de 1 mètre. Prévenir strictement les risques d'incendie.

Fonctions de protection.

1. Protection contre les surcharges : en cas de surcharge de 125 %, l'onduleur enverra une alarme et cessera de fonctionner après 20 secondes.
2. Protection contre les courts-circuits : lorsqu'il y a un court-circuit dans la sortie de l'onduleur, l'onduleur éteindra automatiquement la sortie jusqu'à ce que le problème soit résolu, puis la sortie peut être restaurée.
3. Protection contre la surchauffe : lorsque la température interne de l'onduleur atteint 80 °C, le voyant d'indication ROUGE s'allume. L'onduleur cesse de fonctionner. Une fois que la température descend à un niveau acceptable, l'onduleur reprend automatiquement son fonctionnement.
4. Protection basse tension : lorsque la tension de la batterie est inférieure au niveau de réglage, l'onduleur émet une alarme sonore (bip). Lorsque la tension de la batterie continue de chuter jusqu'à son niveau d'arrêt, l'onduleur émet un bip et la LED ROUGE s'allume. L'onduleur cesse de fonctionner. Lorsque la tension de la batterie remonte jusqu'à son niveau de redémarrage, l'onduleur reprend automatiquement son fonctionnement.
5. Protection contre les surtensions : lorsque la tension d'entrée est supérieure au niveau de réglage, l'onduleur cesse de fonctionner. Lorsque la tension d'entrée redevient normale, il reprend automatiquement son fonctionnement.
6. Protection contre l'inversion de polarité : en cas d'inversion de polarité, le fusible de l'onduleur grille. Dans ce cas, éteignez l'onduleur, débranchez la source d'alimentation et remplacez le fusible.

Remarque : L'INVERSION DE POLARITÉ EST STRICTEMENT INTERDITE.

Installation.

1. La fonction de l'onduleur est de convertir la tension continue de 12 V en courant alternatif de 120 V/230 V. Avant le branchement, assurez-vous que l'onduleur est éteint.
2. Lorsque vous connectez l'onduleur à la batterie, assurez-vous que la tension de la batterie est conforme à la tension de référence de l'onduleur !!!
3. Connectez le câble rouge de l'onduleur à la borne positive de la batterie. Connectez le câble noir de l'onduleur à la borne négative de la batterie. Ne connectez pas les câbles à l'envers, sinon le fusible de l'onduleur grillera.
4. Allumez l'interrupteur d'alimentation de l'onduleur. Le voyant lumineux vert (ou bleu) s'allume, indiquant que l'onduleur fonctionne correctement.
5. Connectez les charges à la sortie CA de l'onduleur. Veillez à ne pas le surcharger. En cas de surcharge, l'onduleur émet une alarme et cesse de fonctionner. Pour redémarrer l'onduleur, éteignez-le d'abord pendant 5 secondes, réduisez la charge, puis rallumez-le.

MESURES DE SÉCURITÉ

L'onduleur atteint des températures et des pressions élevées. Veuillez lire

et respecter le code de sécurité et les instructions d'utilisation avant d'utiliser l'onduleur, sinon cela pourrait entraîner des blessures corporelles et des dommages matériels.

Attention : notre société décline toute responsabilité en cas de non-respect des consignes de sécurité.

et du niveau de sécurité.

Différentes marques et tailles de batteries ont des tensions continues différentes. Il est possible que

vous deviez vous assurer que la tension d'entrée correspond à celle de la batterie. Veuillez contacter le

fabricant si vous avez besoin de plus de détails. En raison de modifications de la configuration, de la

structure et des sous-ensembles du système, cela pourrait avoir un impact sur les performances. Veuillez contacter le

fabricant avant de procéder à toute modification.

Un contact direct ou indirect avec des objets humides peut entraîner un

danger.

Les onduleurs sont conçus, fabriqués et testés conformément aux normes de sécurité.

Cependant, en tant que produit électrique, il doit être installé, utilisé

et entretenu strictement selon les instructions de sécurité associées comme suit :

1. La connexion inverse entre l'onduleur et la batterie est strictement

interdite, cela brûlera le fusible de l'onduleur.

1. Veuillez vérifier si la tension de la batterie correspond à celle de l'onduleur.

Tension d'entrée CC, une connexion inadaptée entre l'onduleur et la batterie peut

causer de graves dommages.

1. Vérifiez si les connexions sont correctes, assurez-vous que les connexions

sont serrées et fermes.

1. Ne rallongez pas le câble d'alimentation de l'onduleur.
2. Lorsque l'onduleur n'est pas utilisé, veuillez l'éteindre et le déconnecter.

onduleur du système.

1. Évitez tout contact avec des corps étrangers ou des fluides. Ne touchez pas l'onduleur

avec une main mouillée. Gardez le produit hors de portée des enfants. Évitez de l'utiliser dans des zones

humides, poussiéreuses et à haute température. N'utilisez pas ce produit dans un environnement inflammable et

combustible.

1. Installez le produit dans un endroit bien ventilé, évitez d'utiliser ce produit sur ou

à proximité d'objets chauds tels que des radiateurs électriques, etc. Ne couvrez pas l'onduleur,

évitez le soleil direct, l'humidité et l'eau.

1. Cet onduleur ne peut pas être connecté en parallèle. 9. Il est strictement interdit de connecter ce produit au réseau municipal.
2. N'essayez pas de réparer l'onduleur. Une fois l'onduleur ouvert, la garantie est annulée.

Dépannage.

Lorsqu'il n'y a aucune sortie, veuillez vérifier les points suivants :

1. Utilisation excessive d'appareils électriques, charge trop lourde. Solution : réduire les appareils électriques, la consommation de puissance électrique totale doit être inférieure à la puissance nominale de l'onduleur.
2. Protection contre la surchauffe. Solution : Réduisez la charge et redémarrez après 15 minutes. (La température estivale est élevée ou les conditions de dissipation thermique sont mauvaises, il convient de réduire de manière appropriée l'utilisation de la puissance totale des appareils électriques.)
3. Une fois le fusible grillé, le fusible de même capacité doit être remplacé.
4. Assurez-vous que le câble reliant la batterie est fermement connecté.
5. Basse tension de la batterie ; veuillez charger la batterie.
6. Batterie épuisée : veuillez changer la batterie, la batterie peut être épuisée au cours des années.

Accessoires aléatoires.

Les produits sont soigneusement testés et inspectés avant expédition, mais il est toujours possible de recevoir des dommages pendant le transport. Veuillez vérifier soigneusement l'équipement avant installation. En cas de dommage, contactez le distributeur à temps.

1. Câble de connexion de la batterie
2. Une copie du manuel d'instructions du produit. Une copie du fusible de rechange de la voiture :

SGM-1500W * 6
SGM-3000W * 10
SGPE-1000W * 4
SGPE-2000W * 6
SGPE-3000W * 10

1. Ensemble d'écrans externes (seuls les modèles répertoriés sont disponibles) : SGPE-1000W/SGPE-2000W/SGPE-3000W *1

Schéma du panneau.

1. 1000W

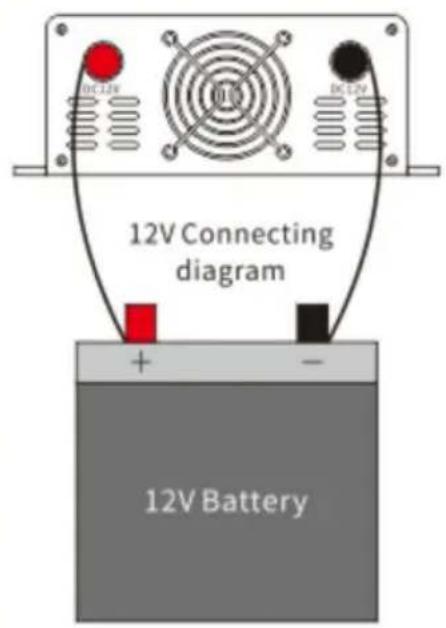

3. Schéma de connexion

Schéma de connexion

Instructions d'utilisation de la télécommande sans fil.

L'onduleur peut être allumé et éteint à distance via une télécommande sans fil.

Rétractez l'antenne, retirez toutes les antennes lorsqu'elles sont utilisées et poussez l'antenne lorsqu'elles ne sont pas utilisées.

Appuyez sur A pour activer la sortie de l'onduleur

Le bouton B éteint la sortie de l'onduleur

Note :

La distance recommandée pour la télécommande est de 100 mètres ou moins. Veuillez déplier toutes les antennes de la télécommande pendant l'utilisation !

Lorsque la télécommande ne fonctionne pas, remplacez la pile à l'intérieur de la télécommande.

Le modèle de batterie interne est : 23A 12V
