SGPE-1000W - Wechselrichter Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Wechselrichter
Marke	Vevor
Modell	SGPE-1000W
Eingangsspannung	DC 12 V
Ausgangsspannung	AC 230 V (50 Hz) für Europa/Australien; AC 120 V (60 Hz) für Nordamerika
Nennleistung	1000 W
Spitzenleistung	2000 W
Wellenform	Sinuswelle
Wirkungsgrad	≥ 85 %
Leerlaufverlust	1,2 A DC
Schutzfunktionen	Überlast, Kurzschluss, Übertemperatur, Unterspannung, Überspannung, Verpolung
Sanftanlauf	Ja
Unterspannungsabschaltung	≤ 10 V DC
Überspannungsabschaltung	≥ 15,5 V DC
Umgebungstemperatur	-10 °C bis +45 °C
Belüftung	An einem trockenen, gut belüfteten Ort installieren, ohne entflammbare Gegenstände in einem Abstand von weniger als 1 Meter
Mitgeliefertes Zubehör	Batterieanschlusskabel, Ersatzsicherungen (4 Stück), Funkfernbedienung, Bedienungsanleitung
Wartung	Trocken halten, Staub und hohe Temperaturen vermeiden; das Gerät nicht abdecken
Sicherheit	Nicht an das Stromnetz anschließen; das Gehäuse nicht öffnen; Kontakt mit Wasser vermeiden
Reparierbarkeit	Sicherung austauschbar; nicht versuchen, selbst zu reparieren

Häufig gestellte Fragen - SGPE-1000W Vevor

Wie schließe ich den Wechselrichter an die Batterie an?

Schließen Sie das rote Kabel an den Pluspol (+) der Batterie und das schwarze Kabel an den Minuspol (-) an. Stellen Sie sicher, dass die Batterie 12 V DC hat. Vertauschen Sie die Anschlüsse nicht, sonst schmilzt die Sicherung.

Was tun, wenn der Wechselrichter nicht funktioniert und einen Alarm abgibt?

Dies kann auf eine Überlast, Überspannung oder Unterspannung hinweisen. Überprüfen Sie, ob die Gesamtleistung der angeschlossenen Geräte unter 1000 W liegt, ob die Batterie geladen ist (Spannung zwischen 10,5 V und 15 V) und ob das Gerät nicht überhitzt ist. Reduzieren Sie die Last und starten Sie nach 15 Minuten neu.

Wie verwende ich die Funkfernbedienung?

Klappen Sie die Antenne der Fernbedienung aus. Drücken Sie die Taste A, um den Ausgang des Wechselrichters zu aktivieren, und B, um ihn auszuschalten. Die Reichweite beträgt etwa 100 Meter. Wenn die Fernbedienung nicht funktioniert, ersetzen Sie die Batterie (Modell 23A 12V).

Welche Geräte kann ich an diesen Wechselrichter anschließen?

Geräte, deren Gesamtleistung 1000 W Dauerleistung nicht überschreitet. Bei induktiven Lasten (Motoren, Kühlschränke) kann die Anlaufleistung 4- bis 6-mal höher sein, planen Sie einen Spielraum ein. Verwenden Sie vorzugsweise Geräte, die mit Sinuswelle kompatibel sind.

Die rote Leuchte leuchtet, was bedeutet das?

Die rote Leuchte zeigt eine Störung an: Überlast, Übertemperatur, Unterspannung oder Überspannung. Konsultieren Sie den Abschnitt zur Fehlerbehebung im Handbuch. Zum Beispiel bei Übertemperatur (Innentemperatur > 80 °C) schaltet sich der Wechselrichter aus und startet nach Abkühlung automatisch neu.

Kann ich den Wechselrichter an eine Steckdose anschließen?

Nein, streng verboten. Dieser Wechselrichter wandelt 12 V DC einer Batterie in 230 V AC um. Der Anschluss an das Stromnetz würde das Gerät beschädigen und eine Gefahr darstellen.

Wie ersetze ich die Sicherung?

Trennen Sie den Wechselrichter von der Batterie. Öffnen Sie das Sicherungsfach (befindet sich in der Nähe der Anschlüsse). Ersetzen Sie die defekte Sicherung durch eine Sicherung gleicher Kapazität (für SGPE-1000W: 4 Stück im Lieferumfang). Schließen Sie die Batterie wieder korrekt an.

Muss der Wechselrichter an einem bestimmten Ort installiert werden?

Ja, installieren Sie ihn an einem trockenen, gut belüfteten Ort, geschützt vor direkter Sonneneinstrahlung und Feuchtigkeit. Platzieren Sie keine entflammbaren Gegenstände in einem Abstand von weniger als 1 Meter. Die Umgebungstemperatur sollte zwischen -10 °C und +45 °C liegen.

Was tun, wenn sich die Batterie schnell entlädt?

Überprüfen Sie, ob die angeschlossene Last 1000 W nicht überschreitet. Eine alte oder schwache Batterie kann sich schnell entladen. Laden Sie die Batterie auf oder ersetzen Sie sie, wenn sie erschöpft ist. Stellen Sie sicher, dass die Anschlüsse fest sind.

Kann der Wechselrichter mit Solarmodulen verwendet werden?

Ja, unter der Voraussetzung, dass die Solarmodule eine 12 V-Batterie mit einem geeigneten Laderegler versorgen. Der Wechselrichter wird dann an die Batterie angeschlossen. Schließen Sie die Module nicht direkt an den Wechselrichter an.

BEDIENUNGSANLEITUNG SGPE-1000W Vevor

Technischer Support und Garantiezertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

WECHSELRICHTER

SGM-1500WSGPE-1000W

SGPE-2000W

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

BRAUCHEN SIE HILFE? KONTAKTIERE UNS!

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen

Lesen Sie die Bedienungsanleitung sorgfältig durch.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne

weist darauf hin, dass das Produkt getrennt gesammelt werden muss.

Europäische Union. Dies gilt für das Produkt und sämtliches Zubehör,

das mit diesem Symbol gekennzeichnet ist. Produkte, die so gekennzeichnet sind, dürfen nicht

mit dem normalen Hausmüll entsorgt werden, sondern müssen zu einer Recycling-Sammelstelle gebracht werden.

Sammelstelle für das Recycling von Elektro- und Elektronikgeräten.

ANWEISUNGEN

Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Produkt verwenden. Vielen

Dank, dass Sie sich für den von uns angebotenen Wechselrichter entschieden haben. Wir hoffen, dass unsere

Produkte Ihnen den zufriedenstellendsten Service bieten können.

1. Die Leistung der Last (Geräte), auch bekannt als der Ausgang des Wechselrichters,

darf nicht größer als die Nennleistung sein, da dies dazu führen kann, dass der Wechselrichter nicht mehr funktioniert.

1. Die Lastleistung der Geräte, auch Leistung der Geräte genannt,

sollte die Nennleistung des Wechselrichters nicht überschreiten, da dies zu einer Fehlfunktion des Wechselrichters führen kann.

1. Bei Anschluss an eine induktive oder kapazitive Last wird der Wechselrichter mit Strom versorgt.

sollte 4-6 mal größer sein als die Lastleistung (also 4-6 mal die Startleistung).

Leistung).

1. Rot an Pluspol, Schwarz an Minuspol, bitte richtig anschließen.

Ein umgekehrter Anschluss würde die Sicherung zum Schmelzen bringen, sie könnte nach dem Austausch normal funktionieren.

Sicherung einsetzen und richtig anschließen.

5. Es ist verboten, den Wechselrichter an das Stromnetz anzuschließen.

Produktbeschreibung.

Dieser Hochfrequenz-Wechselrichter nutzt die SPWM-Technologie und ist hocheffizient.

effizient und zuverlässig. Das Produkt hat ISO9001:2000 bestanden. Allerdings unpassend.

Bedienung oder Missbrauch können dennoch zu Verletzungen oder Verlusten führen. Anweisungen und Informationen.

Die in diesem Handbuch enthaltenen Anweisungen müssen stets befolgt werden.

Technische Parameter.

Modell	SGM-1500W	SGM-3000W	SGPE-1000W	SGPE-2000W	SGPE-3000W
Ausgangsspannung	Nordamerika: AC120V Europa/Australien: AC230V
Ausgangsfrequenz	Nordamerika: 60 Hz Europa/Australien: 50Hz
Eingangsspannung	DC12V
Verlust ohne Last	<1,2A Gleichstrom
Ausgangswelle	Modifizierte Welle		Sinus
Nennleistung	1500W 2000W	3000W	1000W		3000W
Spitzenleistung	3000W	6000W	2000W	4000W	6000W
Weicher Start	JA
Effizienz	ÿ85 %
AC-Verordnung	THD 6 % (lineare Last)
Überspannung Schließung	ÿ15,5 V Gleichstrom
Niederspannung Schließung	ÿ10V DC
Übertemperatur Schließung	Mehr als 80ÿ
Umgebungs Temperatur	-10ÿ --- +45ÿ

Hinweis: Halten Sie die Stromversorgung rund um die Lüftung trocken, innerhalb von 1 Meter darf dies nicht der Fall sein. Wenn Sie brennbare Gegenstände haben, verhindern Sie strikt die Brandursache.

Schutzfunktionen.

1. Überlastschutz: Bei einer Überlastung von 125 % sendet der Wechselrichter Alarm und hört nach 20 Sekunden auf zu arbeiten.
2. Kurzschlussschutz: Wenn am Ausgang des Geräts ein Kurzschluss auftritt, schaltet der Wechselrichter den Ausgang automatisch ab, bis das Problem behoben ist und die Ausgabe wiederhergestellt werden kann.
3. Übertemperaturschutz: Wenn die Innentemperatur des Wechselrichters

80 °C erreicht, leuchtet die ROTE Anzeigeleuchte. Der Wechselrichter stoppt den Betrieb. Sobald die Temperatur auf ein zulässiges Niveau sinkt, schaltet sich der Wechselrichter automatisch wieder ein und arbeitet weiter.

1. Niederspannungsschutz: Wenn die Batteriespannung unter den eingestellten Wert fällt

Wenn der Wechselrichter den eingestellten Pegel erreicht, sendet er einen Alarm durch einen Piepton. Wenn die Batteriespannung weiter auf den Ausschaltpegel fällt, piept der Wechselrichter und die ROTE LED leuchtet. Der Wechselrichter stoppt den Betrieb, bis die Batteriespannung wieder auf den Neustartpegel ansteigt; dann nimmt er den Betrieb automatisch wieder auf.

5. Überspannungsschutz: Wenn die Eingangsspannung höher als der eingestellte Wert ist

Wenn die Eingangsspannung wieder normal ist, funktioniert der Wechselrichter automatisch wieder.

1. Verpolungsschutz: Sobald eine umgekehrte Verbindung besteht, ist die

Die Sicherung des Wechselrichters ist durchgebrannt. Bitte schalten Sie in diesem Fall den Wechselrichter aus, trennen Sie ihn

Trennen Sie die Stromquelle von der Stromversorgung und wechseln Sie die Sicherung.

Hinweis: RÜCKWÄRTSVERBINDUNG IST STRENG VERBOTEN.

Installation.

1. Die Funktion des Wechselrichters besteht darin, die 12-V-Gleichspannung in AC 120 V/230 V umzuwandeln. Vor dem Anschluss stellen Sie bitte sicher, dass der Wechselrichter ausgeschaltet ist.
2. Stellen Sie beim Anschließen des Wechselrichters an die Batterie sicher, dass die Batteriespannung mit der Referenzspannung des Wechselrichters übereinstimmt!!!
3. Verbinden Sie das rote Kabel des Wechselrichters mit dem Pluspol der Batterie. Verbinden Sie das schwarze Kabel des Wechselrichters mit dem Minuspol der Batterie. Schließen Sie das Kabel nicht umgekehrt an, da sonst die Sicherung des Wechselrichters durchbrennt.
4. Schalten Sie den Netzschalter des Wechselrichters ein. An diesem Punkt leuchtet die grüne (blaue) Kontrollleuchte und zeigt damit an, dass der Wechselrichter ordnungsgemäß funktioniert.
5. Bitte schließen Sie die Lasten an den AC-Ausgang des Wechselrichters an, bitte nicht überlasten. Im Falle einer Überlastung sendet der Wechselrichter einen Alarm und stoppt die Arbeit. Um den Wechselrichter neu zu starten, schalten Sie bitte zunächst den Wechselrichter für 5 Sekunden aus, reduzieren Sie die Last und schalten Sie ihn wieder ein.

SICHERHEITSVORKEHRUNG

Der Innenraum des Wechselrichters weist hohe Temperaturen und hohen Druck auf. Bitte lesen Sie die Sicherheitsvorschriften und die Bedienungsanleitung, bevor Sie den Wechselrichter verwenden, oder dies würde zu Personenschäden und Sachschäden führen.

Warnung: Unser Unternehmen übernimmt keine Verantwortung für Sicherheitsverstöße und die Nichteinhaltung des Sicherheitsstandards.

Verschiedene Marken und Größen von Batterien haben unterschiedliche Gleichspannung. Bitte stellen Sie sicher, dass die Eingangsspannung mit der Batterie übereinstimmt. Bitte wenden Sie sich an den Hersteller, wenn Sie weitere Einzelheiten benötigen. Eine Änderung der Konfiguration, Struktur und Untereinheit des Systems hätte Auswirkungen auf das Eigentum. Bitte informieren Sie sich vorher beim Hersteller.

Sofortige Berührungen oder feuchte Dinge und indirekte Berührungen würden Sie in Gefahr bringen.

Die Wechselrichter werden gemäß Sicherheitsstandards entwickelt, hergestellt und getestet. Als elektrisches Produkt muss es jedoch installiert, betrieben und gewartet werden, strikt nach den zugehörigen Sicherheitshinweisen wie folgt:

1. Der umgekehrte Anschluss zwischen Wechselrichter und Batterie ist unbedingt verboten, da sonst die Sicherung des Wechselrichters durchbrennt.
2. Bitte überprüfen Sie noch einmal, ob die Spannung der Batterie mit der Eingangsgleichspannung des Wechselrichters übereinstimmt. Eine nicht übereinstimmende Verbindung zwischen Wechselrichter und Batterie kann schwere Schäden verursachen.
3. Überprüfen Sie noch einmal, ob die Verbindungen korrekt sind, und stellen Sie sicher, dass die Verbindungen fest und sicher sind.
4. Verlängern Sie das Stromkabel des Wechselrichters nicht.

5. Wenn der Wechselrichter nicht verwendet wird, schalten Sie ihn bitte aus und trennen Sie den Wechselrichter vom System.

1. Vermeiden Sie den Kontakt mit Fremdkörpern oder Flüssigkeiten. Berühren Sie den Wechselrichter nicht mit nasser Hand. Halten Sie das Produkt von Kindern fern. Vermeiden Sie die Verwendung in feuchten, staubigen Bereichen oder Bereichen mit hohen Temperaturen. Verwenden Sie dieses Produkt nicht in brennbaren Umgebungen.
2. Installieren Sie das Produkt an einem gut belüfteten Ort. Vermeiden Sie die Verwendung dieses Produkts auf oder in der Nähe von heißen Gegenständen wie Elektroheizungen usw. Decken Sie den Wechselrichter nicht ab. Vermeiden Sie direkte Sonneneinstrahlung, Feuchtigkeit und Wasser.
3. Dieser Wechselrichter kann nicht parallel geschaltet werden.
4. Es ist strengstens verboten, dieses Produkt an das Stadtnetz anzuschließen.
5. Versuchen Sie nicht, den Wechselrichter zu reparieren. Sobald der Wechselrichter geöffnet wird, erlischt die Garantie.

Fehlerbehebung.

Wenn keine Ausgabe erfolgt, überprüfen Sie bitte Folgendes:

1. Übermäßiger Gebrauch von Elektrogeräten, zu schwere Belastung. Lösung: Reduzieren Sie den Stromverbrauch der Elektrogeräte, sodass die Gesamtlast geringer ist als die Nennleistung des Wechselrichters.
2. Überhitzungsschutz. Problemlösung: Reduzieren Sie die Last, kühlen Sie ab und starten Sie nach 15 Minuten neu. (Bei hohen Sommertemperaturen oder schlechten Wärmeableitungsbedingungen sollte die Nutzung der Gesamtleistung der Elektrogeräte entsprechend reduziert werden.)
3. Nachdem die Sicherung durchgebrannt ist, muss die Sicherung mit der gleichen Kapazität ersetzt werden.
4. Stellen Sie sicher, dass das Kabel, das die Batterie verbindet, fest und sicher angeschlossen ist.
5. Niederspannung der Batterie; bitte laden Sie den Akku auf.
6. Batterie erschöpft: Bitte wechseln Sie die Batterie, die Batterie kann über die Jahre erschöpft sein.

Die Produkte werden vor dem Versand sorgfältig getestet und inspiziert, dies ist jedoch dennoch der Fall. Sollte es zu Transportschäden kommen, prüfen Sie das Gerät bitte vor der Installation sorgfältig. Bei Schäden wenden Sie sich bitte rechtzeitig an den Händler.

1. Batterieanschlusskabel 2. Eine Kopie der Bedienungsanleitung des Produkts 3. Eine Kopie

der Kfz-Ersatzsicherung:

SGM-1500W * 6 SGM-3000W * 10 SGPE-1000W * 4 SGPE-2000W * 6 SGPE-3000W * 10

4. Externer Bildschirmsatz (Nur die aufgeführten Modelle sind verfügbar): SGPE-1000W/SGPE-2000W/SGPE-3000W *1

1. 1000W

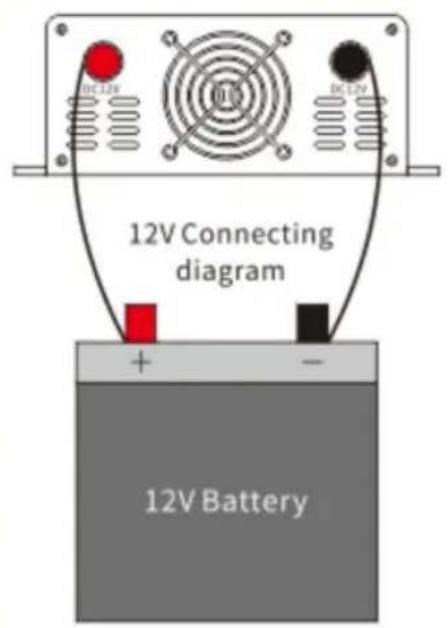

3. Anschlussdiagramm

Anschlussdiagramm

Anleitung zur Verwendung der drahtlosen Fernbedienung.

Über eine Funkfernbedienung lässt sich der Wechselrichter aus der Ferne ein- und ausschalten.

Ziehen Sie die Antenne ein, ziehen Sie alle Antennen heraus, wenn Sie sie verwenden, und schieben Sie die Antenne hinein, wenn Sie sie nicht verwenden.

Drücken Sie A, um den Wechselrichterausgang einzuschalten.

Taste B schaltet den Wechselrichterausgang aus.

Notiz:

Der empfohlene Abstand für die Fernbedienung beträgt bitte 100 Meter oder weniger.

Ziehen Sie während des Gebrauchs alle Antennen der Fernbedienung aus!

Wenn die Fernbedienung nicht funktioniert, ersetzen Sie die Batterie in der Fernbedienung.

Das interne Batteriemodell ist: 23A 12V.
