TM5000 - Wechselrichter Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Wechselrichter
Marke / Modell	Vevor TM5000
Eingangsspannung	DC 12V
Ausgangsspannung	AC 120V oder 230V (je nach Version)
Ausgangsfrequenz	50Hz / 60Hz ±0,5Hz
Nennleistung	5000W
Spitzenleistung (Überspannung)	10-12kW
Ausgangswellenform	Modifizierte Sinuswelle (Modified Sine Wave)
Wirkungsgrad	≥85%
Leerlaufverlust	<1,8A
Betriebstemperatur	-10°C bis +45°C
Schutzfunktionen	Überlast, Kurzschluss, Überhitzung, Unterspannung, Überspannung, Verpolung (über Sicherung)
Im Lieferumfang enthalten	2 Batteriekabel, 1 Handbuch, 16 Ersatzsicherungen, 1 externes Display mit Kabel, 1 Funkfernbedienung
Reichweite der Fernbedienung	Bis zu 100 Meter (Antennen ausgefahren)
Batterie der Fernbedienung	23A 12V
Wartung	Trocken, staubfrei und vor hohen Temperaturen geschützt aufbewahren. Das Gerät nicht abdecken.

Häufig gestellte Fragen - TM5000 Vevor

Wie schließe ich den Wechselrichter an die Batterie an?

Stellen Sie sicher, dass der Wechselrichter ausgeschaltet ist. Schließen Sie das rote Kabel an den Pluspol der Batterie und das schwarze Kabel an den Minuspol an. Vertauschen Sie nicht die Anschlüsse, da sonst die Sicherung durchbrennt.

Was tun, wenn der Wechselrichter keine Ausgangsspannung hat?

Überprüfen Sie die Last: Wenn sie die Nennleistung überschreitet, reduzieren Sie sie. Überprüfen Sie die Temperatur: Bei Überhitzung warten Sie nach Lastreduzierung 15 Minuten. Überprüfen Sie die Sicherung und ersetzen Sie sie bei Bedarf. Überprüfen Sie die Batteriespannung: Laden Sie sie bei niedrigem Stand.

Welche Schutzfunktionen hat der Wechselrichter?

Er schützt vor Überlast (125% → Alarm, dann Abschaltung nach 20s), Kurzschluss (automatische Abschaltung), Überhitzung (>80°C), Unterspannung (Alarm, dann Abschaltung), Überspannung (>16V) und Verpolung (Sicherung).

Kann ich mehrere Wechselrichter parallel schalten?

Nein, es ist strengstens verboten, diesen Wechselrichter parallel zu einem anderen zu schalten.

Kann ich den Wechselrichter an das Stromnetz anschließen?

Nein, das ist verboten. Der Wechselrichter wandelt 12V DC in AC um und darf nicht an das Stromnetz angeschlossen werden.

Wie verwende ich die Funkfernbedienung?

Fahren Sie die Antenne der Fernbedienung aus. Drücken Sie die Taste A, um die Ausgangsspannung des Wechselrichters zu aktivieren, Taste B zum Deaktivieren. Die maximale Reichweite beträgt 100 Meter bei Sichtverbindung.

Was tun, wenn die Sicherung durchbrennt?

Schalten Sie den Wechselrichter aus und trennen Sie die Batterie. Ersetzen Sie die Sicherung durch eine gleicher Kapazität (Ersatzsicherung im Lieferumfang). Stellen Sie sicher, dass die Verbindung korrekt ist, bevor Sie das Gerät wieder einschalten.

Was passiert im Falle einer Überlast?

Wenn die Last 125% der Nennleistung überschreitet, gibt der Wechselrichter einen Alarm aus und schaltet nach 20 Sekunden ab. Reduzieren Sie die Last und starten Sie das Gerät nach 5 Sekunden Ausschaltzeit neu.

Was tun, wenn der Wechselrichter überhitzt?

Die rote Leuchte leuchtet auf und der Wechselrichter schaltet ab. Lassen Sie ihn abkühlen (Temperatur unter 80°C). Reduzieren Sie die Last und verbessern Sie die Belüftung um das Gerät.

Wie warte ich den Wechselrichter?

Vermeiden Sie Feuchtigkeit, Staub und direkte Sonneneinstrahlung. Decken Sie das Gerät nicht ab. Trennen Sie es bei Nichtgebrauch vom Strom. Versuchen Sie nicht, es selbst zu reparieren, da dies die Garantie ungültig macht.

BEDIENUNGSANLEITUNG TM5000 Vevor

Technisches Support- und E-Garantiezertifikat

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet sind solche gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden

ANLEITUNGEN

• Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie die Produkte verwenden.
• Vielen Dank, dass Sie sich für den von uns angebotenen Wechselrichter entschieden haben. Wir hoffen, dass unsere Produkte Ihnen den zufriedenstellendsten Service bieten können.
• Die Leistung der Last (Geräte), auch bekannt als die Leistung des Wechselrichters, sollte nicht größer als die Nennleistung sein, da dies dazu führen kann, dass der Wechselrichter nicht mehr funktioniert.
• Die Lastleistung der Geräte, auch Leistung der Geräte genannt, sollte die Nennleistung des Wechselrichters nicht überschreiten, da dies zu Fehlfunktionen des Wechselrichters führen kann.
• Bei Anschluss an eine induktive oder kapazitive Last sollte die Leistung des Wechselrichters 4-6 mal größer sein als die Lastleistung (also 4-6 mal die Startleistung).
• Rot an den Pluspol, Schwarz an den Minuspol, bitte richtig anschließen.

Ein umgekehrter Anschluss würde die Sicherung zum Schmelzen bringen. Nach dem Ersetzen der Sicherung und dem ordnungsgemäßen Anschließen könnte sie normal funktionieren.

1. Es ist verboten, den Wechselrichter an das Stromnetz anzuschließen.

●Produktbeschreibung.

Dieser Hochfrequenz-Wechselrichter basiert auf der SPWM-Technologie und ist äußerst effizient und zuverlässig. Das Produkt hat ISO 9001:2000 bestanden. Unsachgemäßer Betrieb oder unsachgemäßer Gebrauch können jedoch dennoch zu Verletzungen oder Verlusten führen. Die Anweisungen und Informationen in diesem Handbuch müssen stets befolgt werden.

●Technische Parameter.

Ausgangsspannung	AC120V	AC230V
Eingangsspannung	DC12V
Verlust ohne Last	<1,8A
Ausgangswelle	Modifizierte Welle
Nennleistung	5000W
Spitzenleistung	≤10KW-12K W
Ausgangsfrequenz	6 0Hz ±0,5Hz	50Hz ±0,5Hz
Effizienz	≥85 %
Über Stromspannung Schließung	≥ 16V DC
Unterspannungsabschaltung	≤ 9,5 V Gleichstrom
Abschaltung bei Übertemperatur	Größer als 80°C
Umgebungstemperatur	-10°C --- +45°C

Hinweis: Halten Sie die Stromversorgung rund um die Lüftung trocken.

Im Umkreis von 1 Meter dürfen sich keine brennbaren Gegenstände befinden. Vermeiden Sie strikt die Brandursache.

●Schutzfunktionen.

1. Überlastschutz: Bei einer Überlastung von 125 % sendet der Wechselrichter einen Alarm und hört nach 20 Sekunden auf zu arbeiten. Wenn die Lasten auf ein zulässiges Niveau reduziert werden, nimmt der Wechselrichter den Betrieb wieder auf.

Alarm und hört nach 20 Sekunden auf zu arbeiten. Die Lasten werden auf ein zulässiges Niveau reduziert, der Wechselrichter nimmt den Betrieb wieder auf.

1. Kurzschlussschutz: Bei einem Kurzschluss am Ausgang des Wechselrichters schaltet der Wechselrichter den Ausgang automatisch ab, bis das Kurzschlussproblem behoben ist und der Ausgang wiederhergestellt werden kann.
2. Übertemperaturschutz: wenn die Innentemperatur des Wechselrichters sinkt

Übertemperaturschutz: Wenn die Innentemperatur des Wechselrichters 80 °C erreicht, leuchtet die ROTE Anzeigeleuchte. Der Wechselrichter stellt den Betrieb ein. Sobald die Temperatur auf ein zulässiges Niveau sinkt, nimmt der Wechselrichter den Betrieb automatisch wieder auf.

1. Unterspannungsschutz: Wenn die Batteriespannung unter dem eingestellten Wert liegt.

Wenn der Wechselrichter den Pegel erreicht, sendet er einen Alarm durch einen Piepton. Wenn die Batteriespannung weiter auf den Abschaltwert sinkt, piept der Wechselrichter und die ROTE LED leuchtet auf. Der Wechselrichter hört auf zu arbeiten. Wenn die Batteriespannung auf den Neustartwert ansteigt, nimmt der Wechselrichter den Betrieb automatisch wieder auf.

17. Überspannungsschutz: wenn die Eingangsspannung höher als die Einstellung ist

Wenn die Eingangsspannung normal ist, nimmt der Wechselrichter den Betrieb automatisch wieder auf.

1. Verpolungsschutz: Sobald eine Verpolung vorliegt, ist die Sicherung des Wechselrichters durchgebrannt. In diesem Fall schalten Sie bitte den Wechselrichter aus, trennen Sie die Stromquelle und tauschen Sie die Sicherung aus.

Hinweis: RÜCKWÄRTSVERBINDUNG IST STRENG VERBOTEN.

● Installation.

1. Die Funktion des Wechselrichters besteht darin, die 12-V-Gleichspannung umzuwandeln

AC120V/230V, vor dem Anschluss stellen Sie bitte sicher, dass der Wechselrichter ausgeschaltet ist.

1. Achten Sie beim Anschließen des Wechselrichters an die Batterie darauf, dass die Batteriespannung mit der Referenzspannung des Wechselrichters übereinstimmt! ! !
2. Verbinden Sie das rote Kabel des Wechselrichters mit dem Pluspol der Batterie.

Verbinden Sie das schwarze Kabel des Wechselrichters mit dem

Minuspol der Batterie. Schließen Sie das Kabel nicht verkehrt herum an, da sonst die Sicherung des Wechselrichters durchbrennt.

1. Schalten Sie den Netzschalter des Wechselrichters ein. An diesem Punkt leuchtet die grüne (blaue) Kontrollleuchte auf und zeigt damit an, dass der Wechselrichter ordnungsgemäß funktioniert.
2. Bitte schließen Sie die Lasten an den AC-Ausgang des Wechselrichters an, bitte nicht

überlasten. Im Falle einer Überlastung sendet der Wechselrichter einen Alarm und stellt den Betrieb ein. Um den Wechselrichter neu zu starten, schalten Sie bitte zunächst den Wechselrichter für 5 Sekunden aus, reduzieren Sie die Last und schalten Sie ihn wieder ein.

●Vorsichtsmaßnahmen

Die Wechselrichter sind nach Sicherheitsstandards konzipiert, hergestellt und geprüft. Als Elektro- und Elektronikprodukt müssen sie strikt nach den zugehörigen Sicherheitshinweisen wie folgt installiert, betrieben und gewartet werden:

1. Der umgekehrte Anschluss zwischen Wechselrichter und Batterie ist unbedingt zu vermeiden,

da sonst die Sicherung des Wechselrichters durchbrennt.

1. Bitte überprüfen Sie noch einmal, ob die Spannung der Batterie mit der des Wechselrichters übereinstimmt.

Wenn die Gleichspannung am Eingang anliegt, kann eine fehlerhafte Verbindung zwischen Wechselrichter und Batterie zu schweren Schäden führen.

1. Überprüfen Sie noch einmal, ob die Verbindungen korrekt sind, und stellen Sie sicher, dass die Verbindungen fest und sicher sind.
2. Verlängern Sie das Netzkabel des Wechselrichters nicht.

25. Wenn der Wechselrichter nicht verwendet wird, schalten Sie ihn bitte aus und trennen Sie den Wechselrichter vom System.

1. Vermeiden Sie den Kontakt mit Fremdkörpern oder Flüssigkeiten. Berühren Sie den Wechselrichter nicht

mit nassen Händen. Halten Sie das Produkt von Kindern fern. Vermeiden Sie die Verwendung in feuchten, staubigen Bereichen oder Bereichen mit hohen Temperaturen. Verwenden Sie dieses Produkt nicht in leicht entflammbaren und brennbaren Bereichen.

1. Installieren Sie das Produkt an einem gut belüfteten Ort. Vermeiden Sie die Verwendung dieses Produkts auf oder

in der Nähe von heißen Gegenständen wie Elektroheizungen usw. Decken Sie den Wechselrichter nicht ab und vermeiden Sie direkte Sonneneinstrahlung, Feuchtigkeit und Wasser.

1. Dieser Wechselrichter kann nicht parallel geschaltet werden.
2. Es ist strengstens verboten, dieses Produkt an das städtische Stromnetz anzuschließen.
3. Versuchen Sie nicht, den Wechselrichter zu reparieren. Sobald der Wechselrichter geöffnet wird, erlischt die Garantie.

Fehlerbehebung.

Wenn keine Ausgabe erfolgt, überprüfen Sie bitte Folgendes:

1. Übermäßiger Gebrauch von Elektrogeräten, zu schwere Belastung. Lösung: Reduzieren Sie die Last.

Bei Elektrogeräten sollte die verbrauchte elektrische Gesamtleistung geringer sein als die Nennleistung des Wechselrichters.

1. Überhitzungsschutz. Problemlösung: Reduzieren Sie die Last, kühlen Sie ab und starten Sie neu.

nach 15 Minuten. (Wenn die Temperaturen im Sommer hoch sind oder die Wärmeableitungsbedingungen schlecht sind, sollte die Gesamtleistung von Elektrogeräten entsprechend reduziert werden.)

1. Nachdem die Sicherung durchgebrannt ist, muss eine Sicherung gleicher Kapazität ausgetauscht werden.
2. Stellen Sie sicher, dass das Kabel, das den Akku verbindet, fest und sicher verbunden ist.
3. Niedrige Batteriespannung; bitte laden Sie den Akku auf.
4. Batterie erschöpft: Bitte wechseln Sie die Batterie, die Batterie kann erschöpft sein.

über die Jahre.

●Zufälliges Zubehör.

Die Produkte werden vor dem Versand sorgfältig getestet und inspiziert. Dennoch kann es zu Transportschäden kommen. Bitte überprüfen Sie die Ausrüstung vor der Installation sorgfältig. Bei Schäden wenden Sie sich bitte rechtzeitig an den Händler.

1. Batterieanschlusskabel * 2
2. Eine Kopie der Produktanleitung * 1

11. Eine Kopie der Auto-Ersatzsicherung * 16

12. Externer Bildschirmsatz (einschließlich Kabel) * 1

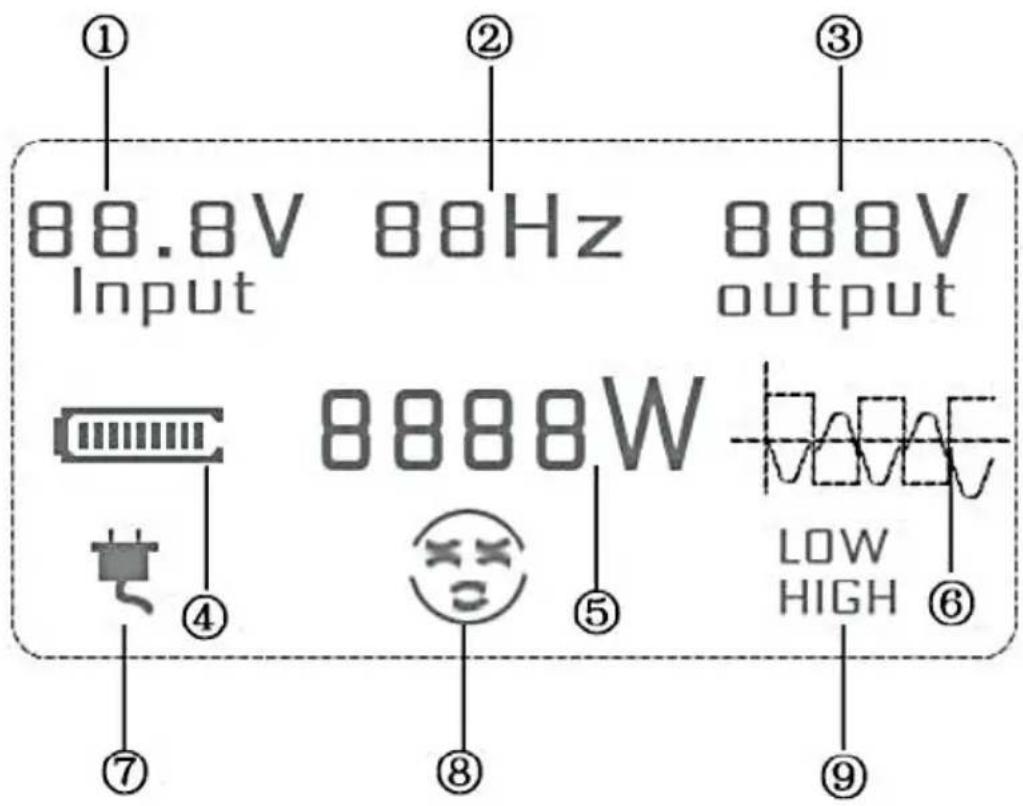

- Paneldiagramm.

① Geben Sie die Batteriespannung ein. ② Die Frequenz der Ausgangsspannung. ③ Produktausgangsspannung. ④ Batterieleistung. ⑤ Produktleistung. ⑥ Produktwellenform. ⑦ Schalten Sie die Ladeaufforderung ein. ⑧ Arbeitsstatus. ⑨ Hochspannungs-/Niederspannungsschutz.

● Gebrauchsanweisung für die Funkfernbedienung.

Über eine Funkfernbedienung lässt sich der Wechselrichter aus der Ferne ein- und ausschalten.

Notiz:

Der empfohlene Abstand für die Fernbedienung beträgt 100 Meter oder weniger. Bitte strecken Sie während des Gebrauchs alle Antennen der Fernbedienung aus!

Wenn die Fernbedienung nicht funktioniert, ersetzen Sie die Batterie der Fernbedienung.

Das interne Batteriemodell ist: 23A 12V

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWC NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd., Suite 250, 9166 Ana Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantiezertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
