SGM-1500 - Wechselrichter Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Hochfrequenz-Stromrichter mit modifizierter Sinuswelle
Modell	SGM-1500W
Marke	Vevor
Nennleistung	1500 W
Überlastleistung	3000 W
Eingangsspannung	DC 12 V
Ausgangsspannung	AC 120 V (Nordamerika) / AC 230 V (Europa/Australien)
Ausgangsfrequenz	60 Hz (Nordamerika) / 50 Hz (Europa/Australien)
Ausgangswellenform	Modifizierte Sinuswelle
Wirkungsgrad	≥ 85 %
Leerlaufverlust	1.2 A DC
Betriebstemperaturbereich	-10 °C bis +45 °C
Integrierte Schutzfunktionen	Überlast, Kurzschluss, Übertemperatur, Unterspannung, Überspannung, Verpolung (durch Sicherung)
Starttyp	Sanftanlauf
AC-Regelung	THD ≤ 6 % (lineare Last)
Überspannungsabschaltschwelle	≥ 15.5 V DC
Unterspannungsabschaltschwelle	≤ 10 V DC
Übertemperaturabschaltschwelle	Über 80 °C
Mitgeliefertes Zubehör	Batteriekabel, Ersatzsicherung, Bedienungsanleitung, Funkfernbedienung (Modelle SGPE)
Wartung	Trocken und staubfrei halten, Lüftungsöffnungen nicht blockieren, mit einem trockenen Tuch reinigen
Sicherheit	Nicht an das Stromnetz anschließen, Polarität nicht verpolen, an einem gut belüfteten Ort verwenden, außerhalb der Reichweite von Kindern
Garantie	Elektronische Garantie über www.vevor.com/support

Häufig gestellte Fragen - SGM-1500 Vevor

Wie schließe ich den Wechselrichter an die Batterie an?

Schließen Sie das rote Kabel an den Pluspol der Batterie und das schwarze Kabel an den Minuspol an. Stellen Sie sicher, dass die Batteriespannung 12 V beträgt. Die Anschlüsse nicht verpolen, da sonst die Sicherung durchbrennt.

Was tun, wenn der Wechselrichter keine Ausgangsspannung liefert?

Überprüfen Sie die Last: Überschreiten Sie nicht die Nennleistung. Stellen Sie sicher, dass die Batterie geladen ist (Spannung >10 V). Überprüfen Sie die Sicherung und ersetzen Sie sie bei Bedarf. Überprüfen Sie die Verbindungen.

Kann ich den Wechselrichter mit empfindlichen Geräten verwenden?

Dieser Wechselrichter erzeugt eine modifizierte Sinuswelle. Einige empfindliche Geräte (z. B. medizinische Geräte) können möglicherweise nicht ordnungsgemäß funktionieren. Für induktive Lasten planen Sie eine Reserve von 4- bis 6-facher Anlaufleistung ein.

Wie verwende ich die Funkfernbedienung?

Klappen Sie die Antenne der Fernbedienung aus. Taste A aktiviert den Ausgang, Taste B schaltet ihn aus. Die Reichweite beträgt ca. 100 m bei Sichtkontakt. Ersetzen Sie die Batterie (Typ 23A 12V), wenn sie nicht mehr funktioniert.

Welche Betriebstemperaturbedingungen gelten?

Der Umgebungstemperaturbereich beträgt -10°C bis +45°C. Nicht in zu heißer oder feuchter Umgebung verwenden. Sorgen Sie für ausreichende Belüftung.

Wie ersetze ich die Sicherung?

Schalten Sie den Wechselrichter aus und trennen Sie die Batterie. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung gleicher Kapazität (für SGM-1500W verwenden Sie eine 6A-Sicherung). Schließen Sie alles korrekt unter Beachtung der Polarität wieder an.

Schützt der Wechselrichter vor Überlast?

Ja, bei 125% Überlast gibt der Wechselrichter einen Alarm aus und schaltet sich nach 20 Sekunden ab. Reduzieren Sie die Last und starten Sie ihn neu.

Kann ich den Wechselrichter an das Hausstromnetz anschließen?

Nein, es ist strengstens verboten, diesen Wechselrichter an das Stromnetz anzuschließen. Er ist dazu bestimmt, Gleichstrom einer Batterie in Wechselstrom umzuwandeln.

Wie reinige und warte ich den Wechselrichter?

Reinigen Sie die Außenseite mit einem trockenen, weichen Tuch. Keine flüssigen Reinigungsmittel verwenden. Halten Sie die Lüftungsöffnungen frei. Lagern Sie das Gerät an einem trockenen und staubfreien Ort.

Hat der Wechselrichter eine Garantie?

Ja, die Garantie wird von Vevor verwaltet. Für den Support besuchen Sie www.vevor.com/support mit Ihrem elektronischen Garantiezertifikat.

BEDIENUNGSANLEITUNG SGM-1500 Vevor

Technischer Support und Garantiezertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

WECHSELRICHTER

SGM-1500WSGPE-1000W

SGPE-2000W

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

BRAUCHEN SIE HILFE? KONTAKTIERE UNS!

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen

Lesen Sie die Bedienungsanleitung sorgfältig durch.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne

weist darauf hin, dass das Produkt getrennt gesammelt werden muss.

Europäische Union. Dies gilt für das Produkt und sämtliches Zubehör,

das mit diesem Symbol gekennzeichnet ist. Produkte, die so gekennzeichnet sind, dürfen nicht

mit dem normalen Hausmüll entsorgt werden, sondern müssen zu einer Recycling-Sammelstelle gebracht werden.

Sammelstelle für das Recycling von Elektro- und Elektronikgeräten.

ANWEISUNGEN

Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Produkt verwenden. Vielen

Dank, dass Sie sich für den von uns angebotenen Wechselrichter entschieden haben. Wir hoffen, dass unsere

Produkte Ihnen den zufriedenstellendsten Service bieten können.

1. Die Leistung der Last (Geräte), auch bekannt als der Ausgang des Wechselrichters,

darf nicht größer als die Nennleistung sein, da dies dazu führen kann, dass der Wechselrichter nicht mehr funktioniert.

1. Die Lastleistung der Geräte, auch Leistung der Geräte genannt,

sollte die Nennleistung des Wechselrichters nicht überschreiten, da dies zu einer Fehlfunktion des Wechselrichters führen kann.

1. Bei Anschluss an eine induktive oder kapazitive Last wird der Wechselrichter mit Strom versorgt.

sollte 4-6 mal größer sein als die Lastleistung (also 4-6 mal die Startleistung).

Leistung).

1. Rot an Pluspol, Schwarz an Minuspol, bitte richtig anschließen.

Ein umgekehrter Anschluss würde die Sicherung zum Schmelzen bringen, sie könnte nach dem Austausch normal funktionieren.

Sicherung einsetzen und richtig anschließen.

5. Es ist verboten, den Wechselrichter an das Stromnetz anzuschließen.

Produktbeschreibung.

Dieser Hochfrequenz-Wechselrichter nutzt die SPWM-Technologie und ist hocheffizient.

effizient und zuverlässig. Das Produkt hat ISO9001:2000 bestanden. Allerdings unpassend.

Bedienung oder Missbrauch können dennoch zu Verletzungen oder Verlusten führen. Anweisungen und Informationen.

Die in diesem Handbuch enthaltenen Anweisungen müssen stets befolgt werden.

Technische Parameter.

Modell	SGM-1500W	SGM-3000W	SGPE-1000W	SGPE-2000W	SGPE-3000W
Ausgangsspannung	Nordamerika: AC120V Europa/Australien: AC230V
Ausgangsfrequenz	Nordamerika: 60 Hz Europa/Australien: 50Hz
Eingangsspannung	DC12V
Verlust ohne Last	<1,2A Gleichstrom
Ausgangswelle	Modifizierte Welle		Sinus
Nennleistung	1500W 2000W	3000W	1000W		3000W
Spitzenleistung	3000W	6000W	2000W	4000W	6000W
Weicher Start	JA
Effizienz	ÿ85 %
AC-Verordnung	THD 6 % (lineare Last)
Überspannung Schließung	ÿ15,5 V Gleichstrom
Niederspannung Schließung	ÿ10V DC
Übertemperatur Schließung	Mehr als 80ÿ
Umgebungs Temperatur	-10ÿ --- +45ÿ

Hinweis: Halten Sie die Stromversorgung rund um die Lüftung trocken, innerhalb von 1 Meter darf dies nicht der Fall sein. Wenn Sie brennbare Gegenstände haben, verhindern Sie strikt die Brandursache.

Schutzfunktionen.

1. Überlastschutz: Bei einer Überlastung von 125 % sendet der Wechselrichter Alarm und hört nach 20 Sekunden auf zu arbeiten.
2. Kurzschlussschutz: Wenn am Ausgang des Geräts ein Kurzschluss auftritt, schaltet der Wechselrichter den Ausgang automatisch ab, bis das Problem behoben ist und die Ausgabe wiederhergestellt werden kann.
3. Übertemperaturschutz: Wenn die Innentemperatur des Wechselrichters

80 °C erreicht, leuchtet die ROTE Anzeigeleuchte. Der Wechselrichter stoppt den Betrieb. Sobald die Temperatur auf ein zulässiges Niveau sinkt, schaltet sich der Wechselrichter automatisch wieder ein und arbeitet weiter.

1. Niederspannungsschutz: Wenn die Batteriespannung unter den eingestellten Wert fällt

Wenn der Wechselrichter den eingestellten Pegel erreicht, sendet er einen Alarm durch einen Piepton. Wenn die Batteriespannung weiter auf den Ausschaltpegel fällt, piept der Wechselrichter und die ROTE LED leuchtet. Der Wechselrichter stoppt den Betrieb, bis die Batteriespannung auf den Neustartpegel ansteigt. Dann nimmt der Wechselrichter den Betrieb automatisch wieder auf.

5. Überspannungsschutz: Wenn die Eingangsspannung höher als die Einstellung ist

Wenn die Eingangsspannung wieder normal ist, funktioniert der Wechselrichter automatisch wieder.

1. Verpolungsschutz: Sobald eine umgekehrte Verbindung besteht, ist die

Die Sicherung des Wechselrichters ist durchgebrannt. Bitte schalten Sie in diesem Fall den Wechselrichter aus, trennen Sie ihn

Trennen Sie die Stromquelle von der Stromversorgung und wechseln Sie die Sicherung.

Hinweis: RÜCKWÄRTSVERBINDUNG IST STRENG VERBOTEN.

Installation.

1. Die Funktion des Wechselrichters besteht darin, die 12-V-Gleichspannung in AC 120 V/230 V umzuwandeln. Vor dem Anschluss stellen Sie bitte sicher, dass der Wechselrichter ausgeschaltet ist.
2. Stellen Sie beim Anschließen des Wechselrichters an die Batterie sicher, dass die Batteriespannung mit der Referenzspannung des Wechselrichters übereinstimmt!!!
3. Verbinden Sie das rote Kabel des Wechselrichters mit dem Pluspol der Batterie. Verbinden Sie das schwarze Kabel des Wechselrichters mit dem Minuspol der Batterie. Schließen Sie das Kabel nicht umgekehrt an, da sonst die Sicherung des Wechselrichters durchbrennt.
4. Schalten Sie den Netzschalter des Wechselrichters ein. An diesem Punkt leuchtet die grüne (blaue) Kontrollleuchte und zeigt damit an, dass der Wechselrichter ordnungsgemäß funktioniert.
5. Bitte schließen Sie die Lasten an den AC-Ausgang des Wechselrichters an, bitte nicht überlasten. Im Falle einer Überlastung sendet der Wechselrichter einen Alarm und stoppt die Arbeit. Um den Wechselrichter neu zu starten, schalten Sie bitte zunächst den Wechselrichter für 5 Sekunden aus, reduzieren Sie die Last und schalten Sie ihn wieder ein.

SICHERHEITSVORKEHRUNG

Der Innenraum des Wechselrichters weist hohe Temperaturen und hohen Druck auf. Bitte lesen Sie die Sicherheitsvorschriften und die Bedienungsanleitung, bevor Sie den Wechselrichter verwenden, oder dies würde zu Personenschäden und Sachschäden führen.

Warnung: Unser Unternehmen übernimmt keine Verantwortung für Sicherheitsverstöße und die Einhaltung der Sicherheitsstandards.

Verschiedene Marken und Größen von Batterien haben unterschiedliche Gleichspannung. Bitte stellen Sie sicher, dass die Eingangsspannung mit der Batterie übereinstimmt. Bitte wenden Sie sich an den Hersteller, wenn Sie weitere Einzelheiten benötigen. Eine Änderung der Konfiguration, Struktur und Untereinheit des Systems hätte Auswirkungen auf das Eigentum. Bitte informieren Sie sich vorher beim Hersteller.

Sofortige Berührungen oder feuchte Dinge und indirekte Berührungen würden Sie in Gefahr bringen.

Die Wechselrichter werden gemäß Sicherheitsstandards entwickelt, hergestellt und getestet. Als elektrisches Produkt muss es jedoch installiert, betrieben und gewartet werden, strikt nach den zugehörigen Sicherheitshinweisen wie folgt:

1. Der umgekehrte Anschluss zwischen Wechselrichter und Batterie ist unbedingt verboten, da sonst die Sicherung des Wechselrichters durchbrennt.
2. Bitte überprüfen Sie noch einmal, ob die Spannung der Batterie mit der Eingangsgleichspannung des Wechselrichters übereinstimmt. Eine nicht übereinstimmende Verbindung zwischen Wechselrichter und Batterie kann schwere Schäden verursachen.
3. Überprüfen Sie noch einmal, ob die Verbindungen korrekt sind, und stellen Sie sicher, dass die Verbindungen fest und sicher sind.
4. Verlängern Sie das Stromkabel des Wechselrichters nicht.

5. Wenn der Wechselrichter nicht verwendet wird, schalten Sie ihn bitte aus und trennen Sie den Wechselrichter vom System.

1. Vermeiden Sie den Kontakt mit Fremdkörpern oder Flüssigkeiten. Berühren Sie den Wechselrichter nicht mit nasser Hand. Halten Sie das Produkt von Kindern fern. Vermeiden Sie die Verwendung in feuchten, staubigen Bereichen oder Bereichen mit hohen Temperaturen. Verwenden Sie dieses Produkt nicht in brennbaren Umgebungen.
2. Installieren Sie das Produkt an einem gut belüfteten Ort. Vermeiden Sie die Verwendung dieses Produkts auf oder in der Nähe von heißen Gegenständen wie Elektroheizungen usw. Decken Sie den Wechselrichter nicht ab. Vermeiden Sie direkte Sonneneinstrahlung, Feuchtigkeit und Wasser.
3. Dieser Wechselrichter kann nicht parallel geschaltet werden.
4. Es ist strengstens verboten, dieses Produkt an das Stadtnetz anzuschließen.
5. Versuchen Sie nicht, den Wechselrichter zu reparieren. Sobald der Wechselrichter geöffnet wird, erlischt die Garantie.

Fehlerbehebung.

Wenn keine Ausgabe erfolgt, überprüfen Sie bitte Folgendes:

1. Übermäßiger Gebrauch von Elektrogeräten, zu schwere Belastung. Lösung: Reduzieren Sie den Stromverbrauch der Elektrogeräte, sodass die Gesamtlast geringer ist als die Nennleistung des Wechselrichters.
2. Überhitzungsschutz. Problemlösung: Reduzieren Sie die Last, kühlen Sie ab und starten Sie nach 15 Minuten neu. (Bei hohen Sommertemperaturen oder schlechten Wärmeableitungsbedingungen sollte die Nutzung der Gesamtleistung der Elektrogeräte entsprechend reduziert werden.)
3. Nachdem die Sicherung durchgebrannt ist, muss die Sicherung mit der gleichen Kapazität ersetzt werden.
4. Stellen Sie sicher, dass das Kabel, das die Batterie verbindet, fest und sicher angeschlossen ist.
5. Niederspannung der Batterie; bitte laden Sie den Akku auf.
6. Batterie erschöpft: Bitte wechseln Sie die Batterie, die Batterie kann über die Jahre erschöpft sein.

Die Produkte werden vor dem Versand sorgfältig getestet und inspiziert, dies ist jedoch dennoch der Fall. Sollte es zu Transportschäden kommen, prüfen Sie das Gerät bitte vor der Installation sorgfältig. Bei Schäden wenden Sie sich bitte rechtzeitig an den Händler.

1. Batterieanschlusskabel 2. Eine Kopie der Bedienungsanleitung des Produkts 3. Eine Kopie

der Kfz-Ersatzsicherung:

SGM-1500W * 6 SGM-3000W * 10 SGPE-1000W * 4 SGPE-2000W * 6 SGPE-3000W * 10

4. Externer Bildschirmsatz (Nur die aufgeführten Modelle sind verfügbar): SGPE-1000W/SGPE-2000W/SGPE-3000W *1

1. 1000W

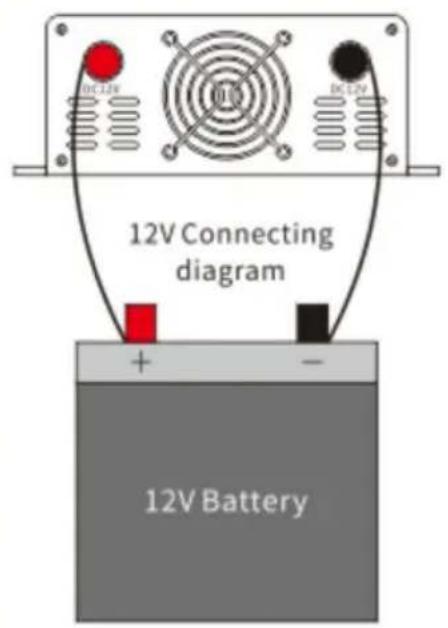

3. Anschlussdiagramm

Anschlussdiagramm

Anleitung zur Verwendung der drahtlosen Fernbedienung.

Über eine Funkfernbedienung lässt sich der Wechselrichter aus der Ferne ein- und ausschalten.

Ziehen Sie die Antenne ein, ziehen Sie alle Antennen heraus, wenn Sie sie verwenden, und schieben Sie die Antenne hinein, wenn Sie sie nicht verwenden.

Drücken Sie A, um den Wechselrichterausgang einzuschalten.

Taste B schaltet den Wechselrichterausgang aus.

Notiz:

Der empfohlene Abstand für die Fernbedienung beträgt bitte 100 Meter oder weniger.

Ziehen Sie während des Gebrauchs alle Antennen der Fernbedienung aus!

Wenn die Fernbedienung nicht funktioniert, ersetzen Sie die Batterie in der Fernbedienung.

Das interne Batteriemodell ist: 23A 12V.
