SGPE-3000W - Wechselrichter Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	SGPE-3000W
Produkttyp	Reiner Sinus-Wechselrichter
Eingangsspannung	12 V DC
Ausgangsspannung	120 V AC (Nordamerika) / 230 V AC (Europa/Australien)
Ausgangsfrequenz	60 Hz (Nordamerika) / 50 Hz (Europa/Australien)
Nennleistung	3000 W
Spitzenleistung	6000 W
Wirkungsgrad	≥ 85 %
Wellenform	Reine Sinuswelle
Schutzfunktionen	Überlast, Kurzschluss, Überhitzung, Unterspannung, Überspannung, Verpolung
Betriebstemperatur	-10 °C bis +45 °C
Kühlung	Integrierter Lüfter
Display	Optionales externes Display (im Lieferumfang des Modells SGPE)
Fernbedienung	Kabellos, Reichweite bis zu 100 m
Mitgeliefertes Zubehör	Batteriekabel, Ersatzsicherung, Fernbedienung, externes Display, Bedienungsanleitung
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, regelmäßig Verbindungen prüfen, Feuchtigkeit vermeiden
Sicherheit	Anschlüsse nicht verpolen, nicht ans Stromnetz anschließen, an einem belüfteten Ort installieren
Reparierbarkeit	Nicht vom Benutzer reparierbar, kontaktieren Sie den Vevor-Support
Garantie	Elektronik, Registrierung unter www.vevor.com/support
Gewicht und Abmessungen	Vom Hersteller nicht angegeben

Häufig gestellte Fragen - SGPE-3000W Vevor

Was ist der Unterschied zwischen den Serien SGM und SGPE?

Die SGM-Modelle erzeugen eine modifizierte Welle, während die SGPE (einschließlich des SGPE-3000W) eine reine Sinuswelle erzeugen, die für empfindliche Geräte geeignet ist.

Wie schließe ich den Wechselrichter an die Batterie an?

Schließen Sie das rote Kabel (Plus) an den Pluspol der Batterie und das schwarze Kabel (Minus) an den Minuspol an. Stellen Sie sicher, dass der Wechselrichter vor dem Anschließen ausgeschaltet ist. Polaritäten nicht verpolen.

Was tun, wenn der Wechselrichter keine Ausgangsleistung hat?

Überprüfen Sie die Last: Wenn sie die Nennleistung überschreitet, reduzieren Sie sie. Wenn der thermische Schutz ausgelöst hat, lassen Sie ihn 15 Minuten abkühlen, bevor Sie ihn neu starten. Überprüfen Sie auch die Batteriespannung und die Sicherungen.

Kann ich den Wechselrichter mit induktiven Geräten (Motoren, Pumpen) verwenden?

Ja, aber die Anlaufleistung dieser Geräte kann 4- bis 6-mal höher sein als ihre Nennleistung. Stellen Sie sicher, dass die Spitzenleistung des Wechselrichters (6000 W) ausreicht.

Welche Batterie soll ich verwenden?

Der Wechselrichter arbeitet mit einer 12-V-DC-Batterie. Die Kapazität hängt von der gewünschten Autonomie und der Leistung der angeschlossenen Geräte ab. Verwenden Sie eine geeignete Blei- oder Lithiumbatterie.

Wie verwende ich die kabellose Fernbedienung?

Klappen Sie die Antenne der Fernbedienung aus und drücken Sie die Taste A, um den Wechselrichter einzuschalten, Taste B zum Ausschalten. Die Reichweite beträgt ca. 100 Meter. Wenn sie nicht funktioniert, ersetzen Sie die Batterie (Modell 23A 12V).

Kann der Wechselrichter mit einem anderen parallel geschaltet werden?

Nein, es ist strengstens verboten, diesen Wechselrichter parallel zu einem anderen Gerät zu schalten. Dies könnte die Ausrüstung beschädigen.

Wie installiere ich das mitgelieferte externe Display?

Das externe Display wird über ein spezielles Kabel angeschlossen (nicht im Handbuch enthalten). Konsultieren Sie das Anschlussbild im Handbuch, um das Display korrekt an den entsprechenden Anschluss des Wechselrichters anzuschließen.

Was tun, wenn die Sicherung durchbrennt?

Schalten Sie den Wechselrichter aus, trennen Sie ihn, und ersetzen Sie die Sicherung durch ein Modell mit derselben Kapazität. Überprüfen Sie vor dem Neustart, ob kein Kurzschluss oder Verpolung vorliegt.

Kann ich den Wechselrichter an eine Steckdose anschließen?

Nein, es ist strengstens verboten, den Wechselrichter an das Stromnetz anzuschließen. Er ist dafür ausgelegt, 12 V DC in 120/230 V AC von einer Batterie umzuwandeln.

BEDIENUNGSANLEITUNG SGPE-3000W Vevor

Technischer Support und Garantiezertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

WECHSELRICHTER

SGM-1500WSGPE-1000W

SGPE-2000W

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

BRAUCHEN SIE HILFE? KONTAKTIERE UNS!

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweislagen

Lesen Sie die Bedienungsanleitung sorgfällig durch.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EG. Das Symbol einer Mülltonne ist durchgestrichen

weist darauf hin, dass das Produkt in der Mülltrennung getrennt gesammelt werden muss

Europäische Union. Dies gilt für das Produkt und sämtliches Zubehör

mit diesem Symbol gekennzeichnet. Produkte, die als solche gekennzeichnet sind, sind möglicherweise nicht gekennzeichnet

Entsorgen Sie es mit dem normalen Hausmüll, müssen Sie es aber zu einem Recyclinghof bringen

Sammelstelle für das Recycling von Elektro- und elektronikgeräten

ANWEISUNGEN

ÿBitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie Produkte verwenden.ÿVielen

Dank, dass Sie sich für den von uns angebotenen Wechselrichter entschieden haben. Wir hoffen, dass unsere

Produkte können Ihnen den zufriedenstellendsten Service bieten.

1. Die Leistung der Last (Geräte), auch bekannt als der Ausgang des Wechselrichters,

darf nicht größer als die Nennleistung sein, da dies dazu führen kann, dass der Wechselrichter nicht mehr funktioniert.

1. Die Lastleistung der Geräte, auch Leistung der Gefätigkeit

Die Nennleistung des Wechselrichters sollte nicht überschritten werden, da dies zu einem Ausfall des Wechselrichters führen kann Fehlfunktion.

1. Bei Anschluss an eine induktive oder kapazitive Last wird der Wechselrichter mit Strom versorgt

sollte 4-6 mal größer sein als die Lastleistung (also 4-6 mal die Startleistung).

Leistung).

1. Rot an Pluspol, Schwarz an Minuspol, bitte richtig anschließen.

Ein umgekehrter Anschluss würde die Sicherung zum Schmelzen bringen, sie könnte nach dem Austausch normal funktionieren

Sicherung einsetzen und richtig anschließen.

5.Es ist verboten, den Wechselrichter an das Stromnetz anzuschließen.

ÿProduktbeschreibung.

Dieser Hochfrequenz- Wechselrichter nutzt die SPWM-Technologie und ist hocheffizient

effizient und zuverlässig. Das Produkt hat ISO9001:2000 bestanden. Allerdings unpassend

Bedienung oder Missbrauch können dennoch zu Verletzungen oder Verlusten führen. Anweisungen und Informationen

Die in diesem Handbuch enthaltenen Anweisungen müssen stets befolgt werden.

ÿTechnische Parameter.

Modell	SGM-1500W	SGM-3000W	SGPE-1000W	SGPE-2000W	SGPE-3000W
Ausgangsspannung	Nordamerika: AC120V Europa/Australien: AC230V
Ausgangsfrequenz	Nordamerika: 60 Hz Europa/Australien: 50Hz
Eingangsspannung	DC12V
Verlust ohne Last	<1,2A Gleichstrom
Ausgangswelle	Modifizierte Welle		Sinus
Nennleistung	1500W 2000W	3000W	1000W		3000W
Spitzenleistung	3000W	6000W	2000W	4000W	6000W
Weicher Start	JA
Effizienz	ÿ85 %
AC-Verordnung	THD 6 % (lineare Last)
Überspannung Schließung	ÿ15,5 V Gleichstrom
Niederspannung Schließung	ÿ10V DC
Übertemperatur Schließung	Mehr als 80ÿ
Umgebungs Temperatur	-10ÿ --- +45ÿ

Hinweis: Halten Sie die Stromversorgung rund um die Lüftung trocken, innerhalb von 1 Meter darf dies nicht der Fall sein. Wenn Sie brennbare Gegenstände haben, verhindern Sie strikt die Brandursache.

ÿSchutzfunktionen.

1. Überlastschutz: Bei einer Überlastung von 125 % sendet der Wechselrichter Alarm und hört nach 20 Sekunden auf zu arbeiten.

2. Kurzschlussschutz: Wenn am Ausgang des Geräts ein Kurzschluss auftritt Wechselrichter schaltet der Wechselrichter den Ausgang automatisch ab, bis der Kurzschluss auftritt Das Problem ist behoben und die Ausgabe kann wiederhergestellt werden.

3. Übertemperaturschutz: wenn die Innentemperatur d'echselrichters

80 °C erreicht, leuchtet die ROTE Anzeigeleuchte. Der Wechselrichter stoppt den Betrieb. Sobald die Temperatur auf ein zulässiges Niveau sinkt, schaltet sich der Wechselrichter automatisch ein wieder arbeiten.

1. Niederspannungsschutz: wenn die Batteriespannung unter dem eingestellten Wert

Wenn der Wechselrichter den Pegel erreicht, sendet er einen Alarm durch einen Piepton. Wenn die Batteriespannung erhalten bleibt Wenn der Wechselrichter auf seinen Ausschaltpegel fällt, piept der Wechselrichter und die ROTE LED leuchtet Der Wechselrichter hört auf zu arbeiten, wenn die Batteriespannung zu seinem Neustart ansteigt Wenn das Niveau erreicht ist, nimmt der Wechselrichter den Betrieb automatisch wieder auf.

5.Überspannungsschutz: wenn die Eingangsspannung höher als die Einstelligung

Wenn die Eingangsspannung normal ist, funktioniert der Wechselrichter nicht mehr automatisch wieder arbeiten.

1. Verpolungsschutz: Sobald eine umgekehrte Verbindung besteht, died

Die Sicherung des Wechselrichters ist durchgebrannt. Bitte schalten Sie in diesem Fall den Wechselrichter aus, trennen Sie ihn

Trennen Sie die Stromquelle von der Stromversorgung und wechseln Sie die Sicherung

Hinweis: RÜCKWÄRTSVERBINDUNG IST STRENG VERBOTEN.

ÿInstallation.

1. Die Funktion des Wechselrichters besteht darin, die 12-V-Gleichspannungzuwandeln AC120V/230V, vor dem Anschluss stellen Sie bitte sicher, dass der Wechselrichter ausgeschaltet ist.

2. Stellen Sie beim Anschließen des Wechselrichters an die Batterie sicher, dass die Batterie Die Spannung stimmt mit der Referenzspannung des Wechselrichters überein!!!

3. Verbinden Sie das rote Kabel des Wechselrichters mit dem Pluspol der Batterie. Verbinden Sie das schwarze Kabel des Wechselrichters mit dem Minuspol der Batterie. Nicht Schließen Sie das Kabel umgekehrt an, da sonst die Sicherung des Wechselrichters durchbrennt.

4. Schalten Sie den Netzschalter des Wechselrichters ein. An diesem Punkt leuchtet das grüne (blaue) Die Kontrollleuchte leuchtet und zeigt damit an, dass der Wechselrichter ordnungsgemäß funktioniert.

5. Bitte schließen Sie die Lasten an den AC-Ausgang des Wechselrichters an, bitte nicht Überlast. Im Falle einer Überlastung sendet der Wechselrichter einen Alarm und stoppt Arbeiten. Um den Wechselrichter neu zu starten, schalten Sie bitte zunächst den Wechselrichter für 5 Sekunden aus, reduzieren Sie die Last und schalten Sie ihn wieder ein.

SICHERHEITSVORKEHRUNG

yDer Innenraum des Wechselrichters weist hohe Temperaturen und hohen Druck auf. Bitte lesen Sie die Beachten Sie die Sicherheitsvorschriften und die Bedienungsanleitung, bevor Sie den Wechselrichter verwenden, oder Dies würde zu Personenschäden und Sachschäden führen.

yWarnung: Unser Unternehmen reagiert nicht as Sicherheitsverstöße und der Sicherheitsstandard.

yVerschiedene Marken und Größen von Batterien haben unterschiedliche Gleichspannung. Bitte Stellen Sie sicher, dass die Eingangsspannung mit der Batterie übereinstimmt. Bitte wenden Sie sich an Wenn Sie weitere Einzelheiten benötigen, wenden Sie sich bitte an den Hersteller. Eine Änderung der Konfiguration, Struktur und Untereinheit des Systems hätte Auswirkungen auf das Eigentum. Kontaktieren Sie bitte Informieren Sie sich vorher beim Hersteller.

ÿSofortige Berührungen oder feuchte Dinge und indirekte Berührungen würden Sie in derzißem Gefahr.

yDie Wechselrichter werden gemäß Sicherheitsstandards entwickelt, hergestellt getestet. Als elektrisches und elektrisches Produkt muss es jedoch installiert und betrieben werden strikt nach den zugehörigen Sicherheitshinweisen wie folgt gewartet und gewartet werden:

1. Der umgekehrte Anschluss zwischen Wechselrichter und Batterie ist unbedingt erforderlich verboten, da sonst die Sicherung des Wechselrichters durchbrennt.

2. Bitte überprüfen Sie noch einmal, ob die Spannung der Batterie mit der des Wechselrichters übereinstimmt Eingangsgleichspannung, nicht übereinstimmende Verbindung zwischen Wechselrichter und Batterieschwere Schäden verursachen.

3. Überprüfen Sie noch einmal, ob die Verbindungen korrekt sind, und stellen Sie sicher, dass die Verbindungen korrekt sind sind fest und fest.

4. Verlängern Sie das Stromkabel des Wechselrichters nicht.

5.Wenn der Wechselrichter nicht verwendet wird, schalten Sie ihn bitte aus und trennen Sie ihn vom Netz Wechselrichter vom System trennen.

1. Vermeiden Sie den Kontakt mit Fremdkörpern oder Flüssigkeiten. Berühren Sie den Wechselrichter nicht mit nasser Hand. Halten Sie das Produkt von Kindern fern. Vermeiden Sie die Verwendung in feuchten, staubigen Bereichen oder Bereichen mit hohen Temperaturen. Verwenden Sie dieses Produkt nicht in brennbaren und brennbaren Umgebungen brennbaren Bereich.

2. Installieren Sie das Produkt an einem gut belüfteten Ort. Vermeiden Sie die Verwendung dieses Produkts auf oder in der Nähe von heißen Gegenständen wie Elektroheizungen usw. Decken Sie den Wechselrichter nicht ab, Vermeiden Sie direkte Sonneneinstrahlung, Feuchtigkeit und Wasser.

3. Dieser Wechselrichter kann nicht parallel geschaltet werden.

4. Es ist strengstens verboten, dieses Produkt an das Stadtnetz anzuschließen.
5. Versuchen Sie nicht, den Wechselrichter zu reparieren. Sobald der Wechselrichter geöffnet wird, erlischt die Garantie Leere.

ÿFehlerbehebung.

Wenn keine Ausgabe erfolgt, überprüfen Sie bitte Folgendes:

1. Übermäßiger Gebrauch von Elektrogeräten, zu schwere Belastung. Lös-Reduzieren Bei Elektrogeräten sollte der Stromverbrauch insgesamt geringer sein als der Nennleistung des Wechselrichters.

2. Überhitzungsschutz. PROBLEMLÖSUNG: Reduzieren Sie die Lastkühlung und starten Sie neu nach 15 Minuten. (Die Sommertemperatur ist hoch oder die Wärmeableitung Sind die Bedingungen schlecht, sollte die Nutzung der Gesamtleistung entsprechend reduziert werden von Elektrogeräten.)

3. Nachdem die Sicherung durchgebrannt ist, muss die Sicherung mit der gleichen Kapazität ersetzt werden.

4. Stellen Sie sicher, dass das Kabel, das den Akku verbindet, fest undsicher in Verbindung gebracht.

5. Niederspannung der Batterie; Bitte laden Sie den Akku auf.

6. Batterie erschöpft: Bitte wechseln Sie die Batterie, die Batterie kann erschöpft sein über die Jahre.

ÿZufälliges Zubehör.

Die Produkte werden vor dem Versand sorgfältig getestet und inspiziert, dies ist jedoch dennoch der Fall Sollte es zu Transportschäden kommen, prüfen Sie das Gerät bitte vorher sorgfältig Installation. Bei Schäden wenden Sie sich bitte rechtzeitig an Handler.

1. Batterieanschlusskabel 2. Eine 2 Kopie der Bedienungsanleitung des Produkts 3. Eine Kopie ^1

der Kfz-Ersatzsicherung:

SGM-1500W * 6 SGM-3000W * 10 SGPE-1000W * 4 SGPE-2000W * 6 SGPE-3000W * 10

4.Externer Bildschirmsatz (Nur die aufgeführten Modelle sind verfügbar): SGPE-1000W/SGPE-2000W/SGPE-3000W *1

ÿ Paneldiagramm.

1. 1000W

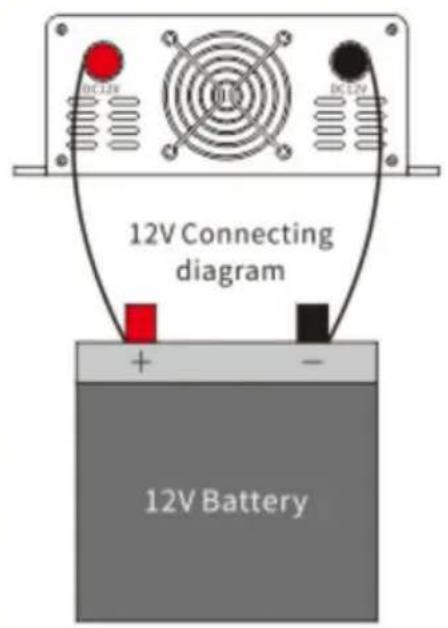

3. Anschlussdiagramm

Connecting diagram

Änleitung zur Verwendung der drahtlosefernbedienung.

Über eine Funkfernbedienung lässt sich der Wechselrichter aus der Ferne ein- und ausschalten.

Ziehen Sie die Antenne ein, ziehen Sie alle Antennen heraus, wenn Sie sie verwenden, und schieben Sie die Antenne hinein, wenn Sie sie nicht verwenden.

Drücken Sie A, um den Wechselrichterausgang einzuschalten

Taste B schaltet den Wechselrichterausgarus

Notiz:

Der empfohlene Abstand für die Fernbedienung beträgt bitte 100 Meter oder weniger

Ziehen Sie während des Gebrauchs alle Antennen der Fernbedienung aus!

Wenn die Fernbedienung nicht funktioniert, ersetzen Sie die Batterie in der Fernbedienung.

Das interne Batteriemodell ist: 23A 12V

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA1730

EG-REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantiezertifikat
