Marca	Vevor
Modello	SGPE-3000W
Tipo di prodotto	Inverter elettrico a onda sinusoidale pura
Tensione di ingresso	12 V CC
Tensione di uscita	120 V CA (Nord America) / 230 V CA (Europa/Australia)
Frequenza di uscita	60 Hz (Nord America) / 50 Hz (Europa/Australia)
Potenza nominale	3000 W
Potenza di sovraccarico	6000 W
Rendimento	≥ 85 %
Forma d'onda	Onda sinusoidale pura
Funzioni di protezione	Sovraccarico, cortocircuito, surriscaldamento, sottotensione, sovratensione, inversione di polarità
Temperatura di funzionamento	da -10 °C a +45 °C
Raffreddamento	Ventilatore integrato
Display	Schermo esterno opzionale (fornito con il modello SGPE)
Telecomando	Senza fili, portata fino a 100 m
Accessori inclusi	Cavi batteria, fusibile di ricambio, telecomando, schermo esterno, manuale di istruzioni
Manutenzione e pulizia	Pulire con un panno asciutto, controllare regolarmente i collegamenti, evitare l'umidità
Sicurezza	Non invertire i collegamenti, non collegare alla rete elettrica, installare in un luogo ventilato
Riparabilità	Non riparabile dall'utente, contattare il supporto Vevor
Garanzia	Elettronica, registrazione su www.vevor.com/support
Peso e dimensioni	Non specificato dal produttore

Domande frequenti - SGPE-3000W Vevor

Qual è la differenza tra le serie SGM e SGPE?

I modelli SGM producono un'onda modificata, mentre i SGPE (incluso SGPE-3000W) producono un'onda sinusoidale pura, adatta agli apparecchi sensibili.

Come collegare l'inverter alla batteria?

Collegare il cavo rosso (positivo) al terminale positivo della batteria e il cavo nero (negativo) al terminale negativo. Assicurarsi che l'inverter sia spento prima del collegamento. Non invertire le polarità.

Cosa fare se l'inverter non ha uscita?

Verificare il carico: se supera la potenza nominale, ridurlo. Se la protezione termica si è attivata, lasciare raffreddare 15 minuti prima di riaccendere. Controllare anche la tensione della batteria e i fusibili.

Posso usare l'inverter con apparecchi induttivi (motori, pompe)?

Sì, ma la potenza di avviamento di questi apparecchi può essere 4-6 volte superiore alla loro potenza nominale. Assicurarsi che la potenza di sovraccarico dell'inverter (6000 W) sia sufficiente.

Quale batteria devo usare?

L'inverter funziona con una batteria da 12 V CC. La capacità dipende dall'autonomia desiderata e dalla potenza degli apparecchi collegati. Utilizzare una batteria al piombo o al litio adatta.

Come usare il telecomando senza fili?

Aprire l'antenna del telecomando e premere il pulsante A per accendere l'inverter, il pulsante B per spegnerlo. La portata è di circa 100 metri. Se non funziona, sostituire la batteria (modello 23A 12V).

L'inverter può essere collegato in parallelo con un altro?

No, è severamente vietato collegare questo inverter in parallelo con un altro apparecchio. Ciò potrebbe danneggiare l'attrezzatura.

Come installare lo schermo esterno fornito?

Lo schermo esterno si collega tramite un cavo dedicato (non fornito nel manuale). Consultare lo schema del pannello nel manuale per collegare correttamente lo schermo alla porta corrispondente dell'inverter.

Cosa fare se il fusibile salta?

Spegnere l'inverter, scollegarlo, quindi sostituire il fusibile con un modello della stessa capacità. Verificare che non ci siano cortocircuiti o inversione di polarità prima di riaccendere.

Posso collegare l'inverter a una presa di corrente?

No, è severamente vietato collegare l'inverter alla rete elettrica. È progettato per convertire 12 V CC in 120/230 V CA da una batteria.

MANUALE UTENTE SGPE-3000W Vevor

MODELLO: SGM-1500W/SGM-3000W

SGPE-1000W/SGPE-2000W/SGPE-3000W

Supporto tecnico e certificato di garanzia

MODELLO: SGM-1500W/SGM-3000W

SGPE-1000W/SGPE-2000W/SGPE-3000W

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

INVERTITORE DI POTENZA

SGM-1500W SGPE-1000W

SGPE-2000W

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali. Leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea2012/19/CE. Il simbolo che mostra un bidone della spazzatura barratoindica che il prodotto richiede la raccolta differenziata dei rifiuti inUnione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali potrebbero non esserlo smaltito con i normali rifiuti domestici, ma deve essere portato apunto di raccolta per il riciclaggio di dispositivi elettrico elettronici

ISTRUZIONI

Leggere attentamente questo manuale prima di utilizzare i prodotti. Grazie per

aver scelto l'inverter di potenza che forniamo. Ci auguriamo che il

prodotto possa offrirti il servizio più soddisfacente.

1. La potenza del carico (elettrodomestici), ovvero l'uscita dell'inverter, non deve essere superiore alla potenza nominale, il che potrebbe causare il mancato funzionamento dell'inverter.
2. La potenza di carico degli apparecchi, nota anche come uscita dell'inverter, non deve superare la potenza nominale, poiché ciò potrebbe causare l'instabilità dell'inverter o il suo malfunzionamento. Se collegato a un carico induttivo o capacitivo, l'inverter alimentato dovrebbe essere 4-6 volte maggiore della potenza di carico (ovvero 4-6 volte la potenza di avviamento).
3. Rosso al polo positivo, Nero al polo negativo, collegarlo correttamente. In caso contrario, il collegamento scioglierebbe il fusibile, che potrebbe funzionare normalmente dopo la sostituzione del fusibile e il collegamento corretto.
4. Vietato collegare l'inverter alla rete elettrica.

Descrizione del prodotto.

Questo inverter ad alta frequenza ha adottato la tecnologia SPWM ed è altamente

efficiente e affidabile. Il prodotto ha superato ISO9001:2000. Tuttavia, un uso improprio

o un funzionamento errato possono comunque causare lesioni o perdite. Le istruzioni e le informazioni fornite in questo manuale devono essere sempre seguite.

Parametri tecnici.

Modello	SGM-1500WSGM-3000WSGPE-1000WSGPE-2000WSGPE-3000W
Tensione di uscita	Nord America: AC120VEuropa/Australia: AC230V
Frequenza diuscita	Nord America: 60HzEuropa/Australia: 50Hz
Tensione di ingresso	CC 12 V
Perdita in assenza di carico	<1,2 ACC
Onda di uscita	Onda modificata		Onda sinusoidale
Potenza nominale	1500 W	3000W	1000 W	2000W	3000W
Potenza di impulso	3000W	6000W	2000W	4000W	6000 W
Inizio morbido	Sì
Efficienza	ÿ85%
Regolamento AC	THD 6% (carico lineare)
Sovratensione chiusura	ÿ15,5 V CC
Basso voltaggio chiusura	ÿ10 VCC
Sovratemperatura chiusura	Maggiore di 80 ë
Ambiente temperatura	-10ÿ --- +45ÿ

Nota: mantenere l'alimentatore asciutto e ben ventilato, non avere oggetti infiammabili entro 1 metro, prevenire rigorosamente le cause di incendio.

Funzioni protettive.

1. Protezione da sovraccarico: in caso di sovraccarico del 125%, l'inverter invierà un allarme e smetterà di funzionare dopo 20 secondi.
2. Protezione da cortocircuito: quando si verifica un cortocircuito nell'uscita dell'inverter, l'inverter spegnerà automaticamente l'uscita fino a quando il problema viene risolto e l'uscita può essere ripristinata.
3. Protezione da sovratemperatura: quando la temperatura interna dell'inverter raggiunge gli 80°C, la spia ROSSA sarà accesa. L'inverter smetterà di funzionare e una volta che la temperatura scenderà al livello accettato, l'inverter si riavvierà automaticamente e riprenderà a lavorare.
4. Protezione da bassa tensione: quando la tensione della batteria è inferiore al livello impostato, l'inverter invierà un allarme emettendo un segnale acustico. Quando la tensione della batteria scende al livello di chiusura, l'inverter emetterà un segnale acustico e il LED ROSSO si accenderà. L'inverter smetterà di funzionare. Quando la tensione della batteria aumenterà fino al livello di riavvio, l'inverter riprenderà automaticamente a funzionare.
5. Protezione da sovratensione: quando la tensione di ingresso è superiore al livello impostato, l'inverter smetterà di funzionare. Quando la tensione di ingresso sarà normale, riprenderà automaticamente a funzionare.
6. Protezione della connessione inversa: una volta effettuata la connessione inversa, il fusibile dell'inverter verrà bruciato. In questo caso spegnere l'inverter e disconnetterlo dalla fonte di alimentazione, cambiare il fusibile.

Nota: LA CONNESSIONE INVERSA È SEVERAMENTE VIETATA.

Installazione.

1. La funzione dell'inverter è convertire la tensione DC in AC 120V/230V. Prima del collegamento, assicurarsi che l'inverter sia spento. 2. Quando si collega l'inverter alla batteria, assicurarsi che la tensione della batteria sia coerente con la tensione di riferimento dell'inverter!!!
2. Collegare il cavo rosso dell'inverter al polo positivo della batteria, collegare il cavo nero dell'inverter al polo negativo della batteria. Non collegare il cavo al contrario, altrimenti si brucerà il fusibile dell'inverter.
3. Accendere l'interruttore di alimentazione dell'inverter; a quel punto la spia verde (blu) si accende, indicando che l'inverter funziona correttamente.
4. Collegare i carichi all'uscita CA dell'inverter. In caso di sovraccarico, l'inverter invierà un allarme e smetterà di funzionare. Per riavviare l'inverter, spegnerlo prima per 5 secondi, ridurre il carico e riaccenderlo.

PRECAUZIONE DI SICUREZZA

L'inverter presenta temperature e pressioni elevate. Si prega di leggere

e rispettare il codice di sicurezza e le istruzioni operative prima di utilizzare l'inverter, altrimenti si potrebbero causare lesioni personali e danni alle apparecchiature.

Avvertenza: la nostra azienda non risponde in caso di violazione delle operazioni eseguite

e dello standard di sicurezza.

Batterie di marche e dimensioni diverse hanno una tensione CC diversa. Si prega di

assicurarsi che la tensione in ingresso corrisponda a quella della batteria. Si prega di contattare il produttore se si hanno bisogno di maggiori dettagli. A causa della modifica della configurazione, della struttura e della sottounità del sistema, si potrebbero avere effetti sulla proprietà. Si prega di contattare il produttore prima di eseguire questa operazione.

Il contatto immediato o con cose umide, il contatto indiretto ti porterebbe

pericolo.

Gli inverter sono progettati, fabbricati e testati secondo gli standard di sicurezza.

Tuttavia, in quanto prodotto elettrico ed elettronico, deve essere installato, utilizzato

e mantenuto rigorosamente secondo le relative istruzioni di sicurezza come segue:

1. Il collegamento inverso tra l'inverter e la batteria è rigorosamente

proibito, brucerebbe il fusibile dell'inverter.

1. Si prega di ricontrollare che la tensione della batteria corrisponda a quella dell'inverter

tensione CC in ingresso, collegamento non corrispondente tra l'inverter e la batteria

causare gravi danni.

1. Ricontrolla se i collegamenti sono corretti, assicurati che i collegamenti

siano stretti e fermi.

1. Non estendere il cavo di alimentazione dell'inverter.
2. Quando l'inverter non è in uso, spegnerlo e scollegarlo

inverter dal sistema.

1. Evitare il contatto con oggetti o fluidi estranei. Non toccare l'inverter

con la mano bagnata. Tenere il prodotto lontano dalla portata dei bambini. Evitare di utilizzarlo in aree

umide, polverose e ad alta temperatura. Non utilizzare questo prodotto in ambienti infiammabili e

zona combustibile.

1. Installare il prodotto in un luogo ben ventilato, evitando di utilizzarlo su superfici calde o vicino a oggetti caldi, come riscaldatori elettrici, ecc. Non coprire l'inverter.

oggetti caldi nelle vicinanze, come riscaldatori elettrici, ecc. Non coprire l'inverter,

evitare la luce solare diretta, l'umidità e l'acqua.

1. Questo inverter non può essere collegato in parallelo.

È severamente vietato collegare questo prodotto alla rete cittadina.

1. Non tentare di riparare l'inverter. Una volta aperto l'inverter, la garanzia è nulla.

Quando non viene visualizzato alcun output, verificare quanto segue:

Quando non viene visualizzato alcun output, verificare quanto segue:

1. Protezione da surriscaldamento. Soluzione: ridurre il carico e riavviare dopo 15 minuti. (In estate, con temperature elevate o condizioni di dissipazione del calore scadenti, ridurre opportunamente l'utilizzo della potenza totale degli elettrodomestici.)
2. Protezione da surriscaldamento. SOLUZIONE: ridurre il raffreddamento del carico e riavviare dopo 15 minuti. (La temperatura estiva è elevata o le condizioni di dissipazione del calore sono pessime; si dovrebbe ridurre opportunamente l'utilizzo della potenza totale degli elettrodomestici.)
3. Dopo che il fusibile si brucia, è necessario sostituire il fusibile della stessa capacità. 4. Assicurarsi che il cavo che collega la batteria sia saldo e sicuro collegato.
4. Bassa tensione della batteria; si prega di caricare la batteria.
5. Batteria esaurita: sostituire la batteria, la batteria potrebbe essere scarica negli anni.

I prodotti vengono attentamente testati e ispezionati prima della spedizione, ma è comunque possibile che si verifichino danni durante il trasporto. Si prega di controllare attentamente l'attrezzatura prima dell'installazione. In caso di danni, contattare il distributore in tempo.

I prodotti vengono attentamente testati e ispezionati prima della spedizione, ma è comunque possibile che si verifichino danni durante il trasporto. Si prega di controllare attentamente l'attrezzatura prima dell'installazione. In caso di danni, contattare il distributore in tempo.

1. Cavo di collegamento batteria ^* 2
2. Una copia del manuale di istruzioni del prodotto 1
3. Una copia del fusibile di riserva dell'auto:

SGM-1500W * 6
SGM-3000W * 10
SGPE-1000W * 4
SGPE-2000W * 6
SGPE-3000W * 10

1. Set schermo esterno (sono disponibili solo i modelli elencati):

SGPE-1000W/SGPE-2000W/SGPE-3000W *1

Schema del pannello.

1.1000 W

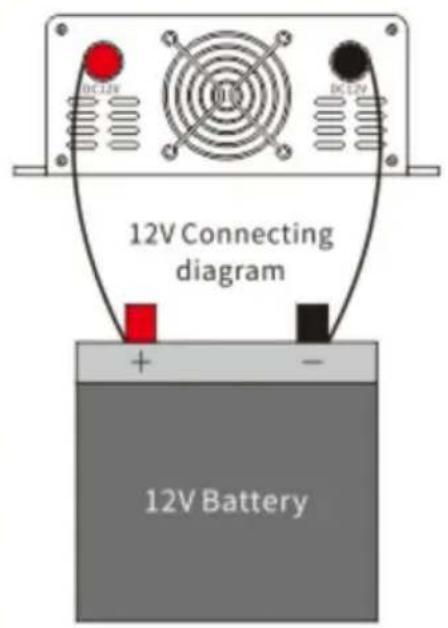

3. Schema di collegamento

Schema di collegamento

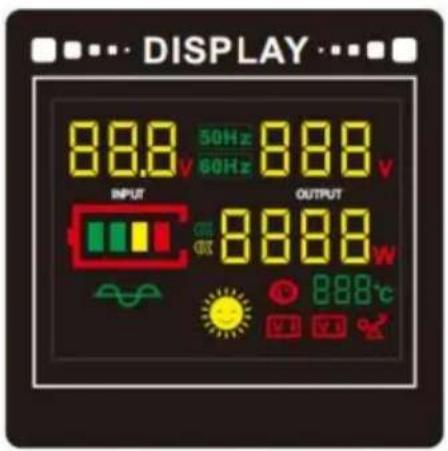

Schermo di visualizzazione

Istruzioni per l'uso del telecomando wireless.

L'inverter può essere acceso e spento a distanza tramite un telecomando wireless.

Ritrarre l'antenna, estrarre tutte le antenne quando sono in uso e spingere l'antenna quando non è in uso.

Premere A per attivare l'uscita dell'inverter

Il pulsante B spegne l'uscita dell'inverter

Nota:

La distanza consigliata per il telecomando è di 100 metri o meno; si prega di allungare tutte le antenne del telecomando durante l'uso!

Quando il telecomando non funziona, sostituire la batteria all'interno del telecomando.

Il modello di batteria interna è: 23A 12V

Produttore: Shanghai Muxin Muye Youxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA1730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

REP. DEL

REGNO UNITO

YH CONSULENZA LIMITATA.
