SGPE-3000W - Onduleur électrique Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	SGPE-3000W
Type de produit	Onduleur électrique à onde sinusoïdale pure
Tension d'entrée	12 V CC
Tension de sortie	120 V CA (Amérique du Nord) / 230 V CA (Europe/Australie)
Fréquence de sortie	60 Hz (Amérique du Nord) / 50 Hz (Europe/Australie)
Puissance nominale	3000 W
Puissance de surtension	6000 W
Rendement	≥ 85 %
Forme d'onde	Onde sinusoïdale pure
Fonctions de protection	Surcharge, court-circuit, surchauffe, sous-tension, surtension, inversion de polarité
Température de fonctionnement	-10 °C à +45 °C
Refroidissement	Ventilateur intégré
Affichage	Écran externe en option (fourni avec le modèle SGPE)
Télécommande	Sans fil, portée jusqu'à 100 m
Accessoires inclus	Câbles de batterie, fusible de rechange, télécommande, écran externe, manuel d'instructions
Entretien et nettoyage	Nettoyer avec un chiffon sec, vérifier les connexions régulièrement, éviter l'humidité
Sécurité	Ne pas inverser les branchements, ne pas connecter au secteur, installer dans un endroit ventilé
Réparabilité	Non réparable par l'utilisateur, contacter le support Vevor
Garantie	Électronique, enregistrement sur www.vevor.com/support
Poids et dimensions	Non spécifié par le fabricant

FOIRE AUX QUESTIONS - SGPE-3000W Vevor

Quelle est la différence entre les séries SGM et SGPE ?

Les modèles SGM produisent une onde modifiée, tandis que les SGPE (dont le SGPE-3000W) produisent une onde sinusoïdale pure, adaptée aux appareils sensibles.

Comment connecter l'onduleur à la batterie ?

Connectez le câble rouge (positif) à la borne positive de la batterie et le câble noir (négatif) à la borne négative. Assurez-vous que l'onduleur est éteint avant le branchement. Ne pas inverser les polarités.

Que faire si l'onduleur n'a pas de sortie ?

Vérifiez la charge : si elle dépasse la puissance nominale, réduisez-la. Si la protection thermique s'est déclenchée, laissez refroidir 15 minutes avant de redémarrer. Vérifiez également la tension de la batterie et les fusibles.

Puis-je utiliser l'onduleur avec des appareils inductifs (moteurs, pompes) ?

Oui, mais la puissance de démarrage de ces appareils peut être 4 à 6 fois supérieure à leur puissance nominale. Assurez-vous que la puissance de surtension de l'onduleur (6000 W) est suffisante.

Quelle batterie dois-je utiliser ?

L'onduleur fonctionne avec une batterie de 12 V CC. La capacité dépend de l'autonomie souhaitée et de la puissance des appareils connectés. Utilisez une batterie au plomb ou au lithium adaptée.

Comment utiliser la télécommande sans fil ?

Dépliez l'antenne de la télécommande et appuyez sur le bouton A pour allumer l'onduleur, sur le bouton B pour l'éteindre. La portée est d'environ 100 mètres. Si elle ne fonctionne pas, remplacez la pile (modèle 23A 12V).

L'onduleur peut-il être connecté en parallèle avec un autre ?

Non, il est strictement interdit de connecter cet onduleur en parallèle avec un autre appareil. Cela pourrait endommager l'équipement.

Comment installer l'écran externe fourni ?

L'écran externe se connecte via un câble dédié (non fourni dans le manuel). Consultez le schéma du panneau dans le manuel pour brancher correctement l'écran sur le port correspondant de l'onduleur.

Que faire si le fusible saute ?

Éteignez l'onduleur, débranchez-le, puis remplacez le fusible par un modèle de même capacité. Vérifiez qu'il n'y a pas de court-circuit ou d'inversion de polarité avant de redémarrer.

Puis-je brancher l'onduleur sur une prise secteur ?

Non, il est strictement interdit de connecter l'onduleur au réseau électrique. Il est conçu pour convertir du 12 V CC en 120/230 V CA à partir d'une batterie.

MODE D'EMPLOI SGPE-3000W Vevor

ONDULEUR

MODÈLE : SGM-1500W/SGM-3000W

SGPE-1000W/SGPE-2000W/SGPE-3000W

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés.

par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

ONDULEUR

SGM-1500W / SGPE-1000W

SGPE-2000W

(L'image est uniquement à titre de référence, veuillez vous référer à l'objet réel)

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

Contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant d'utiliser l'appareil. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner si nous ne vous informons plus en cas de mises à jour technologiques ou logicielles de notre produit.

Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire les instructions manuel avecsoin.

Ce produit est soumis aux dispositions de la directive européenne2012/19/CE. Le symbole représentant une poubelle sur roulettes barréeindique que le produit nécessite une collecte séparée des déchets dans leUnion européenne. Ceci s'applique au produit et à tous les accessoiresmarqué de ce symbole. Les produits marqués comme tels ne peuvent pas êtrejeté avec les ordures ménagères normales, mais doit être apporté à unpoint de collecte pour le recyclage des appareils électriquéelectroniques

INSTRUCTIONS

Veuillez lire attentivement ce manuel avant d'utiliser les produits. Merci d'avoir

choisi l'onduleur que nous fournissons. Nous espérons que

les produits peuvent vous apporter le service le plus satisfaisant.

1. La puissance de la charge (appareils), c'est-à-dire la sortie de l'onduleur,

ne doit pas être supérieure à la puissance nominale, ce qui pourrait entraîner l'arrêt du fonctionnement de l'onduleur.

1. La puissance de charge des appareils, également connue sous le nom de sortie

de l'onduleur, ne doit pas dépasser la puissance nominale, car cela pourrait entraîner un dysfonctionnement de l'onduleur.

1. Lorsqu'il est connecté à une charge inductive ou capacitive, la puissance de l'onduleur

devrait être 4 à 6 fois supérieure à la puissance de charge (c'est-à-dire 4 à 6 fois la puissance de démarrage).

1. Rouge au pôle positif, noir au pôle négatif, veuillez le connecter correctement.

Une connexion inversée ferait fondre le fusible. Il pourrait fonctionner normalement après son remplacement et une connexion correcte.

1. Interdit de brancher l'onduleur sur le secteur.

Description du produit.

Cet onduleur haute fréquence a adopté la technologie SPWM et il est hautement

efficace et fiable. Le produit a passé la norme ISO9001:2000. Cependant, un fonctionnement inapproprié

ou une mauvaise utilisation peut toujours causer des blessures ou des pertes. Les instructions et informations

fournies dans ce manuel doivent être respectées à tout moment.

Paramètres techniques.

Modèle	SGM-1500W	SGM-3000W	SGPE-1000W	SGPE-2000W	SGPE-3000W
Tension de sortie	Amérique du Nord : AC120V Europe/Australie : AC230V
Fréquence de sortie	Amérique du Nord 60 Hz Europe/Australie : 50 Hz
Tension d'entrée	DC12V
Perte sans charge	1,2A CC
Onde de sortie	Vague modifiée		Onde sinusoidale
Puissance nominale	1500W	3000W	1000W	2000W	3000W
Surtension	3000W	6000W	2000W	4000W	6000W
Démarrage progressif	OUI
Efficacité	≥85%
Régulation AC	THD 6 % (charge linéaire)
Surtension fermeture	≥15,5 V CC
Basse tension fermeture	≤10 V CC
Surchauffe fermeture	Supérieur à 80
Ambiant température	-10 --- +45

Remarque : gardez l'alimentation électrique autour de la ventilation au sec, à moins de 1 mètre ne doit pas avoir d'objets inflammables, prévenir strictement la cause de l'incendie.

Fonctions de protection.

1. Protection contre les surcharges : en cas de surcharge de 125 %, l'onduleur enverra une alarme et arrêtera de travailler après 20 secondes.
2. Protection contre les courts-circuits : lorsqu'il y a un court-circuit dans la sortie de l'onduleur, l'onduleur éteindra automatiquement la sortie jusqu'à ce que le problème de court-circuit soit résolu et la sortie puisse être restaurée.
3. Protection contre la surchauffe : lorsque la température intérieure de l'onduleur atteint 80 °C, le voyant d'indication ROUGE sera allumé. L'onduleur cessera de fonctionner. Une fois que la température descendra au niveau accepté, l'onduleur reprendra automatiquement le travail.
4. Protection basse tension : lorsque la tension de la batterie est inférieure au niveau de réglage, l'onduleur enverra une alarme par un bip. Lorsque la tension de la batterie continue de tomber à son niveau d'arrêt, l'onduleur émettra un bip et la LED ROUGE s'allumera. L'onduleur cessera de fonctionner. Lorsque la tension de la batterie augmentera jusqu'à son niveau de redémarrage, l'onduleur reprendra automatiquement son fonctionnement.
5. Protection contre les surtensions : lorsque la tension d'entrée est supérieure au niveau de réglage, l'onduleur cessera de fonctionner. Lorsque la tension d'entrée est normale, il reprendra automatiquement le travail.
6. Protection de connexion inversée : une fois la connexion inversée établie, le fusible de l'onduleur sera brûlé. Dans ce cas, veuillez éteindre l'onduleur, débrancher la source d'alimentation et changer le fusible.

Remarque : LA CONNEXION INVERSE EST STRICTEMENT INTERDITE.

Installation.

1. La fonction de l'onduleur est de convertir la tension DC 12 V en AC 120 V/230 V. Avant la connexion, veuillez vous assurer que l'onduleur est éteint.
2. Lorsque vous connectez l'onduleur à la batterie, assurez-vous que la tension de la batterie est conforme à la tension de référence de l'onduleur !!!
3. Connectez le câble rouge de l'onduleur au pôle positif de la batterie, et le câble noir de l'onduleur au pôle négatif de la batterie. Ne connectez pas les câbles à l'envers, sinon le fusible de l'onduleur sera brûlé.
4. Allumez l'interrupteur d'alimentation de l'onduleur. Dans ce cas, le voyant lumineux vert (bleu) s'allume, indiquant que l'onduleur fonctionne correctement.
5. Veuillez connecter les charges à la sortie CA de l'onduleur. Veuillez ne pas surcharger. En cas de surcharge, l'onduleur enverra une alarme et cessera de fonctionner. Pour redémarrer l'onduleur, veuillez d'abord l'éteindre pendant 5 secondes, réduire la charge, puis le rallumer.

MESURES DE SÉCURITÉ

L'onduleur a une température et une pression élevées. Veuillez lire

se conformer au code de sécurité et aux instructions d'utilisation avant d'utiliser l'onduleur, sinon cela pourrait entraîner des blessures corporelles et des dommages matériels.

Attention : notre société ne répond pas en cas de violation des règles de sécurité.

et le niveau de sécurité.

Différentes marques et tailles de batteries ont une tension CC différente. Il pourrait

assurez-vous que l'entrée de tension correspond à la batterie. Veuillez contacter

fabricant si vous avez besoin de plus de détails. En raison de la modification de la configuration, de la

structure et de la sous-unité du système, cela aurait un effet sur la propriété. Veuillez contacter le

fabricant avant de l'exécuter.

Un contact immédiat ou indirect avec des objets humides entraînerait un

danger.

Les onduleurs sont conçus, fabriqués et testés conformément aux normes de sécurité.

Cependant, en tant que produit électrique et électronique, il doit être installé, utilisé

et entretenu strictement selon les instructions de sécurité associées comme suit :

1. La connexion inverse entre l'onduleur et la batterie est strictement

interdite, cela brûlera le fusible de l'onduleur.

1. Veuillez vérifier si la tension de la batterie correspond à celle de l'onduleur.

Tension d'entrée CC, une connexion inadaptée entre l'onduleur et la batterie peut

causer de graves dommages.

1. Vérifiez si les connexions sont correctes, assurez-vous que les connexions

sont serrées et fermes.

1. Ne rallongez pas le câble d'alimentation de l'onduleur.
2. Lorsque l'onduleur n'est pas utilisé, veuillez l'éteindre et le déconnecter.

onduleur du système.

1. Évitez tout contact avec des corps étrangers ou des fluides. Ne touchez pas l'onduleur

avec une main mouillée. Gardez le produit hors de portée des enfants. Évitez de l'utiliser dans des zones

humides, poussiéreuses et à haute température. N'utilisez pas ce produit dans un environnement inflammable et

zone combustible.

1. Installez le produit dans un endroit bien ventilé, évitez d'utiliser ce produit sur ou

objets chauds à proximité tels que des radiateurs électriques, etc. Ne couvrez pas l'onduleur,

évitez le soleil direct, l'humidité et l'eau.

1. Cet onduleur ne peut pas être connecté en parallèle. 9. Il est strictement interdit de connecter ce produit au réseau municipal.
2. N'essayez pas de réparer l'onduleur. Une fois l'onduleur ougarantie vide.

Dépannage.

Lorsqu'il n'y a aucune sortie, veuillez vérifier les points suivants :

1. Utilisation excessive d'appareils électriques, charge trop lourde. Solution : réduire les appareils électriques, la consommation de puissance électrique totale doit être inférieure à la puissance nominale de l'onduleur.
2. Protection contre la surchauffe. Solution de contournement : réduisez la charge et redémarrez après 15 minutes. (La température estivale est élevée ou les conditions de dissipation thermique sont mauvaises, il convient de réduire de manière appropriée l'utilisation de la puissance totale des appareils électriques.)
3. Une fois le fusible grillé, le fusible de même capacité doit être remplacé.
4. Assurez-vous que le câble reliant la batterie est fermement et rapidement connecté.
5. Basse tension de la batterie ; veuillez charger la batterie.
6. Batterie épuisée : veuillez changer la batterie, la batterie peut être épuisée au cours des années.

Accessoires aléatoires.

Les produits sont soigneusement testés et inspectés avant expédition, mais il est toujours possible de recevoir des dommages pendant le transport. Veuillez vérifier soigneusement l'équipement avant installation. En cas de dommage, contactez le distributeur à temps.

1. Câble de connexion de la batterie
2. Une copie du manuel d'instructions du produit. Une copie du fusible de rechange de la voiture :

SGM-1500W * 6
SGM-3000W * 10
SGPE-1000W * 4
SGPE-2000W * 6
SGPE-3000W * 10

1. Ensemble d'écrans externes (seuls les modèles répertoriés sont disponibles) : SGPE-1000W/SGPE-2000W/SGPE-3000W *1

Schéma du panneau.

1. 1000W

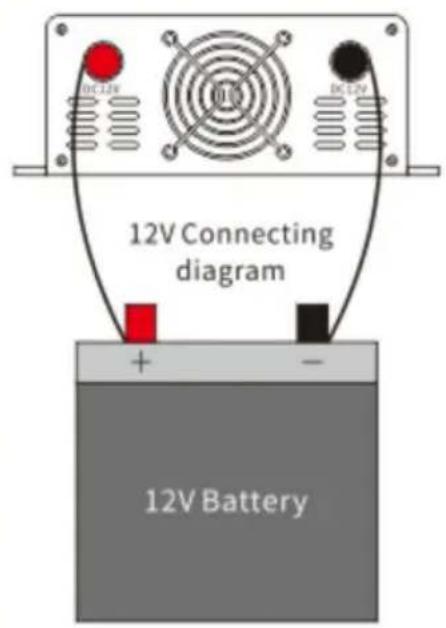

3. Schéma de connexion

Schéma de connexion

Instructions d'utilisation de la télécommande sans fil.

L'onduleur peut être allumé et éteint à distance via une télécommande sans fil.

Rétractez l'antenne, retirez toutes les antennes lorsqu'elles sont utilisées et poussez l'antenne lorsqu'elles ne sont pas utilisées.

Appuyez sur A pour activer la sortie de l'onduleur.

Le bouton B éteint la sortie de l'onduleur.

Note :

La distance recommandée pour la télécommande est de 100 mètres ou moins. Veuillez déplier toutes les antennes de la télécommande pendant l'utilisation !

Lorsque la télécommande ne fonctionne pas, remplacez la pile à l'intérieur de la télécommande.

Le modèle de batterie interne est : 23A 12V.
