SGPE-2000W - Onduleur électrique Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	SGPE-2000W
Type de produit	Onduleur électrique à onde sinusoïdale modifiée
Puissance nominale	2000 W
Puissance de surtension	4000 W
Tension de sortie	AC 230 V (Europe/Australie)
Fréquence de sortie	50 Hz
Tension d'entrée	DC 12 V
Onde de sortie	Onde sinusoïdale modifiée
Efficacité	≥ 85 %
Perte sans charge	1,2 A CC
Régulation de tension (THD)	< 6 % (charge linéaire)
Démarrage progressif	Oui
Protection contre les surcharges	Arrêt à 125 % après 20 s
Protection contre les courts-circuits	Oui
Protection contre la surchauffe	Arrêt à > 80 °C
Protection basse tension	Alarme à ≤ 10 V CC, arrêt automatique
Protection surtension	Arrêt à ≥ 15,5 V CC
Protection de connexion inversée	Fusible intégré
Télécommande sans fil	Oui, portée ≤ 100 m
Pile de la télécommande	23A 12 V
Température d'utilisation	-10 °C à +45 °C
Accessoires fournis	Câbles de batterie, fusible de rechange, manuel, télécommande
Certification	ISO 9001:2000

FOIRE AUX QUESTIONS - SGPE-2000W Vevor

Comment brancher l'onduleur à la batterie ?

Connectez le câble rouge au pôle positif (+) de la batterie et le câble noir au pôle négatif (-). Assurez-vous que la tension de la batterie correspond à 12 V. Une inversion des câbles grillera le fusible.

Quelle est la puissance maximale que peut supporter l'onduleur ?

La puissance nominale est de 2000 W, avec une puissance de surtension maximale de 4000 W. Ne dépassez pas la puissance nominale en utilisation continue.

L'onduleur émet une alarme sonore et s'arrête, que faire ?

Cela peut être dû à une surcharge, une surchauffe ou une tension de batterie trop basse. Réduisez la charge, laissez refroidir ou rechargez la batterie. L'onduleur redémarrera automatiquement si la condition est corrigée.

Puis-je utiliser l'onduleur avec des appareils inductifs (moteur, compresseur) ?

Oui, mais la puissance de l'onduleur doit être 4 à 6 fois supérieure à la puissance nominale de l'appareil pour gérer le courant de démarrage.

Comment utiliser la télécommande sans fil ?

Dépliez l'antenne de la télécommande. Appuyez sur le bouton A pour allumer la sortie, et sur le bouton B pour l'éteindre. La portée maximale est de 100 mètres en espace dégagé.

Que faire si le fusible de l'onduleur grille ?

Débranchez l'onduleur, remplacez le fusible par un modèle de même capacité (6 pièces fournies pour le SGPE-2000W). Vérifiez que les connexions sont correctes avant de rallumer.

L'onduleur peut-il être connecté au secteur ?

Non, il est strictement interdit de brancher l'onduleur sur le réseau électrique domestique. Cela endommagerait l'appareil et présenterait un danger.

Comment nettoyer et entretenir l'onduleur ?

Débranchez l'appareil avant tout entretien. Nettoyez avec un chiffon sec, évitez l'eau et les solvants. Assurez une ventilation suffisante et tenez-le à l'abri de l'humidité et de la poussière.

Puis-je réparer l'onduleur moi-même ?

Non, n'essayez pas de réparer l'onduleur vous-même. Toute ouverture annule la garantie. Contactez le support technique Vevor via www.vevor.com/support.

Que faire si la télécommande ne fonctionne plus ?

Remplacez la pile interne (modèle 23A 12V). Assurez-vous que l'antenne est dépliée et que vous êtes à moins de 100 mètres.

MODE D'EMPLOI SGPE-2000W Vevor

ONDULEUR

MODÈLE : SGM-1500W/SGM-3000W

SGPE-1000W/SGPE-2000W/SGPE-3000W

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés.

par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

ONDULEUR

SGM-1500W/SGPE-1000W

SGPE-2000W

(L'image est uniquement à titre de référence, veuillez vous référer à l'objet réel)

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

Contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant d'utiliser l'appareil. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser si nous ne vous informons plus en cas de mises à jour technologiques ou logicielles de notre produit.

Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire les instructions manuel avecsoin.

Ce produit est soumis aux dispositions de la directive européenne2012/19/CE. Le symbole représentant une poubelle sur roulettes barréeindique que le produit nécessite une collecte séparée des déchets dans leUnion européenne. Ceci s'applique au produit et à tous les accessoiresmarqué de ce symbole. Les produits marqués comme tels ne peuvent pas êtrejeté avec les ordures ménagères normales, mais doit être apporté à unpoint de collecte pour le recyclage des appareils électriquéelectroniques

INSTRUCTIONS

Veuillez lire attentivement ce manuel avant d'utiliser les produits. Merci d'avoir

choisi l'onduleur que nous fournissons. Nous espérons que

les produits peuvent vous apporter le service le plus satisfaisant.

1. La puissance de la charge (appareils), c'est-à-dire la sortie de l'onduleur,

ne doit pas être supérieure à la puissance nominale, ce qui pourrait entraîner l'arrêt du fonctionnement de l'onduleur.

1. La puissance de charge des appareils, également connue sous le nom de sortie

de l'onduleur, ne doit pas dépasser la puissance nominale, car cela pourrait entraîner un dysfonctionnement de l'onduleur.

1. Lorsqu'il est connecté à une charge inductive ou capacitive, la puissance de l'onduleur

devrait être 4 à 6 fois supérieure à la puissance de charge (c'est-à-dire 4 à 6 fois la puissance de démarrage).

1. Rouge au pôle positif, noir au pôle négatif, veuillez le connecter correctement.

Une connexion inversée ferait fondre le fusible. Il pourrait fonctionner normalement après son remplacement et une connexion correcte.

1. Interdit de brancher l'onduleur sur le secteur.

Description du produit.

Cet onduleur haute fréquence a adopté la technologie SPWM et il est hautement

efficace et fiable. Le produit a passé la norme ISO9001:2000. Cependant, un fonctionnement inapproprié

ou une mauvaise utilisation peut toujours causer des blessures ou des pertes. Les instructions et informations

fournies dans ce manuel doivent être respectées à tout moment.

Paramètres techniques.

Modèle	SGM-1500W	SGM-3000W	SGPE-1000W	SGPE-2000W	SGPE-3000W
Tension de sortie	Amérique du Nord : AC120V Europe/Australie : AC230V
Fréquence de sortie	Amérique du Nord 60 Hz Europe/Australie : 50 Hz
Tension d'entrée	DC12V
Perte sans charge	1,2A CC
Onde de sortie	Vague modifiée		Onde sinusoidale
Puissance nominale	1500W	3000W	1000W	2000W	3000W
Surtension	3000W	6000W	2000W	4000W	6000W
Démarrage progressif	OUI
Efficacité	≥85%
Régulation AC	THD 6 % (charge linéaire)
Surtension fermeture	≥15,5 V CC
Basse tension fermeture	≤10 V CC
Surchauffe fermeture	Supérieur à 80
Ambiant température	-10 --- +45

Remarque : gardez l'alimentation électrique autour de la ventilation au sec, à moins de 1 mètre ne doit pas avoir d'objets inflammables, prévenir strictement la cause de l'incendie.

Fonctions de protection.

1. Protection contre les surcharges : en cas de surcharge de 125 %, l'onduleur enverra une alarme et arrêtera de fonctionner après 20 secondes.
2. Protection contre les courts-circuits : lorsqu'il y a un court-circuit dans la sortie de l'onduleur, l'onduleur éteindra automatiquement la sortie jusqu'à ce que le problème de court-circuit soit résolu et la sortie puisse être restaurée.
3. Protection contre la surchauffe : lorsque la température intérieure de l'onduleur atteint 80 °C, le voyant d'indication ROUGE sera allumé. L'onduleur cessera de fonctionner. Une fois que la température descendra au niveau accepté, l'onduleur reprendra automatiquement le travail.
4. Protection basse tension : lorsque la tension de la batterie est inférieure au niveau réglé, l'onduleur enverra une alarme par un bip. Lorsque la tension de la batterie continue de tomber à son niveau d'arrêt, l'onduleur émettra un bip et la LED ROUGE s'allumera. L'onduleur cessera de fonctionner. Lorsque la tension de la batterie augmentera jusqu'à son niveau de redémarrage, l'onduleur reprendra automatiquement son fonctionnement.
5. Protection contre les surtensions : lorsque la tension d'entrée est supérieure au niveau réglé, l'onduleur cessera de fonctionner. Lorsque la tension d'entrée est normale, il reprendra automatiquement le travail.
6. Protection de connexion inversée : une fois la connexion inversée établie, le fusible de l'onduleur sera brûlé. Dans ce cas, veuillez éteindre l'onduleur, débrancher la source d'alimentation et changer le fusible.

Remarque : LA CONNEXION INVERSE EST STRICTEMENT INTERDITE.

Installation.

1. La fonction de l'onduleur est de convertir la tension DC en 12 V en AC 120V/230V. Avant la connexion, veuillez vous assurer que l'onduleur est éteint.
2. Lorsque vous connectez l'onduleur à la batterie, assurez-vous que la tension de la batterie est conforme à la tension de référence de l'onduleur !!!
3. Connectez le câble rouge de l'onduleur au pôle positif de la batterie, et le câble noir de l'onduleur au pôle négatif de la batterie. Ne connectez pas le câble à l'envers, sinon le fusible de l'onduleur sera brûlé.
4. Allumez l'interrupteur d'alimentation de l'onduleur. Dans ce cas, le voyant lumineux vert (bleu) s'allume, indiquant que l'onduleur fonctionne correctement.
5. Veuillez connecter les charges à la sortie CA de l'onduleur. Veuillez ne pas surcharger. En cas de surcharge, l'onduleur enverra une alarme et s'arrêtera de fonctionner. Pour redémarrer l'onduleur, veuillez d'abord l'éteindre pendant 5 secondes, réduire la charge, puis le rallumer.

MESURES DE SÉCURITÉ

L'onduleur a une température et une pression élevées. Veuillez lire

se conformer au code de sécurité et aux instructions d'utilisation avant d'utiliser l'onduleur, sinon cela pourrait entraîner des blessures corporelles et des dommages matériels.

Attention : notre société ne répond pas en cas de violation des règles de sécurité.

et le niveau de sécurité.

Différentes marques et tailles de batteries ont une tension CC différente. Il pourrait

assurez-vous que l'entrée de tension correspond à la batterie. Veuillez contacter

fabricant si vous avez besoin de plus de détails. En raison de la modification de la configuration, de la

structure et de la sous-unité du système, cela aurait un effet sur la propriété. Veuillez contacter le

fabricant avant de l'exécuter.

Un contact immédiat ou indirect avec des objets humides entraînerait un

danger.

Les onduleurs sont conçus, fabriqués et testés conformément aux normes de sécurité.

Cependant, en tant que produit électrique et électronique, il doit être installé, utilisé

et entretenu strictement selon les instructions de sécurité associées comme suit :

1. La connexion inverse entre l'onduleur et la batterie est strictement

interdite, cela brûlera le fusible de l'onduleur.

1. Veuillez vérifier si la tension de la batterie correspond à celle de l'onduleur.

Tension d'entrée CC, une connexion inadaptée entre l'onduleur et la batterie peut

causer de graves dommages.

1. Vérifiez si les connexions sont correctes, assurez-vous que les connexions

sont serrées et fermes.

1. Ne rallongez pas le câble d'alimentation de l'onduleur.
2. Lorsque l'onduleur n'est pas utilisé, veuillez l'éteindre et le déconnecter.

onduleur du système.

1. Évitez tout contact avec des corps étrangers ou des fluides. Ne touchez pas l'onduleur

avec une main mouillée. Gardez le produit hors de portée des enfants. Évitez de l'utiliser dans des zones

humides, poussiéreuses et à haute température. N'utilisez pas ce produit dans un environnement inflammable et

zone combustible.

1. Installez le produit dans un endroit bien ventilé, évitez d'utiliser ce produit sur ou

objets chauds à proximité tels que des radiateurs électriques, etc. Ne couvrez pas l'onduleur,

évitez le soleil direct, l'humidité et l'eau.

1. Cet onduleur ne peut pas être connecté en parallèle. 9. Il est strictement interdit de connecter ce produit au réseau municipal.
2. N'essayez pas de réparer l'onduleur. Une fois l'onduleur ougarantie vide.

Dépannage.

Lorsqu'il n'y a aucune sortie, veuillez vérifier les points suivants :

1. Utilisation excessive d'appareils électriques, charge trop lourde. Solution : réduire les appareils électriques, la consommation de puissance électrique totale doit être inférieure à la puissance nominale de l'onduleur.
2. Protection contre la surchauffe. Solution de contournement : réduisez le refroidissement de la charge et redémarrez après 15 minutes. (La température estivale est élevée ou les conditions de dissipation thermique sont mauvaises, il convient de réduire de manière appropriée l'utilisation de la puissance totale des appareils électriques.)
3. Une fois le fusible grillé, le fusible de même capacité doit être remplacé.
4. Assurez-vous que le câble reliant la batterie est fermement et rapidement connecté.
5. Basse tension de la batterie ; veuillez charger la batterie.
6. Batterie épuisée : veuillez changer la batterie, la batterie peut être épuisée au cours des années.

Accessoires aléatoires.

Les produits sont soigneusement testés et inspectés avant expédition, mais il est toujours possible de recevoir des dommages pendant le transport. Veuillez vérifier soigneusement l'équipement avant installation. En cas de dommage, contactez le distributeur à temps.

1. Câble de connexion de la batterie
2. Une copie du manuel d'instructions du produit. Une copie du fusible de rechange de la voiture :

SGM-1500W * 6
SGM-3000W * 10
SGPE-1000W * 4
SGPE-2000W * 6
SGPE-3000W * 10

1. Ensemble d'écrans externes (seuls les modèles répertoriés sont disponibles) : SGPE-1000W/SGPE-2000W/SGPE-3000W *1

Schéma du panneau.

1. 1000W

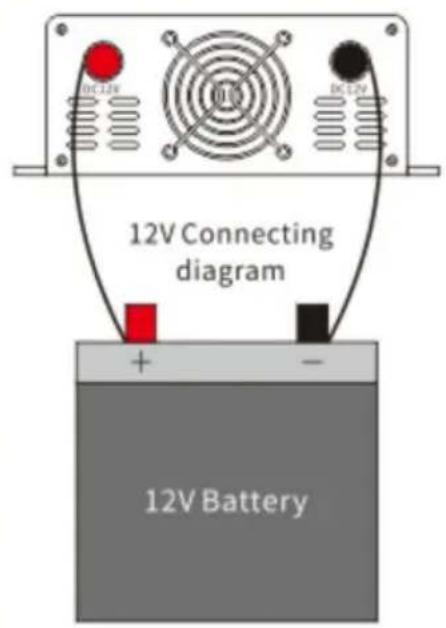

3. Schéma de connexion

Schéma de connexion

Instructions d'utilisation de la télécommande sans fil.

L'onduleur peut être allumé et éteint à distance via une télécommande sans fil.

Dépliez l'antenne, retirez toutes les antennes lorsqu'elles sont utilisées et poussez l'antenne lorsqu'elles ne sont pas utilisées.

Appuyez sur A pour activer la sortie de l'onduleur.

Le bouton B éteint la sortie de l'onduleur.

Remarque :

La distance recommandée pour la télécommande est de 100 mètres ou moins. Veuillez déplier toutes les antennes de la télécommande pendant l'utilisation !

Lorsque la télécommande ne fonctionne pas, remplacez la pile à l'intérieur de la télécommande.

Le modèle de batterie interne est : 23A 12V.
