MANUALE UTENTE SGPE-2000W Vevor

MODEL: SGM-1500W/SGM-3000W

SGPE-1000W/SGPE-2000W/SGPE-3000W

Supporto tecnico e certificato garanzia

MODELLO: SGM-1500W/SGM-3000W

SGPE-1000W/SGPE-2000W/SGPE-3000W

Continuiamo a impegnarci per fornirvi strumenti a prezzipetitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

INVERTITORE DIPOTENZA

VEVOR 100MW

VEVOR 150kW

SGM-1500WSGPE-1000W

VEXOR 800-2071 800W

SGPE-2000W

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea2012/19/CE. Il simbolo che mostra un bidone della spazzatura barratoindica che il prodotto richiede la raccolta differenziata dei rifiuti inUnione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali potrebbero non esserlo smaltito con i normali rifiuti domestici, ma deve essere portato apunto di raccolta per il riciclaggio di dispositivi elettrico elettronici

ISTRUZIONI

ÿLeggere attentamente questo manuale prima di utilizzare i prodotti. ÿGrazie per

aver scelto l'inverter di potenza che forniamo. Ci auguriamo che il

i prodotti possono offrirti il servizio più soddisfacente.

1. La potenza del carico (elettrodomestici), ovvero l'uscita dell'inverter, deve essere non essere superiore alla potenza nominale, il che potrebbe causare il mancato funzionamento dell'inverter.
2. La potenza di carico degli apparecchi, nota anche come usdita dell'inverter, non deve superare la potenza nominale, poiché ciò potrebbe causare l'instabilità dell'inverter malfunzionamento.
   3.Se collegato a un carico induttivo o capacitivo, l'inverter alimentato dovrebbe essere 4-6 volte maggiore della potenza di carico (ovvero 4-6 volte la potenza di avviamento energia).
3. Rosso al polo positivo, Nero al polo negativo, collegarlo correttamente. In caso contrario, il collegamento scioglierebbe il fusibile, che potrebbe funzionare normalmente dopo la sostituzione il fusibile e collegarlo correttamente.
4. Vietato collegare l'inverter alla rete elettrica.

ÿDescrizione delprodotto.

Questo inverter ad alta frequenza ha adottato la tecnologia SPWM ed è altamente

efficiente e affidabile. Il prodotto ha superato ISO9001:2000. Tuttavia, improprio

il funzionamento o l'uso improprio possono comunque causare lesioni o perdita di istruzioni e informazioni fornite in questo manuale devono essere sempre seguite.

ÿParametri tecnici.

Modello	SGM-1500WSGM-3000WSGPE-1000WSGPE-2000WSGPE-3000W
Tensione di uscita	Nord America: AC120VEuropa/Australia: AC230V
Frequenza diuscita	Nord America: 60HzEuropa/Australia: 50Hz
Tensione di ingresso	CC 12 V
Perdita in assenza di carico	<1,2 ACC
Onda di uscita	Onda modificata		Onda sinusoidale
Potenza nominale	1500 W	3000W	1000 W	2000W	3000W
Potenza di impulso	3000W	6000W	2000W	4000W	6000 W
Inizio morbido	Sì
Efficienza	ÿ85%
Regolamento AC	THD 6% (carico lineare)
Sovratensione chiusura	ÿ15,5 V CC
Basso voltaggio chiusura	ÿ10 VCC
Sovratemperatura chiusura	Maggiore di 80 ë
Ambiente temperatura	-10ÿ --- +45ÿ

Nota: mantenere l'alimentatore attorno alla ventilazione asciutto, non entro 1 metro avere oggetti infiammabili, prevenire rigorosamente la causa dell'incendio.

ÿFunzioni protettive.

1. Protezione da sovraccarico: in caso di sovraccarico del 125%, l'inverter invierà allarme e smette di funzionare dopo 20 secondi.

2. Protezione da cortocircuito: quando si verifica un cortocircuito nell'uscita del inverter, l'inverter spegnerà automaticamente l'uscita fino al cortocircuito il problema viene risolto e l'output può essere ripristinato.

3. Protezione da sovratemperatura: quando la temperatura interna dell'inverter raggiunge gli 80ÿ, la spia ROSSA sarà accesa. L'inverter smetterà di funzionare e una volta che la temperatura scenderà al livello accettato, l'inverter si riavvierà automaticamente riprendere a lavorare.

4. Protezione da bassa tensione: quando la tensione della batteria è infall'orpostazione livello, l'inverter invierà un allarme emettendo un segnale acustico. Quando la tensione della batteria rimane scendendo al livello di chiusura, l'inverter emetterà un segnale acustico e il LED ROSSO si accenderà l'inverter smetterà di funzionare quando la tensione della batteria verrà aumentata fino al suo riavvio livello, l'inverter riprenderà automaticamente a funzionare.
5. Protezione da sovratensione: quando la tensione di ingresso è superiorepostazione livello, l'inverter smetterà di funzionare, quando la tensione di ingresso sarà normale, lo farà riprendere automaticamente a funzionare.
6. Protezione della connessione inversa: una volta effettuata la connessione inversa, il il fusibile dell'inverter verrà bruciato. In questo caso spegnere l'inverter e disconnetterlo la fonte di alimentazione, cambiare il fusibile.

Nota: LA CONNESSIONE INVERSA È SEVERAMENTE VIETATA.

ÿInstallazione.

1. La funzione dell'inverter è convertire la tensione DC ih2V AC120V/230V, prima del collegamento, assicurarsi che l'inverter sia spento.
   2.Quando si collega l'inverter alla batteria, assicurarsi che la batteria la tensione sia coerente con la tensione di riferimento dell'inverter!!!
2. Collegare il cavo rosso dell'inverter al polo positivo della batteria, Collegare il cavo Nero dell'inverter al polo Negativo della batteria. Non collegare il cavo al contrario, altrimenti si brucerà il fusibile dell'inverter.
3. Accendere l'interruttore di alimentazione dell'inverter, a quel punto il verde (blu) la spia è accesa, indicando che l'inverter funziona correttamente.
4. Collegare i carichi all'uscita CA dell'inverter, fatto sovraccarico. In caso di sovraccarico, l'inverter invierà un allarme e si fermerà lavorando. Per riavviare l'inverter, spegnere prima l'inverter per 5 secondi, ridurre il carico e riaccenderlo.

PRECAUZIONE DI SICUREZZA

ÿL'inverter presenta temperatura e pressione elevate. Si prega di leggere

rispettare il codice di sicurezza e le istruzioni operative prima di utilizzare l'inverter, oppure potrebbe causare lesioni personali e danni alle apparecchiature.

Ävvertenza: la nostra azienda non risponde in caso di violazione delle operazioni e rizza

e lo standard di sicurezza.

ÿBatterie di marche e dimensioni diverse hanno una tensione CC diversa. Per favore

assicurarsi che la tensione in ingresso corrisponda a quella della batteria. Si prega di contattare a produttore se hai bisogno di maggiori dettagli. A causa della modifica della configurazione, della struttura e della sottounità del sistema si avrebbero effetti sulla proprietà. Si prega di contattare produttore prima di eseguire questa operazione.

ÿll contatto immediato o le cose umide, il contatto indiretto ti porteredetro

Pericolo.

ÿGli inverter sono progettati, fabbricati e testati secondo gli standard di sicurezza.

Tuttavia, in quanto prodotto elettrico ed elettrico, deve essere installato e utilizzato e mantenuto rigorosamente secondo le relative istruzioni di sicurezza come segue:

1. Il collegamento inverso tra l'inverter e la batteria è rigorosamente

proibito, brucerebbe il fusibile dell'inverter.

1. Si prega di ricontrollare che la tensione della batteria corrisponda a quella dell'inverter

tensione CC in ingresso, collegamento non corrispondente tra l'inverter e la batteria

causare gravi danni.

1. Ricontrolla se i collegamenti sono corretti, assicurati chellègamenti

sono stretti e fermi.

1. Non estendere il cavo di alimentazione dell'inverter.

2. Quando l'inverter non è in uso, spegnerlo e scollegarlo

inverter dal sistema.

1. Evitare il contatto con oggetti o fluidi estranei. Non toccare l'inverter

con la mano bagnata. Tenere il prodotto lontano dalla portata dei bambini. Evitare di utilizzarlo in aree umide, polverose e ad alta temperatura. Non utilizzare questo prodotto in ambienti infiammabili e zona combustibile.

1. Installare il prodotto in un luogo ben ventilato, evitare di utilizzare questo prodotto su o

oggetti caldi nelle vicinanze, come riscaldatori elettrici, ecc. Non coprire l'inverter,

evitare la luce solare diretta, l'umidità e l'acqua.

1. Questo inverter non può essere collegato in parallelo. 9.

È severamente vietato collegare questo prodotto alla rete cittadina.

1. Non tentare di riparare l'inverter. Una volta aperto l'inverter, la garagiaranta vuoto.

ÿRisoluzione deiproblemi.

Quando non viene visualizzato alcun output, verificare quanto segue:

1. Uso eccessivo di elettrodomestici, carico troppo pesante. Soluzione eurre elettrodomestici, il consumo di energia elettrica totale dovrebbe essere inferiore a quello potenza nominale dell'inverter.
2. Protezione da surriscaldamento. SOLUZIONE: ridurre il raffreddamento del caricaveare dopo 15 minuti. (La temperatura estiva è elevata o la dissipazione del calore le condizioni sono pessime, dovrebbe essere opportunamente ridotto l'utilizzo della potenza totale di elettrodomestici.)
3. Dopo che il fusibile si brucia, è necessario sostituire il fusibile della stessa capacità.
4. Assicurarsi che il cavo che collega la batteria sia saldo e sicuro collegato.
   5.Bassa tensione della batteria; si prega di caricare la batteria.
5. Batteria esaurita: sostituire la batteria, la batteria potrebbe essere scarica negli anni.

ÿAccessori casuali.

I prodotti vengono attentamente testati e ispezionati prima della spedizione, ma lo è comunque È possibile che si verifichino danni durante il trasporto, si prega di controllare attentamente l'attrezzatura prima installazione. In caso di danni, contattare il distributotempo.

1. Cavo di collegamento batteria 2
2. Una copia del manuale di istruzioni del prodotto 1
3. Una copia del fusibile di riserva dell'auto:

SGM-1500W * 6

SGM-3000W * 10

SGPE-1000W * 4

SGPE-2000W * 6

SGPE-3000W * 10

1. Set schermo esterno (sono disponibili solo i modelli elencati):

SGPE-1000W/SGPE-2000W/SGPE-3000W *1

ÿ Schema del pannello.

1.1000 W

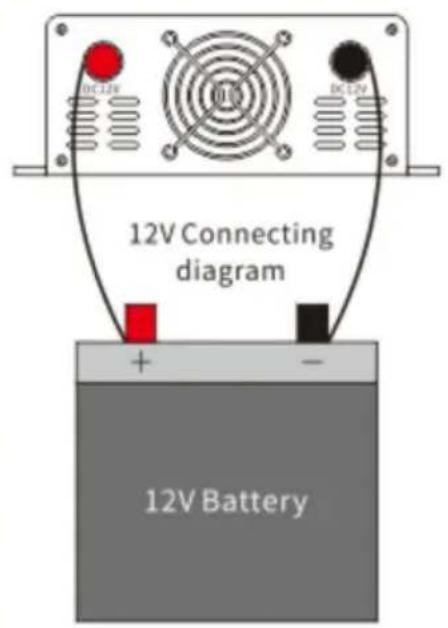

3. Schema di collegamento

Connecting diagram

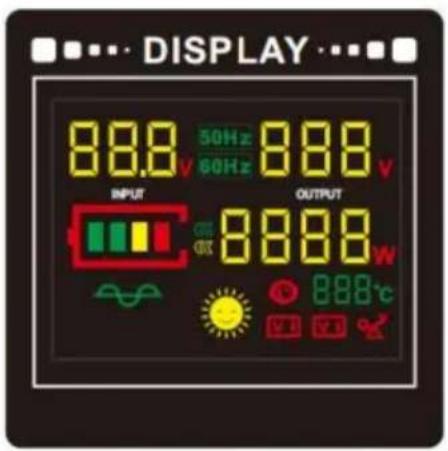

ÿschermo di visualizzazione

ÿlstruzioni per l'uso del telecomando wireless.

L'inverter può essere acceso e spento a distanza tramite un telecomando wireless.

ON OFF DIGITAL REMOTE CONTROLLER

Ritrarre l'antenna, estrarre tutte le antenne quando sono in uso e spingere l'antenna quando non è in uso.

Premere A per attivare l'uscita dell'inverter

Il pulsante B spegne l'uscidell'inverter

Nota:

La distanza consigliata per il telecomando è di 100 metri o meno, per favore allungare tutte le antenne del telecomando durante l'uso!

Quando il telecomando non funziona, sostituire la batteria all'interno del telecomando.

Il modello di batteria interna è: 23A 12V
