TM5000 - Inverter elettrico Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Inverter elettrico
Marca / Modello	Vevor TM5000
Tensione d'ingresso	DC 12V
Tensione di uscita	AC 120V o 230V (a seconda della versione)
Frequenza di uscita	50Hz / 60Hz ±0,5Hz
Potenza nominale	5000W
Potenza di picco (sovratensione)	10-12kW
Onda di uscita	Onda modificata (Modified Sine Wave)
Efficienza	≥85%
Perdita a vuoto	<1,8A
Temperatura di funzionamento	-10°C a +45°C
Protezioni	Sovraccarico, cortocircuito, surriscaldamento, bassa tensione, sovratensione, inversione di polarità (tramite fusibile)
Accessori inclusi	2 cavi batteria, 1 manuale, 16 fusibili di ricambio, 1 display esterno con cavo, 1 telecomando senza fili
Portata del telecomando	Fino a 100 metri (antenne estese)
Batteria del telecomando	23A 12V
Manutenzione	Tenere all'asciutto, al riparo da polvere e temperature elevate. Non coprire l'apparecchio.

Domande frequenti - TM5000 Vevor

Come collegare l'inverter alla batteria?

Assicurarsi che l'inverter sia spento. Collegare il cavo rosso al polo positivo della batteria e il cavo nero al polo negativo. Non invertire le connessioni, altrimenti si brucerà il fusibile.

Cosa fare se l'inverter non ha uscita?

Controllare il carico: se supera la potenza nominale, ridurlo. Controllare la temperatura: se surriscaldato, attendere 15 minuti dopo la riduzione del carico. Controllare il fusibile e sostituirlo se necessario. Controllare la tensione della batteria: ricaricare se bassa.

Quali protezioni ha l'inverter?

Protegge da sovraccarichi (125% → allarme poi arresto dopo 20s), cortocircuiti (arresto automatico), surriscaldamento (>80°C), bassa tensione (allarme poi arresto), sovratensione (>16V) e inversione di polarità (fusibile).

Posso collegare più inverter in parallelo?

No, è severamente vietato collegare questo inverter in parallelo con un altro.

Posso collegare l'inverter alla rete elettrica?

No, è vietato. L'inverter converte 12V DC in AC, non deve essere collegato alla rete elettrica.

Come usare il telecomando senza fili?

Estendere l'antenna del telecomando. Premere il pulsante A per attivare l'uscita dell'inverter, B per disattivarla. La portata massima è di 100 metri in visibilità.

Cosa fare se il fusibile salta?

Spegnere l'inverter e scollegare la batteria. Sostituire il fusibile con uno della stessa capacità (fusibile di ricambio fornito). Assicurarsi che la connessione sia corretta prima di riaccendere.

Cosa succede in caso di sovraccarico?

Se il carico supera il 125% della potenza nominale, l'inverter emette un allarme e si arresta dopo 20 secondi. Ridurre il carico e riavviare l'apparecchio dopo averlo spento per 5 secondi.

Cosa fare se l'inverter si surriscalda?

La spia rossa si accende e l'inverter si arresta. Lasciarlo raffreddare (temperatura inferiore a 80°C). Ridurre il carico e migliorare la ventilazione intorno all'apparecchio.

Come effettuare la manutenzione dell'inverter?

Evitare umidità, polvere e luce solare diretta. Non coprire l'apparecchio. Scollegarlo quando non in uso. Non tentare di ripararlo da soli, altrimenti la garanzia decade.

MANUALE UTENTE TM5000 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

INVERTITORE DI POTENZA

MODELLO: TM5000W

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Diretti Europea 2012/19/CE. Il simbolo del bidone della spazza barrato indica che nell'Unione Europea il prodotto richier raccolta differenziata dei rifiuti. Ciò vale per il prodotto accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti co normali rifiuti domestici, ma devono essere portati in ur di raccolta per il riciclaggio di dispositivi elettrici ed ele

ISTRUZIONI

• Si prega di leggere attentamente questo manuale prima di utilizzare i prodotti. Grazie per aver scelto l'inverter di potenza da noi fornito. Ci auguriamo che i nostri prodotti possano offrirti il servizio più soddisfacente.
• La potenza del carico (elettrodomestici), ovvero l'uscita dell'inverter, non deve essere superiore alla potenza nominale, il che potrebbe causare il mancato funzionamento dell'inverter.
• La potenza di carico degli apparecchi, detta anche potenza dell'inverter, non deve superare la potenza nominale, poiché ciò potrebbe causare il malfunzionamento dell'inverter.
• Quando collegato a un carico induttivo o capacitivo, l'inverter alimentato dovrebbe essere 4-6 volte maggiore della potenza di carico (ovvero la potenza di avviamento).
• Rosso al polo positivo, Nero al polo negativo, collegarlo correttamente. In caso contrario, il collegamento scioglierebbe il fusibile; potrebbe funzionare normalmente dopo aver sostituito il fusibile e averlo collegato correttamente.

20. Vietato collegare l'inverter alla rete elettrica.

- Descrizione del prodotto.

Questo inverter ad alta frequenza ha adottato la tecnologia SPWM ed è altamente efficiente e affidabile. Il prodotto ha passato la certificazione

ISO 9001:2000. Tuttavia, un funzionamento improprio o un uso improprio possono comunque causare lesioni o perdite; le istruzioni e le informazioni fornite in questo manuale devono essere sempre seguite.

• Parametri tecnici.

Tensione di uscita	CA 120 V	AC230V
Tensione di ingresso	CC 12 V
Perdita in assenza di cari	<1,8A
Onda di uscita	Onda modificata
Potenza nominale	5000 W
Potenza di impulso	≤10KW-12KW
Frequenza di uscita	6 0 Hz ±0,5 Hz	50 Hz ±0,5 Hz
Efficienza	≥85%
Sopra voltaggio chiusura	≥ 16 V CC
Chiusura a bassa tensione	≤ 9,5 V CC
Arresto per sovratemperatura	Più grande di 80 °C
Temperatura ambiente	-10°C --- +45°C

Nota: mantenere asciutto l'alimentatore attorno alla ventilazione; entro un metro non devono essere presenti oggetti infiammabili, evitare rigorosamente la causa di incendio.

● Funzioni protettive.

1. Protezione da sovraccarico: in caso di sovraccarico del 125%, l'inverter

invierà

un allarme e smetterà di funzionare dopo 20 secondi. Quando i carichi tornano a un livello accettato, l'inverter riprenderà a funzionare.

1. Protezione da cortocircuito: quando c'è un cortocircuito nell'uscita dell'inverter, l'inverter spegnerà automaticamente l'uscita finché il problema del cortocircuito non verrà risolto e l'uscita potrà essere ripristinata.
2. Protezione da sovratemperatura: quando la temperatura interna dell'inverter

raggiunge gli 80°C, la spia ROSSA sarà accesa. L'inverter smetterà di funzionare; una volta che la temperatura scende a un livello accettato, l'inverter riprenderà automaticamente a funzionare.

1. Protezione da bassa tensione: quando la tensione della batteria è inferiore all'impostazione

livello, l'inverter invierà un allarme emettendo un segnale acustico.

Quando la tensione della batteria continua a scendere al livello di chiusura, l'inverter emette un segnale acustico e il LED ROSSO si accende, l'inverter smetterà di funzionare, quando la tensione della batteria viene aumentata al livello di riavvio, l'inverter riprenderà automaticamente a funzionare.

1. Protezione da sovratensione: quando la tensione di ingresso è superiore all'impostazione

livello, l'inverter smetterà di funzionare, quando la tensione di ingresso sarà normale, riprenderà automaticamente a funzionare.

1. Protezione dalla connessione inversa: una volta effettuata la connessione inversa, il

fusibile dell'inverter verrà bruciato. In questo caso spegnere l'inverter, scollegare l'alimentazione e sostituire il fusibile.

Nota: LA CONNESSIONE INVERSA È SEVERAMENTE VIETATA.

- Installazione.

1. La funzione dell'inverter è convertire la tensione DC 12V in AC120V/230V, prima del collegamento, assicurarsi che l'inverter sia spento.
2. Quando si collega l'inverter alla batteria, assicurarsi che la batteria

la tensione sia coerente con la tensione di riferimento dell'inverter! !

1. Collegare il cavo rosso dell'inverter al polo positivo della batteria, Collegare il cavo Nero dell'inverter al polo Negativo della batteria. Non collegare il cavo in modo inverso, altrimenti il fusibile dell'inverter verrà bruciato.
2. Accendere l'interruttore di alimentazione dell'inverter. A quel punto la spia verde (blu)

si accende, indicando che l'inverter funziona correttamente.

1. Collegare i carichi all'uscita CA dell'inverter. Non superare il

carico massimo. In caso di sovraccarico, l'inverter invierà un allarme e smetterà di funzionare. Per riavviare l'inverter, spegnere prima l'inverter per 5 secondi, ridurre il carico e riaccenderlo.

- Precauzioni

Gli inverter sono progettati, fabbricati e testati secondo gli standard di sicurezza. Tuttavia, in quanto prodotto elettrico ed elettronico, deve essere installato, utilizzato e sottoposto a manutenzione rigorosamente secondo le relative istruzioni di sicurezza come segue:

1. Il collegamento inverso tra l'inverter e la batteria è rigorosamente proibito; brucerebbe il fusibile dell'inverter.
2. Si prega di ricontrollare se la tensione della batteria corrisponde a quella dell'inverter.

La tensione CC in ingresso, un collegamento non corretto tra l'inverter e la batteria può causare gravi danni.

1. Ricontrolla se i collegamenti sono corretti, assicurati che i collegamenti siano stretti e fermi.
2. Non estendere il cavo di alimentazione dell'inverter.
3. Quando l'inverter non è in uso, spegnerlo e scollegarlo dal sistema.
4. Evitare il contatto con oggetti o fluidi estranei. Non toccare l'inverter con le mani bagnate. Tenere il prodotto lontano dalla portata dei bambini. Evitare di utilizzarlo in aree umide, polverose e ad alta temperatura. Non utilizzare questo prodotto in un'area infiammabile e combustibile.
5. Installare il prodotto in un luogo ben ventilato, evitare di utilizzare

questo prodotto su o

oggetti caldi nelle vicinanze come riscaldatori elettrici, ecc. Non coprire l'inverter, evitare la luce solare diretta, l'umidità e l'acqua.

1. Questo inverter non può essere collegato in parallelo.

39. È severamente vietato collegare questo prodotto alla rete cittadina.

1. Non tentare di riparare l'inverter; una volta aperto, la garanzia è nulla.

● Risoluzione dei problemi.

Quando non viene visualizzato alcun output, verificare quanto segue:

1. Uso eccessivo di elettrodomestici, carico troppo pesante. Soluzione: ridurre

l'uso degli elettrodomestici; la potenza elettrica totale dovrebbe essere inferiore alla potenza nominale dell'inverter.

1. Protezione dal surriscaldamento. Soluzione: ridurre il carico, raffreddare e riavviare

dopo 15 minuti. (Se la temperatura estiva è elevata o le condizioni di dissipazione del calore sono scarse, è opportuno ridurre adeguatamente l'utilizzo della potenza totale degli apparecchi elettrici.)

1. Dopo che il fusibile si brucia, è necessario sostituirlo con uno della stessa capacità.
2. Assicurarsi che il cavo che collega la batteria sia saldo e sicuro.
3. Bassa tensione della batteria; si prega di caricare la batteria.
4. Batteria esaurita: sostituire la batteria, la batteria potrebbe essere esaurita

negli anni.

- Accessori casuali.

I prodotti vengono accuratamente testati e ispezionati prima della spedizione, ma è comunque possibile che subiscano danni durante il trasporto; si prega di controllare attentamente l'apparecchiatura prima dell'installazione. In caso di danni, contattare il distributore in tempo.

1. Cavo di collegamento della batteria * 2
2. Una copia del manuale di istruzioni del prodotto * 1
3. Una copia del fusibile di ricambio dell'auto * 16
4. Set schermo esterno (compreso il cavo uno) * 1

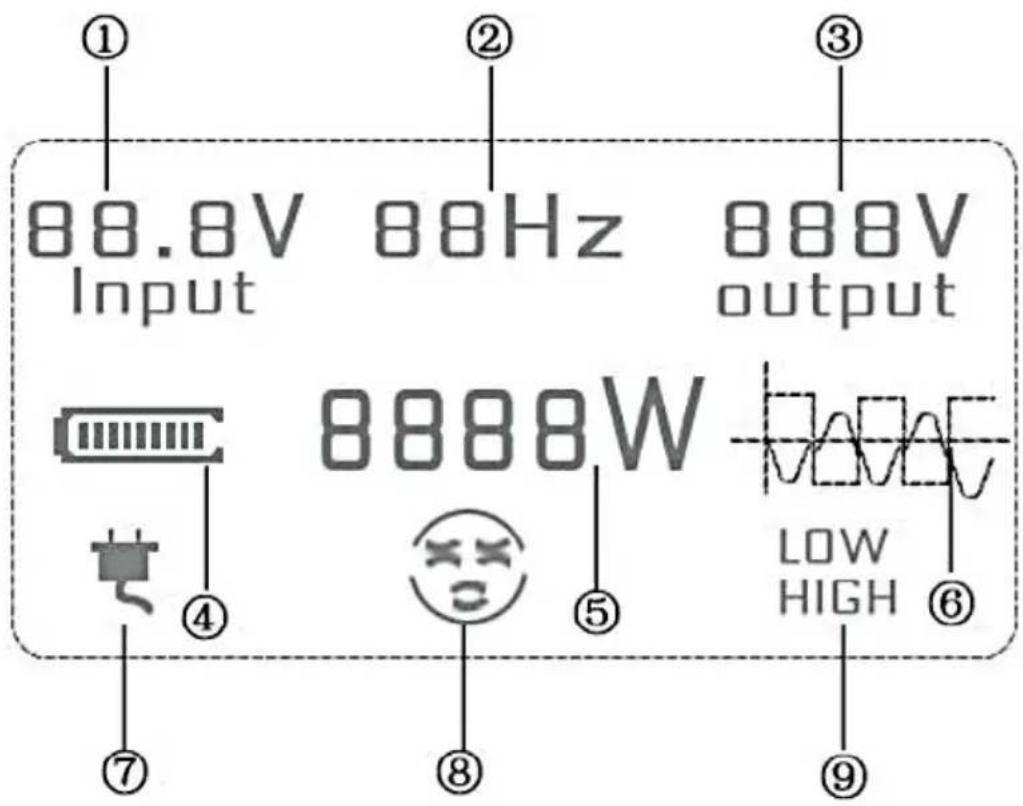

- Schema del pannello.

① Immettere la tensione della batteria. ② La frequenza della tensione di uscita. ③ Tensione di uscita del prodotto. ④ Carica batteria. ⑤ Potenza del prodotto. ⑥ Forma d'onda del prodotto. ⑦ Attiva la richiesta di caricamento. ⑧ Stato lavorativo. ⑨ Protezione alta/bassa tensione.

- Istruzioni per l'uso del telecomando senza fili.

L'inverter può essere acceso e spento a distanza tramite un telecomando wireless.

Nota:

La distanza consigliata per il telecomando è di 100 metri o meno, allungare tutte le antenne del telecomando durante l'uso!

Quando il telecomando non funziona, sostituire la batteria all'interno del telecomando.

Il modello di batteria interna è: 23A 12V

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
