INSTRUKCJA OBSŁUGI TM5000 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

FALOWNIK MOCY

MODEL: TM5000W

(Zdjęcie ma charakter wyłącznie poglądowy, proszę zapoznać się z rzeczywist obiektem)

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkowi musi uważnie przeczytać instrukcję obsługi.

Ten produkt podlega przepisom Dyrektywy Europejskiej 2012/19/EC. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci terenie Unii Europejskiej. Dotyczy to produktu i wszystki akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych elektronicznych

INSTRUCTIONS

• Przed użyciem produktów prosimy o dokładne zapoznanie się z ninie instrukcją.

• Dziękujemy za wybranie dostarczonego przez nas falownika. Mamy nadzieję, że nasz produkty mogą zapewnić najbardziej satysfakcjonującą obsługę.

• Moc obciążenia (urządzenia), czyli moc wyjściowa falownik powinien nie może być większa niż moc znamionowa, co mogłoby spowodowa przerwanie pracy falownika.

• Moc obciążenia urządzeń, znana również jako moc wyjściowa falownika, nie powinna przekraczać mocy znamionowej, ponieważ może to spowodować nieprawidłowe działanie falownika.

• W przypadku podłączenia do obciążenia indukcyjnego lub pojemnościowego moc falownika powinna być 4-6 razy większa niż moc obciążenia (czyli 4-6 razy n rozruchowa).

• Czerwony do bieguna dodatniego, czarny do bieguna ujemnego, proszę podłączyć go prawidłowo.

Odwrotne podłączenie spowodowałoby stopienie bezpiecznika, po

wymianie bezpiecznika i prawidłowym podłączeniu mógłby działać normalnie.

1. Zabrania się podłączania falownika do zasilania sieciowego.

- Opis produktu.

W tym falowniku wysokiej częstotliwości zastosowano technologię S P WM, która jest bardzo wydajna i niezawodna. K a s a s a dl produktu dl S0900 1:2000. Jednakże niewłaściwa obsługa lub niewłaściwe użycie może w dalszym ciągu spowodować obrażenia lub straty, należy przez cały czas przestrzegać instrukcji i informacji zawartych w niniejszej instrukcji.

●Parametry techniczne .

Napięcie wyjściowe	120 V AC	230 V AC
Napięcie wejściowe	DC12V
Strata przy braku obciążenia	<1,8A
Fala wyjściowa	Zmodyfikowana fala
Moc znamionowa	5000 W
Moc udarowa	≤10KW-12K W
Częstotliwość wyjściowa	6 0 Hz ±0,5 Hz	50 Hz ±0,5 Hz
Efektywność	≥85%
Nad Napięcie zamykający	≥ 16 V prądu stałego
Zamknięcie przy niskim napięciu	≤ 9,5 V prądu stałego
Zamknięcie w przypadku przekroczenia temperatury	Lepszy niż 80 °C
Temperatura otoczenia	-10 °C --- +45 °C

Uwaga: Zasilanie wokół wentylacji powinno być suche, w promieniu 1

metra nie mogą znajdować się przedmioty łatwopalne, należy ściśle zapobiegać przyczynom pożaru.

●Funkcje ochronne .

1. Zabezpieczenie przed przeciążeniem: przy przeciążeniu 125% falownił wyśle

alarm i przestanie działać po 20 sekundach. Obciążenia zostaną zredukowane do akceptowalnego poziomu, falownik wznowi pracę.

1. Zabezpieczenie przed zwarciem: W przypadku zwarcia na wyjściu falownika, falownik automatycznie wyłączy wyjście do czasu rozwiązania problemu zwarcia i możliwe będzie przywrócenie mocy wyjściowej.

2. Zabezpieczenie przed przegrzaniem: gdy temperatura wewnętrzna falownika

osiągnie 80 °C, zaświeci się CZERWONA lampka sygnalizacyjna.

Falownik przestanie działać, gdy temperatura spadnie do akceptowalnego poziomu, falownik automatycznie wznowi pracę.

1. Zabezpieczenie przed niskim napięciem: gdy napięcie akumulatora je poniżej ustawienia

poziomu, falownik wyśle sygnał dźwiękowy. Gdy napięcie akumulatora będzie spadać do poziomu wyłączenia, falownik wyda sygnał dźwięką i zaświeci się CZERWONA dioda LED, falownik przestanie działać, g napięcie akumulatora wzrośnie do poziomu ponownego uruchomienia, falownik automatycznie wznowi pracę.

1. Zabezpieczenie przed przepięciem: gdy napięcie wejściowe jest wyższe niż ustawienie

poziomu, falownik przestanie działać, gdy napięcie wejściowe będzie normalne, automatycznie wznowi pracę.

1. Zabezpieczenie przed odwrotnym podłączeniem: gdy nastąpi odwrotnę połączenie,

bezpiecznik falownika zostanie spalony. W takim przypadku należy wyłączyć falownik, odłączyć źródło zasilania, wymienić bezpiecznik.

Uwaga: PODŁĄCZENIE ODWROTNE JEST SUROWO ZABRONIONE.

- Instalacja.

1. Zadaniem falownika jest konwersja napięcia stałego 12 V na napięc stałe

AC120V/230V, przed podłączeniem należy upewnić się, że falownik je wyłączony.

1. Podłączając falownik do akumulatora należy zwrócić uwagę na to a akumulator

napięcie jest zgodne z napięciem odniesienia falownika! ! !

1. Podłącz czerwony kabel falownika do dodatniego bieguna akumulator Podłącz czarny kabel falownika do ujemnego bieguna akumulatora. N podłączaj kabla odwrotnie, gdyż w przeciwnym razie spali się bezpiecznik falownika.

2. Włącz wyłącznik zasilania falownika, w tym momencie zielony (niebieski)

świeci się lampka kontrolna, co oznacza, że falownik działa prawidło

1. Proszę podłączyć obciążenia do wyjścia AC falownika, proszę tego robić

przeciązać. W przypadku przeciążenia falownik wyśle alarm i przestar działać. Aby ponownie uruchomić falownik, należy najpierw wyłączyć falownik na 5 sekund, zmniejszyć obciążenie i włączyć ponownie.

- Środki ostrożności

Falowniki są projektowane, produkowane i testowane zgodnie z normami bezpieczeństwa. Jednakże jako produkt elektryczny i elektryczr należy go instalować, obsługiwać i konserwować ściśle według odpowiednich instrukcji bezpieczeństwa, jak następuje:

51.Odwrotne połączenie pomiędzy falownikiem a akumulatorem jest ściś przestrzegane

zabronione, spowoduje to spalenie bezpiecznika falownika.

1. Proszę dokładnie sprawdzić, czy napięcie akumulatora odpowiada napięciu falownika

wejściowe napięcie prądu stałego, niedopasowanie połączenia pomiędzy falownikiem a akumulatorem może spowodować poważne uszkodzenia.

1. Dokładnie sprawdź, czy połączenia są prawidłowe, upewnij się, że połączenia są ciasne i mocne.

2. Nie przedłużaj kabla zasilającego falownika.

3. Jeżeli falownik nie jest używany, należy go wyłączyć i odłączyć falc od systemu.

4. Unikaj kontaktu z ciałami obcymi lub płynami. Nie dotykaj falownika mokrą ręką. Trzymaj produkt z dala od dzieci. Unikaj używania go miejscach wilgotnych, zakurzonych i o wysokiej temperaturze. Nie używaj tego produktu w obszarze łatwopalnym.

5. Zainstaluj produkt w dobrze wentylowanym miejscu, unikaj używania tego produktu na lub w pobliżu gorących obiektów, takich jak grzejniki elektryczne itp. Nie zakrywaj falownika, unikaj bezpośredniego światła słonecznego, wilgoci i wody.

6. Ten falownik nie może być podłączony równolegle.

7. Surowo zabrania się podłączania tego produktu do sieci miejskiej.

8. Nie próbuj naprawiać falownika. Po otwarciu falownika obowiązuje gwarancja próżnia.

●Rozwiązywanie problemów.

Jeśli nie ma sygnału wyjściowego, sprawdź następujące elementy:

1. Nadmierne korzystanie z urządzeń elektrycznych, zbyt duże obciążen Rozwiązanie: Zmniejsz

urządzeń elektrycznych, całkowite zużycie energii elektrycznej powinno być mniejsze niż moc znamionowa falownika.

1. Ochrona przed przegrzaniem. OBEJŚCIE: Zmniejsz chłodzenie obciążenia i uruchom ponownie

po 15 minutach. (Temperatura w lecie jest wysoka lub warunki odprowadzania ciepła są złe, należy odpowiednio zmniejszyć wykorzystanie całkowitej mocy urządzeń elektrycznych.)

1. Po przepaleniu bezpiecznika należy wymienić bezpiecznik o tej same pojemności.

2. Upewnij się, że kabel łączący akumulator jest solidnie i bezpiecznie podłączony

połączony.

35.Niskie napięcie akumulatora; proszę naładować baterię.

1. Bateria wyczerpana: Proszę wymienić baterię, bateria może być wyczerpana

przez lata.

●Losowe akcesoria.

Produkty są dokładnie testowane i sprawdzane przed wysyłką, jednak dalszym ciągu istnieje możliwość uszkodzenia w transporcie. Prosimy dokładnie sprawdzić sprzęt przed instalacją. W przypadku jakichkolwiek uszkodzeń należy w odpowiednim czasie skontaktować się z dystrybutorem.

21.Kabel połączeniowy akumulatora * 2

22.Kopia instrukcji obsługi produktu * 1

23.Kopia bezpiecznika zapasowego samochodu *16

1. Zestaw ekranów zewnętrznych (w tym kabel) * 1

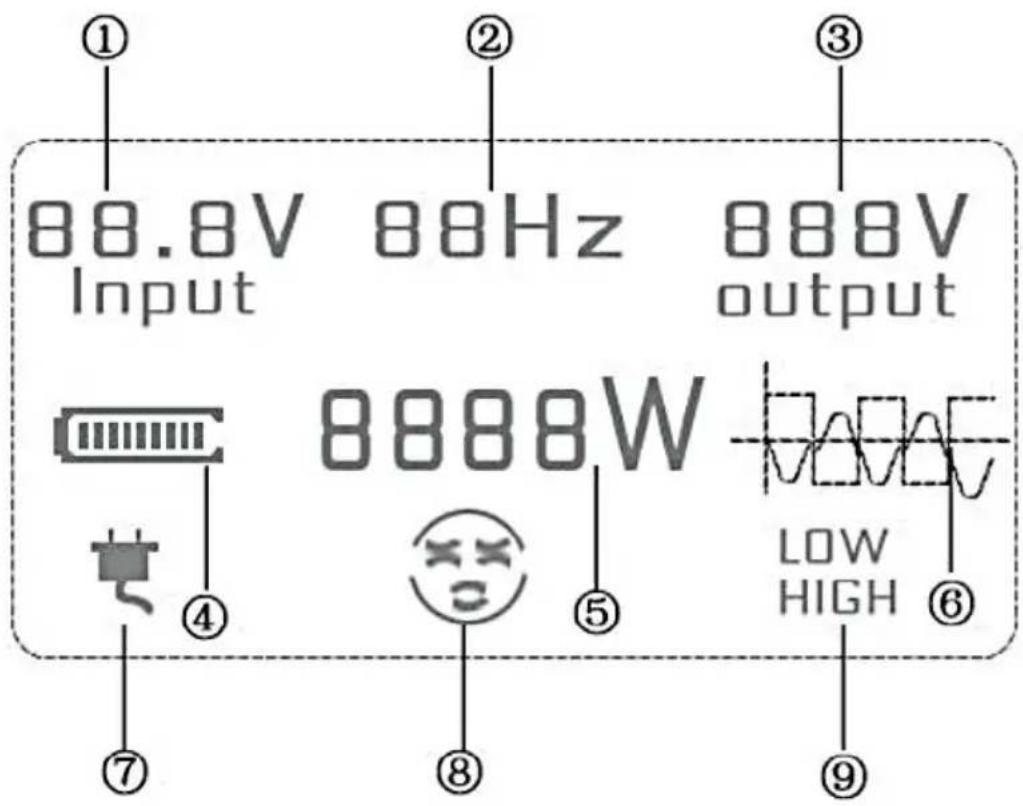

●Schemat panelu.

① 88.8V 88Hz 888V Input output ② 8888W LOW HIGH ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

① Wprowadź napięcie akumulatora.
② Częstotliwość napięcia wyjściowego.
③ Napięcie wyjściowe produktu.
④ Moc baterii.
⑤ Moc produktu.
⑥ Kształt fali produktu.
⑦ Włącz monit o załadowanie.
⑧ Stan pracy.
⑨ Zabezpieczenie przed wysokim/niskim napięciem.

- Instrukcja obsługi pilota bezprzewodowego.

Falownik można włącać i wyłącać zdalnie za pomocą bezprzewodowego pilota.

Wsić antene, wyciągnij wszystkie anteny, gdy są używane, i pchnij antenę, gdy nie są używane. Przy A B Naciśnij A, aby włączyć wyjście falownika Przy B Jście falownika DIGITAL REMOTE CONTROLLER

Notatka:

Zalecana odległość dla pilota wynosi 100 metrów lub mniej. Podczas użytkowania należy rozciągnąć wszystkie anteny pilota!

Jeżeli pilot nie działa, wymień baterię wewnątrz pilota.

Model akumulatora wewnętrznego to: 23A 12V

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
