Tipo de producto	Inversor eléctrico
Marca / Modelo	Vevor TM5000
Tensión de entrada	DC 12V
Tensión de salida	AC 120V o 230V (según versión)
Frecuencia de salida	50Hz / 60Hz ±0,5Hz
Potencia nominal	5000W
Potencia pico (sobretensión)	10-12kW
Onda de salida	Onda modificada (Modified Sine Wave)
Eficiencia	≥85%
Pérdida sin carga	<1,8A
Temperatura de funcionamiento	-10°C a +45°C
Protecciones	Sobrecarga, cortocircuito, sobrecalentamiento, baja tensión, sobretensión, inversión de polaridad (mediante fusible)
Accesorios incluidos	2 cables de batería, 1 manual, 16 fusibles de repuesto, 1 pantalla externa con cable, 1 mando a distancia inalámbrico
Alcance del mando a distancia	Hasta 100 metros (antenas desplegadas)
Pila del mando a distancia	23A 12V
Mantenimiento	Mantener seco, protegido del polvo y de altas temperaturas. No cubrir el aparato.

Preguntas frecuentes - TM5000 Vevor

¿Cómo conectar el inversor a la batería?

Asegúrese de que el inversor esté apagado. Conecte el cable rojo al polo positivo de la batería y el cable negro al polo negativo. No invierta las conexiones, ya que quemaría el fusible.

¿Qué hacer si el inversor no tiene salida?

Verifique la carga: si supera la potencia nominal, redúzcala. Verifique la temperatura: si se sobrecalienta, espere 15 minutos después de reducir la carga. Verifique el fusible y reemplácelo si es necesario. Verifique la tensión de la batería: recárguela si está baja.

¿Qué protecciones tiene el inversor?

Protege contra sobrecargas (125% → alarma y luego apagado tras 20s), cortocircuitos (apagado automático), sobrecalentamiento (>80°C), baja tensión (alarma y luego apagado), sobretensión (>16V) e inversión de polaridad (fusible).

¿Puedo conectar varios inversores en paralelo?

No, está estrictamente prohibido conectar este inversor en paralelo con otro.

¿Puedo conectar el inversor a la red eléctrica?

No, está prohibido. El inversor convierte 12V CC en CA, no debe conectarse a la red eléctrica.

¿Cómo usar el mando a distancia inalámbrico?

Despliegue la antena del mando a distancia. Presione el botón A para activar la salida del inversor, el B para desactivarla. El alcance máximo es de 100 metros en línea de visión.

¿Qué hacer si el fusible se funde?

Apague el inversor y desconecte la batería. Reemplace el fusible por uno de la misma capacidad (fusible de repuesto incluido). Asegúrese de que la conexión sea correcta antes de volver a encender.

¿Qué sucede en caso de sobrecarga?

Si la carga supera el 125% de la potencia nominal, el inversor emite una alarma y se apaga después de 20 segundos. Reduzca la carga y reinicie el aparato después de apagarlo 5 segundos.

¿Qué hacer si el inversor se sobrecalienta?

La luz roja se enciende y el inversor se apaga. Déjelo enfriar (temperatura inferior a 80°C). Reduzca la carga y mejore la ventilación alrededor del aparato.

¿Cómo mantener el inversor?

Evite la humedad, el polvo y la luz solar directa. No cubra el aparato. Desconéctelo cuando no se use. No intente repararlo usted mismo, ya que anularía la garantía.

MANUAL DE USUARIO TM5000 Vevor

INVERSOR DE ENERGÍA

MODELO: TM5000W

(La imagen es solo para referencia, consulte el objeto real)

Advertencia: para reducir el riesgo de lesiones, el usua debe leer atentamente el manual de instrucciones.

Este producto está sujeto a las disposiciones de la Di Europea 2012/19/CE. El símbolo que muestra un conte con ruedas tachado indica que el producto requiere re selectiva de basura en la Unión Europea. Esto se apli producto y a todos los accesorios marcados con este Los productos marcados como tales no podrán desecha con la basura doméstica normal, sino que deberán llev un punto de recogida para el reciclaje de aparatos elé electrónicos.

INSTRUCCIONES

● Lea atentamente este manual antes de utilizar los productos. ● Gracias por elegir el inversor de corriente que ofrecemos. Esperamos que nuestro

producto pueda brindarle el servicio más satisfactorio.

1. La potencia de carga (aparatos), también conocida como la salida del inversor, no debe ser mayor que la potencia nominal, lo que podría provocar que el inversor dejara de funcionar.

La potencia de carga de los electrodomésticos, también conocida como salida del inversor, no debe exceder la potencia nominal, ya que esto podría provocar un mal funcionamiento del inversor.

1. La potencia de carga de los electrodomésticos, también conocida como salida del inversor, no debe exceder la potencia nominal, ya que esto podría provocar un mal funcionamiento del inversor.

La potencia de carga de los electrodomésticos, también conocida como salida del inversor, no debe exceder la potencia nominal, ya que esto podría provocar un mal funcionamiento del inversor.

1. Cuando se conecta con una carga inductiva o capacitiva, la potencia del inversor debe ser de 4 a 6 veces mayor que la potencia de carga (también conocida como 4 a 6 veces la potencia de arranque).

Cuando se conecta con una carga inductiva o capacitiva, la potencia del inversor debe ser de 4 a 6 veces mayor que la potencia de carga (también conocida como 4 a 6 veces la potencia de arranque).

1. Rojo al polo positivo, negro al polo negativo, conéctelo correctamente. La conexión inversa derretiría el fusible, podría funcionar normalmente después de reemplazar el fusible y conectarlo correctamente.

25. Prohibido enchufar el inversor a la red eléctrica.

- Descripción del Producto.

Este inversor de alta frecuencia ha adoptado la tecnología SPWM y es altamente eficiente y confiable. El producto ha pasado S0900 1:2000. Sin embargo, una operación inadecuada o un mal uso aún pueden causar lesiones o pérdidas; las instrucciones y la información proporcionadas en este manual deben seguirse en todo momento.

●Parámetros técnicos.

Tensión de salida	CA 120 V.	CA 230 V.
Voltaje de entrada	12 V CC.
Pérdida cuando no hay carga	<1.8A
Onda de salida	Onda modificada
Potencia nominal	5000W
Energía de sobretensión	≤10KW-12KW
Frecuencia de salida	6 0 Hz ±0,5 Hz	50Hz ±0,5Hz
Eficiencia	≥85%
Encima Voltaje cerrando	≥ 16 VCC
Cierre por baja tensión	≤ 9,5 VCC
Cierre por exceso de temperatura	Mas grande que 80 °C
Temperatura ambiente	-10°C --- +45°C

Nota: Mantenga seca la fuente de alimentación alrededor de la ventilla dentro de 1 metro no debe haber elementos inflamables, evite estrictamente la causa de un incendio.

- Funciones protectoras .

1. Protección contra sobrecarga: cuando se sobrecarga el 125%, el inversor enviará

Alarma y deja de funcionar después de 20 segundos. Las cargas s reducen al nivel aceptado y el inversor volverá a funcionar.

1. Protección contra cortocircuitos: cuando hay un cortocircuito en la salida del

inversor, el inversor apagará automáticamente la salida hasta que se resuelva el problema del cortocircuito y se pueda restaurar la salida

1. Protección contra sobrecalentamiento: cuando la temperatura interior del inversor

alcanza los 80 °C, la luz indicadora ROJA se encenderá. El inverso dejará de funcionar; una vez que la temperatura baje al nivel acept el inversor volverá a funcionar automáticamente.

1. Protección de bajo voltaje: cuando el voltaje de la batería está po debajo del ajuste

nivel, el inversor enviará una alarma mediante un pitido. Cuando el voltaje de la batería sigue cayendo hasta su nivel de cierre, el invemitirá un pitido y el LED ROJO se encenderá, el inversor dejará funcionar; cuando el voltaje de la batería aumente a su nivel de re el inversor volverá a funcionar automáticamente.

1. Protección contra sobretensión: cuando el voltaje de entrada es ma que el ajuste

nivel, el inversor dejará de funcionar, cuando el voltaje de entrada normal, volverá a funcionar automáticamente.

1. Protección de conexión inversa: una vez que haya conexión inversa, el fusible del inversor se quemará. En este caso, apague el inversor, desconecte la fuente de alimentación y cambie el fusible.

Nota: LA CONEXIÓN INVERSA ESTÁ ESTRICTAMENTE PROHIBIDA

- Instalación.

1. La función del inversor es convertir el voltaje DC 12V en AC120V/230V. Antes de la conexión, asegúrese de que el inversor esté apagado.

apagado.

1. Al conectar el inversor a la batería, asegúrese de que el voltaje de la batería sea consistente con el voltaje de referencia del inversor.
2. Conecte el cable rojo del inversor al polo positivo de la batería y el cable negro al polo negativo. No conecte el cable al revés, de lo contrario se quemará el fusible del inversor.
3. Encienda el interruptor de alimentación del inversor; en ese momento la luz verde (azul) se encenderá.

La luz indicadora está encendida, lo que indica que el inversor está funcionando correctamente.

1. Conecte las cargas a la salida de CA del inversor, no las sobrecargue. En caso de sobrecarga, el inversor enviará una alarma y dejará de funcionar. Para reiniciar el inversor, primero apáguelo durante 5 segundos, reduzca la carga y vuelva a encenderlo.

- Precauciones

Los inversores están diseñados, fabricados y probados según las normas de seguridad. Sin embargo, como producto eléctrico, deben instalarse, operarse y mantenerse estrictamente de acuerdo con las instrucciones de seguridad relacionadas, de la siguiente manera:

1. La conexión inversa entre el inversor y la batería está estrictamente prohibida; quemará el fusible del inversor.
2. Verifique dos veces si el voltaje de la batería coincide con el del inversor.

voltaje de CC de entrada, la conexión incorrecta entre el inversor y la batería puede causar daños graves.

1. Verifique nuevamente si las conexiones son correctas, asegúrese de que las conexiones

estén apretadas y firmes.

1. No extienda el cable de alimentación del inversor.
2. Cuando el inversor no esté en uso, apáguelo y desconéctelo del sistema.

46. Evite el contacto con cualquier objeto o líquido extraño. No toque

el inversor

con la mano mojada. Mantenga el producto alejado de los niños. Evite usarlo en áreas húmedas, polvorientas y con altas temperaturas. No use este producto en un área inflamable y combustible.

1. Instale el producto en un lugar bien ventilado, evite utilizar este producto sobre o

cerca de objetos calientes como calentadores eléctricos, etc. No cubra el inversor, evite la luz solar directa, la humedad y el agua.

1. Este inversor no se puede conectar en paralelo.
2. Está estrictamente prohibido conectar este producto a la red urbana.
3. No intente reparar el inversor. Una vez abierto el inversor, la garantía queda anulada.

Solución de problemas.

Cuando no haya salida, verifique lo siguiente:

1. Uso excesivo de electrodomésticos, carga demasiado pesada.

Solución: Reducir

Aparatos eléctricos, el uso de energía eléctrica total debe ser menor que la potencia nominal del inversor.

1. Protección contra el sobrecalentamiento. SOLUCIÓN ALTERNATIVA:

Reduzca el enfriamiento de la carga y reinicie

después de 15 minutos. (La temperatura del verano es alta o las condiciones de disipación de calor son malas, se debe reducir adecuadamente el uso de la potencia total de los aparatos eléctricos).

1. Después de que se funda el fusible, se debe reemplazar el fusible con la misma capacidad.
2. Asegúrese de que el cable que conecta la batería esté firme y se conectado.
3. Bajo voltaje de la batería; cargue la batería.
4. Batería agotada: cambie la batería, la batería puede estar agotada A través de los años.

- Accesorios aleatorios.

Los productos se prueban e inspeccionan cuidadosamente antes del envío, pero aún es posible sufrir daños durante el transporte; verifique cuidadosamente el equipo antes de la instalación. Si hay algún daño, comuníquese con el distribuidor a tiempo.

1. Cable de conexión de batería * 2
2. Una copia del manual de instrucciones del producto * 1
3. Una copia del fusible de repuesto del coche * 16
4. Conjunto de pantalla externa (incluido el cable) * 1

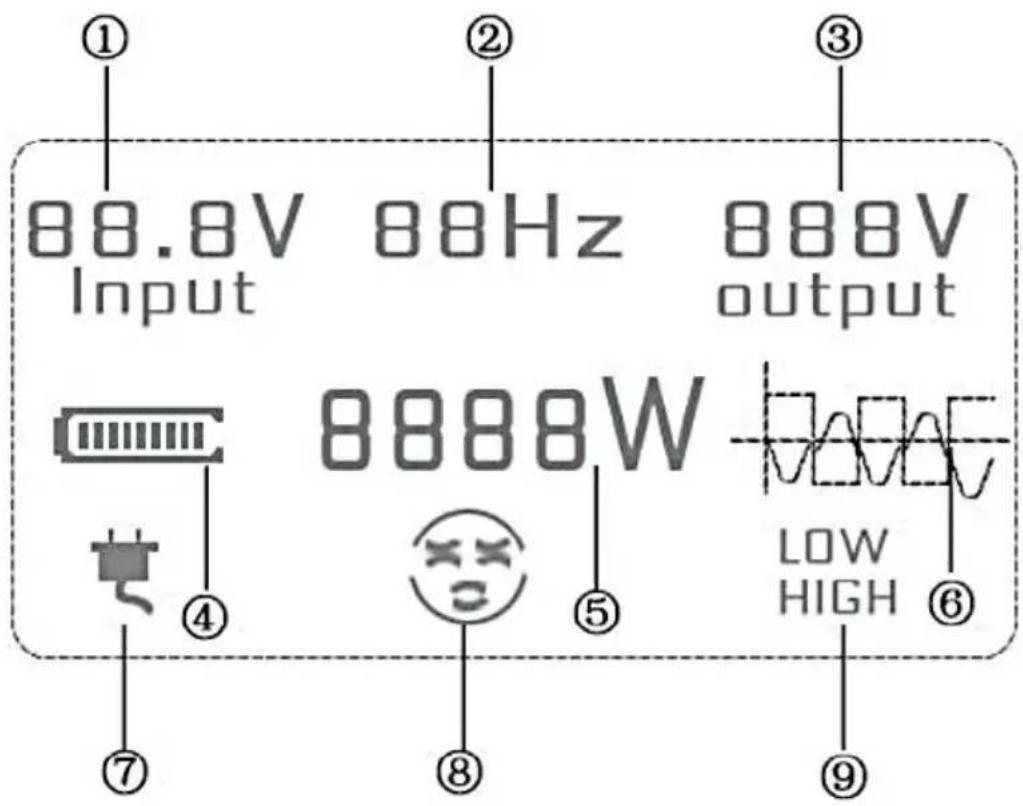

●Diagrama de paneles.

① Introduzca el voltaje de la batería. ② La frecuencia del voltaje de salida. ③ Voltaje de salida del producto. ④ Potencia de la batería. ⑤ Potencia del producto. ⑥ Forma de onda del producto. ⑦ Active el mensaje de carga. ⑧ Estado de trabajo. ⑨ Protección de alto voltaje/bajo voltaje.

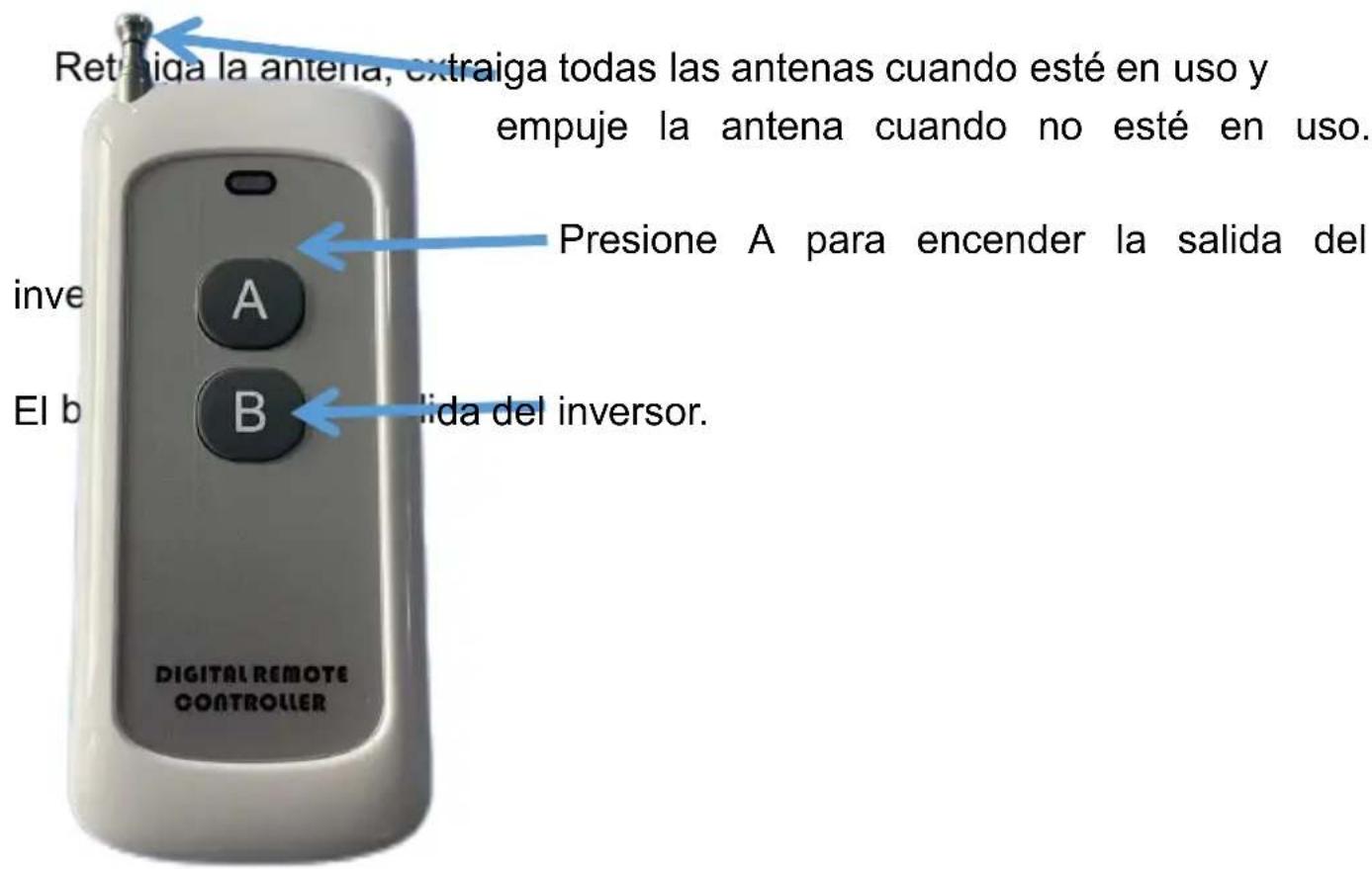

- Instrucciones de uso del mando a distancia inalámbrico.

El inversor se puede encender y apagar de forma remota mediante mando a distancia inalámbrico.

Nota:

La distancia recomendada para el control remoto es de 100 metros menos. ¡Estire todas las antenas del control remoto durante el uso!

Cuando el control remoto no funcione, reemplace la batería dentro del control remoto.

El modelo de batería interna es: 23A 12V

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
