TM5000 - Elektrische omvormer Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische omvormer
Merk / Model	Vevor TM5000
Ingangsspanning	DC 12V
Uitgangsspanning	AC 120V of 230V (afhankelijk van versie)
Uitgangsfrequentie	50Hz / 60Hz ±0,5Hz
Nominaal vermogen	5000W
Piekvermogen (overspanning)	10-12kW
Uitgangsgolf	Gemodificeerde sinusgolf
Efficiëntie	≥85%
Verlies zonder belasting	<1,8A
Bedrijfstemperatuur	-10°C tot +45°C
Beschermingen	Overbelasting, kortsluiting, oververhitting, lage spanning, overspanning, polariteitsomkering (via zekering)
Inbegrepen accessoires	2 batterijkabels, 1 handleiding, 16 reservezekeringen, 1 extern beeldscherm met kabel, 1 draadloze afstandsbediening
Bereik afstandsbediening	Tot 100 meter (antennes uitgeklapt)
Batterij afstandsbediening	23A 12V
Onderhoud	Droog houden, stofvrij en uit de buurt van hoge temperaturen. Bedek het apparaat niet.

Veelgestelde vragen - TM5000 Vevor

Hoe sluit ik de omvormer aan op de accu?

Zorg ervoor dat de omvormer uitgeschakeld is. Sluit de rode kabel aan op de positieve pool van de accu en de zwarte kabel op de negatieve pool. Draai de aansluitingen niet om, anders doorbrandt de zekering.

Wat te doen als de omvormer geen uitgang heeft?

Controleer de belasting: als deze het nominaal vermogen overschrijdt, verlaag deze dan. Controleer de temperatuur: bij oververhitting wacht 15 minuten na vermindering van belasting. Controleer de zekering en vervang deze indien nodig. Controleer de accuspanning: laad op indien laag.

Welke beschermingen heeft de omvormer?

Het beschermt tegen overbelasting (125% → alarm en stop na 20s), kortsluiting (automatische stop), oververhitting (>80°C), lage spanning (alarm en stop), overspanning (>16V) en polariteitsomkering (zekering).

Kan ik meerdere omvormers parallel aansluiten?

Nee, het is ten strengste verboden deze omvormer parallel aan te sluiten met een andere.

Kan ik de omvormer op het elektriciteitsnet aansluiten?

Nee, dat is verboden. De omvormer zet 12V DC om in AC, hij mag niet op het elektriciteitsnet worden aangesloten.

Hoe gebruik ik de draadloze afstandsbediening?

Klap de antenne van de afstandsbediening uit. Druk op knop A om de uitgang van de omvormer te activeren, op knop B om uit te schakelen. Het maximale bereik is 100 meter in zichtlijn.

Wat te doen als de zekering doorslaat?

Zet de omvormer uit en koppel de accu los. Vervang de zekering door een van dezelfde capaciteit (meegeleverde reservezekering). Zorg dat de aansluiting correct is voordat u weer inschakelt.

Wat gebeurt er bij overbelasting?

Als de belasting 125% van het nominaal vermogen overschrijdt, geeft de omvormer een alarm en stopt na 20 seconden. Verlaag de belasting en start het apparaat opnieuw nadat u het 5 seconden heeft uitgeschakeld.

Wat te doen als de omvormer oververhit raakt?

Het rode lampje gaat branden en de omvormer stopt. Laat het afkoelen (temperatuur lager dan 80°C). Verlaag de belasting en verbeter de ventilatie rond het apparaat.

Hoe onderhoud ik de omvormer?

Vermijd vocht, stof en direct zonlicht. Bedek het apparaat niet. Haal de stekker eruit wanneer u het niet gebruikt. Probeer het niet zelf te repareren, dit maakt de garantie ongeldig.

GEBRUIKSAANWIJZING TM5000 Vevor

(De afbeelding is alleen ter referentie, raadpleeg het werkelijke object)

Waarschuwing-Om het risico op letsel te verminderen, de gebruiker de handleiding zorgvuldig lezen.

Dit product valt onder de bepalingen van de Europese 2012/19/EG. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese een aparte afvalinzameling vereist. Dit geldt voor het p en alle accessoires die met dit symbool zijn gemarkeer Producten die als zodanig gemarkeerd zijn, mogen niet normale huisvuil worden weggegooid, maar moeten naar inzamelpunt voor recycling van elektrische en elektroniso apparaten worden gebracht

INSTRUCTIES

- Lees deze handleiding zorgvuldig door voordat u het product gebruikt. - Bedankt dat u voor onze omvormer hebt gekozen. We hopen dat onze producten u de meest bevredigende service kunnen bieden.

1. Het vermogen van de belasting (apparaten), oftewel de output van de omvormer, mag niet groter zijn dan het nominale vermogen, anders kan de omvormer zonder werk komen te zitten.
2. Het belastingsvermogen van de apparaten, ook wel de output van de apparaten genoemd,

mag het nominale vermogen van de omvormer niet overschrijden, aangezien dit tot storingen in de omvormer kan leiden.

1. Bij aansluiting op een inductieve of capacitieve belasting moet de omvormer van stroom worden voorzien

met een vermogen dat 4-6 keer groter is dan het belastingsvermogen (ook wel 4-6 keer het startvermogen genoemd).

1. Sluit rood aan op de positieve pool en zwart op de negatieve pool, en sluit deze op de juiste manier aan.

Bij een omgekeerde aansluiting zou de zekering smelten. Deze zou normaal kunnen werken nadat de zekering is vervangen en op de juiste manier is aangesloten.

1. Het is verboden om de omvormer op het elektriciteitsnet aan te sluiten.

● Productbeschrijving.

Deze hoogfrequente omvormer maakt gebruik van SPWM-technologie en is zeer efficiënt en betrouwbaar. Het product is

gepasseerd dl S0900 1:2000. Onjuiste bediening of verkeerd

gebruik kan echter nog steeds letsel of verlies veroorzaken. De instructies en informatie in deze handleiding moeten te allen tijde worden gevolgd.

Uitgangsspanning	AC120V	AC230V
Ingangsspanning	DC12V
Verlies bij geen belasting	<1,8A
Uitgangsgolf	Gemodificeerde golf
Nominaal vermogen	5000W
Overspanning	≤10KW-12K W
Uitgangsfrequentie	6 0 Hz ±0,5 Hz	50 Hz ±0,5 Hz
Efficiëntie	≥85%
Over Spanning sluiten	≥ 16 V gelijkstroom
Sluiting bij lage spanning	≤ 9,5 V gelijkstroom
Sluiting bij te hoge temperatuur	Groter dan 80°C
Omgevingstemperatuur	-10°C --- +45°C

Opmerking: Houd de voeding rond de ventilatie droog, binnen 1 meter mogen geen brandbare voorwerpen aanwezig zijn, voorkom strikt de oorzaak van brand.

- Beschermende functies.

1. Overbelastingsbeveiliging: bij overbelasting van 125% stuurt de omvormer

alarm, en stopt met werken na 20 seconden. De belastingen worden teruggebracht tot een acceptabel niveau, de omvormer zal weer werken.

1. Kortsluitbeveiliging: Wanneer er kortsluiting is in de uitgang van de omvormer, zal de omvormer de uitgang automatisch uitschakelen tot het kortsluitingsprobleem is opgelost en de uitgang kan worden hersteld.
2. Beveiliging tegen oververhitting: wanneer de binnentemperatuur van omvormer stijgt

80°C bereikt, gaat het RODE indicatielampje branden. De omvormer stopt met werken. Zodra de temperatuur tot een acceptabel niveau hervat de omvormer automatisch zijn werking.

1. Beveiliging tegen lage spanning: wanneer de accuspanning lager is dan het ingestelde

niveau, zal de omvormer een alarm sturen door middel van een pieptoon. Wanneer de accuspanning blijft dalen tot het uitschakelniveau, piept de omvormer en gaat de RODE LED branden, de omvormer stopt met werken. Wanneer de accuspanning wordt verhoogd tot het herstartniveau, hervat de omvormer automatisch zijn werking.

41. Overspanningsbeveiliging: wanneer de ingangsspanning hoger is dan het ingestelde

niveau stopt de omvormer met werken. Wanneer de ingangsspanning normaal is, hervat hij automatisch zijn werking.

1. Beveiliging tegen omgekeerde verbinding: zodra er een omgekeerde verbinding is, wordt de

De zekering van de omvormer zal doorbranden. Schakel in dit geval de omvormer uit, ontkoppel de stroombron en vervang de zekering.

Opmerking: REVERSE CONNECT IS STRIKT VERBODEN.

- Installatie.

1. De functie van de omvormer is om de DC 12V-spanning om te zetten naar AC120V/230V, zorg ervoor dat de omvormer vóór aansluiting is

uitgeschakeld.

32. Zorg er bij het aansluiten van de omvormer op de accu voor dat de spanning overeenkomt met de referentiespanning van de omvormer!

1. Sluit de rode kabel van de omvormer aan op de positieve pool van de batterij,

Sluit de zwarte kabel van de omvormer aan op de negatieve pool van de batterij. Sluit de kabel niet omgekeerd aan, anders zal de zekering van de omvormer doorbranden.

34. Zet de stroomschakelaar van de omvormer aan, waarna het groene (blauwe)

indicatielampje brandt, wat aangeeft dat de omvormer goed werkt.

1. Sluit de belastingen aan op de AC-uitgang van de omvormer, alstublieft niet

overbelasten. Bij overbelasting stuurt de omvormer een alarm en stopt met werken. Om de omvormer opnieuw te starten, schakelt u de omvormer eerst gedurende 5 seconden uit, verlaagt u de belasting en schakelt u hem weer in.

- Voorzorgsmaatregelen

De omvormers zijn ontworpen, vervaardigd en getest volgens de veiligheidsnormen. Als elektrisch en elektronisch product moeten ze echt strikt volgens de volgende veiligheidsinstructies worden geïnstalleerd, bediend en onderhouden:

1. De omgekeerde verbinding tussen de omvormer en de accu is strikt verboden, hierdoor zal de zekering van de omvormer doorbranden.
2. Controleer nogmaals of de spanning van de batterij overeenkomt met die van de omvormer.

DC-ingangsspanning, een verkeerde aansluiting tussen de omvormer en de accu kan ernstige schade veroorzaken.

1. Controleer nogmaals of de aansluitingen correct zijn, zorg ervoor dat de aansluitingen goed zijn.

zijn strak en stevig.

1. Verleng de voedingskabel van de omvormer niet.
2. Wanneer de omvormer niet in gebruik is, schakelt u deze uit en koppelt u de omvormer los van het systeem.

u de omvormer los van het systeem.

1. Vermijd contact met vreemde voorwerpen of vloeistoffen. Raak de omvormer niet aan.

met een natte hand. Houd het product uit de buurt van kinderen. Gebruik het niet in vochtige, stoffige ruimtes met hoge temperaturen. Gebruik het product niet in een ontvlambare en brandbare omgeving.

67. Installeer het product op een goed geventileerde plaats, gebruik dit product niet op of

nabijgelegen hete voorwerpen zoals elektrische verwarmingstoestellen, enz. Dek de omvormer niet af, vermijd direct zonlicht, vocht en wat

1. Deze omvormer kan niet parallel worden aangesloten.
2. Het is ten strengste verboden om dit product op het stadsnet aan te sluiten.
3. Probeer de omvormer niet te repareren. Zodra de omvormer geopend is, vervalt de garantie.

leegte.

●Probleemoplossen.

Als er geen uitvoer is, controleer dan het volgende:

1. Overmatig gebruik van elektrische apparaten, te zware belasting. Oplossing: verminder het aantal elektrische apparaten; het totale elektrische vermogen moet lager zijn dan het nominale vermogen van de omvormer.
2. Bescherming tegen oververhitting. OPLOSSING: Verminder de belasting en laat de omvormer afkoelen; start opnieuw op na 15 minuten. (Bij hoge omgevingstemperatuur of slechte warmteafvoer moet het totale vermogen van de elektrische apparaten op passende wijze worden verminderd.)
3. Nadat de zekering is doorgebrand, moet de zekering met dezelfde capaciteit worden vervangen. Zorg ervoor dat de kabel die de batterij verbindt stevig en veilig is aangesloten.
4. Lage spanning van de batterij; laad de batterij op. Batterij leeg: vervang de batterij; de batterij kan na verloop van jaren leeg zijn.

●Willekeurige accessoires.

Producten worden voorafgaand aan verzending zorgvuldig getest en geïnspecteerd, maar het is nog steeds mogelijk dat ze tijdens het transport beschadigd raken. Controleer de apparatuur zorgvuldig voordat u deze installeert. Indien er schade is, neem dan tijdig contact op met de distributeur.

25. Accu-aansluitkabel * 2 26. Een kopie van de productinstructiehandleiding * 1 27. Een kopie van de reservezekering van de auto * 16 28. Externe schermset (inclusief kabel één) * 1

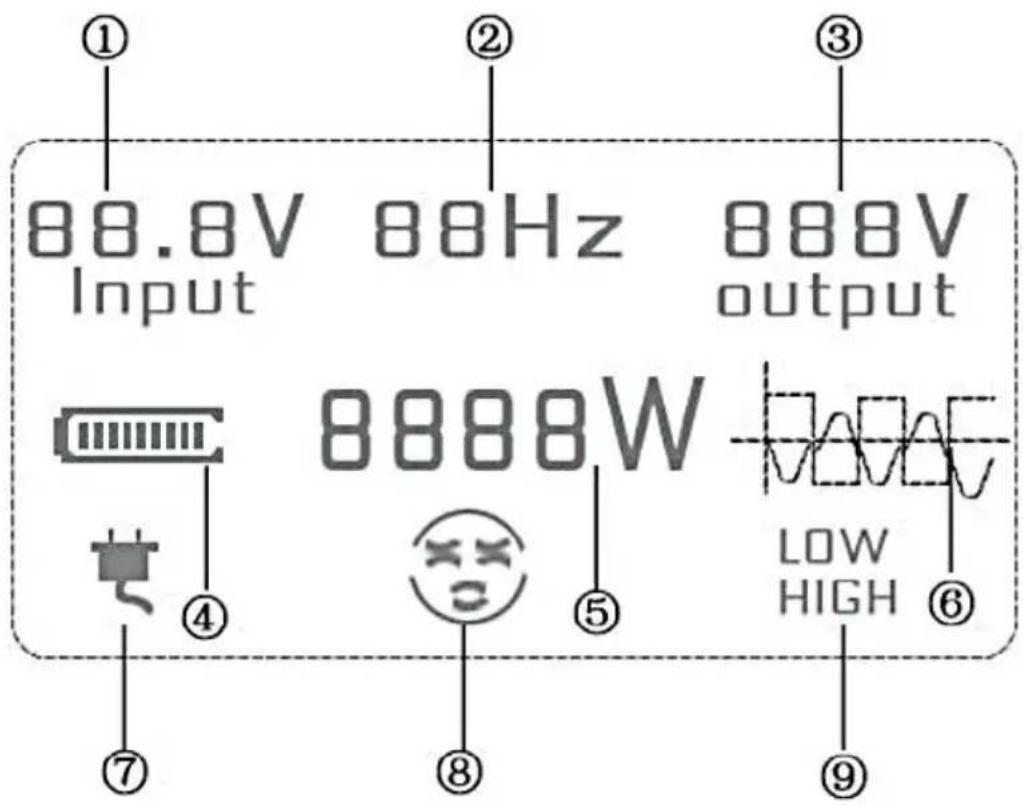

- Paneeldiagram.

① Voer de accuspanning in. ② De frequentie van de uitgangsspanning. ③ Productuitgangsspanning. ④ Batterijvermogen. ⑤ Productkracht. ⑥ Productgolfvorm. ⑦ Schakel de laadprompt in. ⑧ Werkstatus. ⑨ Bescherming tegen hoge spanning/laagspanning.

- Instructies voor het gebruik van de draadloze afstandsbediening.

Via een draadloze afstandsbediening kan de omvormer op afstand worden in- en uitgeschakeld.

Opmerking:

De aanbevolen afstand voor de afstandsbediening is 100 meter of minder. Strek alle antennes van de afstandsbediening uit tijdens gebruik.

Wanneer de afstandsbediening niet werkt, vervang dan de batterij in de afstandsbediening.

Het interne batterijmodel is: 23A 12V
