Produkttyp	Elektrisk växelriktare
Märke / Modell	Vevor TM5000
Ingångsspänning	DC 12V
Utgångsspänning	AC 120V eller 230V (beroende på version)
Utgångsfrekvens	50Hz / 60Hz ±0,5Hz
Nominell effekt	5000W
Toppeffekt (överspänning)	10-12kW
Utgångsvåg	Modifierad sinusvåg
Verkningsgrad	≥85%
Förlust utan last	<1,8A
Driftstemperatur	-10°C till +45°C
Skydd	Överlast, kortslutning, överhettning, lågspänning, överspänning, polaritetsomvändning (via säkring)
Medföljande tillbehör	2 batterikablar, 1 manual, 16 reservsäkringar, 1 extern display med kabel, 1 trådlös fjärrkontroll
Fjärrkontrollens räckvidd	Upp till 100 meter (antenner utfällda)
Fjärrkontrollens batteri	23A 12V
Underhåll	Förvara torrt, skyddat från damm och höga temperaturer. Täck inte över enheten.

Vanliga frågor - TM5000 Vevor

Hur ansluter jag växelriktaren till batteriet?

Se till att växelriktaren är avstängd. Anslut den röda kabeln till batteriets pluspol och den svarta kabeln till minuspolen. Vänd inte på anslutningarna, det skulle bränna säkringen.

Vad gör jag om växelriktaren inte har någon utgång?

Kontrollera lasten: om den överstiger märkeffekten, minska den. Kontrollera temperaturen: vid överhettning, vänta 15 minuter efter lastminskning. Kontrollera säkringen och byt vid behov. Kontrollera batterispänningen: ladda om den är låg.

Vilka skydd har växelriktaren?

Den skyddar mot överlast (125% → larm och stopp efter 20 s), kortslutning (automatiskt stopp), överhettning (>80°C), lågspänning (larm och stopp), överspänning (>16V) och polaritetsomvändning (säkring).

Kan jag ansluta flera växelriktare parallellt?

Nej, det är strängt förbjudet att ansluta denna växelriktare parallellt med en annan.

Kan jag ansluta växelriktaren till elnätet?

Nej, det är förbjudet. Växelriktaren omvandlar 12V DC till AC, den får inte anslutas till elnätet.

Hur använder jag den trådlösa fjärrkontrollen?

Fäll ut fjärrkontrollens antenn. Tryck på knapp A för att aktivera växelriktarens utgång, på B för att stänga av den. Maximal räckvidd är 100 meter vid fri sikt.

Vad gör jag om säkringen går?

Stäng av växelriktaren och koppla från batteriet. Byt säkringen mot en av samma kapacitet (medföljande reservsäkring). Se till att anslutningen är korrekt innan du slår på igen.

Vad händer vid överlast?

Om lasten överstiger 125% av märkeffekten, avger växelriktaren ett larm och stannar efter 20 sekunder. Minska lasten och starta om enheten efter att ha stängt av den i 5 sekunder.

Vad gör jag om växelriktaren överhettas?

Den röda lampan tänds och växelriktaren stannar. Låt den svalna (temperatur under 80°C). Minska lasten och förbättra ventilationen runt enheten.

Hur underhåller jag växelriktaren?

Undvik fukt, damm och direkt solljus. Täck inte över enheten. Koppla ur den när den inte används. Försök inte reparera den själv, det ogiltigförklarar garantin.

BRUKSANVISNING TM5000 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VÄXELRIKTARE

MODELL: TM5000W

(Bilden är endast för referens, se det faktiska objektet)

Varning - För att minska risken för skada måste anvär läsa instruktionerna noggrant.

Denna produkt omfattas av bestämmelserna i det europ direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning Detta gäller för produkten och alla tillbehör märkta med symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämna en insamlingsplats för återvinning av elektriska och elektroniska apparater

INSTRUKTIONER

- Läs denna bruksanvisning noggrant innan du använder produkterna. - Tack för att du valde den strömriktare vi tillhandahåller. Vi hoppas att produkterna kan ge dig den mest tillfredsställande servicen.

1. Belastningen (apparater) makt, även känd som uteffekten av växelriktaren, bör inte överskrida märkeffekten, eftersom detta kan leda till att växelriktaren inte fungerar.
2. Apparaternas belastningseffekt, även känd som uteffekten av växelriktaren, bör inte överskrida märkeffekten, eftersom detta kan leda till att växelriktaren inte fungerar.
3. När växelriktaren är ansluten till en induktiv eller kapacitiv last, bör växelriktarens effekt vara 4-6 gånger större än lasteffekten (aka 4-6 gånger starteffekten).
4. Röd till positiv pol, svart till minuspol, vänligen anslut den ordentligt. Omvänd anslutning skulle smälta säkringen, den kunde fungera normalt efter att säkringen bytts ut och anslutits korrekt.
5. Det är förbjudet att ansluta växelriktaren till elnätet.

Produktbeskrivning.

Denna högfrekventa växelriktare har anammat SPWM-teknik, och den är mycket effektiv och tillförlitlig. Produkten har passerat ISO9001:2000. Felaktig användning eller missbruk kan dock fortfarande orsaka skada eller skador, instruktioner och information i denna handbok måste följas hela tiden.

Tekniska parametrar.

Utspänning	AC120V	AC230V
Inspänning	DC12V
Förlust när ingen belastnin	<1,8A
Utgångsvåg	Modifierad våg
Märkeffekt	5000W
Surge Power	≤10KW-12KW
Utgångsfrekvens	6 0Hz ±0,5Hz	50Hz ±0,5Hz
Effektivitet	≥85 %
Över Spänning stängs	≥ 16V DC
Lågspänningsavstängning	≤ 9,5V DC
Övertemperaturstängning	Större än 80 °C
Omgivningstemperatur	-10 °C --- +45 °C

Obs: Håll strömförsörjningen runt ventilationen torr, inom 1 meter får inga brandfarliga föremål finnas, strikt förhindra brandorsaken.

Skyddsfunktioner.

43. Överbelastningsskydd: vid överbelastning på 125 % skickar växelriktaren larm och slutar fungera efter 20 sekunder. Belastningarna reduceras till accepterad nivå, växelriktaren kommer att återuppta sitt arbete.

Larmet slutar fungera efter 20 sekunder. Belastningarna reduceras till accepterad nivå, och växelriktaren återupptar sitt arbete.

44. Kortslutningsskydd: När det finns en kortslutning i utgången på

växelriktaren, kommer växelriktaren automatiskt att stänga av utgången tills kortslutningsproblemet är löst och utgången kan återställas.

1. Övertemperaturskydd: när växelriktarens inre temperatur når 80°C, tänds den RÖDA indikeringslampan. Växelriktaren slutar fungera, och när temperaturen sjunker till en acceptabel nivå återupptar växelriktaren automatiskt sitt arbete.
2. Lågspänningsskydd: när batterispänningen är under inställningsnivån, avger växelriktaren ett larm genom en pipsignal. När batterispänningen fortsätter att sjunka till avstängningsnivån, piper växelriktaren och den röda LED-lampan tänds, växelriktaren slutar fungera. När batterispänningen stiger till omstartsnivån återupptar växelriktaren automatiskt sitt arbete.

47. Överspänningsskydd: när inspänningen är högre än inställningsnivån, kommer växelriktaren att sluta fungera. När inspänningen är normal kommer den automatiskt att återuppta sitt arbete.

1. Skydd för omvänd anslutning: när det finns en omvänd anslutning, kommer växelriktarens säkring att brinna. Stäng i så fall av växelriktaren, koppla ur strömkällan och byt säkring.

Obs: Omvänd anslutning är strängt förbjuden.

● Installation.

1. Växelriktarens funktion är att omvandla DC 12V-spänningen till AC120V/230V. Innan anslutning, se till att växelriktaren är avstängd.
2. När du ansluter växelriktaren till batteriet, se till att batteriets spänning överensstämmer med växelriktarens referensspänning! ! !
3. Anslut växelriktarens röda kabel till den positiva polen på batteriet, och anslut växelriktarens svarta kabel till batteriets negativa pol. Anslut inte kabeln omvänt, annars kommer växelriktarens säkring att brinna.
4. Slå på växelriktarens strömbrytare. Då den gröna (blå) indikatorlampan lyser, indikerar det att växelriktaren fungerar korrekt.
5. Vänligen anslut lasterna till växelriktarens AC-utgång. Vänligen överbelasta inte. Vid överbelastning skickar växelriktaren larm och slutar fungera. För att starta om växelriktaren, stäng först av växelriktaren i några sekunder, minska belastningen och slå på den igen.

Växelriktarna är designade, tillverkade och testade enligt säkerhetsstandarder. Men som en elektrisk och elektronisk produkt måste den installeras, drivas och underhållas strikt enligt de relaterade säkerhetsinstruktionerna enligt följande:

1. Omvänd anslutning mellan växelriktaren och batteriet är strängt förbjuden, det kommer att bränna växelriktarens säkring.
2. Vänligen dubbelkolla att batteriets spänning matchar växelriktarens ingångslikspänning. Felaktig anslutning mellan växelriktaren och batteriet kan orsaka allvarlig skada.
3. Dubbelkolla att anslutningarna är korrekta och se till att de är täta och fasta.
4. Förläng inte växelriktarens strömkabel.
5. När växelriktaren inte används, stäng av den och koppla bort den från systemet.
6. Undvik kontakt med främmande föremål eller vätskor. Rör inte växelriktaren med våta händer. Håll produkten borta från barn. Undvik att använda den i fuktiga, dammiga områden med hög temperatur. Använd inte produkten i brandfarliga eller brännbara områden. Installera produkten på en väl ventilerad plats, undvik att använda den på eller nära heta föremål såsom elektriska värmeelement. Täck inte över växelriktaren, undvik direkt solljus, fukt och vatten.
7. Denna växelriktare kan inte parallellkopplas.
8. Det är strängt förbjudet att ansluta den här produkten till elnätet.
9. Försök inte reparera växelriktaren. När växelriktaren väl har öppnats upphör garantin.

● Felsökning.

När det inte finns någon utgång, kontrollera följande:

43. Överdriven användning av elektriska apparater, för tung belastning. Lösning: Minska antalet elektriska apparater, den totala effekten bör vara mindre än växelriktarens märkeffekt. 44. Överhettningsskydd. Lösning: Minska lasten, kyla ner och starta om efter 15 minuter. (Sommartemperaturen är hög eller värmeavledningsförhållandena är dåliga, bör man på lämpligt sätt minska den totala effekten av elektriska apparater.) 45. Efter att säkringen har gått måste en säkring med samma kapacitet bytas ut. 46. Se till att kabeln som ansluter batteriet sitter stadigt och säkert. 47. Låg batterispänning; ladda batteriet. 48. Batteriet är slut: Byt batteri, batteriet kan vara slut efter flera år.

- Slumpmässiga tillbehör.

Produkterna är noggrant testade och inspekterade innan de skickas, men det är fortfarande möjligt att de skadas under transporten. Vänligen kontrollera utrustningen noggrant före installation. Om det finns några skador, kontakta distributören i tid.

1. Batterianslutningskabel * 2. En kopia av produktens bruksanvisning * 1. En kopia av bilens reservsäkring * 16. Extern skärmsats (inklusive kabel) * 1.

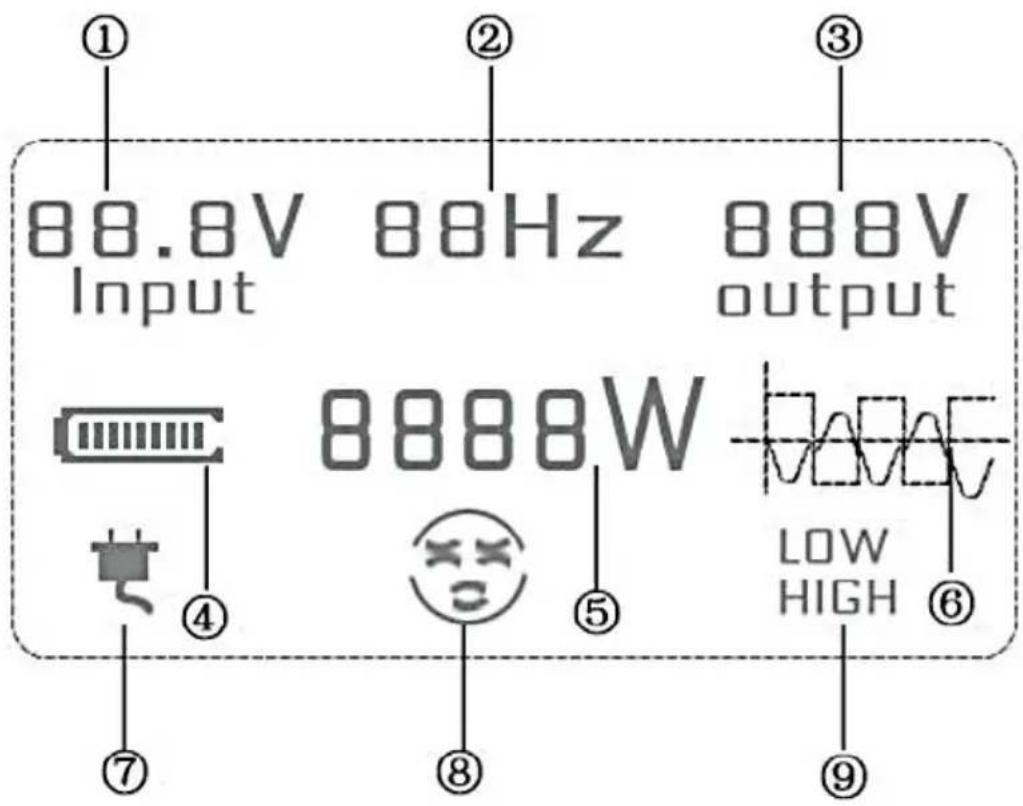

- Paneldiagram.

① Ange batterispänningen. ② Frekvensen för utspänningen. ③ Produktens utspänning. ④ Batterikraft. ⑤ Produktkraft. ⑥ Produktens vågform. ⑦ Slå på laddningsprompten. ⑧ Arbetsstatus. ⑨ Högspännings-/lågspänningsskydd.

- Instruktioner för användning av den trådlösa fjärrkontrollen.

Växelriktaren kan slås på och av på distans via en trådlös fjärrkontroll.

Notera:

Det rekommenderade avståndet för fjärrkontrollen är 100 meter eller mindre. Sträck ut alla antenner på fjärrkontrollen under användning!

När fjärrkontrollen inte fungerar, byt ut batteriet inuti fjärrkontrollen.

Den interna batterimodellen är: 23A 12V.
