SGM-3000W - Falownik Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Przetwornica z modyfikowaną falą sinusoidalną
Marka	Vevor
Model	SGM-3000W
Moc znamionowa	3000 W
Moc przeciążeniowa	6000 W
Napięcie wejściowe	12 V DC
Napięcie wyjściowe	230 V AC (Europa/Australia) / 120 V AC (Ameryka Północna)
Częstotliwość wyjściowa	50 Hz (Europa/Australia) / 60 Hz (Ameryka Północna)
Kształt fali wyjściowej	Fala modyfikowana (sinusoida modyfikowana)
Sprawność	≥ 85%
Prąd jałowy	1,2 A DC
Zabezpieczenia	Nadprąd, zwarcie, przegrzanie, zbyt niskie napięcie, przepięcie, odwrócenie polaryzacji (bezpiecznik)
Chłodzenie	Wentylator (aktywny)
Zdalne sterowanie bezprzewodowe	Tak, zasięg do 100 metrów (bateria 23A 12V w zestawie)
Wyświetlacz	Wskaźniki LED (zielony/czerwony) dla stanu pracy i alarmów
Wymiary przybliżone	400 x 200 x 100 mm
Waga przybliżona	5 kg
Temperatura pracy	-10°C do +45°C
Akcesoria w zestawie	Kable akumulatorowe, zapasowy bezpiecznik (10 A), instrukcja obsługi
Konserwacja i czyszczenie	Przechowywać urządzenie w suchym, dobrze wentylowanym miejscu, z dala od kurzu i wilgoci. Nie przykrywać przetwornicy. Czyścić suchą szmatką.
Części zamienne i naprawialność	Bezpiecznik wymienny (taka sama pojemność). Wszelkie inne naprawy muszą być wykonane przez profesjonalistę. Skontaktuj się z pomocą techniczną Vevor.
Bezpieczeństwo	Nie podłączać do sieci elektrycznej. Zabronione podłączanie odwrotne (ryzyko przepalenia bezpiecznika). Trzymać z dala od dzieci. Używać w niepalnym środowisku.

Często zadawane pytania - SGM-3000W Vevor

Jaka jest maksymalna moc, jaką może dostarczyć przetwornica SGM-3000W?

Moc znamionowa wynosi 3000 W ciągłej, z mocą przeciążeniową 6000 W (kilka sekund).

Czy mogę podłączyć przetwornicę do gniazdka sieciowego?

Nie, jest to surowo zabronione. Przetwornica przetwarza 12 V DC na 230 V AC. Podłączenie jej do sieci uszkodzi urządzenie i stwarza zagrożenie.

Jak podłączyć akumulator do przetwornicy?

Upewnij się, że przetwornica jest wyłączona. Podłącz czerwony kabel do zacisku dodatniego (+) akumulatora, a czarny kabel do zacisku ujemnego (-). Odwrotne podłączenie spowoduje przepalenie bezpiecznika.

Co zrobić w przypadku przeciążenia?

Przetwornica wyemituje alarm i zatrzyma się po 20 sekundach, jeśli obciążenie przekroczy 125% mocy znamionowej. Wyłącz przetwornicę, zmniejsz obciążenie i uruchom ponownie po 5 sekundach.

Przetwornica wydaje ciągły sygnał dźwiękowy, co mam zrobić?

Ciągły sygnał może wskazywać na zbyt niskie napięcie akumulatora lub przeciążenie. Sprawdź napięcie akumulatora (powinno być >10 V) i moc podłączonych urządzeń. Jeśli napięcie jest zbyt niskie, naładuj lub wymień akumulator.

Jaka jest różnica między modelami SGM i SGPE?

Modele SGM (jak SGM-3000W) wytwarzają falę modyfikowaną (sinusoidę modyfikowaną), podczas gdy modele SGPE wytwarzają prawdziwą falę sinusoidalną, bardziej odpowiednią dla wrażliwych urządzeń elektronicznych.

Czy mogę używać przetwornicy do wrażliwych urządzeń elektronicznych (komputer, telewizor)?

Nie jest to zalecane, ponieważ fala modyfikowana może powodować zakłócenia lub uszkodzić niektóre urządzenia. W przypadku wrażliwych urządzeń wybierz przetwornicę z czystą falą sinusoidalną (model SGPE).

Jak używać zdalnego sterowania bezprzewodowego?

Całkowicie rozłóż antenę pilota i skieruj go w stronę przetwornicy. Naciśnij przycisk A aby włączyć, a B aby wyłączyć. Maksymalny zasięg wynosi 100 metrów.

Jaki typ akumulatora powinienem użyć?

Użyj akumulatora ołowiowego 12 V (lub kompatybilnego akumulatora litowego) zdolnego dostarczyć wystarczający prąd. Zalecana pojemność zależy od obciążenia, ale upewnij się, że napięcie wejściowe wynosi 12 V DC.

Co zrobić, jeśli bezpiecznik przetwornicy się przepali?

Wyłącz przetwornicę i odłącz akumulator. Wymień bezpiecznik na tę samą pojemność (10 A dla SGM-3000W). Przed ponownym włączeniem sprawdź, czy połączenie nie było odwrócone.

INSTRUKCJA OBSŁUGI SGM-3000W Vevor

Wsparcie techniczne i certyfikat gwarancji www.vevor.com/support

INWERTER MOCY

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przestawiają jedynie szacunkową oszczędność, jaką można zyskać kupując u nas określone narzędzia w porównaniu z lepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii tych narzędzi u nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

SGM-1500WSGPE-1000W

(Zdjęcie ma charakter wyłącznie poglądowy, proszę zapoznać się z rzeczywistym obiektem)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję.

Ten produkt podlega przepisom Dyrektywy Europejskiej

2012/19/WE. Przekreślony symbol przedstawiający kosz na śmieci na kółkach wskazuje, że produkt wymaga oddzielnej zbiórki śmieci w

Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów

oznaczonych tym symbolem. Produkty oznaczone jako takie mogą nie być

wyrzucane razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu

Punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu.

INSTRUKCJE

Proszę uważnie przeczytać niniejszą instrukcję przed użyciem produktu.

Dziękujemy za wybranie naszego falownika. Mamy nadzieję, że nasze produkty mogą zapewnić najbardziej satysfakcjonującą obsługę.

1. Moc obciążenia (urządzenia), czyli moc wyjściowa falownika,

nie może być większa niż moc znamionowa, co mogłoby spowodować przerwanie pracy falownika.

1. Moc obciążenia urządzeń, zwana także mocą wyjściową

falownika, nie powinna przekraczać mocy znamionowej, gdyż mogłoby to spowodować awarię falownika.

1. W przypadku podłączenia obciążenia indukcyjnego lub pojemnościowego moc falownika

powinna być 4-6 razy większa niż moc obciążenia (czyli 4-6 razy moc znamionowa).

1. Czerwony przewód do bieguna dodatniego, czarny do bieguna ujemnego; należy je prawidłowo podłączyć.

Odwrotne podłączenie spowodowałoby stopienie bezpiecznika; po wymianie bezpiecznika i prawidłowym podłączeniu może działać normalnie.

5. Zabrania się podłączania falownika do zasilania sieciowego.

Opis produktu.

W tym falowniku wysokiej częstotliwości zastosowano technologię SPWM i jest ona wysoce wydajna i niezawodna. Produkt przeszedł pomyślnie normę ISO9001:2000. Jednak niewłaściwa obsługa lub niewłaściwe użycie może w dalszym ciągu powodować awarię lub utratę instrukcji; informacje podane w niniejszej instrukcji są zawsze aktualne.

Parametry techniczne.

Model	SGM-1500W	SGM-3000W	SGPE-1000W	SGPE-2000W	SGPE-3000W
Napiȩcie wyjsciowe	Ameryka Północna: AC120V Europa/Australia: AC230V
Czȩstotiwość wyjsciowa	Ameryka Północna: 60Hz Europa/Australia: 50Hz
Napiȩcie wejsciowe	DC12V
Strata przy braku obciążenia	1,2A prȩdu stalego
Fala wyjsciowa	Zmodyfikowana fala		Sinusoida
Moc znamionowa	1500 W	3000 W	1000 W	2000 W	3000 W
Moc udarowa	3000W	6000 W	2000W	4000W	6000 W
Międkki start	TAK
Efektywność	85%
Regulamin AC	THD 6% (obciąȩzenia liniorew)
Nadmieire napiȩcie zamykajacy	15,5 V prȩdu stalego
Niskie napiȩcie zamykajacy	10 V prȩdu stalego
Powyȩ temperatury zamykajacy	Większa niż 80 °C
Otoczenia temperatura	-10 °C --- +45 °C

Uwaga: Zasilanie wokół wentylacji powinno być suche, w promieniu 1 metra nie mogą znajdować się przedmioty łatwopalne, należy bezwzględnie zapobiegać przyczynom pożaru.

Funkcje ochronne.

1. Zabezpieczenie przed przeciążeniem: przy przeciążeniu 125% falownik wyśle alarm i przestanie działać po 20 sekundach.
2. Zabezpieczenie przywracające dane wyjściowe.
3. Zabezpieczenie przed przegrzaniem: gdy temperatura wewnętrzna falownika osiągnie 80 °C, zaświeci się CZERWONA lampka sygnalizacyjna. Falownik przestanie działać, a gdy temperatura spadnie do akceptowalnego poziomu, falownik automatycznie wznowi pracę.
4. Zabezpieczenie przed niskim napięciem: gdy napięcie akumulatora jest poniżej ustawionego poziomu, falownik wyśle sygnał dźwiękowy. Gdy napięcie akumulatora spadnie do poziomu wyłączenia, falownik wyda sygnał dźwiękowy, zaświeci się czerwona dioda LED i falownik przestanie działać. Gdy napięcie akumulatora wzrośnie do poziomu ponownego uruchomienia, falownik automatycznie wznowi pracę.
5. Zabezpieczenie przed przepięciem: gdy napięcie wejściowe jest wyższe niż ustawiony poziom, falownik przestanie działać. Gdy napięcie wejściowe wróci do normy, falownik automatycznie wznowi pracę.
6. Zabezpieczenie przed odwrotnym podłączeniem: po odwrotnym podłączeniu bezpiecznik falownika zostanie spalony. W takim przypadku należy wyłączyć falownik, odłączyć źródło zasilania i wymienić bezpiecznik. Uwaga: PODŁĄCZENIE ODWROTNE JEST SUROWO ZABRONIONE.

Instalacja.

1. Funkcją falownika jest konwersja napięcia stałego 12 V na napięcie przemienne AC120V/230V. Przy podłączaniu należy upewnić się, że falownik jest wyłączony.
2. Podłączając falownik do akumulatora, należy zwrócić uwagę na to, aby napięcie akumulatora było zgodne z napięciem odniesienia falownika!!!
3. Podłącz czerwony kabel falownika do dodatniego bieguna akumulatora, a czarny kabel falownika do ujemnego bieguna akumulatora. Nie podłączaj kabli odwrotnie, w przeciwnym razie spali się bezpiecznik falownika.
4. Włącz wyłącznik zasilania falownika. W tym momencie świeci się zielona (niebieska) lampka kontrolna, co oznacza, że falownik działa prawidłowo.
5. Proszę podłączyć obciążenia do wyjścia AC falownika. Nie należy tego robić przy przeciążeniu. W przypadku przeciążenia falownik wyśle alarm i zatrzyma się. Aby ponownie uruchomić falownik, należy najpierw wyłączyć falownik na 5 sekund, zmniejszyć obciążenie i włączyć ponownie.

W falowniku panuje wysoka temperatura i ciśnienie. Proszę przeczytać

przed użyciem falownika należy przestrzegać zasad bezpieczeństwa i instrukcji obsługi, lub może to spowodować obrażenia ciała i uszkodzenie sprzętu.

Ostrzeżenie: nasza firma nie odpowiada za żadne naruszenie bezpieczeństwa.

i standard bezpieczeństwa.

Akumulatory różnych marek i rozmiarów mają różne napięcia prądu stałego.

Upewnij się, że napięcie wejściowe jest zgodne z napięciem akumulatora. Proszę skontaktować się z producentem, jeśli potrzebujesz więcej szczegółów. Zmiana konfiguracji, struktury i podjednostek systemu będzie miała wpływ na właściwości. Proszę skontaktować się z producentem przed wykonaniem tej czynności.

Natychmiastowe dotknięcie lub wilgotne rzeczy, pośrednie dotknięcie przyciąga

Niebezpieczeństwo.

Inwertery są projektowane, produkowane i testowane zgodnie z normami bezpieczeństwa.

Jednakże, jako produkt elektryczny i elektroniczny, musi być zainstalowany i obsługiwany

i konserwowany ściśle według odpowiednich instrukcji bezpieczeństwa w następujący sposób:

1. Odwrotne połączenia pomiędzy falownikiem a akumulatorem jest ściśle zabronione,

spowoduje to spalenie bezpiecznika falownika.

1. Sprawdź dokładnie, czy napięcie akumulatora odpowiada napięciu falownika

wejściowe napięcie prądu stałego. Niedopasowane połączenia pomiędzy falownikiem a puszką akumulatora mogą spowodować poważne szkody.

1. Sprawdź dokładnie, czy połączenia są prawidłowe, upewnij się, że połączenia

są ciasne i mocne.

1. Nie przyciskaj kabla zasilającego falownika.
2. Jeżeli falownik nie jest używany, należy go wyłączyć i odłączyć

falownik z systemu.

1. Unikaj kontaktu z ciałami obcymi lub płynami. Nie dotykaj falownika

mokrą ręką. Trzymaj produkt z dala od dzieci. Unikaj używania go w miejscach wilgotnych, zakurzonych i o wysokiej temperaturze. Nie używaj tego produktu w środowisku łatwopalnym lub w obszarze palnym.

1. Zainstaluj produkt w dobrze wentylowanym miejscu, unikaj używania go na lub

w pobliżu gorących przedmiotów, takich jak grzejniki elektryczne itp. Nie zakrywaj falownika, unikaj bezpośredniego światła słonecznego, wilgoci i wody.

8. Ten falownik nie może być podstawą równoległą. 9.

Surowo zabrania się podłączania tego produktu do sieci miejskiej.

1. Nie próbuj naprawiać falownika. Po otwarciu falownika obowiązuje próżnia.

Rozwiązywanie problemów.

Jeśli nie ma sygnału wyjściowego, sprawdź następujące elementy:

1. Nadmierne korzystanie z urządzeń elektrycznych, zbyt duże obciążenia. Rozwiązanie: Zmniejsz liczbę urządzeń elektrycznych, całkowite zużycie energii elektrycznej powinno być mniejsze niż moc znamionowa falownika. 2. Ochrona przydźwiękiem. Obejście: Zmniejsz chłodzenie obciążenia i uruchom ponownie po 15 minutach. (Temperatura latem jest wysoka lub warunki rozpraszania ciepła są złe, należy odpowiednio zmniejszyć wykorzystanie całkowitej mocy urządzeń elektrycznych.) 3. Po przepaleniu bezpiecznika należy wymienić bezpiecznik o tej samej pojemności. 4. Upewnij się, że kabel akumulatora jest solidnie i bezpiecznie podłączony. 5. Niskie napięcie akumulatora; proszę naładować baterię. 6. Bateria wyczerpana: Proszę wymienić baterię, bateria może być wyczerpana przez lata.

Losowe akcesoria.

Produkty są dokładnie testowane i sprawdzane przy wysyłce, ale nadal istnieje możliwość uszkodzenia w transporcie, prosimy o wcześniejsze dokładne sprawdzenie sprzętu przed instalacją. W przypadku jakichkolwiek uszkodzeń należy w odpowiednim czasie skontaktować się z dystrybutorem.

1. Kabel do podłączenia akumulatora 2. Kopia instrukcji obsługi produktu 3. 1

Kopia zapasowego bezpiecznika samochodowego:

SGM-1500W * 6
SGM-3000W * 10
SGPE-1000W * 4
SGPE-2000W * 6
SGPE-3000W * 10

1. Zestaw ekranów zewnętrznych (dostępne są tylko wymienione modele): SGPE-1000W/SGPE-2000W/SGPE-3000W *1

Schemat panelu.

1. 1000 W

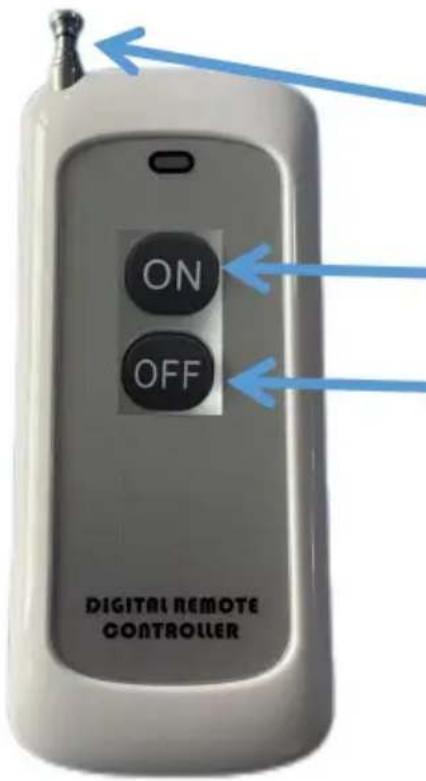

Instrukcja obsługi bezprzewodowego pilota zdalnego sterowania.

Falownik można włączać i wyłączać zdalnie za pomocą bezprzewodowego pilota.

Wsuń antenę, wyciągnij wszystkie anteny, gdy są używane, i pchnij antenę, gdy nie są używane.

Naciśnij A, aby włączyć wyjście falownika.

Przycisk B wyłącza wyjście ściemniacza

Notatka:

Zalecana odległość dla pilota wynosi 100 metrów lub mniej. Podczas użytkowania należy rozciągnąć wszystkie anteny pilota! Jeśli pilot nie działa, wymień baterie wewnątrz pilota.

Model akumulatora wewnętrznego to: 23A 12V

Producent: Shanghaiuxinmuyeyouxianggsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Nowa Południowa Walia 2122 Australia

Import do USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, Kalifornia 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

YH CONSULTING SPOŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ.

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
