SGM-3000W - Inverter elettrico Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Inverter elettrico modificato a onda sinusoidale
Marca	Vevor
Modello	SGM-3000W
Potenza nominale	3000 W
Potenza di sovraccarico	6000 W
Tensione di ingresso	12 V CC
Tensione di uscita	230 V CA (Europa/Australia) / 120 V CA (Nord America)
Frequenza di uscita	50 Hz (Europa/Australia) / 60 Hz (Nord America)
Forma d'onda di uscita	Onda modificata (sinusoidale modificata)
Efficienza	≥ 85 %
Corrente a vuoto	1,2 A CC
Protezioni	Sovracorrente, cortocircuito, surriscaldamento, sottotensione, sovratensione, inversione di polarità (fusibile)
Raffreddamento	Ventilatore (attivo)
Telecomando senza fili	Sì, portata fino a 100 metri (batteria 23A 12V inclusa)
Display	Indicatori LED (verde/rosso) per lo stato di funzionamento e gli allarmi
Dimensioni approssimative	400 x 200 x 100 mm
Peso approssimativo	5 kg
Temperatura di funzionamento	-10 °C a +45 °C
Accessori inclusi	Cavi batteria, fusibile di ricambio (10 A), manuale di istruzioni
Manutenzione e pulizia	Tenere l'apparecchio asciutto, in un luogo ben ventilato, al riparo da polvere e umidità. Non coprire l'inverter. Pulire con un panno asciutto.
Ricambi e riparabilità	Fusibile sostituibile (stessa capacità). Qualsiasi altra riparazione deve essere eseguita da un professionista. Contattare il supporto tecnico Vevor.
Sicurezza	Non collegare alla rete elettrica. Collegamento inverso vietato (rischio di fusione del fusibile). Tenere fuori dalla portata dei bambini. Utilizzare in ambiente non infiammabile.

Domande frequenti - SGM-3000W Vevor

Qual è la potenza massima che può fornire l'inverter SGM-3000W?

La potenza nominale è di 3000 W in continuo, con una potenza di sovraccarico di 6000 W (alcuni secondi).

Posso collegare l'inverter a una presa di corrente?

No, è strettamente vietato. L'inverter converte 12 V CC in 230 V CA. Collegarlo alla rete danneggerebbe l'apparecchio e rappresenterebbe un pericolo.

Come collegare la batteria all'inverter?

Assicurarsi che l'inverter sia spento. Collegare il cavo rosso al terminale positivo (+) della batteria e il cavo nero al terminale negativo (-). Un'inversione farà fondere il fusibile.

Cosa fare in caso di sovraccarico?

L'inverter emetterà un allarme e si arresterà dopo 20 secondi se il carico supera il 125% della potenza nominale. Spegnere l'inverter, ridurre il carico e riavviare dopo 5 secondi.

L'inverter emette un bip costante, cosa devo fare?

Un bip continuo può indicare una sottotensione della batteria o un sovraccarico. Controllare la tensione della batteria (deve essere >10 V) e la potenza degli apparecchi collegati. Se la tensione è troppo bassa, ricaricare o sostituire la batteria.

Qual è la differenza tra i modelli SGM e SGPE?

I modelli SGM (come il SGM-3000W) producono un'onda modificata (sinusoidale modificata), mentre i modelli SGPE producono una vera onda sinusoidale, più adatta per apparecchi elettronici sensibili.

Posso usare l'inverter per apparecchi elettronici sensibili (computer, TV)?

Sconsigliato perché l'onda modificata può causare interferenze o danneggiare alcuni apparecchi. Per apparecchi sensibili, preferire un inverter a onda sinusoidale pura (modello SGPE).

Come usare il telecomando senza fili?

Aprire completamente l'antenna del telecomando e puntarla verso l'inverter. Premere il pulsante A per accendere e B per spegnere. La portata massima è di 100 metri.

Che tipo di batteria devo usare?

Utilizzare una batteria al piombo 12 V (o batteria al litio compatibile) in grado di fornire una corrente sufficiente. La capacità consigliata dipende dal carico, ma assicurarsi che la tensione di ingresso sia di 12 V CC.

Cosa fare se il fusibile dell'inverter si brucia?

Spegnere l'inverter e scollegare la batteria. Sostituire il fusibile con un fusibile della stessa capacità (10 A per il SGM-3000W). Verificare che il collegamento non fosse invertito prima di riaccendere.

MANUALE UTENTE SGM-3000W Vevor

MODELLO: SGM-1500W/SGM-3000W

SGPE-1000W/SGPE-2000W/SGPE-3000W

Supporto tecnico e certificato di garanzia

MODELLO: SGM-1500W/SGM-3000W

SGPE-1000W/SGPE-2000W/SGPE-3000W

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

SGM-1500W, SGPE-1000W

SGPE-2000W

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni del manuale con attenzione.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

2012/19/CE. Il simbolo che mostra un bidone della spazzatura barrato

indica che il prodotto richiede la raccolta differenziata dei rifiuti in

Unione Europea. Questo vale per il prodotto e tutti gli accessori

contrassegnati da quel simbolo. I prodotti contrassegnati come tali potrebbero non essere

smaltiti con i normali rifiuti domestici, ma devono essere portati a un

punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

ISTRUZIONI

Leggere attentamente questo manuale prima di utilizzare i prodotti. Grazie per

aver scelto l'inverter di potenza che forniamo. Ci auguriamo che i

prodotti possano offrirti il servizio più soddisfacente.

1. La potenza del carico (elettrodomestici), ovvero l'uscita dell'inverter, deve essere

non superiore alla potenza nominale, il che potrebbe causare il mancato funzionamento dell'inverter.

2. La potenza di carico degli apparecchi, nota anche come uscita

dell'inverter, non deve superare la potenza nominale, poiché ciò potrebbe causare l'instabilità o il malfunzionamento dell'inverter.

3. Se collegato a un carico induttivo o capacitivo, l'inverter va dimensionato

dovrebbe essere 4-6 volte maggiore della potenza di carico (ovvero 4-6 volte la potenza di avviamento).

1. Rosso al polo positivo, Nero al polo negativo, collegarlo correttamente.

In caso contrario, il collegamento scioglierebbe il fusibile, che potrebbe funzionare normalmente dopo la sostituzione del fusibile e il collegamento corretto.

5. Vietato collegare l'inverter alla rete elettrica.

Descrizione del prodotto.

Questo inverter ad alta frequenza ha adottato la tecnologia SPWM ed è altamente

efficiente e affidabile. Il prodotto ha superato ISO9001:2000. Tuttavia, un uso improprio

o un funzionamento errato possono comunque causare lesioni o perdite. Le istruzioni e le informazioni

fornite in questo manuale devono essere sempre seguite.

Parametri tecnici.

Modello	SGM-1500W	SGM-3000W	SGPE-1000W	SGPE-2000W	SGPE-3000W
Tensione di uscita	Nord America: AC120V Europa/Australia: AC230V
Frequenza diuscita	Nord America: 60Hz Europa/Australia: 50Hz
Tensione di ingresso	CC 12 V
Perdita in assenza di carico	<1,2 ACC
Onda di uscita	Onda modificata		Onda sinusoidale
Potenza nominale	1500 W	3000W	1000 W	2000W	3000W
Potenza di impulso	3000W	6000W	2000W	4000W	6000 W
Inizio morbido	Sì
Efficienza	y85%
Regolamento AC	THD 6% (carico lineare)
Sovratensione chiusura	y15,5 V CC
Basso voltaggio chiusura	y10 VCC
Sovratemperatura chiusura	Maggiore di 80 y
Ambiente temperatura	-10y --- +45y

Nota: mantenere l'alimentatore in un luogo asciutto e ben ventilato, non avere oggetti infiammabili entro 1 metro, prevenire rigorosamente il rischio di incendio.

Funzioni protettive.

1. Protezione da sovraccarico: in caso di sovraccarico del 125%, l'inverter invierà un allarme e smetterà di funzionare dopo 20 secondi.
2. Protezione da cortocircuito: quando si verifica un cortocircuito nell'uscita dell'inverter, l'inverter spegnerà automaticamente l'uscita fino a quando il problema di cortocircuito viene risolto e l'uscita può essere ripristinata.
3. Protezione da sovratemperatura: quando la temperatura interna dell'inverter raggiunge gli 80°C, la spia ROSSA si accende. L'inverter smetterà di funzionare e, una volta che la temperatura scenderà al livello accettabile, l'inverter si riavvierà automaticamente e riprenderà a lavorare.
4. Protezione da bassa tensione: quando la tensione della batteria scende al livello di preallarme, l'inverter invierà un allarme emettendo un segnale acustico. Quando la tensione della batteria continua a scendere fino al livello di chiusura, l'inverter emetterà un segnale acustico e il LED ROSSO si accenderà; l'inverter smetterà di funzionare. Quando la tensione della batteria aumenterà fino al livello di riavvio, l'inverter riprenderà automaticamente a funzionare.
5. Protezione da sovratensione: quando la tensione di ingresso supera il livello impostato, l'inverter smetterà di funzionare; quando la tensione di ingresso torna normale, riprenderà automaticamente a funzionare.
6. Protezione dalla connessione inversa: una volta effettuata la connessione inversa, il fusibile dell'inverter si brucerà. In quel caso, spegnere l'inverter e disconnetterlo dalla fonte di alimentazione, quindi sostituire il fusibile. Nota: LA CONNESSIONE INVERSA È SEVERAMENTE VIETATA.

Installazione.

1. La funzione dell'inverter è convertire la tensione DC 12V in AC 120V/230V. Prima del collegamento, assicurarsi che l'inverter sia spento. 2. Quando si collega l'inverter alla batteria, assicurarsi che la tensione della batteria sia coerente con la tensione di riferimento dell'inverter!! 3. Collegare il cavo rosso dell'inverter al polo positivo della batteria, collegare il cavo nero dell'inverter al polo negativo della batteria. Non collegare i cavi al contrario, altrimenti si brucerà il fusibile dell'inverter. 4. Accendere l'interruttore di alimentazione dell'inverter; a quel punto la spia verde (blu) si accende, indicando che l'inverter funziona correttamente. 5. Collegare i carichi all'uscita CA dell'inverter, evitando il sovraccarico. In caso di sovraccarico, l'inverter invierà un allarme e smetterà di funzionare. Per riavviare l'inverter, spegnerlo prima per 5 secondi, ridurre il carico e riaccenderlo.

L'inverter presenta temperature e pressioni elevate. Si prega di leggere

e rispettare il codice di sicurezza e le istruzioni operative prima di utilizzare l'inverter; in caso contrario, potrebbe causare lesioni personali e danni alle apparecchiature.

Avvertenza: la nostra azienda non risponde in caso di violazione delle operazioni e dello standard di sicurezza.

Batterie di marche e dimensioni diverse hanno una tensione CC diversa. Per favore

assicurarsi che la tensione in ingresso corrisponda a quella della batteria. Si prega di contattare il produttore se hai bisogno di maggiori dettagli. A causa della modifica della configurazione, della struttura e della sottounità del sistema si avrebbero effetti sulla proprietà. Si prega di contattare il produttore prima di eseguire questa operazione.

Il contatto immediato o le cose umide, il contatto indiretto ti porterebbero

Pericolo.

Gli inverter sono progettati, fabbricati e testati secondo gli standard di sicurezza.

Tuttavia, in quanto prodotto elettrico ed elettronico, deve essere installato, utilizzato e mantenuto rigorosamente secondo le relative istruzioni di sicurezza come segue:

1. Il collegamento inverso tra l'inverter e la batteria è rigorosamente

proibito, brucerebbe il fusibile dell'inverter.

1. Si prega di ricontrollare che la tensione della batteria corrisponda a quella dell'inverter

tensione CC in ingresso, collegamento non corrispondente tra l'inverter e la batteria

causare gravi danni.

3. Ricontrolla se i collegamenti sono corretti, assicurati che i collegamenti

sono stretti e fermi.

4. Non estendere il cavo di alimentazione dell'inverter.

5. Quando l'inverter non è in uso, spegnerlo e scollegarlo

dall'impianto.

1. Evitare il contatto con oggetti o fluidi estranei. Non toccare l'inverter

con le mani bagnate. Tenere il prodotto lontano dalla portata dei bambini. Evitare di utilizzarlo in aree umide, polverose e ad alta temperatura. Non utilizzare il prodotto in ambienti infiammabili o in prossimità di materiali combustibili.

7. Installare il prodotto in un luogo ben ventilato, evitare di utilizzarlo su

oggetti caldi o in prossimità di fonti di calore, come riscaldatori elettrici, ecc. Non coprire l'inverter,

evitare la luce solare diretta, l'umidità e l'acqua.

1. Questo inverter non può essere collegato in parallelo. 9. È severamente vietato collegare il prodotto alla rete elettrica pubblica.
2. Non tentare di riparare l'inverter. Una volta aperto, la garanzia decade.

Risoluzione dei problemi.

Quando non viene visualizzato alcun output, verificare quanto segue:

1. Uso eccessivo di elettrodomestici, carico troppo pesante. Soluzione: ridurre gli elettrodomestici, il consumo di energia elettrica totale dovrebbe essere inferiore alla potenza nominale dell'inverter.
2. Protezione da surriscaldamento. Soluzione: ridurre il carico, raffreddare l'inverter e attendere 15 minuti. (Se la temperatura estiva è elevata o le condizioni di dissipazione del calore sono pessime, si dovrebbe ridurre opportunamente l'utilizzo della potenza totale degli elettrodomestici.) 3. Dopo che il fusibile si brucia, è necessario sostituirlo con uno della stessa capacità.
3. Assicurarsi che il cavo che collega la batteria sia saldo e sicuro. 5. Bassa tensione della batteria; si prega di caricare la batteria. 6. Batteria esaurita: sostituire la batteria, potrebbe essere scarica dopo anni di utilizzo.

Accessori casuali.

I prodotti vengono attentamente testati e ispezionati prima della spedizione, ma è comunque possibile che si verifichino danni durante il trasporto. Si prega di controllare attentamente l'attrezzatura prima dell'installazione. In caso di danni, contattare il distributore.

1. Cavo di collegamento batteria: 2 2. Una copia del manuale di istruzioni del prodotto: 1 3. Una copia del fusibile di riserva dell'auto:

SGM-1500W*6

SGM-3000W * 10

SGPE-1000W*4

SGPE-2000W*6

SGPE-3000W*10

4. Set schermo esterno (sono disponibili solo i modelli elencati):

SGPE-1000W/SGPE-2000W/SGPE-3000W *1

Schema del pannello.

1. 1000 W

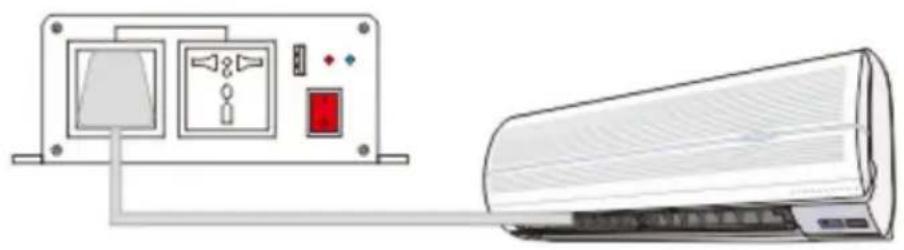

3. Schema di collegamento

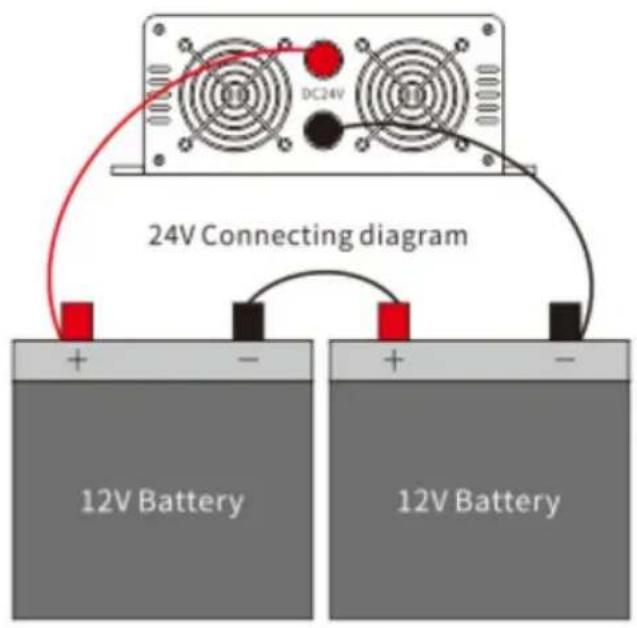

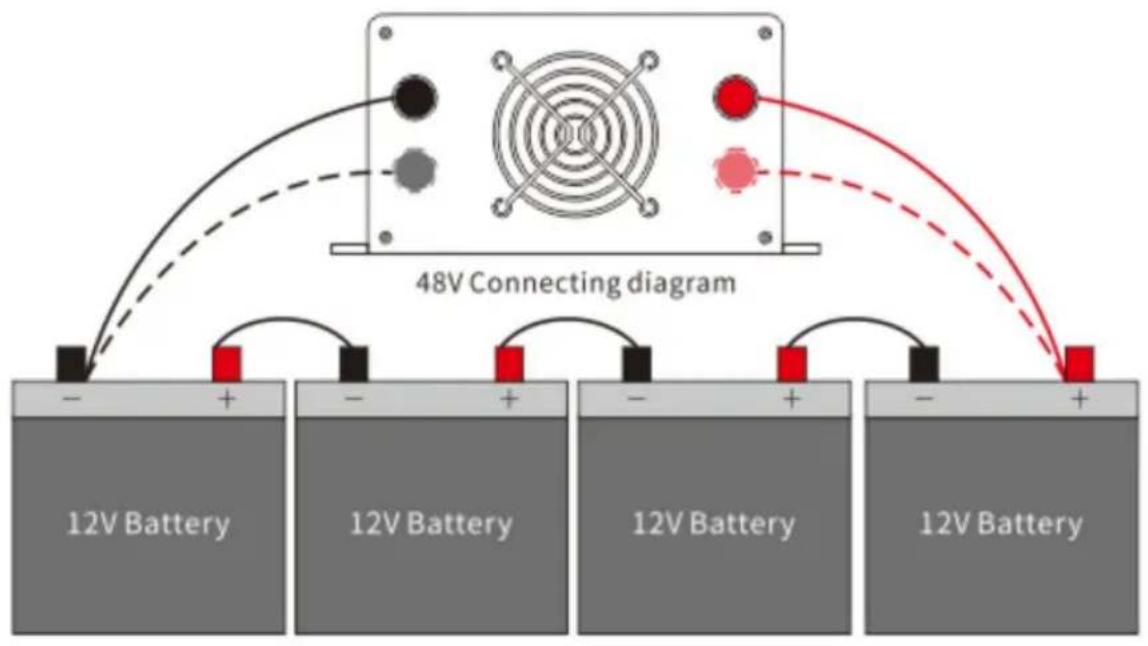

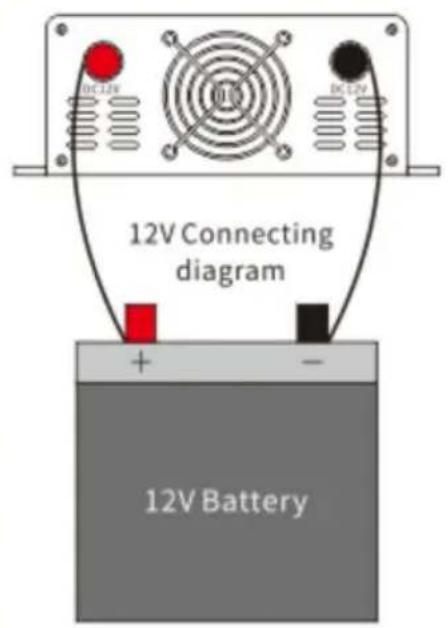

Diagramma di collegamento

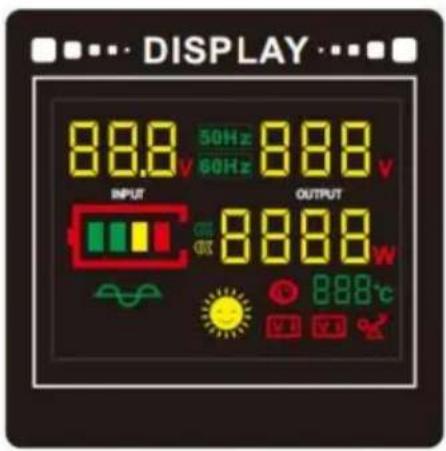

Tensione di ingresso

Temperatura di lavoro

Tensione di uscita CA

Protezione da bassa tensione

Potenza dei carichi

Protezione da sovratensione

Livello della batteria

Protezione da sovratemperatura

Frequenza

Protezione da sovraccarico

Istruzioni per l'uso del telecomando wireless.

L'inverter può essere acceso e spento a distanza tramite un telecomando wireless.

Estrarre l'antenna, estrarre tutte le antenne quando sono in uso e spingere l'antenna quando non è in uso.

Premere A per attivare l'uscita dell'inverter.

Il pulsante B spegne l'uscita dell'inverter.

Nota:

La distanza consigliata per il telecomando è di 100 metri o meno; per favore, allungare tutte le antenne del telecomando durante l'uso!

Quando il telecomando non funziona, sostituire la batteria all'interno del telecomando.

Il modello di batteria interna è: 23A 12V

Produttore: Shanghai Xinmu Ye You Xiang Gong Si

Indirizzo: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu,

Shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Luogo, Rancho Cucamonga, CA 1730

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Francoforte sul Meno.

YH CONSULENZA LIMITATA.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
