SGPE-1000W - Inverter elettrico Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Inverter elettrico
Marca	Vevor
Modello	SGPE-1000W
Tensione di ingresso	DC 12 V
Tensione di uscita	AC 230 V (50 Hz) per Europa/Australia; AC 120 V (60 Hz) per America del Nord
Potenza nominale	1000 W
Potenza di sovratensione	2000 W
Tipo d'onda	Onda sinusoidale
Rendimento	≥ 85%
Perdita a vuoto	1,2 A CC
Funzioni di protezione	Sovraccarico, cortocircuito, surriscaldamento, bassa tensione, sovratensione, inversione di polarità
Avvio graduale	Sì
Tensione di spegnimento bassa	≤ 10 V CC
Tensione di spegnimento alta	≥ 15,5 V CC
Temperatura ambiente	-10 °C a +45 °C
Ventilazione	Installare in un luogo asciutto e ben ventilato, senza oggetti infiammabili a meno di 1 metro
Accessori inclusi	Cavo di collegamento batteria, fusibili di ricambio (4 pezzi), telecomando senza fili, manuale di istruzioni
Manutenzione	Tenere all'asciutto, evitare polvere e alte temperature; non coprire l'apparecchio
Sicurezza	Non collegare alla rete elettrica; non aprire l'involucro; evitare il contatto con l'acqua
Riparabilità	Fusibile sostituibile; non tentare di riparare da soli

Domande frequenti - SGPE-1000W Vevor

Come collegare l'inverter alla batteria?

Collegare il cavo rosso al polo positivo (+) della batteria e il cavo nero al polo negativo (-). Assicurarsi che la batteria sia a 12 V CC. Non invertire le connessioni, altrimenti il fusibile si scioglierebbe.

Cosa fare se l'inverter non funziona ed emette un allarme?

Ciò può indicare un sovraccarico, una sovratensione o una bassa tensione. Verificare che la potenza totale dei dispositivi collegati sia inferiore a 1000 W, che la batteria sia carica (tensione tra 10,5 V e 15 V) e che l'apparecchio non sia in surriscaldamento. Ridurre il carico e riavviare dopo 15 minuti.

Come utilizzare il telecomando senza fili?

Srotolare l'antenna del telecomando. Premere il pulsante A per attivare l'uscita dell'inverter e B per spegnerlo. La portata è di circa 100 metri. Se il telecomando non funziona, sostituire la batteria (modello 23A 12V).

Quali dispositivi posso collegare a questo inverter?

Dispositivi la cui potenza totale non superi 1000 W in continuo. Per carichi induttivi (motori, frigoriferi), la potenza di avviamento può essere 4-6 volte superiore, prevedere un margine. Utilizzare preferibilmente dispositivi compatibili con onda sinusoidale.

La spia rossa si accende, cosa significa?

La spia rossa indica un'anomalia: sovraccarico, surriscaldamento, bassa tensione o sovratensione. Consultare la sezione di risoluzione dei problemi del manuale. Ad esempio, in caso di surriscaldamento (temperatura interna > 80 °C), l'inverter si spegne e si riavvia automaticamente dopo il raffreddamento.

Posso collegare l'inverter a una presa di corrente?

No, assolutamente vietato. Questo inverter converte i 12 V CC di una batteria in 230 V CA. Collegarlo alla rete danneggerebbe l'apparecchio e costituirebbe un pericolo.

Come sostituire il fusibile?

Scollegare l'inverter dalla batteria. Aprire il vano fusibile (situato vicino ai morsetti). Sostituire il fusibile bruciato con uno della stessa capacità (per SGPE-1000W: 4 pezzi forniti). Ricollegare correttamente la batteria.

L'inverter deve essere installato in un luogo particolare?

Sì, installarlo in un luogo asciutto, ben ventilato, al riparo dalla luce solare diretta e dall'umidità. Non posizionare oggetti infiammabili a meno di 1 metro. La temperatura ambiente deve essere compresa tra -10 °C e +45 °C.

Cosa fare se la batteria si scarica rapidamente?

Verificare che il carico collegato non superi 1000 W. Una batteria vecchia o di bassa capacità può scaricarsi rapidamente. Ricaricare la batteria o sostituirla se esaurita. Assicurarsi che le connessioni siano serrate.

L'inverter può essere utilizzato con pannelli solari?

Sì, a condizione che i pannelli solari alimentino una batteria 12 V con un regolatore di carica adatto. L'inverter si collega quindi alla batteria. Non collegare direttamente i pannelli all'inverter.

MANUALE UTENTE SGPE-1000W Vevor

MODELLO: SGM-1500W/SGM-3000W

SGPE-1000W/SGPE-2000W/SGPE-3000W

Supporto tecnico e certificato di garanzia

MODELLO: SGM-1500W/SGM-3000W

SGPE-1000W/SGPE-2000W/SGPE-3000W

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

ATTREZZI ROBUSTI, METÀ PREZZO

INVERTITORE DI POTENZA

SGM-1500W SGPE-1000W

SGPE-2000W

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali. Leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea2012/19/CE. Il simbolo che mostra un bidone della spazzatura barratoindica che il prodotto richiede la raccolta differenziata dei rifiuti inUnione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali potrebbero non esserlo smaltito con i normali rifiuti domestici, ma deve essere portato apunto di raccolta per il riciclaggio di dispositivi elettrico elettronici

ISTRUZIONI

Leggere attentamente questo manuale prima di utilizzare i prodotti. Grazie per

aver scelto l'inverter di potenza che forniamo. Ci auguriamo che il

prodotto possa offrirti il servizio più soddisfacente.

1. La potenza del carico (elettrodomestici), ovvero l'uscita dell'inverter, non deve essere superiore alla potenza nominale, il che potrebbe causare il mancato funzionamento dell'inverter.
2. La potenza di carico degli apparecchi, nota anche come uscita dell'inverter, non deve superare la potenza nominale, poiché ciò potrebbe causare l'instabilità o il malfunzionamento dell'inverter. 3. Se collegato a un carico induttivo o capacitivo, l'inverter alimentato dovrebbe essere 4-6 volte maggiore della potenza di carico (ovvero 4-6 volte la potenza di avviamento).
3. Rosso al polo positivo, Nero al polo negativo, collegarlo correttamente. In caso contrario, il collegamento scioglierebbe il fusibile, che potrebbe funzionare normalmente dopo la sostituzione del fusibile e il collegamento corretto.
4. Vietato collegare l'inverter alla rete elettrica.

Descrizione del prodotto.

Questo inverter ad alta frequenza ha adottato la tecnologia SPWM ed è altamente

efficiente e affidabile. Il prodotto ha superato ISO9001:2000. Tuttavia, un uso improprio

o un funzionamento errato possono comunque causare lesioni o perdite. Le istruzioni e le informazioni fornite in questo manuale devono essere sempre seguite.

Parametri tecnici.

Modello	SGM-1500WSGM-3000WSGPE-1000WSGPE-2000WSGPE-3000W
Tensione di uscita	Nord America: AC120VEuropa/Australia: AC230V
Frequenza diuscita	Nord America: 60HzEuropa/Australia: 50Hz
Tensione di ingresso	CC 12 V
Perdita in assenza di carico	<1,2 ACC
Onda di uscita	Onda modificata		Onda sinusoidale
Potenza nominale	1500 W	3000W	1000 W	2000W	3000W
Potenza di impulso	3000W	6000W	2000W	4000W	6000 W
Inizio morbido	Sì
Efficienza	ÿ85%
Regolamento AC	THD 6% (carico lineare)
Sovratensione chiusura	ÿ15,5 V CC
Basso voltaggio chiusura	ÿ10 VCC
Sovratemperatura chiusura	Maggiore di 80 ë
Ambiente temperatura	-10ÿ --- +45ÿ

Nota: mantenere l'alimentatore asciutto e ben ventilato, non collocare oggetti infiammabili entro 1 metro, prevenire rigorosamente il rischio di incendio.

Funzioni protettive.

1. Protezione da sovraccarico: in caso di sovraccarico del 125%, l'inverter invierà un allarme e smetterà di funzionare dopo 20 secondi.
2. Protezione da cortocircuito: quando si verifica un cortocircuito nell'uscita dell'inverter, l'inverter spegnerà automaticamente l'uscita fino a quando il problema non viene risolto e l'uscita può essere ripristinata.
3. Protezione da sovratemperatura: quando la temperatura interna dell'inverter raggiunge gli 80°C, la spia ROSSA si accenderà. L'inverter smetterà di funzionare e, una volta che la temperatura scenderà al livello accettato, l'inverter si riavvierà automaticamente e riprenderà a lavorare.
4. Protezione da bassa tensione: quando la tensione della batteria scende al livello impostato, l'inverter invierà un allarme emettendo un segnale acustico. Quando la tensione della batteria continua a scendere al livello di chiusura, l'inverter emetterà un segnale acustico e il LED ROSSO si accenderà. L'inverter smetterà di funzionare. Quando la tensione della batteria aumenterà fino al livello di riavvio, l'inverter riprenderà automaticamente a funzionare.
5. Protezione da sovratensione: quando la tensione di ingresso è superiore al livello impostato, l'inverter smetterà di funzionare. Quando la tensione di ingresso tornerà normale, riprenderà automaticamente a funzionare.
6. Protezione della connessione inversa: una volta effettuata la connessione inversa, il fusibile dell'inverter si brucerà. In questo caso, spegnere l'inverter, disconnetterlo dalla fonte di alimentazione e cambiare il fusibile.

Nota: LA CONNESSIONE INVERSA È SEVERAMENTE VIETATA.

Installazione.

1. La funzione dell'inverter è convertire la tensione DC in AC 120V/230V. Prima del collegamento, assicurarsi che l'inverter sia spento. 2. Quando si collega l'inverter alla batteria, assicurarsi che la tensione della batteria sia coerente con la tensione di riferimento dell'inverter!!!
2. Collegare il cavo rosso dell'inverter al polo positivo della batteria. Collegare il cavo nero dell'inverter al polo negativo della batteria. Non collegare i cavi al contrario, altrimenti si brucerà il fusibile dell'inverter.
3. Accendere l'interruttore di alimentazione dell'inverter; a quel punto la spia verde (blu) si accende, indicando che l'inverter funziona correttamente.
4. Collegare i carichi all'uscita CA dell'inverter. In caso di sovraccarico, l'inverter invierà un allarme e smetterà di funzionare. Per riavviare l'inverter, spegnerlo prima per 5 secondi, ridurre il carico e riaccenderlo.

PRECAUZIONE DI SICUREZZA

L'inverter presenta temperature e pressioni elevate. Si prega di leggere

e rispettare il codice di sicurezza e le istruzioni operative prima di utilizzare l'inverter; in caso contrario, potrebbe causare lesioni personali e danni alle apparecchiature.

Avvertenza: la nostra azienda non risponde in caso di violazione delle operazioni e delle norme

e dello standard di sicurezza.

Batterie di marche e dimensioni diverse hanno una tensione CC diversa. Si prega di

assicurarsi che la tensione in ingresso corrisponda a quella della batteria. Si prega di contattare il produttore se si hanno bisogno di maggiori dettagli. A causa della modifica della configurazione, della struttura e della sottounità del sistema, si potrebbero avere effetti sulla proprietà. Si prega di contattare il produttore prima di eseguire questa operazione.

Il contatto immediato o con cose umide, il contatto indiretto ti porterebbe

pericolo.

Gli inverter sono progettati, fabbricati e testati secondo gli standard di sicurezza.

Tuttavia, in quanto prodotto elettrico ed elettronico, deve essere installato, utilizzato e mantenuto rigorosamente secondo le relative istruzioni di sicurezza come segue:

1. Il collegamento inverso tra l'inverter e la batteria è rigorosamente

proibito; brucerebbe il fusibile dell'inverter.

1. Si prega di ricontrollare che la tensione della batteria corrisponda a quella dell'inverter.

Tensione CC in ingresso, collegamento non corrispondente tra l'inverter e la batteria.

Causare gravi danni.

1. Ricontrolla se i collegamenti sono corretti, assicurati che i collegamenti

siano stretti e fermi.

1. Non estendere il cavo di alimentazione dell'inverter.
2. Quando l'inverter non è in uso, spegnerlo e scollegarlo

inverter dal sistema.

1. Evitare il contatto con oggetti o fluidi estranei. Non toccare l'inverter

con la mano bagnata. Tenere il prodotto lontano dalla portata dei bambini. Evitare di utilizzarlo in aree umide, polverose e ad alta temperatura. Non utilizzare questo prodotto in ambienti infiammabili e zona combustibile.

1. Installare il prodotto in un luogo ben ventilato, evitare di utilizzare questo prodotto su o

oggetti caldi nelle vicinanze, come riscaldatori elettrici, ecc. Non coprire l'inverter,

evitare la luce solare diretta, l'umidità e l'acqua.

1. Questo inverter non può essere collegato in parallelo.

È severamente vietato collegare questo prodotto alla rete cittadina.

1. Non tentare di riparare l'inverter. Una volta aperto l'inverter, la garanzia decade.

Risoluzione dei problemi.

Quando non viene visualizzato alcun output, verificare quanto segue:

1. Uso eccessivo di elettrodomestici, carico troppo pesante. Soluzione: ridurre gli elettrodomestici, il consumo di energia elettrica totale dovrebbe essere inferiore alla potenza nominale dell'inverter.
2. Protezione da surriscaldamento. Soluzione: ridurre il carico e raffreddare l'inverter, riavviare dopo 15 minuti. (La temperatura estiva è elevata o la dissipazione del calore è scarsa, si dovrebbe ridurre opportunamente l'utilizzo della potenza totale degli elettrodomestici.)
3. Dopo che il fusibile si brucia, è necessario sostituire il fusibile della stessa capacità.
4. Assicurarsi che il cavo che collega la batteria sia saldo e sicuro. 5. Bassa tensione della batteria; si prega di caricare la batteria.
5. Batteria esaurita: sostituire la batteria, la batteria potrebbe essere scarica dopo anni di utilizzo.

Accessori casuali.

I prodotti vengono attentamente testati e ispezionati prima della spedizione, ma è comunque possibile che si verifichino danni durante il trasporto. Si prega di controllare attentamente l'attrezzatura prima dell'installazione. In caso di danni, contattare il distributore.

1. Cavo di collegamento batteria 2
2. Una copia del manuale di istruzioni del prodotto 1
3. Una copia del fusibile di riserva dell'auto

SGM-1500W * 6

SGM-3000W * 10

SGPE-1000W * 4

SGPE-2000W * 6

SGPE-3000W * 10

1. Set schermo esterno (sono disponibili solo i modelli elencati):

SGPE-1000W/SGPE-2000W/SGPE-3000W *1

Schema del pannello.

1.1000 W

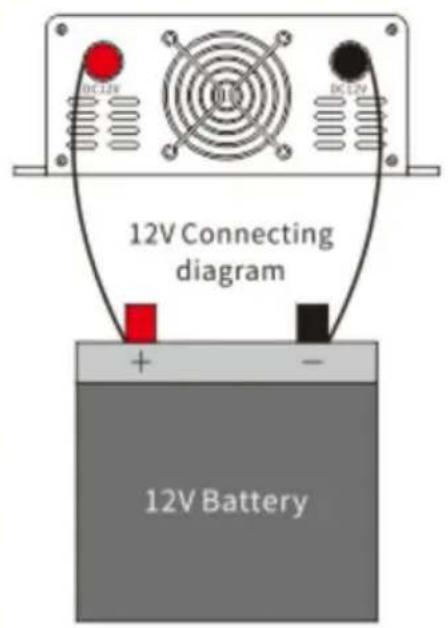

3. Schema di collegamento

Schema di collegamento

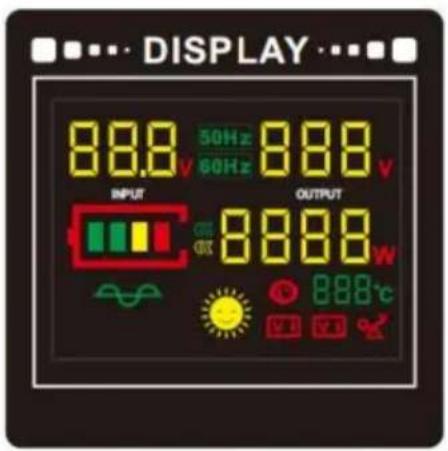

Schermo di visualizzazione

Istruzioni per l'uso del telecomando wireless.

L'inverter può essere acceso e spento a distanza tramite un telecomando wireless.

Ritrarre l'antenna, estrarre tutte le antenne quando sono in uso e spingere l'antenna quando non è in uso.

Premere A per attivare l'uscita dell'inverter

Il pulsante B spegne l'uscita dell'inverter

Nota:

La distanza consigliata per il telecomando è di 100 metri o meno, per favore allungare tutte le antenne del telecomando durante l'uso!

Quando il telecomando non funziona, sostituire la batteria all'interno del telecomando.

Il modello di batteria interna è: 23A 12V
