704-48205-P1 - Télécommande Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de télécommande pour moteur hors-bord
Marque	Vevor
Modèle	704-48205-P1
Dimensions (approx.)	200 x 150 x 100 mm
Poids (approx.)	1,5 kg
Alimentation	Mécanique (câbles de commande) ; 12 V CC pour le trim/inclinaison (si équipé)
Nombre de moteurs compatibles	Simple ou double (selon version)
Fonctions principales	Commande des gaz, changement de vitesse (avant, neutre, arrière), trim et inclinaison électrique (si équipé), accélérateur libre
Type de commande des gaz	Pousser-pour-ouvrir ou tirer-pour-ouvrir (configurable)
Angle de débattement du levier	35° pour la vitesse, 67° à 100° pour l'accélérateur
Sécurité	Dispositif de protection contre le démarrage en prise (point mort obligatoire)
Réglage de friction	Vis de friction de l'accélérateur à l'arrière du boîtier
Matériau du boîtier	Plastique renforcé
Rayon de courbure des câbles	Supérieur à 200 mm (7,87 po)
Entretien et nettoyage	Appliquer de la graisse résistante à l'eau (Yamaha Grease A) sur les surfaces mobiles ; nettoyer avec un chiffon doux
Pièces détachées fournies	Circlips, joints de câble, œillets, rondelles, écrous, vis, emballage, manuel, écrou en cuivre, blocs de montage en plastique
Réparabilité	Pièces détachées disponibles auprès du fabricant ; procédure de conversion du type d'accélérateur décrite dans le manuel
Informations générales	Conforme à la directive européenne 2012/19/UE (DEEE) ; assistance technique et garantie sur www.vevor.com/support ; importé par diverses entités selon la région

FOIRE AUX QUESTIONS - 704-48205-P1 Vevor

Comment installer le boîtier de télécommande ?

Positionnez le boîtier de manière à ne pas obstruer les commandes, prévoyez un espace pour les câbles avec un rayon de courbure >200 mm. Fixez-le à l'aide des vis et blocs de montage fournis.

Comment régler la friction du levier de commande ?

À l'arrière du boîtier, tournez la vis de friction de l'accélérateur vers la droite pour augmenter la rigidité, vers la gauche pour la diminuer.

Comment utiliser la fonction d'accélérateur libre ?

Placez le levier au point mort (N), appuyez sur le bouton d'accélérateur libre, puis tournez le levier au-delà de 35° pour ouvrir l'accélérateur sans engager de vitesse.

Que faire si le moteur démarre alors que la vitesse est engagée ?

Le boîtier est équipé d'une protection de démarrage en prise. Assurez-vous que le levier est au point mort avant de démarrer. Si le problème persiste, vérifiez le câblage et contactez le support.

Puis-je changer le type d'accélérateur de pousser-ouvrir à tirer-ouvrir ?

Oui, suivez la procédure décrite dans le manuel : retirez le couvercle, desserrez les vis, repositionnez l'ensemble du bras d'accélérateur et inversez les pièces selon les instructions.

Comment entretenir le boîtier de télécommande ?

Appliquez régulièrement de la graisse résistante à l'eau (Yamaha Grease A) sur les surfaces mobiles. Nettoyez l'extérieur avec un chiffon doux et évitez les produits abrasifs.

Où trouver les pièces de rechange ?

Les pièces détachées (circlips, joints, etc.) sont disponibles auprès du fabricant Vevor. Consultez www.vevor.com/support pour commander.

Le boîtier est-il compatible avec un moteur double ?

Oui, il existe une version pour bimoteur. Vérifiez que votre modèle est prévu pour deux moteurs, et suivez les instructions spécifiques du manuel.

Comment utiliser l'interrupteur de trim et d'inclinaison ?

Appuyez sur UP pour relever/incliner le moteur, sur DOWN pour l'abaisser. Relâchez pour arrêter. En configuration bimoteur, l'interrupteur commande les deux moteurs simultanément.

Quels câbles utiliser pour l'installation ?

Utilisez exclusivement des câbles d'origine Yamaha (recommandé) ou des câbles de qualité marine. Le rayon de courbure doit être supérieur à 200 mm pour éviter l'usure prématurée.

MODE D'EMPLOI 704-48205-P1 Vevor

M O DEL : 704-48205-P1

Assistance technique et certificat de garantie électronique www.vevor.com/support

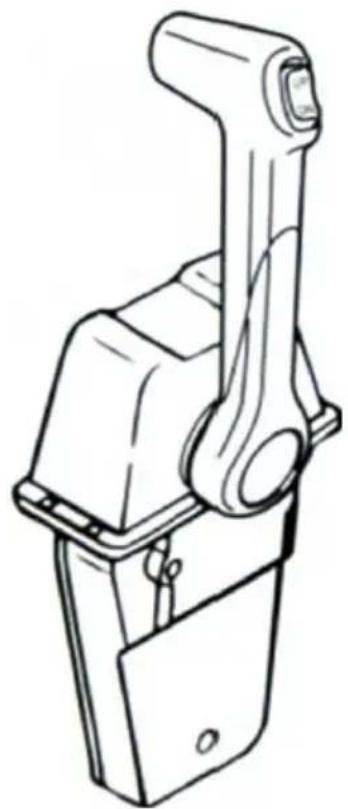

BOÎTIER DE TÉLÉCOMMANDE HORS-BORD

M O D E L:704-48205-P1

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous.

Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous contacter:

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

AVIS

Ce boîtier de commande à distance est conçu de manière à ce que le sh,11 et l'accélérateur puissent être actionnés en actionnant une télécommande.

Pour un fonctionnement et une installation corrects du boîtier de télécommande, veuillez lire attentivement et minutieusement ce manuel. Les explications doivent être faites sur la base d'un équipement de type papillon à pression pour ouvrir, du commutateur de puissance et du commutateur de bits. Les

informations importantes sont décrites dans ce manuel par les notations suivantes.

Le somme d'alerte de sécurité signifie ATTENTION DE VENEZ ALERTE! VOTRE SÉCURRENÉ EST IMPLIQUÉE !

Qin II Asia M

Non-respect des instructions d'AVERTISSEMENT <:01,ild rvsull Blessures graves, voire mortelles, pour l'opérateur de la machine, un spectateur ou une personne inspectant ou réparant le boîtier de commande à distance.

T tw,n boîtier de télécommande sont utilisés comme base pour boos et le manuel de Nustrattons 111 Therelore. certaines

règles peuvent ne pas s'appliquer à tout modèle

PRUDENCE:

A ATTENTION Indique des précautions particulières qui doivent être prises pour éviter d'endommager le boîtier de la télécommande.

NOTE:

Une REMARQUE fournit des informations clés mallon pour rendre les procédures plus faciles ou plus claires

Les spécifications données dans le manuel peuvent être applicables. changer sans préavis.

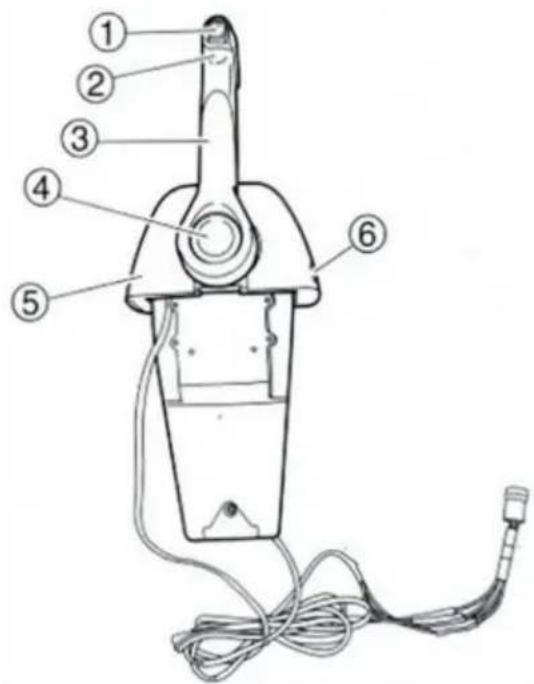

PRINCIPAUX COMPOSANTS DU MOTEUR UNIQUE TAPER

Boîtier de commande ole pour moteique

(J) Power trim et interrupteur lltt ®Grip

@ Amoureux du contrôle

4 Bouton d'accélérateur libre

5 vaches

(6 Régieur fnCIIOO des gaz

REMARQUE : En fonction des spécifications, certains modèles ne sont pas équipés du module d'alimentation TNM et du commutateur 1111.

No	Components	Picture	Qty
7	Circlip		2
8	Cable Joint		2
9	Grommet		1
10	Washer(6)		4
11	Nut(M5)		4
12	Screw(M5*30)		5
13	Packing		1
14	Manual		1
15	Copper Nut(M5)		1
16	Plastic mounting block 1		1
17	Plastic mounting block 2		1

NOTE:

Selon les spécifications, certains modèles ne sont pas équipés du commutateur de trim électrique et d'inclinaison.

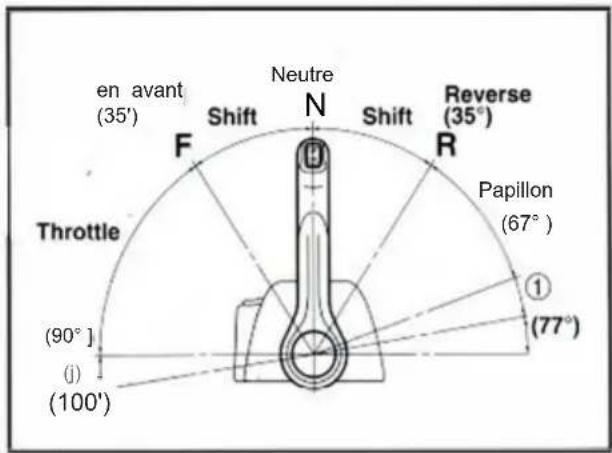

Avant et arrière Pour

passer en marche avant et en arrière, tournez le levier de commande vers le bas d'environ 35° (position de détente) vers le côté F et le côté R, respectivement. Lorsque le levier de commande est davantage tourné vers le bas, l'accélérateur s'ouvre.

(D Th plage réglable de la manette

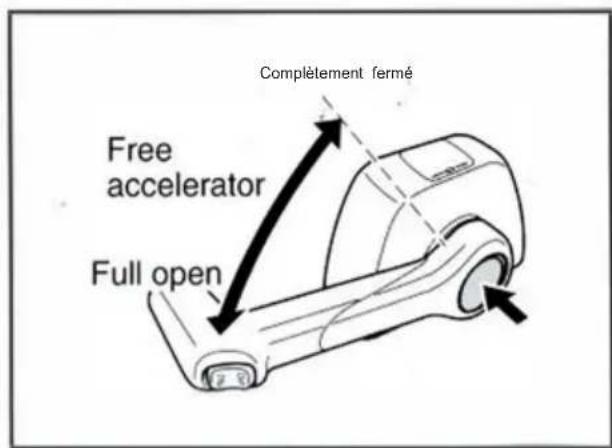

Accélérateur libre

Placez le levier de commande au point mort (N) et tout en appuyant sur le bouton d'accélérateur libre, faites tourner le levier de commande.

L'accélérateur peut être ouvert sans passer à aucune vitesse

NOTE:

Le levier de commande doit être tourné à plus de 35° du point mort, sinon l'accélérateur ne peut pas être ouvert.

ATTENTION :

• Il est impossible d'utiliser le bouton d'accélération libre sauf si le levier de commande est au point mort.
• Après avoir actionné le bouton d'accélérateur libre, placez le levier de commande au point mort (N), et le bouton d'accélérateur libre se déplacera automatiquement vers sa position définie afin qu'il puisse être librement tourné en marche avant et en arrière.

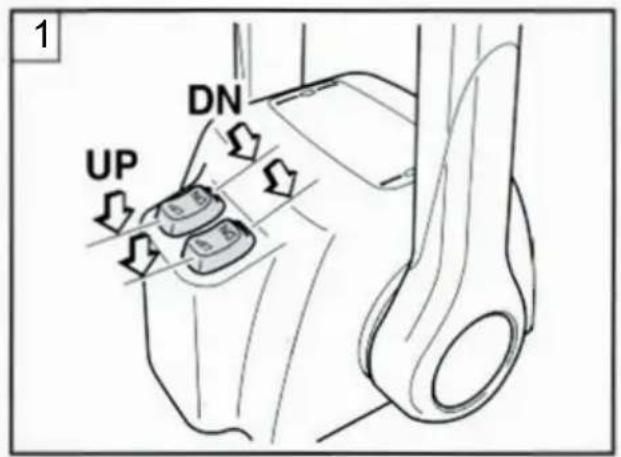

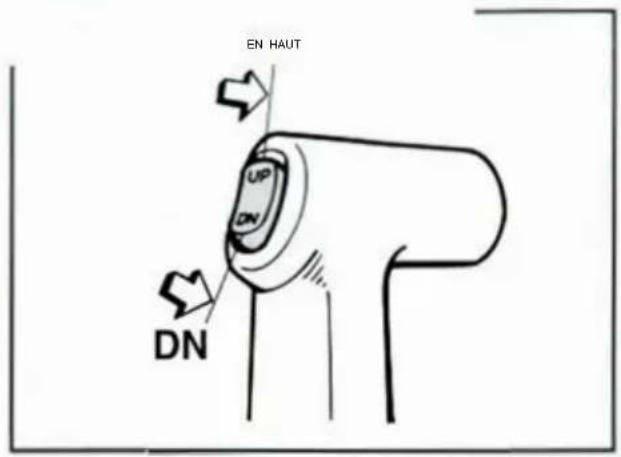

Interrupteur de relevage et de trim assisté

Le commutateur d'alimentation et d'inclinaison est fixé à la poignée du levier de commande et au double couvercle. Appuyer sur 11 UP permet de relever et d'incliner le moteur, et de le pousser vers le BAS pour ajuster et abaisser le moteur.

REMARQUE : • Lors de l'utilisation des boîtiers de commande à distance pour moteurs jumelés. L'interrupteur de trim assisté et d'inclinaison sur la poignée du levier de commande est verrouillé avec les deux moteurs. • Pendant que le bouton de commutation est enfoncé, le moteur de trim/inclinaison tourne et ajuste l'angle de montage du moteur. Lorsque le bouton de commutation est relâché, le moteur s'arrête dans sa position

1 BoK télécommandé pour bimoteur

Dispositif de protection contre le démarrage en prise

,,w,.,11

Cette commande fournira une protection de démarrage en marche répondant aux exigences USCG du CFR 183, SOUS-PARTIE L.

ri quatre plats de retour

Assurez-vous que la commande de changement de vitesse est au point mort avant de démarrer le moteur.

Cette fonctionnalité permet au moteur de démarrer uniquement lorsqu'il est au point mort. Sélectionnez toujours le point mort avant de démarrer le moteur

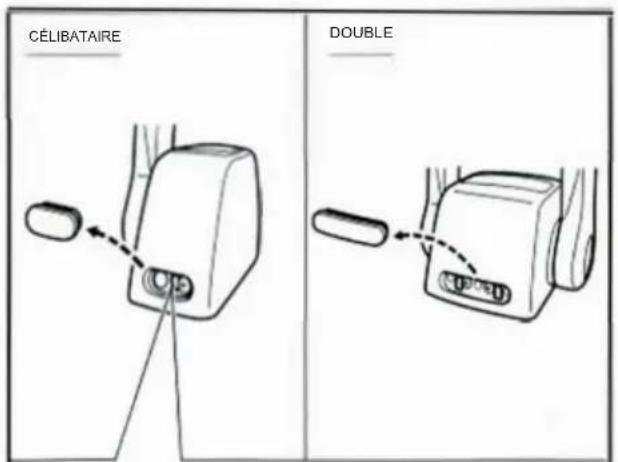

Réglage de la fonction du levier de commande

Sur ce boîtier de télécommande, la friction du levier de commande est réglable de la manière suivante 1.

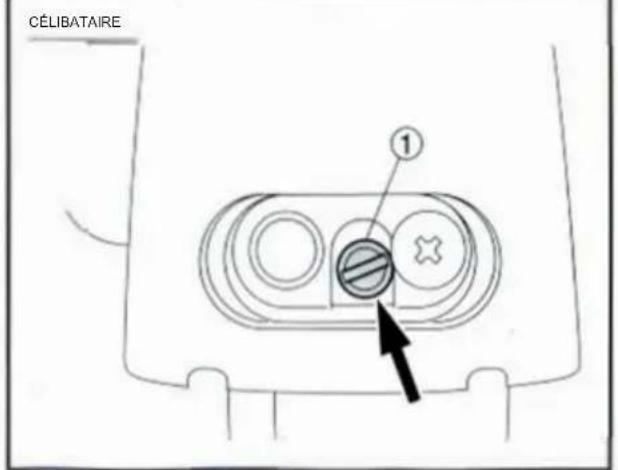

En tournant ou en dévissant la vis de friction de l'accélérateur à l'arrière du boîtier de télécommande, la rigidité du levier de commande peut être ajustée. Tourner la vis de réglage vers la droite rend le levier de commande plus rigide à tourner, et le tourner vers la gauche rend le levier plus facile à tourner.

©Vis de réglage

OPERATION

STANDARD

,W de 1 à 11, niveau i

Une sélection ou une installation incorrecte d'une télécommande peut entraîner une perte de contrôle soudaine et inattendue, entraînant ainsi un accident grave. Veuillez consulter votre revendeur Yamaha.

Position du boîtier de télécommande

Sélectionnez le bon S1tJ011 pour le boîtier de télécommande, et s le modèle sur la position sélectionnée, puis dnll e via t

Lors de la sélection de la position du boîtier de commande, gardez ce qui suit dans m,nd

1 Le boîtier de télécommande doit être placé à un moment où il n'obstrue pas le fonctionnement des commandes et des interrupteurs. Assurez-vous qu'il n'y à aucune obstruction sur le chemin des câbles de télécommande 2.

Prévoyez un espace pour que le bas du boîtier de télécommande ne contacte aucun autre par1

1. Prévoyez un espace pour que les boîtiers de la télécommande puissent être roulés sans se plier. Le rayon de courbure d'un câble doit être supérieur à 200 mm (7,87 po)

PRUDENCE:

Les courbures prononcées (rayon inférieur à 200 mm (7,87 pouces)) des câbles gêneront le mouvement fluide des câbles et réduiront leur durée de vie.

Installation des câbles de télécommande

PRUDENCE:

La connexion par câble doit être démarrée en premier depuis le côté du boîtier de télécommande. En cas de démarrage depuis le côté moteur, le réglage du câble sera impossible dans certains cas.

REMARQUE : utilisez les câbles d'origine YAMAHA.

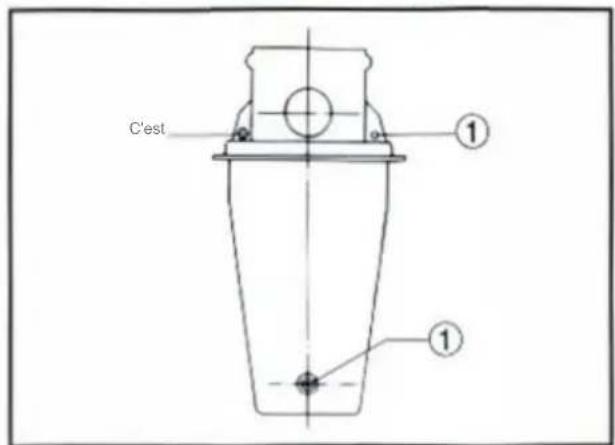

1. Desserrez les attaches fixant le couvercle et retirez-le de servlette et corps.

1. Desserrez les trois vis du carrelage fixant les deux boîtiers de télécommande et séparez les boîtiers de télécommande.

(j) Vis

Le boîtier de commande à distance permet de passer du type d'accélérateur à pousser pour ouvrir au type à tirer pour ouvrir en changeant certaines positions des pièces.

Ce manuel explique la procédure pour passer du type d'accélérateur à poussée-lo-open au type à traction-lo-open.

Par conséquent, s'il faut passer du type tirer pour ouvrir au type pousser-lo-ouvrir, il suffit d'inverser la procédure.

PRUDENCE:

Lors de l'installation des pièces, appliquez de la graisse résistante à l'eau (Yamaha G ease A) sur les surfaces mobiles et les surfaces de contact des pièces.

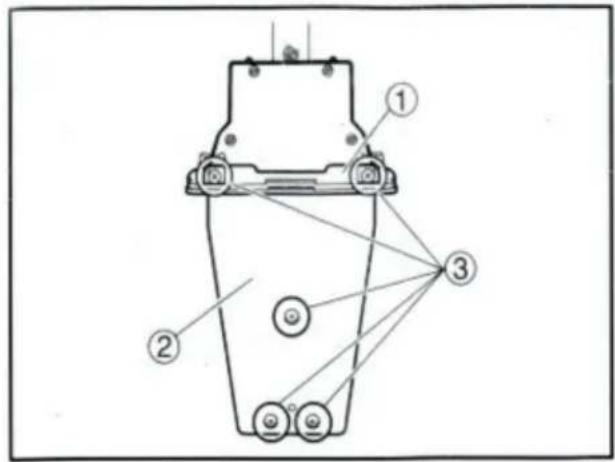

1. Retirez le couvercle du corps 2. Desserrez les cinq vis et retirez la bride de montage, l'emballage et la plaque arrière.

(1) Bride de montage ®Plaque arrière @Des vis

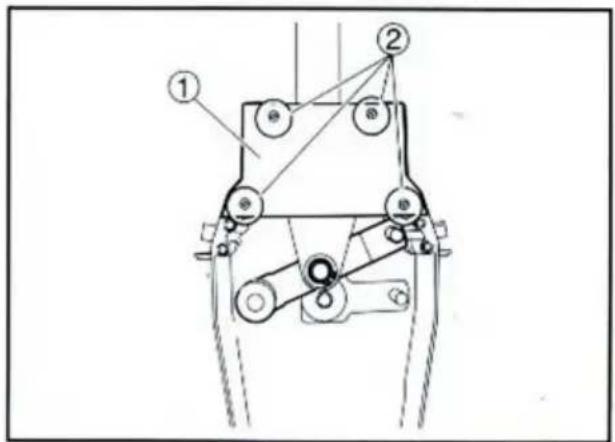

1. Retirez les quatre vis et retirez la plaque d'arrêt retenue.

(i) Support de plaque d'arrêt ®Vis

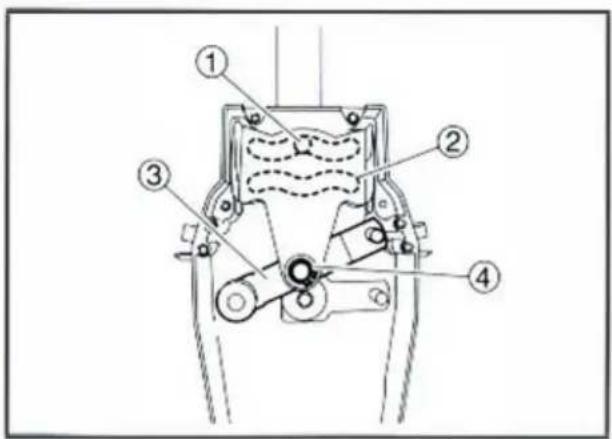

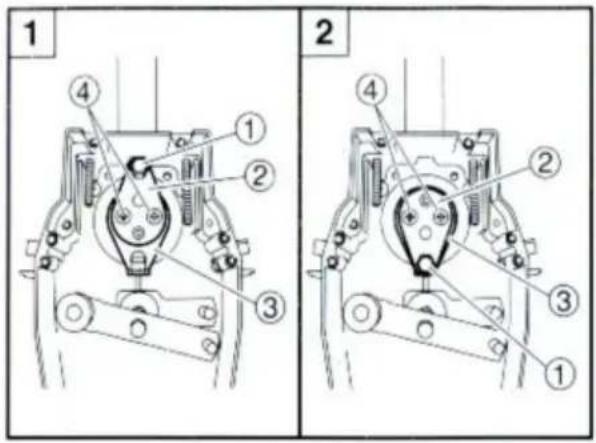

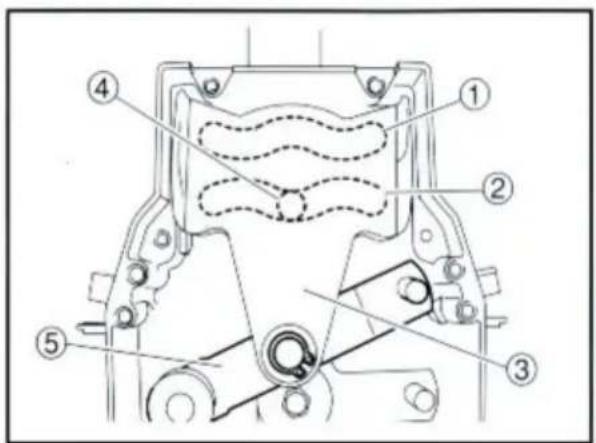

1. Retirez les circlips et retirez la plaque d'arrêt. Positionnez l'ensemble du bras d'accélérateur de manière à ce qu'il tourne vers le bas.

G) Roller ®Plaque d'arrêt @ Ensemble bras de papillon @ Circlips

Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle barrée indique que le produit nécessite une collecte sélective des déchets dans le

Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne doivent pas être jetés avec les ordures ménagères normales, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.
