LÄGGA MÄRKE TILL

Denna fjärrkontrollbox är så utformad att både sh,11 och throttÿ kan manövreras genom att manövrera en fjärrkontrolllÿr. För korrekt manövrering och installation av fjärrkontrollboxen, läs denna manual noggrant och noggrant. Förklaringar w,tt göras baserat på en tryck- för att öppna gasspjällstyp equÿy dw,th the power tnm och bit swrtch.yÿQÿÿyviktig information om ,s disnngu1shÿli denna handbok med följande nota

ySäkerhetavanningsymbolen betvör OBS!

;Ceng Qin II Asia Mÿ

Underlåtenhet att följa WARNING Instruktioner <:01,ild rvsull Allvarlig skada eller dödsfall för maskinoperatören, en åskådare eller en person som inspekterar eller reparerar fjärrkontrollboxen.

Tätw,n fjärrkontrollbox används som bas lory ÿboos och, nustrattons 111:s manual Therelore. vissa rtems kanske inte gäller för yerymodel

WARNING:

A FÖRSIKTIGHET Indikerar särskilda försiktighetsåtgärder som måste vidtas för att undvika skador på fjärrkontrollen

NOTERA:

En ANMÄRKNING ger nyckellinformationymation för att göra procedurerna enklare eller tydligarey

Specifikationer som ges i en manual kan vara enstaka ändra utan föregående meddelande.

HUVUDKOMPORENTER I EN MOTOR TYP

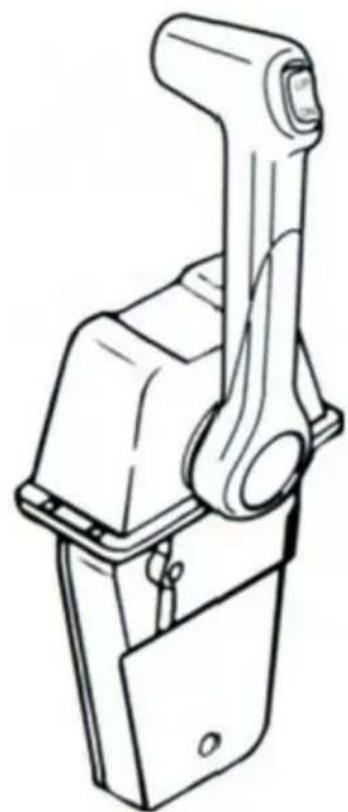

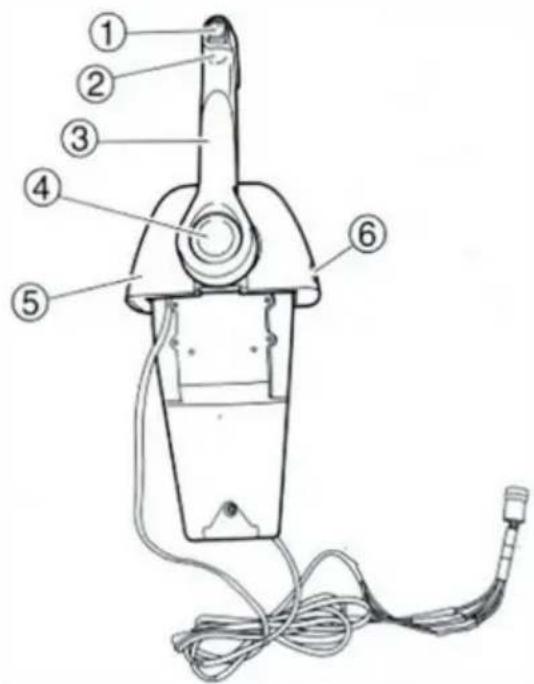

ÿol kontrollbox för enmotor

(J) Power trim och Itlt
swtch ®Grip
@ Kontroll älskare
4 Gratis gasknapp
5 Kor
(6 Gasreglage fnCIIOO-justerare

OBS:

Beroende på specifikationerna är vissa modeller inte utrustade med power tnm och 1111 s..1tch

No	Components	Picture	Qty
7	Circlip		2
8	Cable Joint		2
9	Grommet		1
10	Washer(6)		4
11	Nut(M5)		4
12	Screw(M5*30)		5
13	Packing		1
14	Manual		1
15	Copper Nut(M5)		1
16	Plastic mounting block 1		1
17	Plastic mounting block 2		1

NOTERA:

Beroende på specifikationen är vissa modeller inte utrustade med powertrim och tiltkontakt

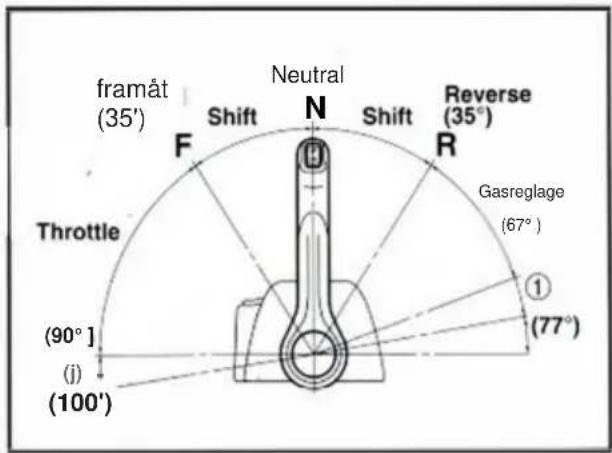

framåt (35') Shift Neutral F N Shift Reverse (35°) R Gasreglage (67°) Throttle (90°] (j) (100') (77°)

Helt stängd Free accelerator Full open

Framåt och bakåt För

att växla till framåt och bakåt, vrid kontrollspaken nedåt cirka 35° (spärrläge) till F-sidan respektive R-sidan. När manöverspaken vrids ytterligare nedåt, öppnas gasreglaget.

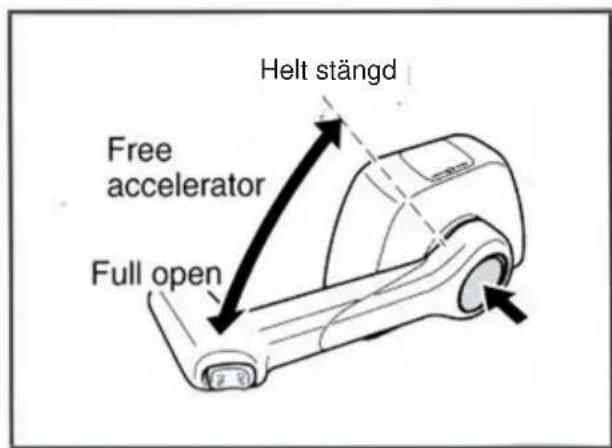

Ställ kontrollspaken i neutralläge (N) och vrid kontrollspaken medan du trycker på frigasknappen. Gasreglaget kan öppnas utan att växla till någon växel

NOTERA:

Regulatorspaken måste vridas mer än 35° från neutralläget, annars kan gasreglaget inte öppnas

WARNING: •

Det är omöjligt att använda knappen för fri acceleration såvida inte kontrollspaken är i neutralläge.

- Efter att ha använt den fria gasknappen, ställ reglagespaken i neutralläge (N), och den fria gaspedalen flyttas automatiskt till sitt inställda läge så att den fritt kan vridas framåt och bakåt.

ÿ Power trim och lilt-omkopplare

UPP UP DN DN

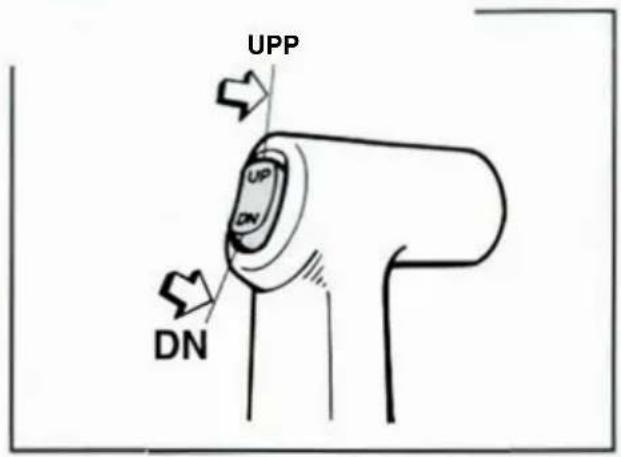

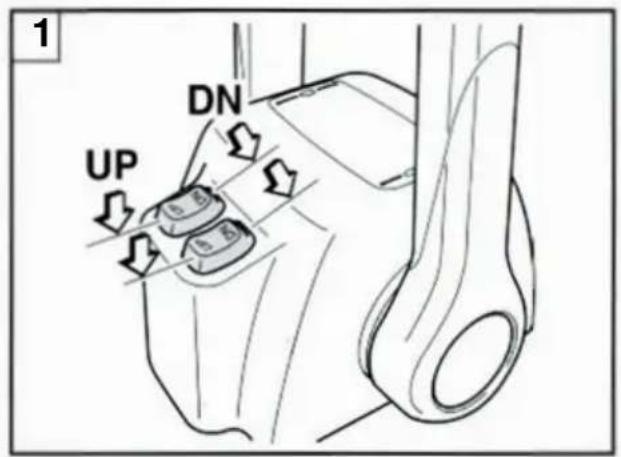

Power tnm och tilt-omkopplaren är fästa på kontrollspakens grepp och dubbelkåpan. Att trycka 11 UPP trimmar upp och tiltar upp motorn, och trycker den NED trimmar och tiltar motorn ner.

OBSERVERA: • Vid manövrering av fjärrkontrollboxarna för dubbla motorer. powertrim- och tiltkontakten på manöverspakens grepp

är sammankopplade med båda motorerna. • Medan omkopplarknappen trycks in, vrider trim-/tiltmotorn och anpassar motorns monteringsvinkel. När omkopplarknappen släpps kon

1 DN UP UP UP

1 Fjärrkontroll boK för tvåmotorer

Start-i-växel skyddsanordning

,,w,.,11ÿ

Denna kontroll ger skydd för start i redskap som uppfyller USCG-kraven i CFR 183, SUBPART L.

riÿ fyra returrätter

Se till att växelreglaget är i neutralläge innan motorn startas.

Denna funktion tillåter att Engme endast startas när den är i neutralläge. Välj alltid neutralläge innan du startar motorn

ENDA TVILLING

Kontrollspaksfunktionsjustering På

denna fjärrkontrollbox är kontrollspakens friktion justerbar på följande sätt 1. Genom

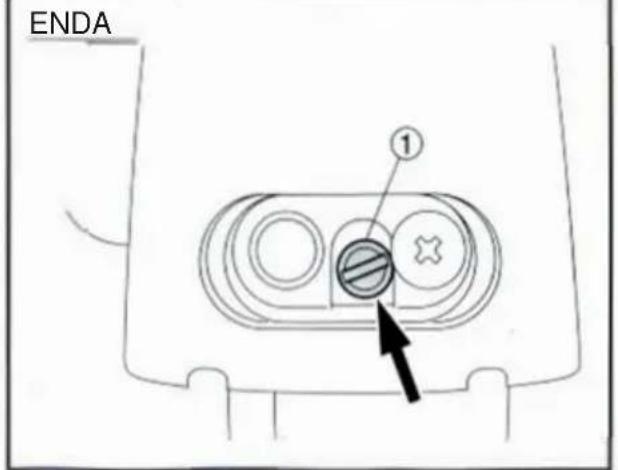

att vrida in eller ut gasspjällets friktionsskruv på baksidan av fjärrkontrollboxen kan styrspakens styvhet justeras. Att vrida justerskruven åt höger gör att manöverspaken blir stel att vrida, och om man vrider den åt vänster blir spaken lättare att vrida.

ENDA ①

©Ställskruv

OPERATION

STANDARD

,W från 1ÿ11, nivå i

Felaktigt val eller installation av en fjärrkontroll kan resultera i plötslig och oväntad förlust av kontrollen, vilket resulterar i en allvarlig olycka. Kontakta din Yamaha-återförsäljare.

Fjärrkontrollboxens läge

Välj rätt ÿS1tJ011 för fjärrkontrollboxen och sÿ mallen på den valda posten, gå sedan igenom ,t När du väljer kontrollboxens position, håll följande i m,nd

1. Fjärrkontrollboxen ska ställas in på 1n aÿynon där den inte hindrar manövreringen av kontrollens öch sw,1cÿs. Se till att det inte finns något hinder på vägen för fjärrkontrollkablarna 2.
   Lämna ett utrymme så att botten av fjärrkontrollboxen ansluter inga andra par1s
2. Prova ett spaoe så att fjärrkontrollens käy kan rullas utan att böjas. Radien för en kabelböj bör vara mer än 200 mm (7,87 tum)

WARNING:

Skarpa böjar (mindre än 200 mm (7,87 tum) i radie) på kablarna kommer att hindra en mjuk rörelse av kablarna och förkorta kabelns livslängd.

Installation av fjärrkontrollkablarna

WARNING:

Kabelanslutningen ska startas först från fjärrkontrollboxens sida. Om den startas från motorsidan kommer kabeljustering att vara omöjlig i vissa fall.

OBS:

Använd äkta YAMAHA-kablar.

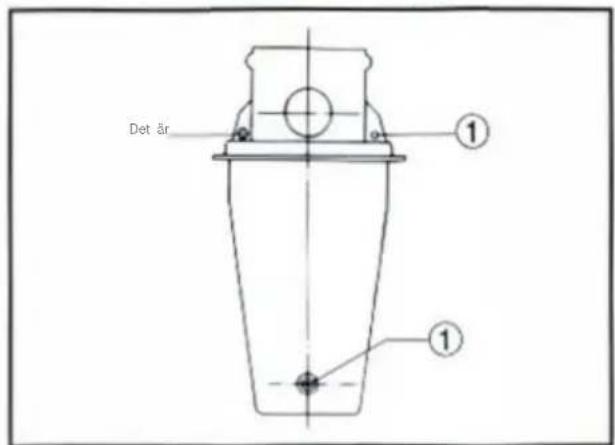

1. Lossa skruvarna som håller fast locket och ta bort det från handduk och kropp.

Det är ① ①

1. Lossa kakelskruvarna som håller fast de två fjärrkontrollboxarna och sätt isär fjärrkontrollboxarna

(j) Skruv

Fjärrkontrollboxen tillåter byte från tryck-för-öppna-gas-typ till dra-till-öpp-typ genom att ändra några av delarnas positioner

Den här handboken diskuterar proceduren för att byta från tryck-lo-öppna gasreglage till dra-lo-öppna typ Därför, om den måste ändras från drag-till-öppna-typ till push-lo-open-lypen, gör du helt enkelt omvänd proceduren

WARNING:

När duÿeinstallerar delar, applicera det vattenbeständiga fettet (Yamaha Gÿease A) på rörliga mönster och kontaktytor på delar.

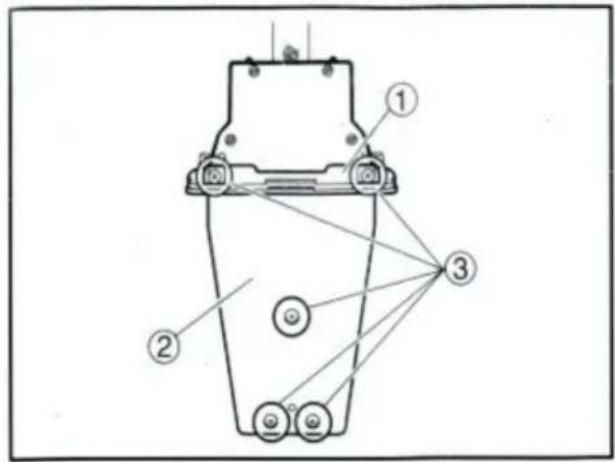

1. Ta bort locket från huset 2. Lossa de fem skruvarna och ta bort monteringsflänsen, packningen och bakplattan

(☐) Monteringsfläns ®Bakplatta @Skruvar

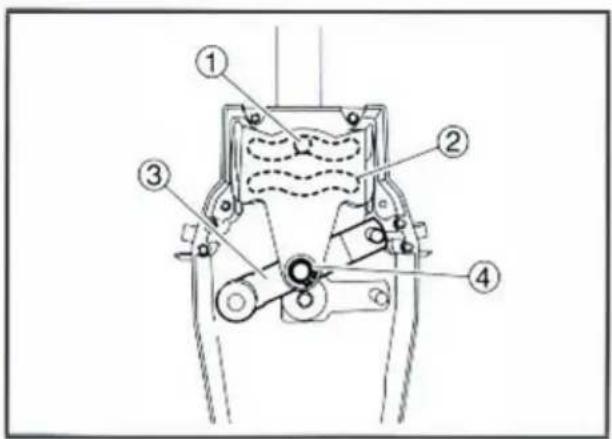

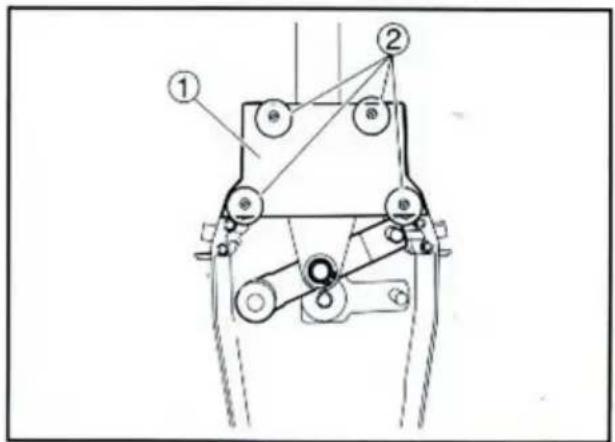

1. Ta bort de fyra skruvarna och ta bort fördröjningsplattan hållare.

(i) Skruvar för uppehållsplattan

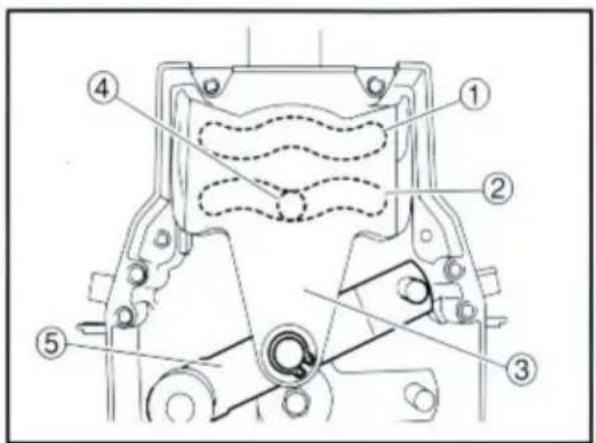

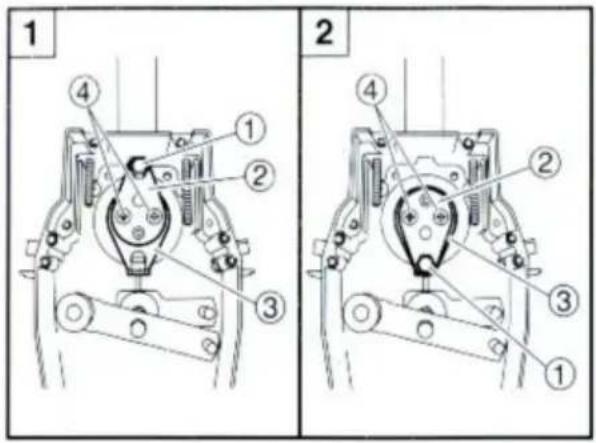

1. Ta bort fjäderringarna och ta bort uppehållsplattan. Placera gasarmsenheten så att den vrids nedåt.

G) Roller ®Dwell-platta @ Gasarmsmontage @ Circlip
