5006180 - Fjärrkontroll Vevor - Gratis bruksanvisning och manual

Produkttyp	Fjärrkontroll för utombordsmotor (ytmontering)
Märke / Modell	Vevor / 5006180
Kompatibilitet	Evinrude® och Johnson® utombordsmotorer
Kitets innehåll	Fjärrkontroll, signalhorn, 2 nycklar, sladd med clip, 3-stifts honkontakt, låsblock, monteringsskruvar (6x110mm), gummibrickor, fjäderbrickor, plana brickor, sprintar, bruksanvisning
Mått (ungefär)	Cirka 20 x 15 x 10 cm (uppskattning från schema)
Vikt (ungefär)	Cirka 1,2 kg (helt kit, uppskattning)
Strömförsörjning	Via utombordsmotorns elledningsnät (12 V)
Nödstoppsfunktion	Nyckelbrytare med sladd och clip – stoppar motorn om föraren kastas ut
Snabbgångs spak	Gör det möjligt att öppna gasen utan att växla (för kallstart)
Neutral spärr	Förhindrar växling när snabbgångsspaken är uppfälld
Trim-/tiltomkopplare	Elektrisk styrning av motorns tilt (upp/ner)
Ljudsignal (signalhorn)	Självtestpip och varning för motorproblem (kräver SystemCheck-system)
Startskydd i växel	Förhindrar startmotorn om spaken inte är i NEUTRAL (USCG-godkänd)
Gasspjällsfriktionsjustering	Justerbar friktionsskruv (platt skruvmejsel) för att justera spakens motstånd
Styrkabellängd	Mät från fjärrkontroll till motor + 40 tum (1 m); använd Evinrude/Johnson-kablar (5–50 fot)
Spakkonfiguration	Spak och trimomkopplare kan vändas mot babord eller styrbord
Rekommenderat underhåll	Smörjning med Triple-Guard-fett, kontroll av montering och kablar, rengöring av kontakter
Reservdelar	Använd endast original Evinrude/Johnson-delar eller motsvarande i typ, hållfasthet och material
Installation	Endast av auktoriserad återförsäljare; minsta frigång på 10 cm runt handtaget, 30,5 cm bakom för kablar
Säkerhet	Följ anvisningarna FARA, VARNING, FÖRSIKTIGHET; testa nödstoppet före varje tur
Miljöstandarder	Följer EU-direktiv 2012/19/EU (WEEE) – får inte slängas med hushållsavfall
Garanti / Support	Teknisk support och elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - 5006180 Vevor

Vilka utombordsmotorer är kompatibla med denna Vevor 5006180-fjärrkontroll?

Denna fjärrkontroll är avsedd för Evinrude® och Johnson® utombordsmotorer. Kontrollera kompatibiliteten med din specifika modell.

Hur installerar man nödstoppssladden?

Sladden måste vara ordentligt fastsatt i föraren och clipet sättas i nyckelbrytaren. Använd aldrig motorn utan clipet utom i nödfall.

Hur justerar man friktionen på gasspaken?

Använd en plan skruvmejsel för att vrida justerskruven på fjärrkontrollen. Vrid medsols för att öka friktionen, motsols för att minska.

Vad gör man om varningshornet inte ljuder vid påslagning?

Kontrollera att hornet är korrekt anslutet till SystemCheck-ledningsnätet. Ett självtestpip på en halv sekund ska höras vid påslagning. Om det uteblir, kontrollera kablaget eller kontakta en tekniker.

Hur använder man snabbgångsspaken?

Med styrspaken i NEUTRAL, lyft snabbgångsspaken för att öppna gasen utan att växla. Sänk den helt för att låsa upp reglaget och lägga i en växel.

Var hittar jag reservdelar till denna fjärrkontroll?

Använd endast original Evinrude/Johnson-delar eller delar med motsvarande egenskaper (typ, hållfasthet, material). Kontakta en auktoriserad återförsäljare eller besök Vevors webbplats.

Hur testar man nödstoppsfunktionen?

Starta utombordsmotorn, dra sedan bort clipet från sladden från nyckelbrytaren. Motorn måste stanna omedelbart. Om inte, kontrollera brytaren och kablaget.

Vilken är procedur för funktionstest före första användning?

Koppla bort tändstiftskablarna eller CPS-sensorn för att förhindra start. Flytta spaken från NEUTRAL till FRAMÅT, sedan till BAKÅT, och kontrollera att startmotorn endast fungerar i NEUTRAL. Testa även friktionen och nödstoppet.

Hur orienterar man styrspaken (babord eller styrbord)?

Lossa spakens fästskruv, ta bort spaken, flytta sedan neutralspärrplattan till önskad sida. Följ konfigurationsscheman i manualen för dragning av trimkablar.

Vilket regelbundet underhåll rekommenderas?

Smörj alla rörliga mekanismer med Triple-Guard-fett, kontrollera monteringsskruvarnas åtdragning, rengör elektriska kontakter och testa full funktion efter varje ingrepp.

BRUKSANVISNING 5006180 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

UTOMBOORDARE FJÄRRKONTROLL LÅDA

MODELL: 5006180

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR

TOUGH TOOLS, HALF PRICE

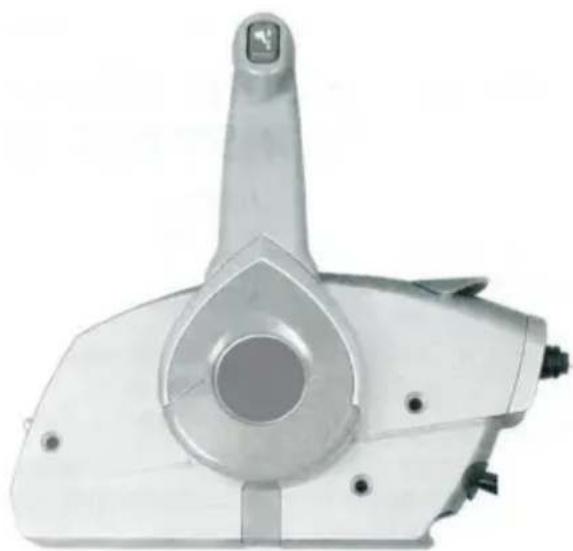

FJÄRRKONTROLL FÖR UTBORDARE

KONTROLLBOX

MODELL: 5006180

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

FJÄRRKONTROLL FÖR FJÄRRKONTROLL FÖR YTMONTERING INSTALLATIONSINSTRUKTIONER

ANSÖKAN

Denna ytmonterade fjärrkontroll är designad för användning på Evinrude och Johnson utombordare.

SÄKERHETSINFORMATION

Av säkerhetsskäl bör denna sats installeras av en auktoriserad Evinrude/Johnson-återförsäljare. Detta instruktionsblad är inte en ersättning för arbetserfarenhet. Ytterligare användbar information kan hittas i annan servicelitteratur för din motor.

Detta instruktionsblad använder följande signalord som identifierar viktiga säkerhetsmeddelanden:

DANGER

Indikerar en omedelbart farlig situation som, om den inte undviks, KOMMER att leda till dödsfall eller allvarlig skada.

WARNING

Indikerar en potentiellt farlig situation som, om den inte undviks, KAN resultera i allvarliga skador eller dödsfall.

WARNING

Indikerar en potentiellt farlig situation som, om den inte undviks, KAN resultera i mindre eller måttlig person- eller egendomsskada. Den kan också användas för att varna mot osäkra metoder.

VIKTIGT: Identifierar information som kommer att hjälpa till att förhindra skador på maskiner och visas bredvid information som kontrollerar montering och drift av produkten.

Dessa säkerhetsvarningssignalord betyder:

UPPMÄRKSAMHET!

BLI ALERT!

DIN SÄKERHET INGÅR!

Följ alltid vanliga butikssäkerhetspraxis. Om du inte har genomgått utbildning relaterad till vanliga rutiner för butikssäkerhet, bör du göra det för att skydda dig själv, såväl som människorna runt dig.

Det är underförstått att detta instruktionsblad kan översättas till andra språk. I händelse av eventuella avvikelser ska den engelska versionen råda.

Gör INTE några reparationer förrän du har läst instruktionerna och kontrollerat bilderna relaterade till reparationerna.

Var försiktig och skynda eller gissa aldrig en serviceprocedur. Mänskligt fel orsakas av många faktorer: slarv, trötthet, överbelastning, upptagenhet, obekantskap med produkten och droger och alkoholanvändning, för att nämna några. Skador på en båt och utombordare kan åtgärdas på kort tid, men skada eller dödsfall har en bestående effekt.

När reservdelar krävs, använd Evinrude/Johnson originaldelar eller delar med likvärdiga egenskaper, inklusive typ, styrlängd och material. Användning av undermåliga delar kan leda till skada eller felfunktion i produkten.

Momentnyckelns åtdragningsspecifikationer måste följas strikt. Byt ut alla låsande fästelement (låsmutter eller låsskruv) om dess låsfunktion blir svag. Ett bestämt motstånd mot vridning måste kännas vid återanvändning av ett låsande fäste. Använd endast auktoriserade Evinrude/Johnson originaldelar om byte specificeras eller krävs på grund av att låsanordningen har blivit svag.

Om du använder procedurer eller serviceverktyg som inte rekommenderas i detta instruktionsblad, måste DU ensam avgöra om dina handlingar kan skada människor eller skada utombordaren.

TILL INSTALLATÖREN: Ge detta ark till ägaren. Informera ägaren om all speciell drift- eller underhållsinformation som finns i instruktionerna.

TILL ÄGAREN: Spara dessa instruktioner i din ägares kit. Detta blad innehåller information som är viktig för framtida användning och underhåll av din utombordare.

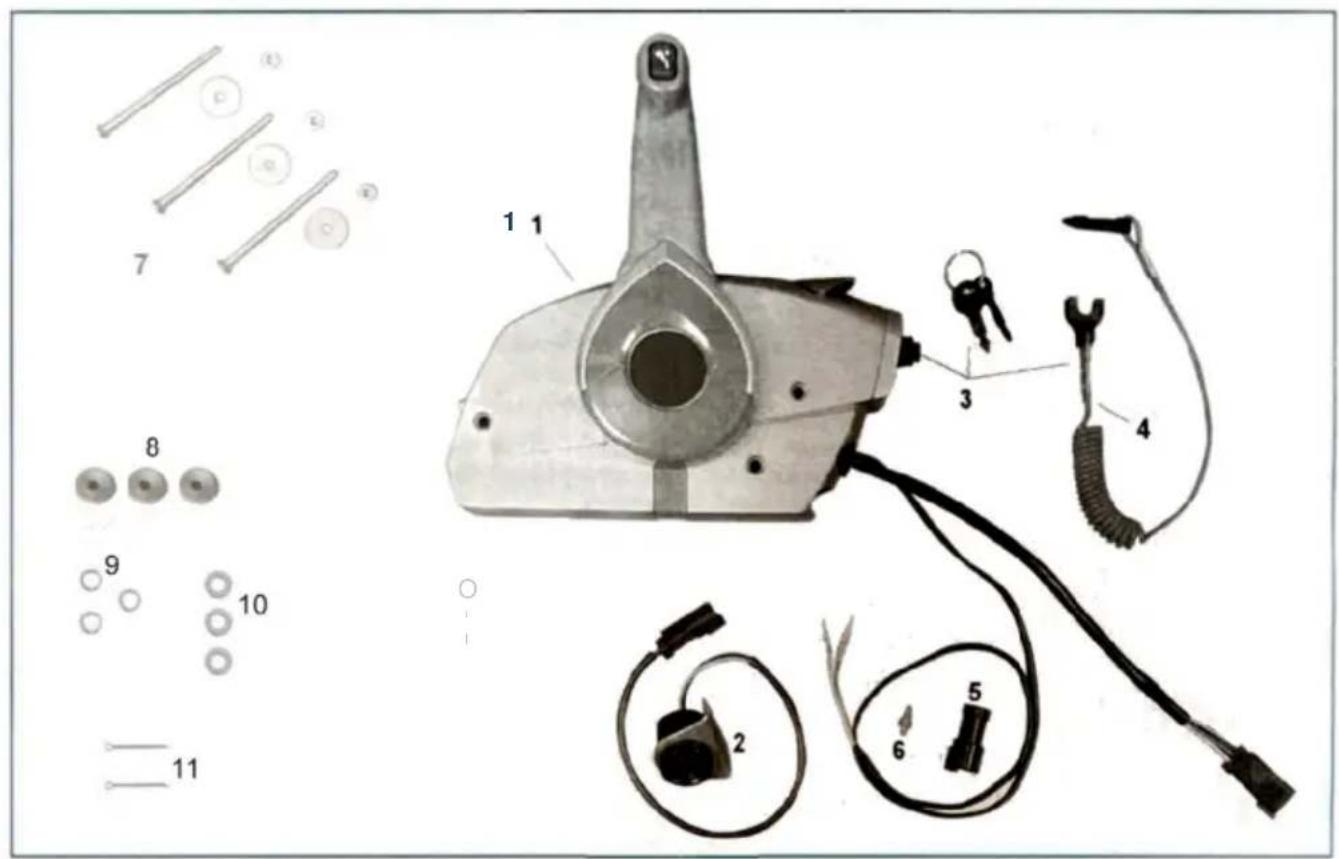

INNEHÅLL I KIT

No	Components	Picture	Qty
1	Remote control		1
2	Horn		1
3	Key		2
4	Lanyard cord/clip		1
5	Connector(Male),3- Pin		1
6	Lock wedge		1
7	Screw(M6*110)/ Washer/Nut		3
8	Mounting rubber washer		3
9	Spring washer(6)		3
10	Washer(6)		3
11	Lockpin		2
12	Use Manual		1

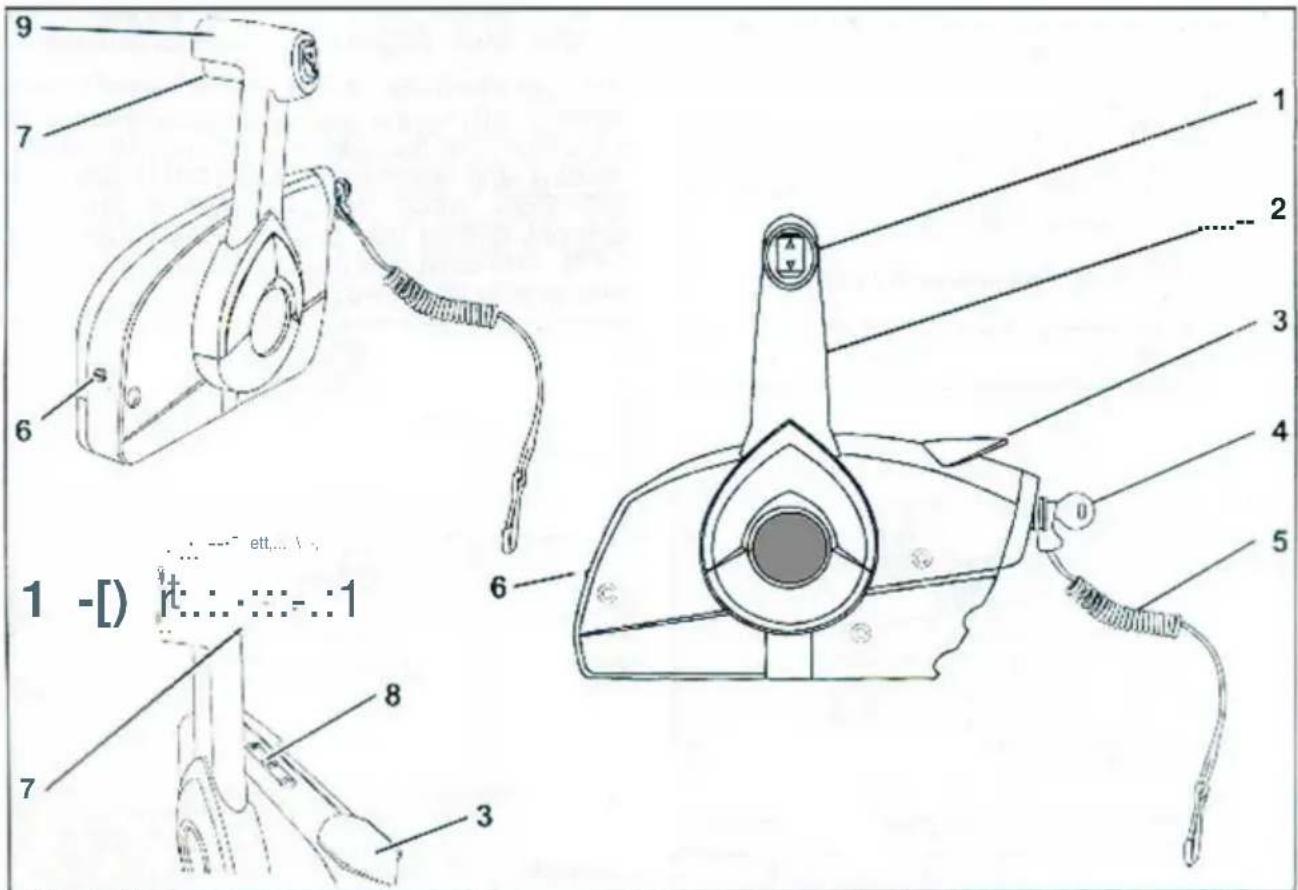

FJÄRRKONTROLL FUNKTIONER

1. Trim och tilt-brytare 2. Remote control 3. Spak för snabb tomgång 4. Väljare (hjul) 5. Klämma och låsningsenhet 6. Nyttolast avlastare 7. Handtag, shift och tiltroll

Notering

Lista över funktioner

Neutraliseringsomkopplare "Start i växelförhindrande". Varningshorn ingår. Justerbar gasfriktion. Pigtail-ledningsnät - korrekt tändning, sele måste beställas separat. Använder standard Evinrude/Johnson styrkablar (1979 och nyare typ).

FJÄRRKONTROLL

Läs och bekanta dig med fjärrkontrollens fullständiga funktion innan du försöker starta utombordaren.

VIKTIGT: Funktionen av fjärrkontrollen kan variera från en utombordsmodell till en annan. Se utombordarens operatörsguide för specifika instruktioner relaterade till utombordaren.

Nödstoppsfunktion för nyckelbrytare

Lanyard MÅSTE vara säkert fastsatt på operatören, och klämman MÅSTE installeras på nyckelbrytaren. Manövrera INTE utombordaren med klämman borttagen från omkopplaren, förutom i en nödsituation.

Om föraren kastas från rodret kommer lanyarden att dra klämman från nyckelbrytaren för att stoppa utombordaren.

VIKTIGT: I en nödsituation kan en passagerare sätta reglagehandtaget i NEUTRAL och starta om utombordaren utan nyckel.

Snabb tomgångsspak

Användning av snabb tomgång krävs inte på alla modeller. Se förarhandboken för utombordare.

Den snabba tomgångsspaken kan användas för att öppna spjället utan att lägga i växeln. Med reglaget i NEUTRAL, lyft spaken för snabb tomgång för att öppna gasreglaget för start och uppvärmning. Reglaget är låst i NEUTRAL när spaken för snabb tomgång höjs för att förhindra växling vid högre än 1000 RPM. Kontrollhandtaget är upplåst när snabb tomgångsspaken är hela vägen ner.

1. Snabb tomgångsspak

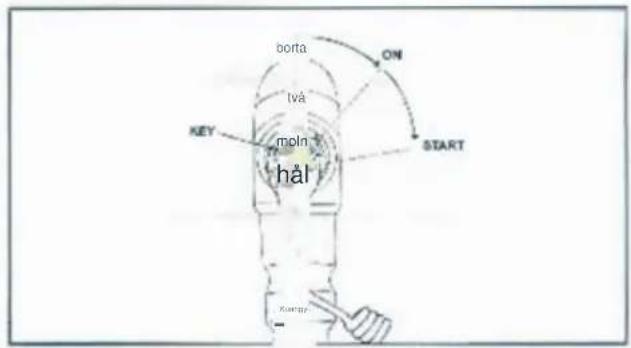

Nyckelbrytare

Vrid nyckelomkopplaren från läge OFF till ON. Varningshornet bör ljuda ett ögonblick för att indikera att det fungerar. Vrid nyckeln till START-position. För att använda PRIME-funktionen, tryck och håll in nyckeln IN och vrid omkopplaren till START-läget.

Släpp nyckeln så snart motorn startar. Vrid INTE nyckeln till START när utombordaren är igång. Tryck in

nyckeln kortvarigt (i PÅ-läge) för ytterligare anrikning (PRIME) för att hålla utombordaren igång. Används ej på alla modeller.

Kör INTE en kall utbåt snabbare än nödvändigt för att förhindra att den stannar. ÖVERstig INTE 2500 RPM i NEUTRAL. Om den är upplyft för start, tryck den snabba tomgångsspaken halvvägs ner så snart utombordaren startar. För utombordare med Quikstart, vänta tills motorn saktar ner till TOMGÅNGSvarv innan du växlar. Se förarhandboken för specifika instruktioner relaterade till utombordare.

Kontrollhandtag

VIKTIGT: Utombordaren måste vara AV. Om yemot kontrollkablar är anslutna till utombordaren, vrid propelleraxeln medan du växlar fjärrkontrollen.

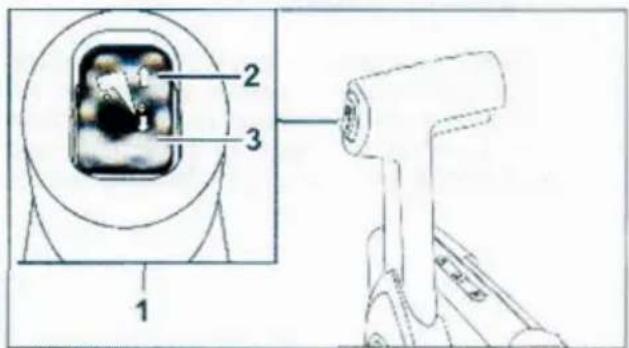

Med kontrollhandtaget i NEUTRAL och snabb tomgångsspak NED, lyft den neutrala låsspaken och flytta kontrollhandtaget till FRAM- eller BACKväxeln. Släpp låsspaken och fortsätt rörelse av kontrollhandtaget i samma

riktning för att öppna (föra) gasreglaget.

NEUTRAL 2. Fys/Jylever 3. Noutrol 1oo, alskare

Se Fjärrkontrollskonfiguration för installation av fjärrkontrollhandtaget.

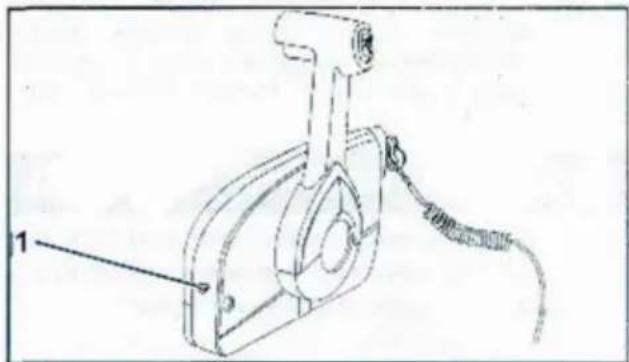

Friktionsjustering av kontrollspaken

Flytta kontrollspaken till FRAMÅT gasreglageområde. Kontrollspaken ska röra sig fritt. Justera kontrollnivån på friktionsjusteringen för att förhindra att vibrationer ändrar spakens inställning.

Använd en platt skruvmejsel för att justera kontrollnivån på friktionsjusteringsskruven. Denna justering används för att öka eller minska den kraft som krävs för att flytta kontrollspaken.

Vrid justerskruven medurs för att öka, minska friktionen eller moturs för att minska friktionen.

1. Ad:osmenl screw., ttm,fll*,Jjyy

Varningshorn

Varningshornet ljuder för att varna föraren när vissa motorproblem uppstår. Ett 1/2-sekunds självtestpip ska höras när nyckeln slås på.

VIKTIGT: Varningshornet måste anslutas till ledningsnätet med en SystemCheck-mätare eller en ljudhornsdrivmodul för att fungera.

Trim/tilt-omkopplare

Tryck på den övre delen av omkopplaren för att trimma ut och tilta uppåt, eller tryck på den nedre delen av omkopplaren för att trimma in och tilta nedåt.

INSTALLATIONSINSTRUKTIONER

Läs och bekanta dig med de fullständiga installationsinstruktionerna för fjärrkontrollen innan du försöker installera fjärrkontrollen. Testa alltid fjärrkontrollens funktion när den har installerats.

VARNING

Underlåtenhet att installera och testa fjärrkontrollen på rätt sätt kan leda till att fjärrkontrollen fungerar fel och att du förlorar kontrollen över båten.

VIKTIGT: Se specifika installationsinstruktioner för utombordare för information om anslutning av fjärrkontroller till utombordaren.

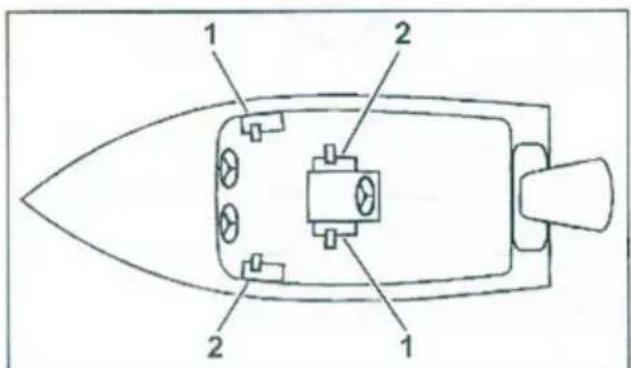

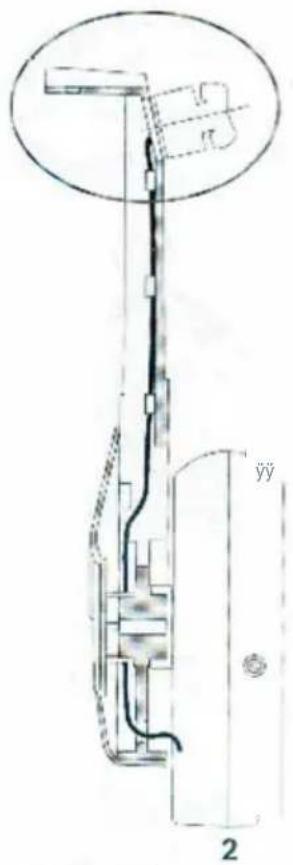

Välj monteringsplats

Denna fjärrkontroll kan monteras på styrbords sida av båten, eller babords sida av centerkonsolen. I läget "styrbords sidomontering" är styrbordssidan av reglaget bredvid båtens monteringsyta. Kontrollen kan monteras på babordssidan

av båten, eller styrbords sida av mittkonsolen om kontrollhandtaget flyttas till motsatt sida vid kontroll. I positionen för babordsmontering är babordssidan av kontrollen bredvid båtens monteringsyta.

VIKTIGT: Fjärrkontrollen MÅSTE vara monterad när nyckelbrytaren är lätt åtkomlig. Dessutom måste monteringsplatsen vara en platt yta och måste vara tillräckligt stark för att ge ett styvt stöd. Förstärk monteringsytan vid behov.

Placera fjärrkontrollen på den föreslagna platsen och kontrollera spelrummet runt fjärrkontrollhandtaget vid full gas i FRAMÅT och sedan vid fullgas i BAKÅT. Det måste finnas minst 10 cm fritt utrymme mellan handtaget och eventuella delar av båten i hela kontrollhandtagets rörelse.

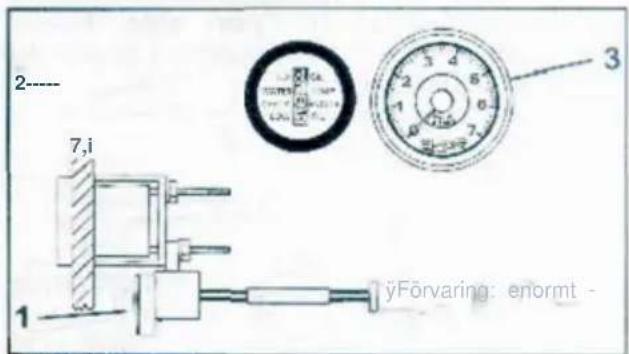

1. Fjärrkontroll 2,4 tum (10 cm) skaft (Digging) Dai li, falt

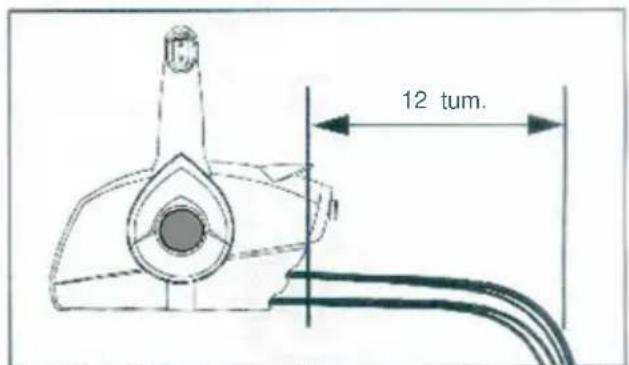

Det måste finnas minst 30,5 cm (12 tum) fritt utrymme bakom fjärrkontrollen för kabeluttag. Styrkablarna måste vara raka när de kommer ut från fjärrkontrollen. Tillåt minst 15,2 cm (6 tum) till början av den första böjen av kontrollkablarna.

1. 12 tum (30,5 cm) c/oorsyco

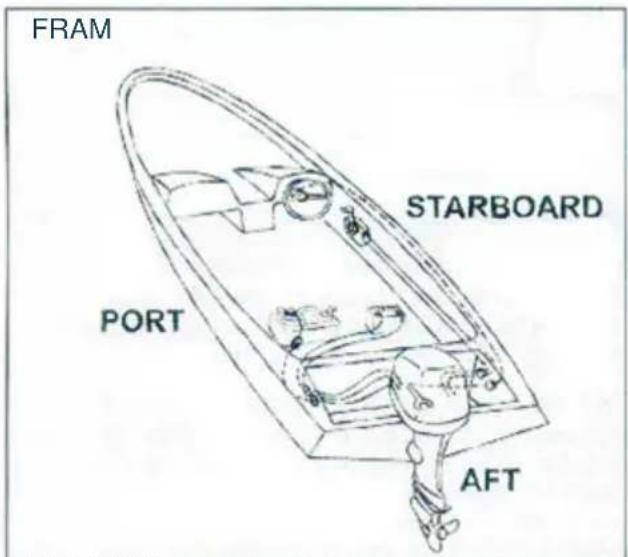

Bestäm kabellängden

Mät från mitten av kontrollhandtaget med fjärrkontrollen i monteringsläge, längs den avsedda kabeln ut till motorns mittlinje på akterspegelns höjd som illustreras med streckade linjer i diagrammet. Lägg till 1,0 m (40 tum) till måttet. Detta mått är den nödvändiga kabellängden.

Evinrude/Johnson Genuine Parts utombordarkontrollkablar finns i steg på en fot från 5 fot till fot längder och två fots steg från 20 fot till 50 fot längder. Använd kablar som är lika med din beräknade längd, eller är närmast längre tillgängliga längd.

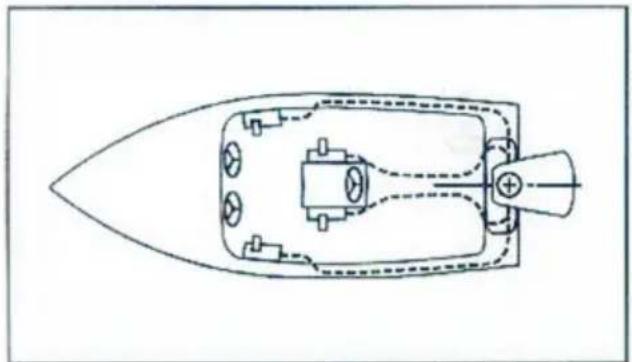

VIKTIGT: Dra kablar med minst antal krokar. Böjar får aldrig vara mindre än 15 cm (6 tum) radie.

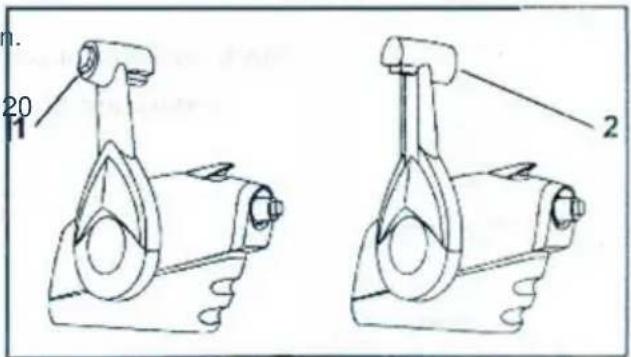

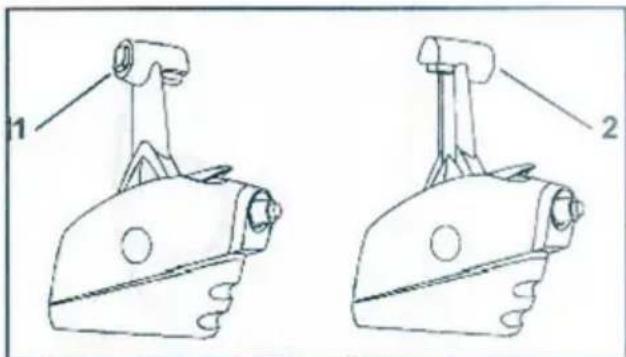

Fjärrkontrollspaken kan placeras på vardera sidan av fjärrkontrollen, och trim/tilt-omkopplaren kan riktas mot babords eller styrbords sida av fjärrstyrningskontrollen.

Styrbords sidofäste 1. Port sida (standard konfiguration) 2. Styrbord sida

Pod sidofäste 1. Fäst trim/tilt-omkopplare 2. Styrbord sida, babord sida VIKTIGT: Bestäm den nödvändiga orienteringen av kontrollhandtaget innan du installerar fjärrkontrollkablar.

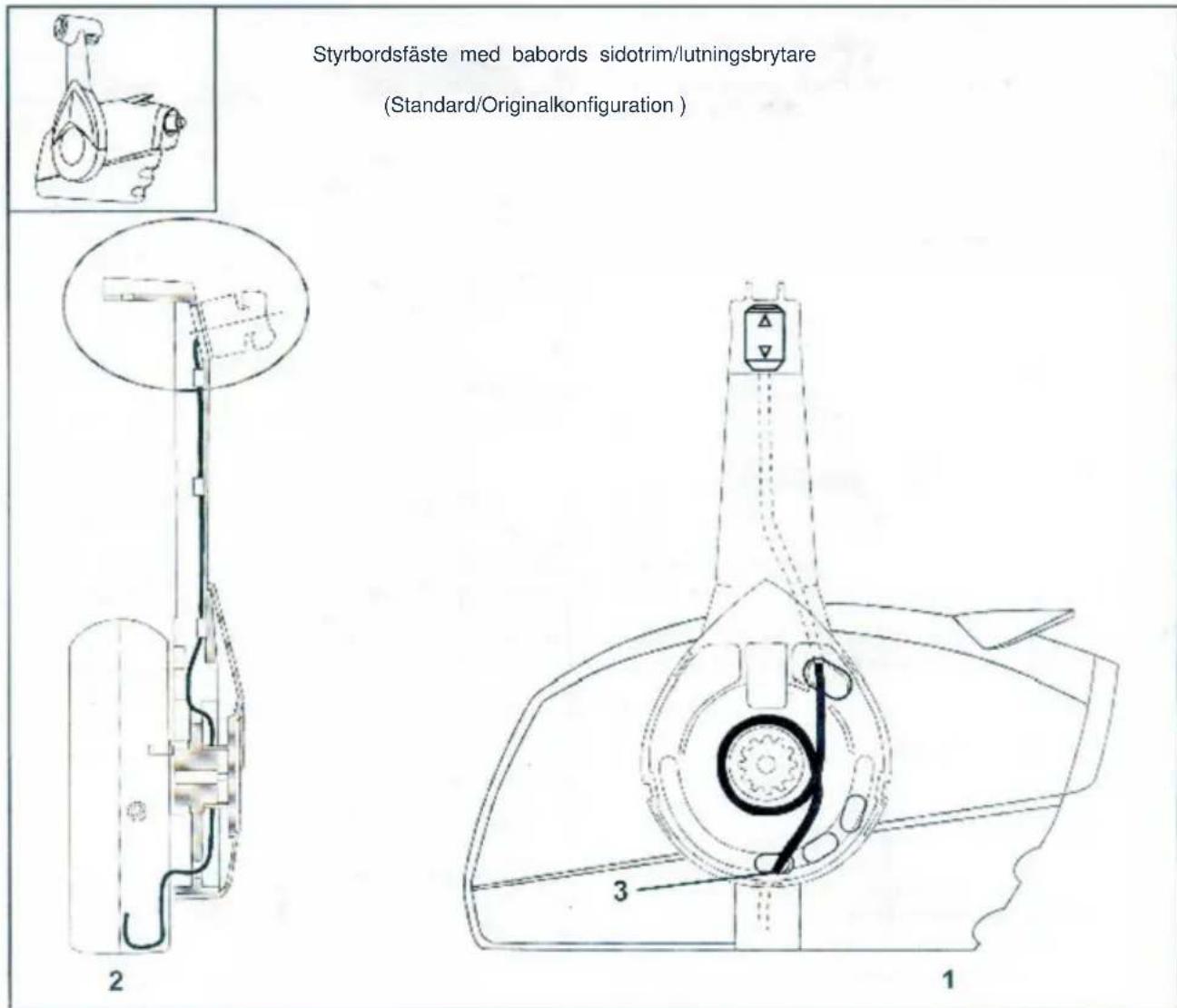

Fjärrkontrollens konfigurationsdiagram VIKTIGT: Se följande diagram för korrekt trim/tilt-omkopplare kabeldragning. Dra trim-/tiltkablarna genom rätt hål i kontrollhuset för att tillåta full operation av spaken och för att förhindra trim/tilt-omkopplare skada.

1. Port sida 2. Förvaringsfack 3. Styrbord sida

1. Port sida 2. Förvaringsfack 3. Styrbord sida

Skydda

Portfaste med babords sidotrim/lutningsbrytare

1. Styrbords sidovy av kontrollenhet/ 2. Fjärrkontrollens framsida 3. Sköld

Skydda

Borttagning av kontrollspak

Lossa manöverspakens fästskruv (12 mm) tre till fyra varv moturs.

1. Spak rotera och nir.gscheartw

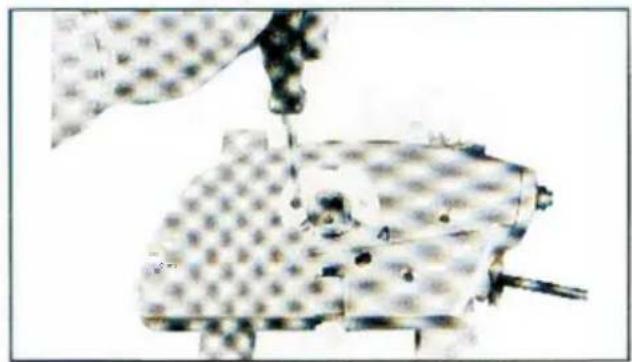

Stöd fjärrkontrollhusen. Slå på skruvskallen med en mittstans och hammare för att lossa den fasta spaken.

Ta bort skruven och brickan. Lossa fjärrkontrollens spak och led från fjärrkontrollen. Placera skruvdragaren med platt spets i skåran på fogen för att bända bort kontrollera.

1. Alskare 2. Jojol 3. Nagg

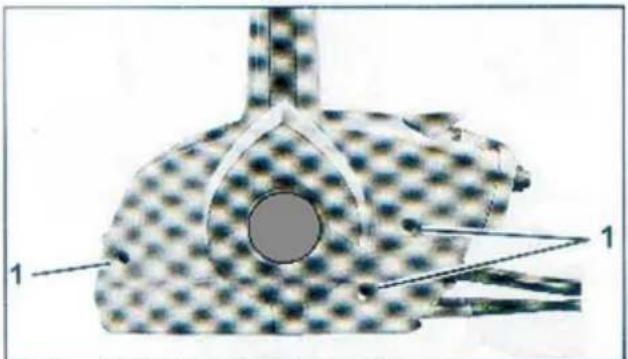

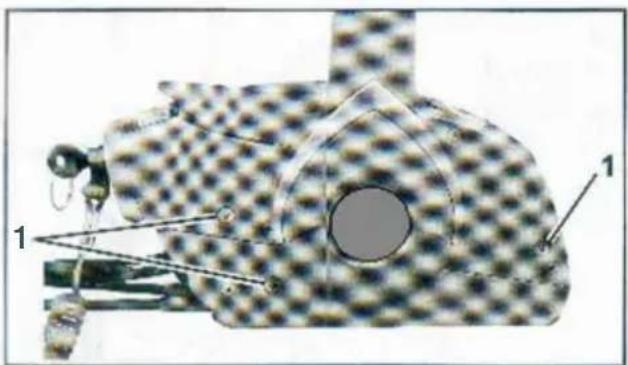

Lossa och ta bort två skruvar och den neutrala låsplattan från fjärrkontrollhuset.

Placera den neutrala låsplattan på ovansidan av fjärrkontrollhuset. Montera två skruvar med låsbrickor genom plattan och dra åt skruvarna till 35 tum lbs. (4 N·m).

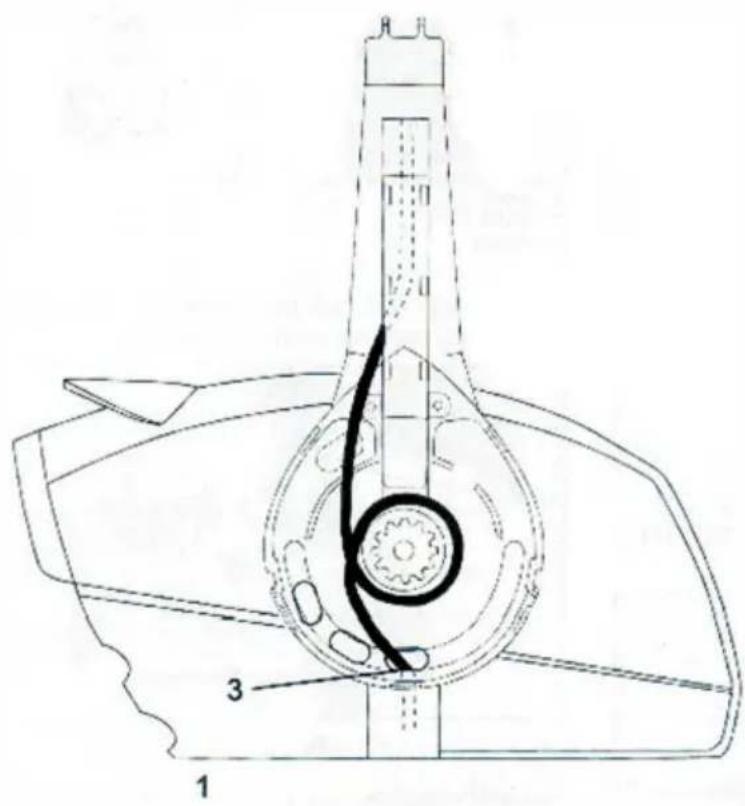

Trim/tilt-omkopplare kabeldragning

Se konfigurationsdiagram för fjärrkontroll. Notera kabelpositioner och utflykter.

A -YUTI()Y-A

För att förhindra att trimlutningsbrytarens kablar skadas, dra ledningarna försiktigt och ge tillräckligt med slack i kablarna. Se konfigurationsdiagram för fjärrkontroll.

Ta bort kontrollspakens kåpa och notera kabelns position och routing och position för kabelskärmen. Dra tråd baserat på diagram för din specifika kontrollspakskonfiguration. Standardkonfigurationen visas nedan (styrbords sidomontering med babords trim/tilt-omkopplare).

Dra trim/tilt-omkopplartrådar baserat på diagram för din specifika kontrollspakskonfiguration. Använd trim/tilt-omkopplarhållaren i alla konfigurationer. Dra kabeln genom rätt utskärning av kontrollhuskåpan. Se konfigurationsdiagram för fjärrkontroll.

Styrbordsmonterad tråddragning 1 hållare, trim/tilt.

VIKTIGT: Fjärrkontrollkablar måste installeras för att kontrollera dragningen av tilt-/trimledningar. Se Installera fjärrkontrollkablar.

För att skruva till 36 tum lbs. (4 N·m). Montera fjärrkontrollspakens led. Trådskyddet måste vara i läge som visas. Den solida sidan av skölden måste vara nedåt.

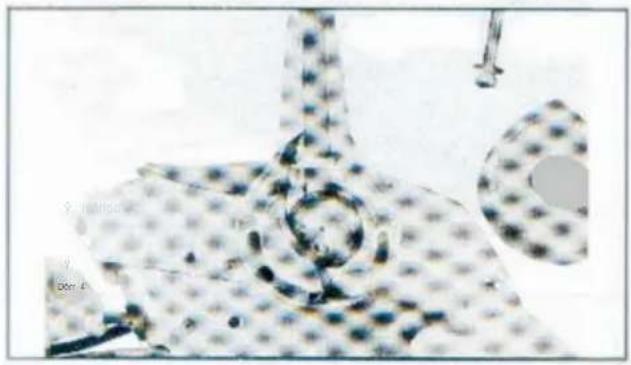

Placera spaken på fjärrkontrollens led. Rikta in splines på spaken med splines på leden. Neutral låsspak måste vara i linje med den neutrala låsplattan. Fäst spak med skruv och bricka. Dra åt skruven till 7 ft. lbs. (10 N·m).

Installera fjärrkontrollkablar.

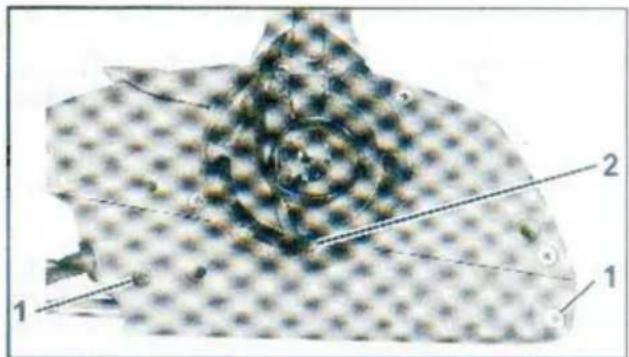

Ta bort två skruvar och bakstycket från fjärrkontrollhuset.

och skärm för att förhindra gnidning före mekanismer, tappfickor.

Använd Triple-Guard®-fett för att smörja all rörlig tråd och fjärrinstallation av kontrollspaksskyddet. Styrkablar.

Sköld, solid sida nedåt.

VIKTIGT: Trim-/tilvajern måste dras enligt diagrammen. Se konfigurationsdiagram för fjärrkontroll.

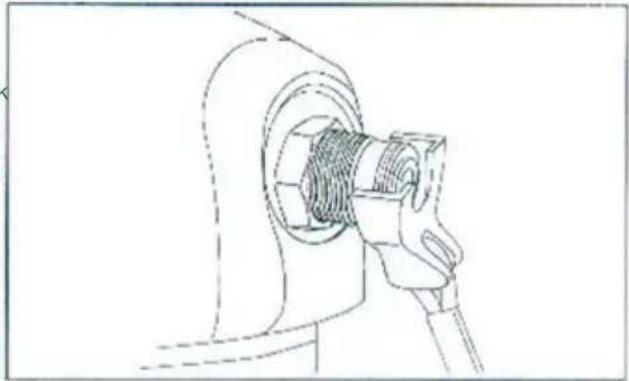

Montera växelkabeln och nätbrickan på växelstiftet och fäst med ett nytt koltey stift. Böj saxen enligt bilden.

Shin cable

VIKTIGT: Använd Evinrude/Johnson Genuine Parts eller delar med likvärdiga egenskaper, inklusive typ, styrka och material.

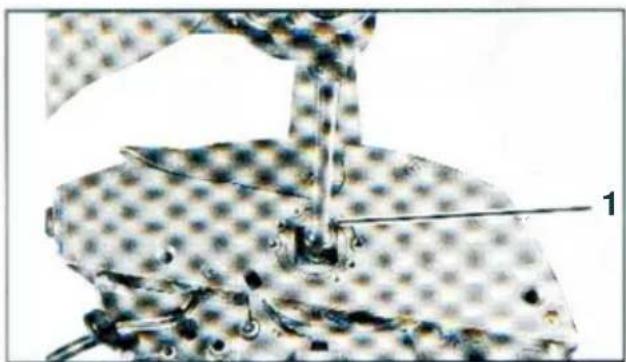

Montera gaskabeln och plattbrickan på gasspjället och fäst med en ny saxsprint. Böj saxen enligt bilden.

1. Gasspjäll

VIKTIGT: Se till Trim/Tilt Switch Wire

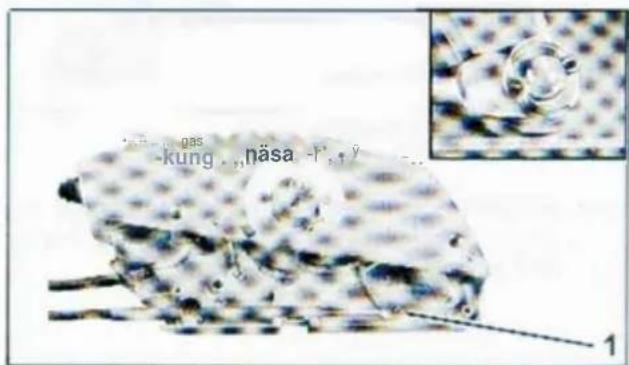

Fräsning innan montering av fjärrkontrollhusets bakre kåpa

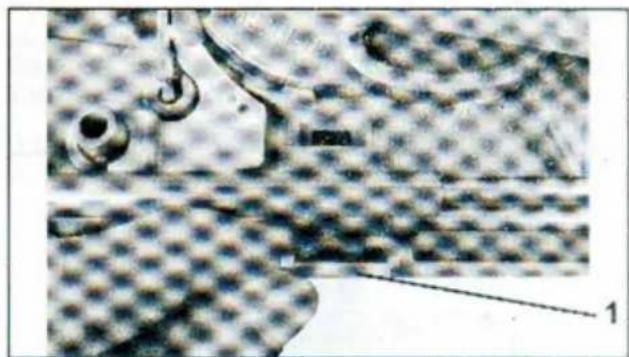

Se till att växel- och gaskablarna är i tappfickorna och att trim- och tiltvajern är korrekt installerad och inte nyper eller stör rörelserna hos kontrollboxens komponenter.

Portmonteringskonfiguration 1. Tappfickor

Styrbord Montering Konfiguration (Standard) f. 1iyy.onpocqul,

ygn gaskabeltapp och ledningsgenomföring med bakkant. Montera bakstycket och skruvar. Applicera Triple-Guard-fett på monteringsskruvarna. Dra åt skruvarna till 36 tum lbs. (4 Nm).

Om den har tagits bort, placera fjärrkontrollen på drivenheten och installera fjärrkontrollspaken.

Rikta in splines och placera spaken på led. Den neutrala låsspaken måste vara i linje med den neutrala låspattan. Se till att trim-/tiltvajerskyddet är på plats.

1. Sh hjarta/

Säkra spaken med skruv och bricka. Dra åt skruven till 7 ft·lbs (10 N·m). Rikta in tråden och installera kåpan.

Kontrollera manöverspakarnas funktion och rörelse. Se till att kontrollen är i NEUTRAL-läge och att växel- och gasfunktionerna är igång mjukt. Se FJÄRRKONTROLLENS FUNKTIONSTEST.

Installera fjärrkontrollen i båten.

Håll fjärrkontrollen i vald position. Se specifika installationsinstruktioner för utombordaren för information om anslutning av fjärrkontroller till utombordaren. Markera det

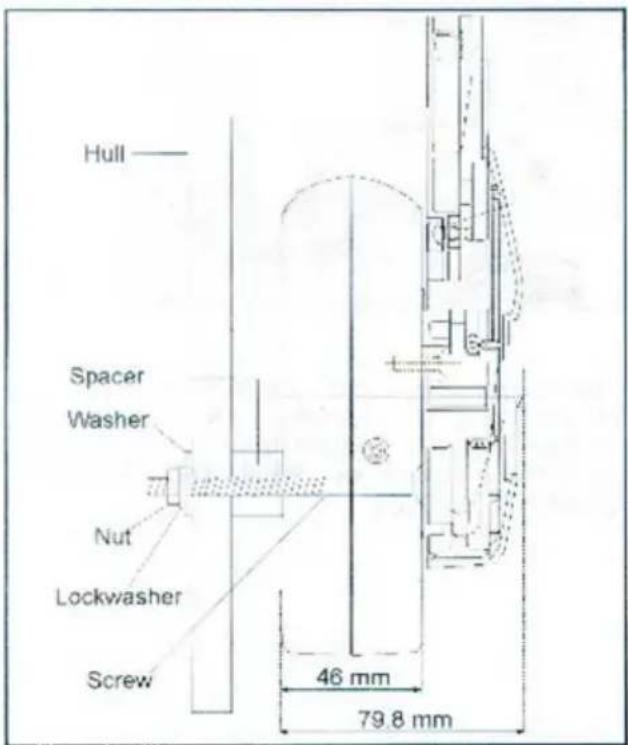

monteringshålet på monteringsytan. Se profilritning och använd borrmall om det behövs.

Borra tre 1/4 tum (6 mm) hål.

Fäst kontrollboxen på plats med medföljande monteringsdetaljer. Installera med tre skruvar, distansbrickor, brickor, låsbrickor och muttrar. Dra åt monteringsskruvarna till 7 ft·lbs (10 N·m).

VIKTIGT: Efter att fjärrkontrollen har installerats, kontrollera att minst tre gängor på monteringsskruvarna är förlängda utanför muttern. Se till att fjärrkontrollen är säker och inte rör sig under drift.

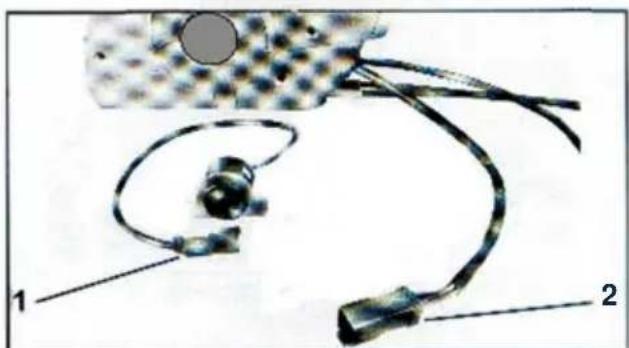

Elektriska anslutningar

Installera trim- och lutkablarna i den elektriska kontakten. Placera kabelanslutningarna i kontakthuset enligt anvisningarna:

Grön kabel i position "C" - Plint för blå tråd i position "B" - Terminal för röd tråd i position "A"

Sätt i lås, kil efter att tapparna är placerade i kopplingen.

VIKTIGT: Applicera ett lätt lager Electrical Grease på de elektriska kontakttätningarna. Tryck ihop kontakterna tills de låser.

Fäst varningshornets bygelfäste på motorns monteringsbult, eller knyt fast den vid ledningsnätet. Dra försiktigt kablarna och anslut hornkontakten med två stift till hornkontakten med två uttag på tändkabelstammen. Anslut sexpolig nyckelbrytares kabel till sexpolig kontakt på tändkabelstammen.

FJÄRRKONTROLL FUNKTIONSTEST

VIKTIGT: Koppla ur alla tändkablar och/eller koppla ur kontakten för vevaxelpositionssensorn (CPS) för att förhindra att utombordaren startar under testproceduren. Om fjärrkontrollkablar är anslutna till utombordaren, vrid på propellernyckeln samtidigt som man skjuter på fjärrkontrollen.

Tryck ner den neutrala låsspaken och växelspaken till FRAMÅT och flytta gasen till FULL GAS. Flytta sedan tillbaka till TOMGÅNGSLÄGET och sedan tillbaka till NEUTRAL. Lägg märke till spakens växlingsspärrfunktion och se till att kontrollreglaget låser i NEUTRAL-läget. Upprepa processen för att flytta kontrollspaken till BACKÅT.

Fjärrkontrollen måste växla smidigt och exakt till FRAMÅT, NEUTRAL och BACKÅT, och gasreglaget måste röra sig smidigt genom hela gasområdet från TOMGÅNG till FULL GAS (WOT). Kontrollera gaspådraget i både FRAMÅT och BACKÅT.

NEUTRAL STARTTEST

Se till att startmotorn inte fungerar när utombordaren är i växel. Funktionen för att förhindra start i växel krävs av den amerikanska kustbevakningen för att förhindra skador.

Fjärrkontrollen är designad för att veva in utombordaren endast i NEUTRAL.

Använd detta "icke-körande"-test för att säkerställa att startmotorn INTE fungerar när kontrollspaken är i FRAMÅT eller BACKÅT.

Snorklämman kan fästas på nyckelbrytaren eller tas bort för följande test.

VIKTIGT: Koppla bort alla tändkablar och/eller koppla bort vevaxelpositionssensorns (CPS) kontakt för att förhindra att utombordaren startar under testproceduren.

Med kontrollspaken i NEUTRAL-läge, vrid nyckelomkopplaren till START. Startmotorn ska fungera.

Med nyckelomkopplaren i START-läget och startmotorn drar igång motorn, lyft upp den neutrala låsspaken och flytta kontrollspaken till FRAMÅT. Startmotorn ska stanna när spaken lämnar NEUTRAL.

Släpp nyckeln och flytta kontrollspaken till NEUTRAL. Vrid nyckeln till START. Startmotorn ska gå igång.

Med nyckelbrytare i START-läge och startmotorn drar igång, lyft neutrallåsspaken och flytta manöverspaken till REVERSE. Startmotorn ska stanna när spaken lämnar NEUTRAL.

OPERATÖRSTESTER OCH INSTÄLLNINGAR

VIKTIGT: Testa nödstoppsbrytarens funktion vid varje utflykt. Se TEST FÖR NÖDSTOPP. Om utombordaren inte stannar, lämna tillbaka kontrollen till återförsäljaren för reparation.

Kontrollera gasspjällets friktion. När den är rätt justerad, bör kontrollspaken ha låg friktion för att tillåta enkel rörelse i FRÅMÅT gasspjällsområde, och inte tillåta vibrationer att ändra spjällinställningen. Se Justering av kontrollspakens friktion.

TEST PÅ VATTEN

Säkra båten vid kaj för att förhindra rörelse. Fäst linan på nyckelbrytaren. Placera kontrollen i NEUTRAL position. Använd vid behov snabb tomgångsspak. Vrid nyckeln PÅ. Varningshorn ska ljuda tillfälligt som självtest. Vrid nyckeln till START. Släpp nyckeln så snart utombordaren startar. Tryck in knappen för berikningsfunktion om utombordaren är utrustad. Vrid inte nyckeln till START när utombordaren är igång. Se utombordarens bruksanvisning.

VIKTIGT: Överskrid inte 2500 RPM i NEUTRAL under uppvärmning.

Kontrollera växlingen med spaken för snabb tomgång hela vägen ner. Kontrollera att motorn växlar till FRAMÅT när reglaget växlas till FRAMÅT, och växlar till BAKÅT när kontrollen växlas till BAKÅT.

Kontrollera att fjärrkontrollen fungerar fritt och att samma friktion känns i FRAMÅT och BAKÅT gasreglage på kontrollspaken.

TEST FÖR NÖDSTOPP

VARNING

Använd alltid säkerhetslinan när du använder båten för att förhindra att båten springer och minskar risken för personskador eller dödsfall. Kontrollera nödstoppsfunktionen ofta.

Kontrollera nödstoppsfunktionen. Montera nödklämma på nyckelbrytaren och starta utombordaren.

Med båten igång, dra bort nödstoppslinan. Utombordaren måste STOPPA. Om utombordaren inte stannar, kontrollera nyckelbrytare och kablar. Reparera vid behov.

UNDERHÅLL

Kontrollera monteringen av fjärrkontrollen. Dra åt skruvarna eller fäst vid behov.

Använd Triple-Guard-fett för att smörja alla rörliga mekanismer och fjärrkontrollkablar.

När du vrider på propellern, kontrollera att fjärrkontrollen fungerar smidigt och korrekt. Observera länkarna vid utombordaren och se till att växel- och gaslänkarna rör sig exakt och fullständigt för varje fjärrkontrollinställning.

Sätt tillbaka alla demonterade komponenter för inspektion och service. Kontrollera fjärrkontrollens funktion.

Starta utombordaren och kontrollera växlings- och gasdrift.

Om ett onormalt tillstånd upptäcks, reparera vid behov. Byt ut alla skadade delar. Kontrollera fjärrkontrollens funktion efter service.

Fjärrkontrollen måste växla mjukt och exakt till FRAMÅT, NEUTRAL och BAKÅT, och gasreglaget måste röra sig smidigt genom hela gasområdet från TOMGÅNG till FULL GAS (WOT). Kontrollera gasreglaget i både FRAMÅT och BAKÅT.

Med utombordaren igång, ta bort nödstoppslinan. Utombordaren måste STOPPA. Om utombordaren inte stannar, kontrollera nyckelbrytare och ledningar. Reparera vid behov.

Kontrollera att fjärrkontrollen inte är lös, skadad eller korroderad. Rengör och byt ut delar efter behov.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna med ett kryss anger att produkten kräver separat sophämtning i

Europeiska unionen. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Adress: Baoshanqu Shuangchenglu 803 long 11 hao 1602A-1609 shi Shanghai

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122

Australien importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC REP: SHUNSHUN GmbH.

Römeräcker 9 Z2021, 76351 Linkenheim-Hochstetten, Tyskland

Tel: [phone] [e-mail]

Teknisk support och e-garanticertifikat
