GEBRUIKSAANWIJZING 5006180 Vevor
We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. "Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen door ons omvatten. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.
VEVOR
TOUGH TOOLS, HALF PRICE

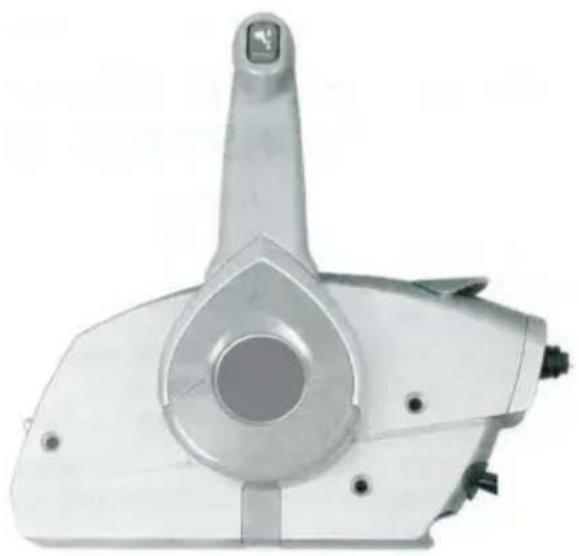

BUITENBOARDMOTOR AFSTANDSBEDIENING
CONTROLEKAST
MODEL:5006180
Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.
VOORBEDRADE OPBOUWBEVESTIGINGSAFSTANDSBEDIENING INSTALLATIE INSTRUCTIES
SOLLICITATIE
Deze afstandsbediening voor opbouwmontage is ontworpen voor gebruik op Evinrude en Johnson buitenboordmotoren.
VEILIGHEIDSINFORMATIE
Om veiligheidsredenen moet deze set worden geïnstalleerd door een erkende Evinrude® Johnson® - dealer. Dit instructieblad is geen vervanging voor werkervaring. Aanvullende nuttige informatie kunt u vinden in andere serviceliteratuur voor uw motor. Op dit
instructieblad worden de volgende signaalwoorden gebruikt om belangrijke veiligheidsberichten aan te geven
GEVAAR
Geeft een onmiddellijk gevaarlijke situatie aan die, als deze niet wordt vermeden, zal resulteren in de dood of ernstig letsel.
WAARSCHUWING
Geeft een potentieel gevaarlijke situatie aan die, als deze niet wordt vermeden, kan leiden tot ernstig letsel of de dood.
VOORZICHTIGHEID
Geeft een potentieel gevaarlijke situatie aan die, als deze niet wordt vermeden, kan leiden tot licht of middelmatig persoonlijk letsel of materiële schade. Het kan ook worden gebruikt om te waarschuwen voor onveilige praktijken.
BELANGRIJK: Identificeert informatie die schade aan machines helpt voorkomen en verschijnt naast informatie die de assemblage en werking van het product regelt.
Volg, als u geen training heeft gevolgd over algemene veiligheidspraktijken in de winkel, moet u dit doen om uzelf en de mensen om u heen te beschermen.
Het is duidelijk dat dit instructieblad in andere talen kan worden vertaald. In geval van discrepantie prevaleert de Engelse versie. Voer GEEN reparaties uit voordat u de instructies hebt gelezen en de afbeeldingen met betrekking tot de reparaties hebt gecontroleerd.
Wees voorzichtig en overhaast of raad een serviceprocedure nooit. Menselijke fouten worden veroorzaakt door vele factoren: onzorgvuldigheid, vermoeidheid, overbelasting, preoccupatie, onbekendheid met het product en drugs- en alcoholgebruik, om er maar een paar te noemen. Schade aan een boot en buitenboordmotor kan in korte tijd worden verholpen, maar letsel of overlijden heeft blijvende gevolgen.
Wanneer vervangingsonderdelen nodig zijn, gebruik dan originele Evinrude/Johnson-onderdelen of onderdelen met gelijkwaardige kenmerken, inclusief type, sterkte en lengte en materiaal. Het gebruik van onderdelen die niet aan de normen voldoen, kan leiden tot letsel of defecten aan het product.
De specificaties voor het aandraaien van momentsleutels moeten strikt worden gevolgd. Vervang elke borgmoer (borgmoer of patcheschroef) als de borgfunctie zwak wordt. Bij het hergebruiken van een borgbevestiging moet een duidelijke weerstand tegen draaien worden gevoeld. Als vervanging is gespecificeerd of vereist waar de vergrendeling zwak is geworden, gebruik dan uitsluitend geautoriseerde originele Evinrude/Johnson-onderdelen.
Als u procedures of servicetools gebruikt die niet in dit instructieblad worden aanbevolen, moet u ALLEEN beslissen of jouw acties mensen kunnen verwonden of de buitenboordmotor kunnen beschadigen.
AAN DE INSTALLATEUR: Geef dit blad aan de eigenaar. Breng de eigenaar op de hoogte van eventuele speciale bedienings- of onderhoudsinformatie in de instructies.
VOOR DE EIGENAAR: Bewaar deze instructies in de koffer van uw eigenaar. Dit blad bevat informatie die belangrijk is voor het toekomstige gebruik en onderhoud van uw buitenboordmotor.
Deze signaalwoorden voor veiligheidswaarschuwingen betekenen
AANDACHT!
WEES ALERT!
UW VEILIGHEID IS IN HET GEDING!

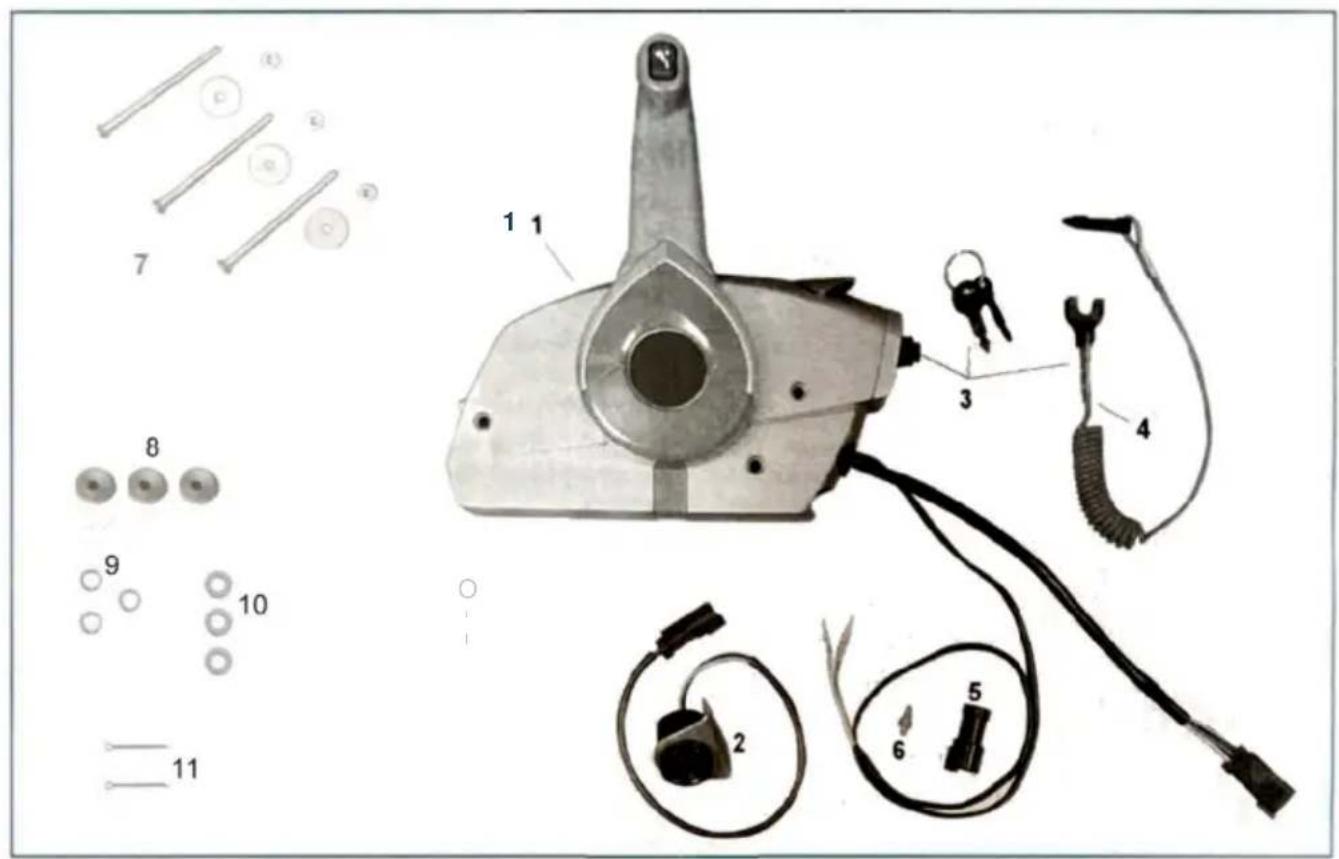

INHOUD VAN DE SET
| No | Components | Picture | Qty |
| 1 | Remote control | 1 | |
| 2 | Horn | 1 | |
| 3 | Key | 2 | |
| 4 | Lanyard cord/clip | 1 | |
| 5 | Connector(Male),3- Pin | 1 | |
| 6 | Lock wedge | 1 | |
| 7 | Screw(M6*110)/ Washer/Nut | 3 | |
| 8 | Mounting rubber washer | 3 | |
| 9 | Spring washer(6) | 3 | |
| 10 | Washer(6) | 3 | |
| 11 | Lockpin | 2 | |
| 12 | Use Manual | 1 |

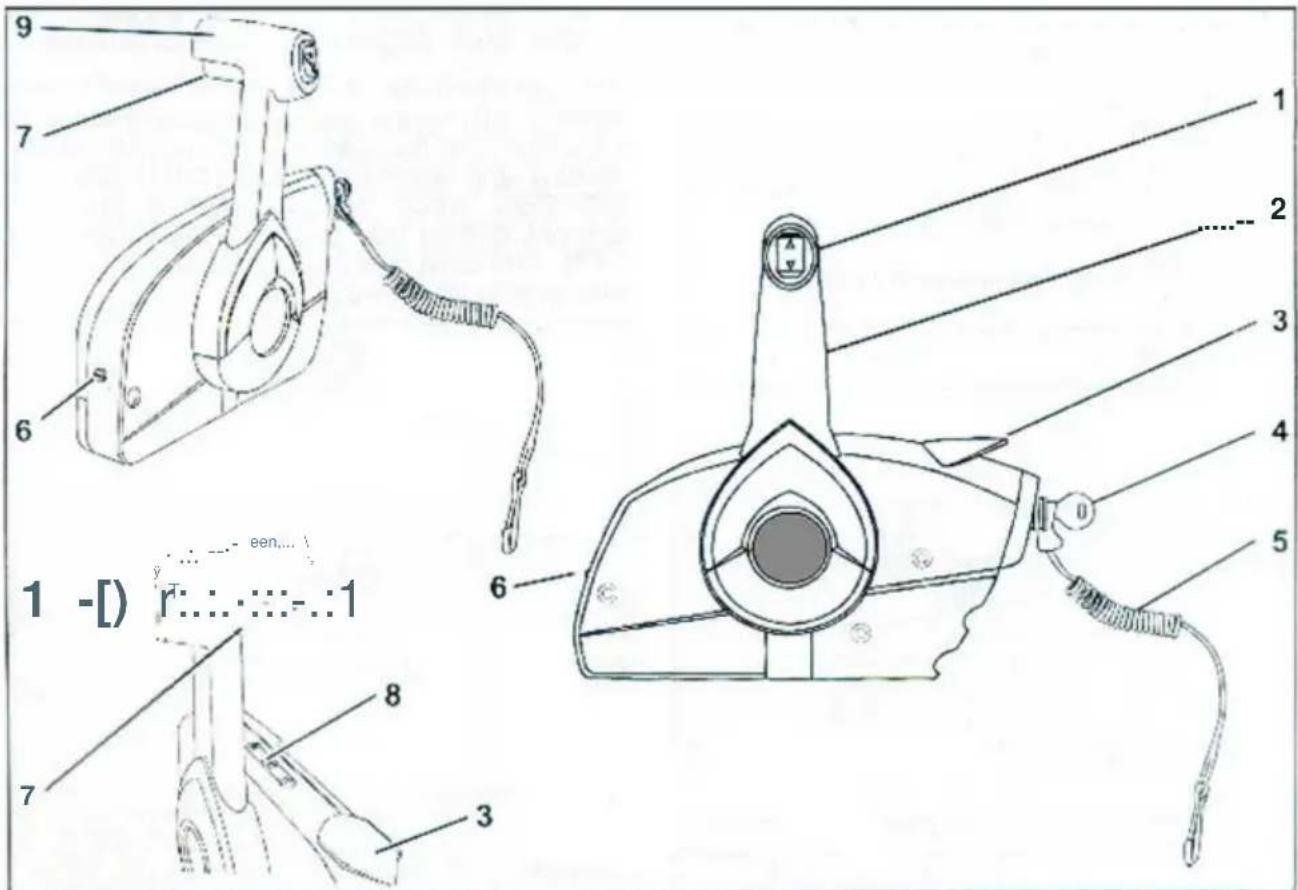

FUNCTIES VAN DE AFSTANDSBEDIENING
1. Trim- en WI-schakelaar 2. Afstandsbediening 3. Hendel voor stationair draaien 4. Wiel en hendel 5. Clip en veiligheidssnoer 6. 7. Neutraal slot 8. 9. Handgreep, ploegendienst en tilrol
Noot: organisatie
Lijst met functies
- Neutraal slot
- Schakelaar "Start in versnellingspreventie". Inclusief waarschuwingshoorn. Instelbare gasfrictie
- Pigtail-kabelboom - correcte ontsteking met harnas moet apart besteld worden. Maakt gebruik van standaard Evinrude/Johnson-besturingskabels (type 1979 en nieuwer)
Lees de volledige bediening van de afstandsbediening door en maak uzelf vertrouwd met deze voordat u probeert de buitenboordmotor te starten.
BELANGRIJK: De werking van deze afstandsbediening kan variëren per buitenboordmotormodel. Raadpleeg de gebruikershandleiding van de buitenboordmotor voor meer informatie en specifieke instructies met betrekking tot buitenboordmotoren.

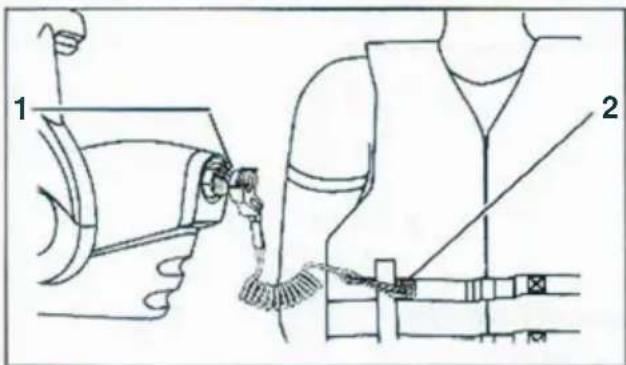

Noodstopfunctie van sleutelschakelaar

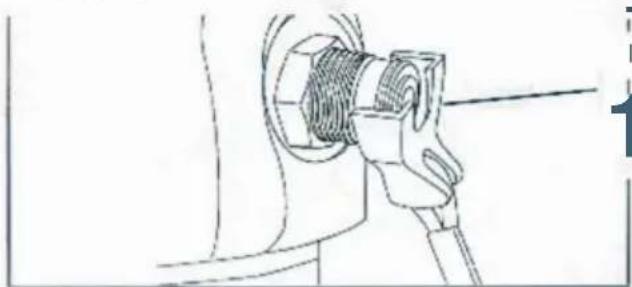

Bevestig de clip van de noodstopkoord aan de sleutelschakelaar zoals afgebeeld.
1. Noodstopclip
Het koord MOET veilig aan de machinist worden bevestigd.
1. Sleutelschakelaar 2. Sleutelkoord
WAARSCHUWING
Het koord MOET stevig aan de machinist worden bevestigd en de clip MOET op de sleutelschakelaar worden geïnstalleerd. Bedien de buitenboordmotor NIET als de clip van de schakelaar is verwijderd, behalve in een noodgeval.
Als de bestuurder van het roer wordt gegooid, trekt de lanyard de clip van de sleutelschakelaar om de buitenboordmotor te stoppen.
BELANGRIJK: In een noodgeval kan een passagier de bedieningshendel in NEUTRAAL zetten en de buitenboordmotor zonder koord opnieuw starten.

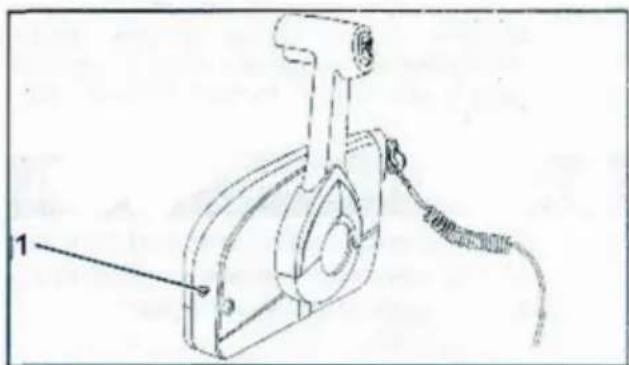

Snel-stationairhendel
Het gebruik van snel stationair draaien is niet op alle modellen vereist. Raadpleeg de gebruikershandleiding voor buitenboordmotoren.
De snel-stationairhendel kan worden gebruikt om de klep te openen zonder in een versnelling te schakelen. Terwijl de bedieningshendel in NEUTRAAL staat, tilt u de hendel voor snel stationair draaien op om gas te geven voor starten en opwarmen. De hendel wordt in NEUTRAAL vergrendeld wanneer de snel-stationairhendel omhoog wordt gebracht om te voorkomen dat er een versnelling hoger dan IDLE RPM wordt geschakeld. De bedieningshendel is ontgrendeld wanneer het niveau voor snel stationair draaien helemaal laag is.
1. Snel-stationairhendel
Hoofdschakelaar
Draai de sleutelschakelaar van UIT naar AAN. De waarschuwingshoorn zal even klinken om aan te geven dat deze werkt. Draai de sleutel naar de START-positie. Om de PRIME-functie te gebruiken, houdt u de toets IN ingedrukt en draait u de schakelaar naar de START-positie.
Laat de sleutel los zodra de motor start. Draai de sleutel NIET naar START terwijl de buitenboordmotor loopt. Druk de
sleutel kortstondig IN (in de stand AAN) voor extra verrijking (PRIME) om de buitenboordmotor draaiende te houden. Niet ingedrukt op alle modellen.
Laat een koude buitenboordmotor NIET sneller draaien dan nodig is om te voorkomen dat deze afslaat. GA NIET boven de 2500 RPM in NEUTRAAL. Als de motor omhoog staat om te starten, drukt u de snel-stationairhendel gedeeltelijk naar beneden zodra de buitenboordmotor start. Wacht bij buitenboordmotoren met Quikstart tot de motor tot stationair toerental is gedaald voordat u in versnelling schakelt. Raadpleeg de gebruikershandleiding voor specifieke instructies met betrekking tot buitenboordmotoren.
Bedieningshendel
BELANGRIJK: De buitenboordmotor moet UIT staan. Als de bedieningskabels zijn aangesloten op de buitenboordmotor, draai de schroefas terwijl u de afstandsbediening verschuift.
Terwijl de bedieningshendel in NEUTRAAL staat en de snelstationairhendel OMLAAG, tilt u de neutraalvergrendelhendel op en zet u de bedieningshendel in de stand VOORUIT of ACHTERUIT. Maak de neutrale vergrendeling los. Hendel en voortdurende beweging van de bedieningshendelrichting om de gasklep te openen (vooruit).
- NEUTRAAL
- Fysieke hendel
- Noutrol 1oo, minnaar
Raadpleeg Configuratie afstandsbediening voor het instellen van de afstandsbedieningshendel.

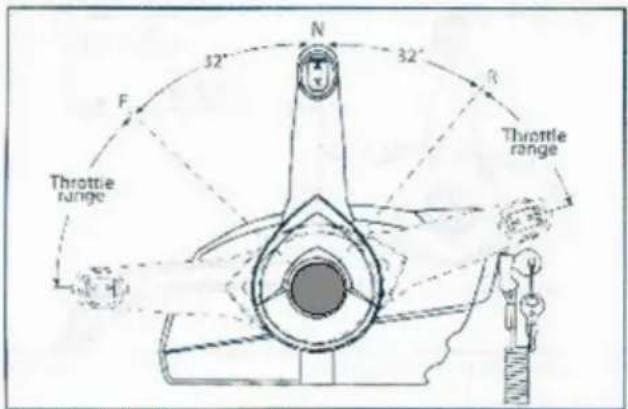

Afstandsbediening Handgreeposities
Bedieningshendel wrijving aanpassing
Zet de bedieningshendel in het gasbereik VOORUIT. De bedieningshendel moet vrij kunnen bewegen. Pas het regelniveau en de frictie-aanpassing aan om te voorkomen dat trillingen de instelling van de frictie veranderen.
Gebruik een platte schroevendraaier om het regelniveau en de wrijvingsafstelschroef aan te passen. Deze aanpassing wordt gebruikt om de kracht die nodig is om de bedieningshendel te bewegen te vergroten of verkleinen.
Draai de stelschroef met de klok mee om de wrijving te vergroten of tegen de klok in om de wrijving te verminderen.

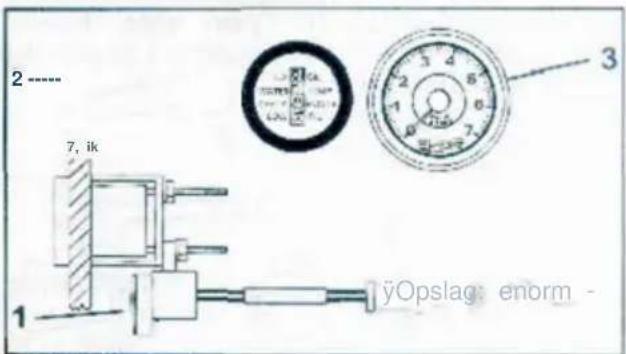

Waarschuwingshoorn
De waarschuwingshoorn klinkt om de machinist te waarschuwen wanneer bepaalde motorproblemen optreden. Er moet een zelftestpieptoon van een halve seconde klinken wanneer de sleutelschakelaar op AAN wordt gezet.
BELANGRIJK: De waarschuwingsclaxon moet aangesloten zijn op een kabelboom met een SystemCheck-meter of een hoorbare claxonaandrijfmodule om te kunnen functioneren. Raadpleeg de Gebruikershandleiding en instrumentatie-instructies voor aanvullende informatie met betrekking tot het waarschuwingssysteem van de buitenboordmotor.
2,2 inch SystemCheck-brandmeter

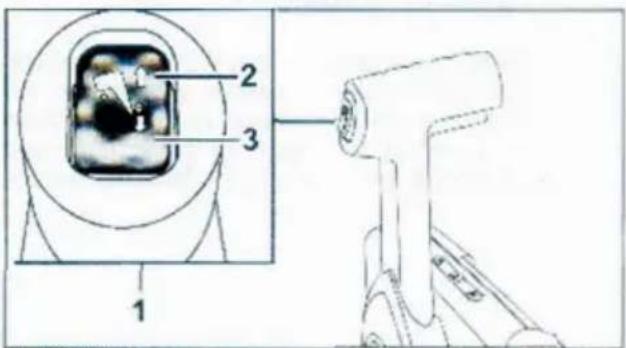

Trim-/kantelschakelaar
Druk op de bovenkant van de schakelaar om uit te trimmen en omhoog te kantelen, of druk op de onderkant van de schakelaar om in te trimmen en omlaag te kantelen.
Lees en maak uzelf vertrouwd met de volledige installatie-instructies van de afstandsbediening voordat u probeert de afstandsbediening te installeren.
Test altijd de werking van de afstandsbediening nadat deze is geïnstalleerd.
WAARSCHUWING
Als u de afstandsbediening niet correct installeert en test, kan dit leiden tot een slechte werking van de afstandsbediening en verlies van controle over de boot.
BELANGRIJK: Raadpleeg de specifieke installatie-instructies voor de buitenboordmotor voor informatie over het aansluiten van afstandsbedieningen op de buitenboordmotor.

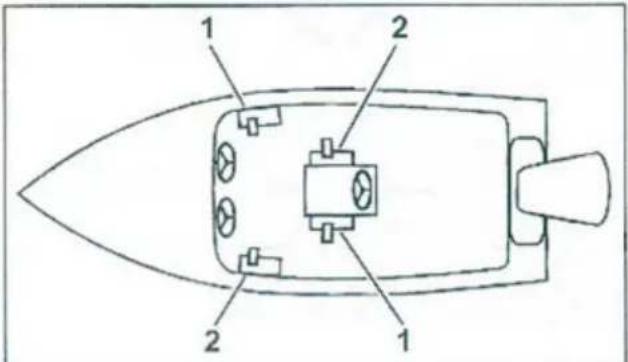

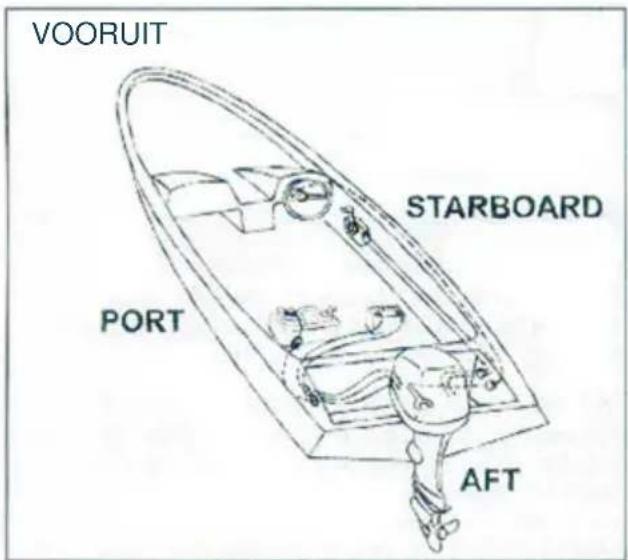

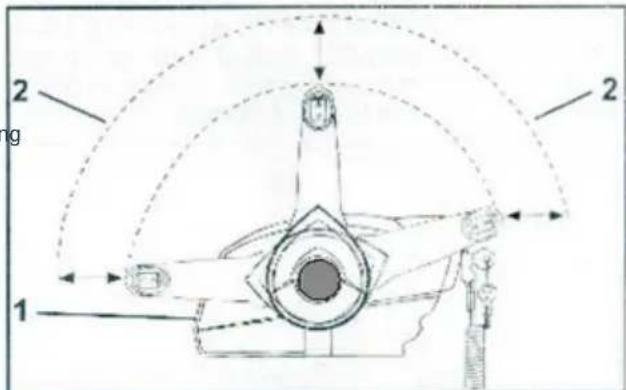

Selecteer montagelocatie
Deze afstandsbediening kan aan stuurboordzijde van de boot worden gemonteerd, of aan bakboordzijde van de middenconsole. In de positie "montage aan stuurboordzijde" bevindt de stuurboordkant van de bediening zich naast het montageoppervlak van de boot.
De bediening kan aan bakboordzijde van de boot worden gemonteerd, of aan stuurboordzijde van de middenconsole als de bedieningshendel bij de bediening maar de andere kant is verplaatst. In de montagepositie aan bakboordzijde bevindt de bakboordzijde van de bediening zich naast het montageoppervlak van de boot.
Plaats de afstandsbediening op de voorgestelde locatie en controleer de ruimte rond de afstandsbedieningshendel, op volgas in VOORWAARTS en vervolgens op vol gas in ACHTERUIT. Er moet ten minste 10 cm ruimte zijn tussen de hendel en eventuele delen van de boot door de controle-handgreep.

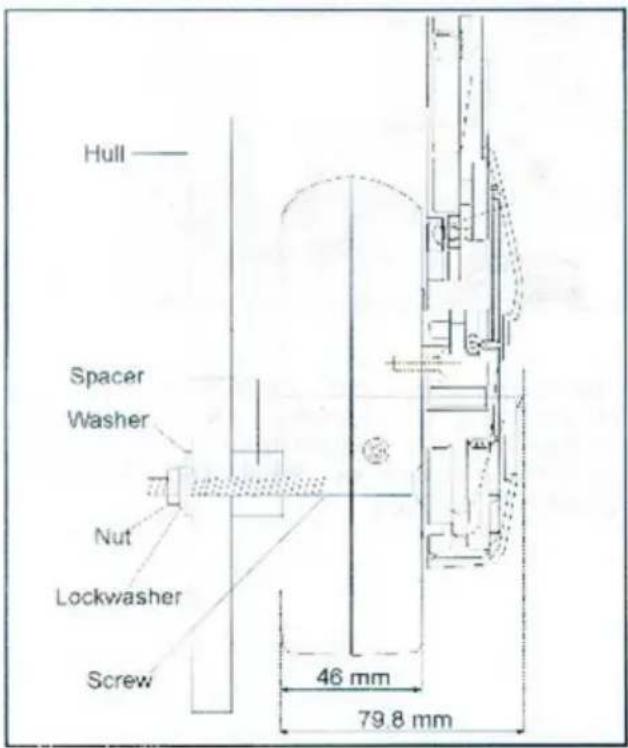

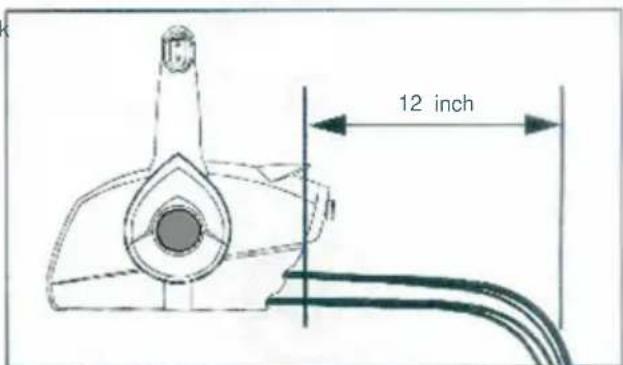

Er moet ten minste 30,5 cm (12 inch) vrije ruimte achter de afstandsbediening zijn voor kabeldoorvoer. De bedieningskabels moeten recht zijn als ze de afstandsbediening verlaten. Laat minstens 15,2 cm (6 inch) vrij tot het begin van de eerste bocht van de stuurinrichting kabels.
Raadpleeg Configuratie afstandsbediening.
BELANGRIJK: De afstandsbediening MOET worden gemonteerd terwijl de sleutelschakelaar gemakkelijk toegankelijk is. Ook moet de montagelocatie een vlak oppervlak zijn en sterk genoeg om een stevige ondersteuning te bieden. Versterk de montagesteun indien nodig.

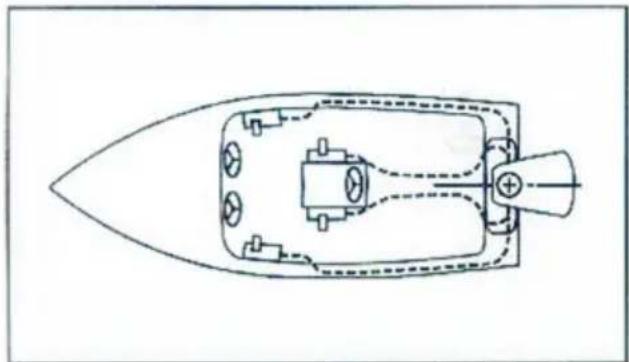

Bepaal de kabellengte.
Meet vanaf het midden van de bedieningshendel met de afstandsbediening in de montagepositie, langs de beoogde kabel naar de middellijn van de motor op spiegelhoogte, zoals geïllustreerd door stippellijnen in het diagram. Voeg 1,0 m (40 inch) toe aan de maat. Deze afmeting is de vereiste kabellengte.
Originele Evinrude/Johnson-onderdelen outboard besturingskabels zijn verkrijgbaar in stappen van een voet van 1,5 meter tot 6,5 meter lang en in stappen van 2 voet van 6 meter tot 15 meter lang. Gebruik kabels die gelijk zijn aan de door u berekende lengte, of die de eerstvolgende langere beschikbare lengte zijn.
BELANGRIJK: Leid de kabels met zo min mogelijk bochten. Bochten mogen nooit minder dan 15 cm straal zijn.

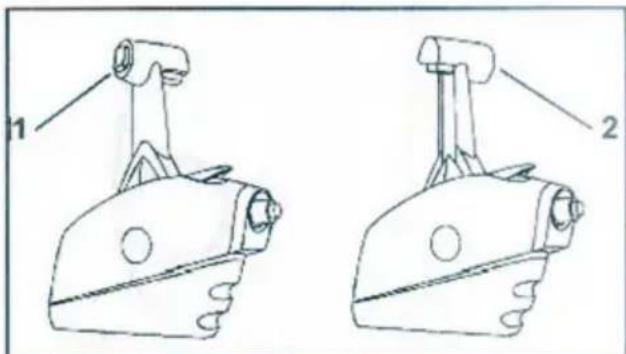

Configuratie afstandsbediening.

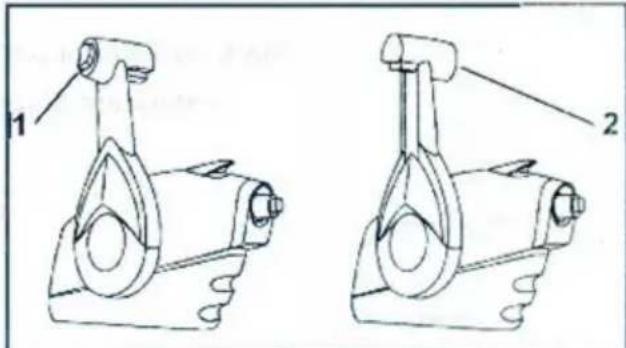

De afstandsbedieningshendel kan aan weerszijden van de afstandsbediening worden geplaatst, en de trim-/kantelschakelaar kan naar de bakboord- of stuurboordzijde van de remote control worden gericht.
Montage aan stuurboordzijde 1. Poortzijde, 1i sv1Chich (standaardconfiguratie, yJy) ? Sfwl>uHrd shitJ201 1
Pod Side Mount 1 f'<lSi /f;eenpaar1lt.swilch 2. S Lunrboard s:def? edict; ik/schakelaar
BELANGRIJK: Bepaal de vereiste richting van de bedieningshendel voordat u de kabels van de afstandsbediening installeert

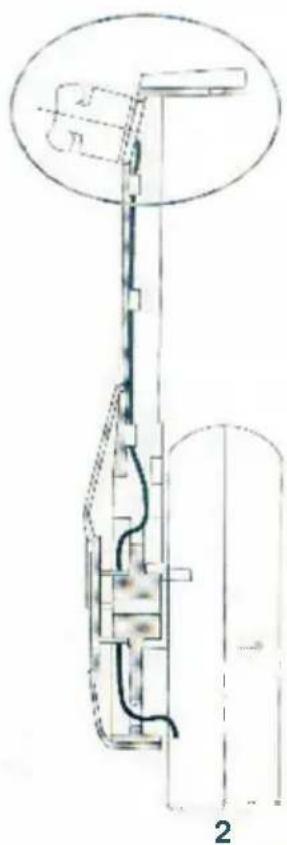

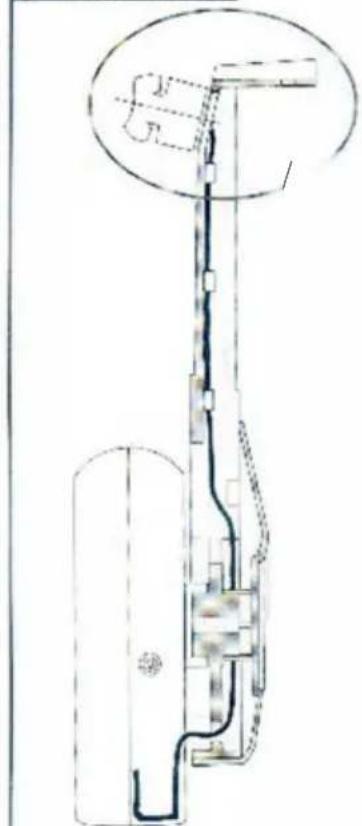

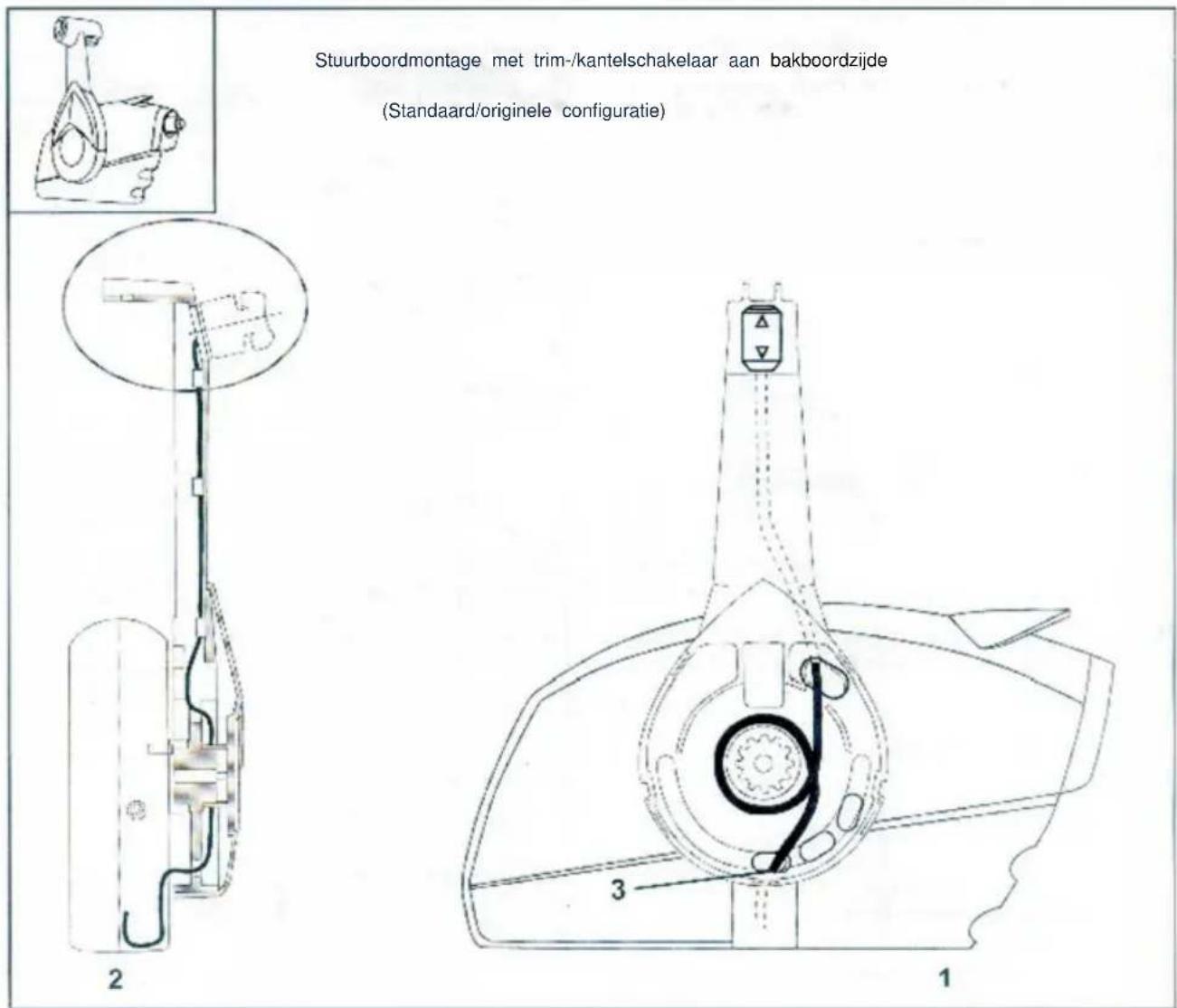

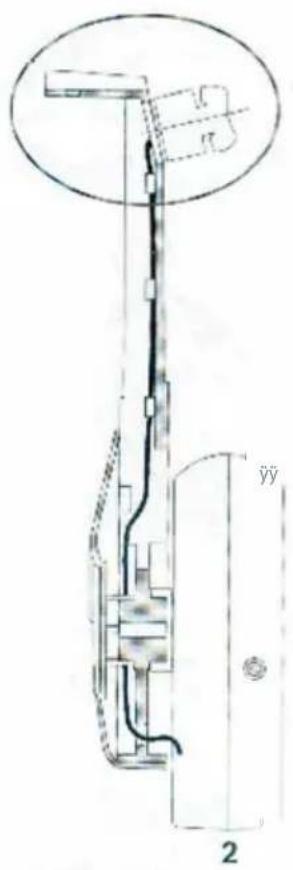

Configuratiediagrammen voor de afstandsbediening BELANGRIJK:
Raadpleeg de volgende handleiding 9 voor de bedrading van de prope- en trim-/kantelschakelaar. Leid de trim-/ kantelbedrading door het juiste gat in de bedieningsbehuizing om een goede beweging van de hendel mogelijk te maken om een gebeurtenis te voorkomen. Schade aan de draad van de trim-/kantelschakelaar
1. Poortzijde vwyolliy10ycntml 2. Overzicht van de afstandsbediening 3. s:
Schild
Stuurboordmontage met trim-/kantelschakelaar aan stuurboordzijde
2
1 1. Porlsi 2. Fo,word-weergave van 11'mo!o-besturing yJ Side.Id
Shell-yuur
Bakboardmontage met trimr-kantelschakelaar aan stuurboordzijde
1.Sra,t>bestuurszijde viywofoyyO Oom C0/1/roi 2 Fo.w,iChill'iewof afstandsbediening 3.S
Yang oud
Shield
Poortmontage met trim-/kantelschakelaar aan bakboardzijde
1. Zijaanzicht stuurboord of romp 2. Afstandsbediening 3. Schild
Schild
Bedieningshendel verwijderen
Draai de bevestigingsschroef van de bedieningshendel (12 mm) drie tot vier slagen linksom los.
1. Hendelrot en nok
Ondersteun de behuizingen van de afstandsbediening. Sla met een centerpons en een hamer op de schroefkop om de hendel los te maken.
Verwijder de schroef en sluitring. Maak de hendel en het scharnier van de afstandsbediening los van de afstandsbediening. Plaats een schroevendraaier met platte punt in de inkeping van het gewricht om deze los te wrikken.
1. Moer 2. Bout 3. Inkeping

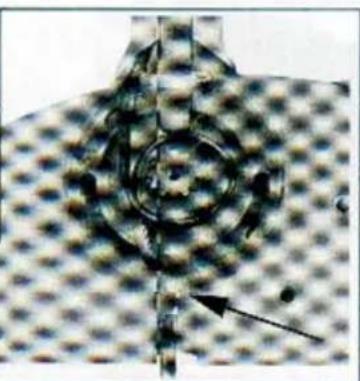

Draai de twee schroeven en de neutrale borgplaat los van de behuizing van de afstandsbediening en verwijder deze.
Plaats de neutrale borgplaat aan de rechterzijde van de behuizing van de afstandsbediening. Installeer twee schroeven met borgringen door de plaat en draai de schroeven aan tot 35 in-lbs (4 N-m).

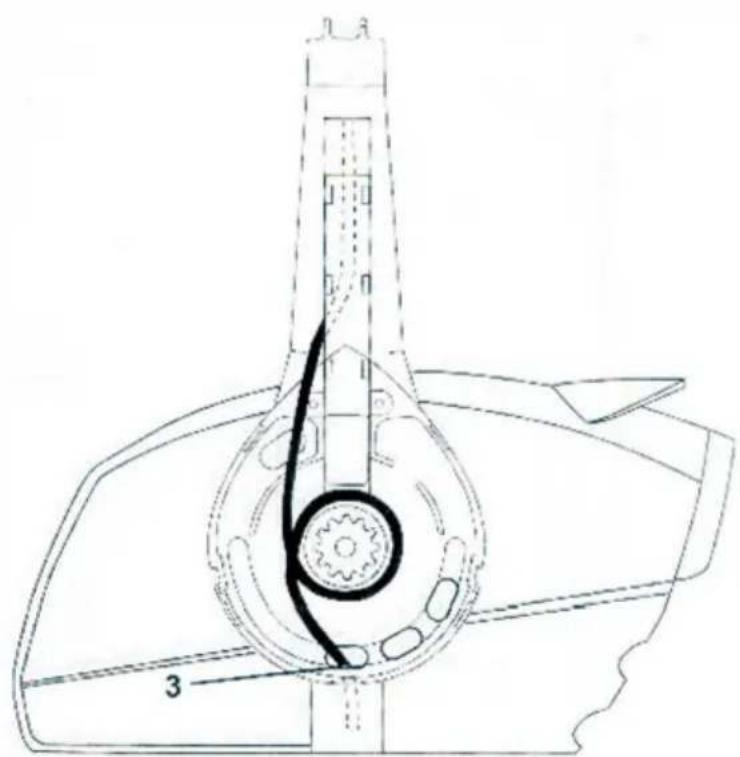

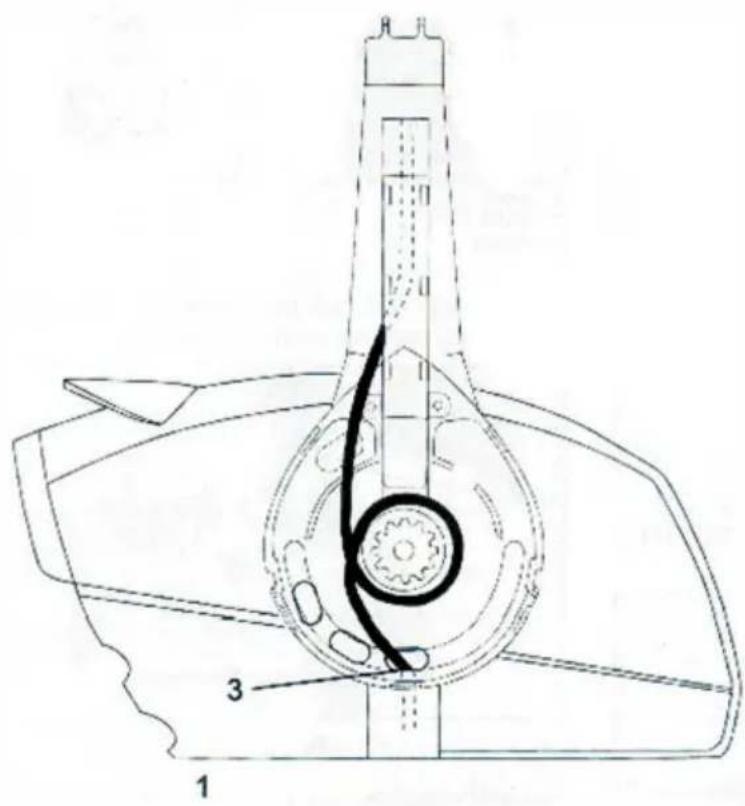

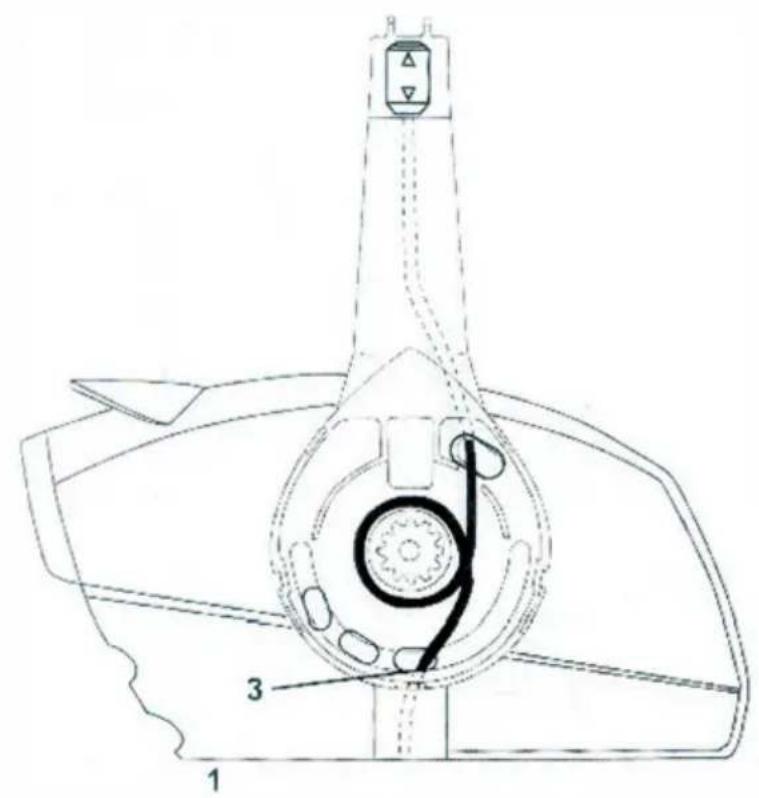

Draadgeleiding trim-/kantelschakelaar

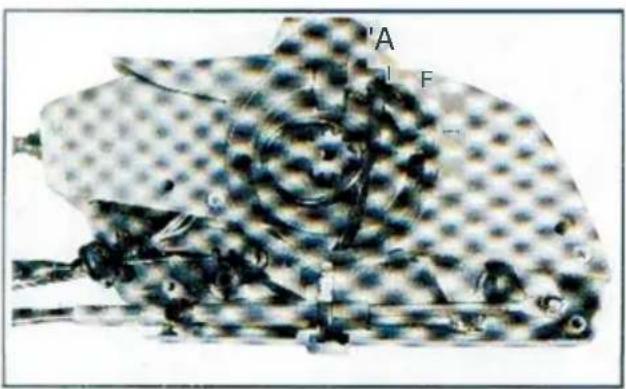

Raadpleeg de configuratiediagrammen voor de afstandsbediening. Let op de draadposities en -uitgangen.
A-uitgang
Om te voorkomen dat de bedrading van de trim-/kantelschakelaar beschadigd raakt, moet u de kabels zorgvuldig leiden en voor voldoende speling in de bedrading zorgen. Raadpleeg de configuratiediagrammen voor de afstandsbediening.
Verwijder het deksel van de bedieningshendel en noteer de draadpositie en routing en positie van bedradingsafscherming. Leid de draad op basis van het diagram voor uw specifieke besturingsniveauconfiguratie. De standaardconfiguratie wordt hieronder weergegeven (montage aan stuurboordzijde met trim-/kantelschakelaar aan bakboordzijde).
Leid de draden van de trim-/kantelschakelaar op basis van het diagram voor uw specifieke bedieningshendelconfiguratie. Gebruik de trim-/kantelbeugel met houder in alle configuraties. Leid de draad door de juiste uitsparing in het deksel van de besturingsbehuizing. Raadpleeg de configuratiediagrammen voor de afstandsbediening.
Kabelgeleiding bij stuurboordmontage
BELANGRIJK: Er moeten afstandsbedieningskabels worden geïnstalleerd om de ligging van de kantel-/trimbedrading te controleren. Raadpleeg 'Afstandsbedieningskabels installeren'.
Draai schroeven aan tot 36 inch lbs (4 N·m). Installeer de hendelverbinding voor de afstandsbediening. De draadafscherming moet op zijn plaats zitten zoals afgebeeld. De stevige kant van het schild moet onderaan liggen.
Plaats de hendel op het scharnier voor de afstandsbediening. Lijn de spiebanen van de hendel uit met de spiebanen van het gewricht. De neutrale vergrendelhendel moet uitgelijnd zijn met de neutrale vergrendel met schroef en wasser. Draai de schroef aan tot 7 ft. lbs (10 N·m).

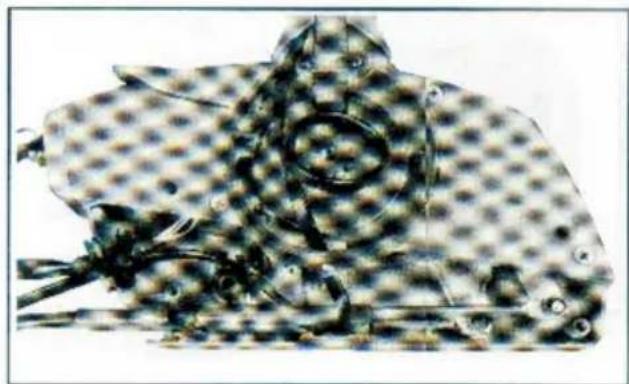

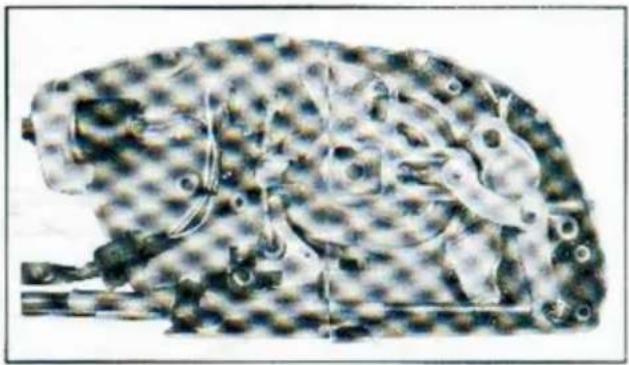

Verwijder de twee schroeven en de achterkant van de behuizing, verwijdering van de afstandsbediening
Gebruik Triple-Guard®-vet om alle bewegende draad en afscherming te smeren om wrijving voor mechanismen, tapzakken en de afdekking van de afstandsbediening te voorkomen. besturingskabels.
BELANGRIJK: De trim-/kanteldraad moet worden geleid zoals aangegeven in de diagrammen. Raadpleeg de configuratiediagrammen voor de afstandsbediening.
WAARSCHUWING
Gebruik altijd nieuwe splitpennen en buig beide zijden van de splitpen zoals afgebeeld om interferentie met de behuizing van de afstandsbediening of mogelijk losraken van de splitpen van de montagepen te voorkomen.
Installeer de schakelkabel en de sluitring op de schakelpen en zet deze vast met een nieuwe borgpen. Buig de splitpen zoals afgebeeld.
Schakelkabel
BELANGRIJK: Gebruik originele onderdelen van Evinrude/Johnson of onderdelen met gelijkwaardige kenmerken, zonder type, sterkte en materiaal.
Installeer de gaskabel en de platte ring op de gaskleppen en zet deze vast met een nieuwe splitpen. Buig de splitpen zoals afgebeeld.
1. Gaskabel
BELANGRIJK: Zie de routering van de trim-/kantelschakelaar voordat u de achterklep van de afstandsbedieningsbehuizing installeert.
Zorg ervoor dat de schakel- en gaskabels zich in de tapvakken bevinden en dat de trim- en kantelkabel correct is geïnstalleerd en de bewegingen van de componenten van de schakelkast niet hindert of belemmert.
Poortmontageconfiguratie 1. Trunnion-pockets
Configuratie stuurboordmontage (standaard)
Gaskabeltap en doorvoertule met achterkap. Installeer de achterklep en de schroeven. Breng Triple-Guard-vet aan op de montageschroeven. Draai de schroeven aan tot 36 inch lbs. (4 N·m).

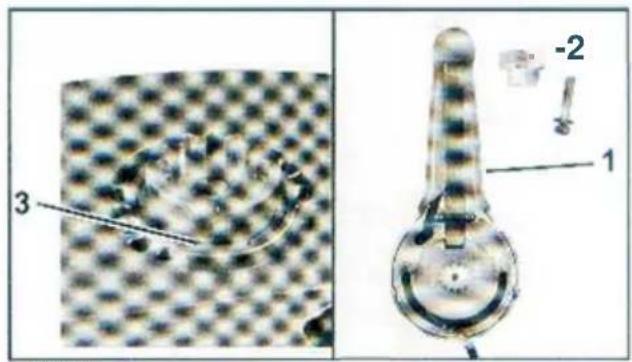

Indien verwijderd, plaatst u de afstandsbedieningskoppeling op de aanrijving en installeert u de afstandsbedieningshendel.

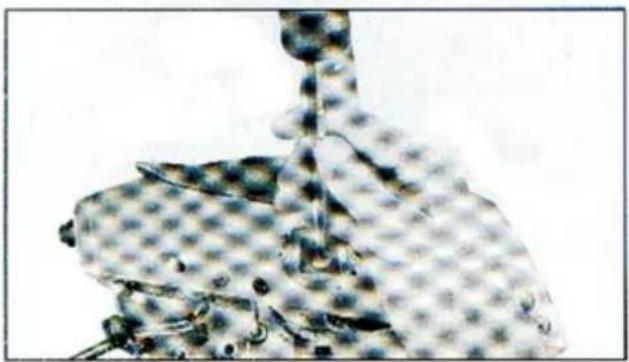

Lijn de spiebanen uit en plaats de hendel op het verbindingspunt. De neutraalvergrendelhendel moet uitgelijnd zijn met de neutrale vergrendelplaat. Zorg ervoor dat de trim-/kanteldraadafscherming op zijn plaats zit.
Zet de hendel vast met een schroef en sluitring. Draai de schroef aan tot 10 N·m (7 ft. lbs). Lijn de draad uit en installeer de afdekking.
Controleer de werking en beweging van de bedieningshendels. Zorg ervoor dat de bedieningselementen in de NEUTRAAL-stand staan en dat de schakel- en gasfuncties soepel werken. Raadpleeg WERKINGSTEST VAN DE AFSTANDSBEDIENING.
Installeer de afstandsbediening in de boot.
Houd de afstandsbediening(en) in de geselecteerde positie. Raadpleeg de specifieke installatie-instructies voor buitenboordmotoren voor informatie over het aansluiten van afstandsbedieningen op de buitenboordmotor. Markeer de locaties van montagegaten op het montageoppervlak. Raadpleeg de profieltekening en gebruik indien nodig een boorsjabloon.
Boor drie gaten van 6 mm.
Bevestig de schakelkast op zijn plaats met het meegeleverde bevestigingsmateriaal. Installeer elk drie schroeven, afstandsringen, sluitringen en borgmoeren. Draai de montageschroeven aan tot 7 ft. lbs. (10 N·m).
BELANGRIJK: Controleer nadat de afstandsbediening is
geïnstalleerd of ten minste drie draden van de montageschroeven voorbij de moer uitsteken. Zorg ervoor dat de afstandsbediening goed vastzit en niet beweegt tijdens het gebruik.
Installeer de trim- en kantelbedrading in de elektrische connector. Plaats de bedradingsklemmen in de connectorbehuizing zoals aangegeven:
Klem voor groene draad in positie 'C' - Klem voor blauwe draad in positie 'B' - Aansluiting voor rode draad in positie 'A'.
Plaats het slot en de wig na de uiteinden in de connector.
Elektrische cormoc/of
- Lyk. wed
Elektrische cormoc/of
- Lyk. wed
BELANGRIJK: Breng een dunne laag Electrical Grease aan op de elektrische aansluitingen.
Duw de connectoren samen totdat ze vergrendeld zijn.
Bevestig de claxonhouder aan de montagebout van de meter, of maak deze vast aan de kabelboom. Leid de bedrading zorgvuldig en sluit de claxonconnector met twee pennen aan op de claxonconnector met twee aansluitingen van de
ontstekingsdraadboom. Sluit de zespolige connector van de sleutelschakelaarkabelboom aan op de zespolige connector van de ontstekingskabelboom.

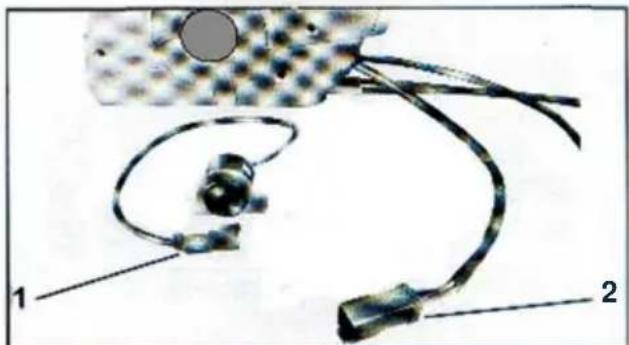

1. Home-connector 2. Kwic1happan an haoanggrecie covangant 0 dolen zoudon moiion

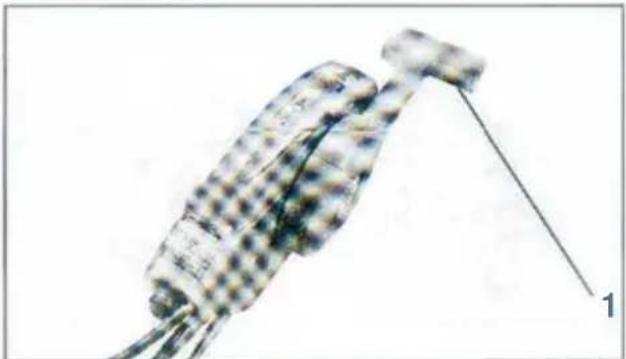

WERKINGSTEST VAN DE AFSTANDSBEDIENING
BELANGRIJK: Koppel alle spa- stekkerdraden los en/of koppel de connector van de cranksaspositiesensor (CPS) los om te voorkomen dat de buitenboordmotor start tijdens de testprocedure. Als er afstandsbedieningskabels zijn aangesloten op de buitenboordmotor, draai dan de propelleras terwijl de afstandsbediening
Druk de neutraalvergrendelingshendel in, schakel de bedieningshendel naar VOORUIT en zet de gashendel op VOLGAS. Verplaats vervolgens de hendel terug naar de stand IDLE en vervolgens terug naar NEUTRAAL. Let op de schakelvergrendelingsfunctie van de hendel en zorg ervoor dat de bedieningshendel in de NEUTRAAL-positie vergrendelt. Herhaal het proces door de bedieningshendel in ACHTERUIT te zetten.
1 Hun rol: kl·v·r
De afstandsbediening moet soepel en accuraat schakelen tussen VOORWAARTS en NEUTRAAL, en REVERSE en de gashendel moeten soepel bewegen over het gehele gasbereik van IDLE tot VOLLEDIG THROTTLE (WOT). Controleer de werking van de gasklep zowel in VOORUIT als in ACHTERUIT.
NEUTRALE STARTTEST
Zorg ervoor dat de starter niet werkt als de buitenboordmotor in versnelling staat. De functie voor het voorkomen van starten in de versnelling is vereist door de kustwacht van de Verenigde Staten om letsel te helpen voorkomen.
De afstandsbediening is ontworpen om de buitenboordmotor in te draaien Alleen in NEUTRAAL.
Gebruik deze "niet-lopende" test om er zeker van te zijn dat de startmotor NIET werkt wanneer de bedieningshendel in VOORUIT of ACHTERUIT staat.
De sleutelkoordclip kan aan de sleutelschakelaar worden bevestigd of voor de volgende test worden verwijderd.
BELANGRIJK: Koppel alle bougiekabels los en/of koppel de achterste positie sensor van de krukas los (CPS)-connector om te voorkomen dat de buitenboordmotor start tijdens de testprocedure.
Draai de sleutelschakelaar naar START, terwijl de bedieningshendel in de NEUTRALE stand staat. De starter zou moeten werken.
Terwijl het contactslot in de START-positie staat en de starter de motor aanzwengelt, tilt u de neutraalvergrendelingshendel op en zet u de bedieningshendel naar VOORUIT. De starter moet stoppen als de hendel de NEUTRAAL verlaat.
Laat de sleutel los en zet de bedieningshendel in NEUTRAAL. Draai de sleutel naar START. De starter zou moeten werken.
Met sleutelschakelaar in START-stand en startmotor, til de neutraalvergrendelhendel op en beweeg bedieningshendel naar ACHTERUIT. De starter moet stoppen als de hendel de NEUTRAAL verlaat.
BELANGRIJK: Test de werking van de noodstopschakelaar bij elk gebruik. Zie NOODSTOPSCHAKELAAR TEST. Als de buitenboordmotor niet stopt, breng de besturing dan terug naar de dealer voor reparatie.
Controleer de gasklepwrijving. Wanneer goed afgesteld, moet de bedieningshendel een lage wrijving hebben om een gemakkelijke beweging in het VOORWAARTSE gasbereik mogelijk te maken, en om ervoor te zorgen dat trillingen de instelling van de hendel niet kunnen veranderen. Zie Wrijvingsafstelling bedieningshendel.
TEST OP HET WATER
Zet de boot vast om aan te meren om beweging te voorkomen. Bevestig het koord aan de sleutelschakelaar. Plaats bedieningsniveau in neutrale positie. Gebruik indien nodig de snel-stationairhendel. Draai de sleutel AAN. De waarschuwingshoorn moet even klinken als zelftest. Draai de sleutel naar START.
Laat de sleutel los zodra de buitenboordmotor start. Druk de sleutel in voor de verrijkingsfunctie als de buitenboordmotor is uitgerust. Draai de sleutel niet naar START terwijl de buitenboordmotor loopt. Raadpleeg de bedieningshandleiding van de buitenboordmotor.
BELANGRIJK: Tijdens het opwarmen mag de snelheid van 2500 RPM in NEUTRAAL niet overschreden worden.
Controleer de schakelwerking. Verwijder de snelstationairhendel helemaal omlaag. Controleer of de motor maar VOORUIT schakelt wanneer de besturing maar VOORUIT wordt geschakeld, en naar ACHTERUIT schakelt wanneer de besturing maar ACHTERUIT wordt geschakeld. Terwijl de buitenboordmotor draait, verwijdert u het noodstopkoord.
Controleer of de motor maar VOORUIT schakelt wanneer de besturing maar VOORUIT wordt geschakeld, en naar ACHTERUIT schakelt wanneer de besturing maar ACHTERUIT wordt geschakeld.
Controleer of de afstandsbediening vrij kan werken en dat er gelijke wrijving voelbaar is in het gasbereik VOORWAARTS en ACHTERUIT van de bedieningshendel.
Gebruik altijd het veiligheidskoord wanneer u de machine bedient om een op hol geslagen boot te helpen voorkomen en het risico op persoonlijk letsel of overlijden te verminderen. Controleer de noodstopfunctie vaak.

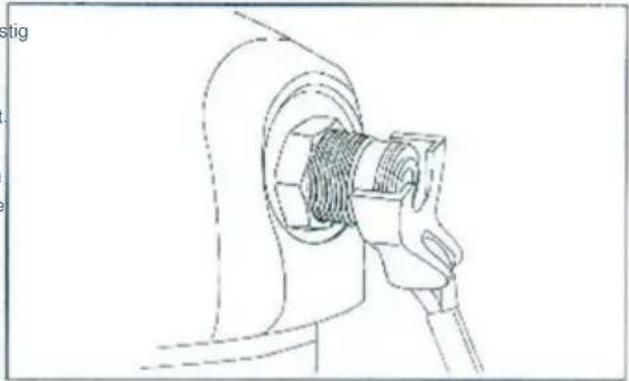

Controleer de noodstopfunctie. Installeer de sleutelkoordclip op de sleutelschakelaar en start de buitenboordmotor.
Buitenboordmotor moet STOPPEN. Als de buitenboordmotor niet stopt, controleer dan de sleutelschakelaar en de bedrading. Repareer indien nodig.
ONDERHOUD

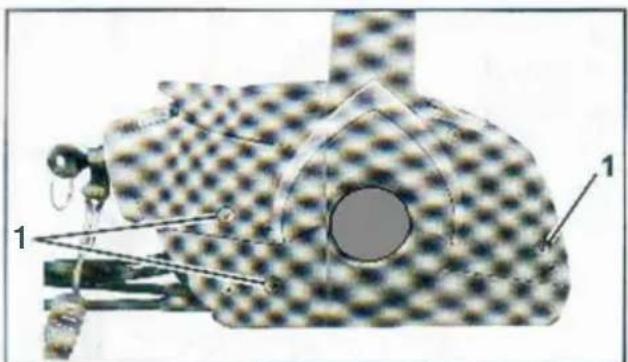

Controleer de montage van de afstandsbediening. Draai de schroeven vast of zet ze indien nodig vast.
Poortmontageconfiguratie; Schroevendraaier
Gebruik Triple-Guard-vet om alle bewegende mechanismen en afstandsbedieningskabels te smeren.
Controleer tijdens het draaien van de propeller of de afstandsbediening soepel en correct werkt. Observeer de verbindingen aan de buitenboordmotor en zorg ervoor dat de schakel- en gasklepverbindingen nauwkeurig en volledig bewegen voor elke afstandsbedieningsinstelling.
Als er een abnormale toestand wordt waargenomen, repareer dan indien nodig. Vervang alle beschadigde onderdelen. Controleer de werking van de afstandsbediening opnieuw na onderhoud. De afstandsbediening moet soepel en nauwkeurig overschakelen tussen VOORUIT, NEUTRAAL en ACHTERUIT, en de gashendel moet soepel over het gehele gasbereik bewegen, van stationair tot vol gas (WOT). Controleer de werking van de gasklep zowel in VOORUIT als in ACHTERUIT.
Controleer de afstandsbediening op losheid, schade en corrosie. Reinig en vervang onderdelen indien nodig.
Monteer alle gedemonteerde onderdelen opnieuw voor inspectie en onderhoud. Controleer de werking van de afstandsbediening.
Start de buitenboordmotor en controleer de schakel- en gasbediening.
Als de buitenboordmotor draait, verwijdert u het noodstopkoord. De buitenboordmotor moet stoppen. Als de buitenboordmotor niet stopt, controleer dan de sleutelschakelaar en bedrading. Repareer indien nodig.
CORRECTE VERWIJDERING
Dit product valt onder de bepalingen van de Europese richtlijn 2012
/19/EU. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het
product gescheiden moet worden ingezameld in de afvalcontainer
binnen de Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet bij het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
Geïmporteerd door AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122
Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
EG-REP: SHUNSHUN GmbH.
Römeräcker 9 Z2021, 76351 Linkenheim-Hochstetten, Duitsland
Tel: +49 1727041930 euvertreter@gmail.com UK
Eenheid 5 Albert Edward House, The Pavilions Preston, Verenigd Koninkrijk
VEVOR
TOUGH TOOLS, HALF PRICE
- VEVOR
- TECHNISCHE ONDERSTEUNING EN E-GARANTIECERTIFICAAT WWW.VEVOR.COM/SUPPORT
- VOORBEDRADE OPBOUWBEVESTIGINGSAFSTANDSBEDIENING INSTALLATIE INSTRUCTIES
- GEVAAR
- WAARSCHUWING
- VOORZICHTIGHEID
- INHOUD VAN DE SET
- FUNCTIES VAN DE AFSTANDSBEDIENING
- LIJST MET FUNCTIES
- SNEL-STATIONAIRHENDEL
- WAARSCHUWINGSHOORN
- TRIM-/KANTELSCHAKELAAR
- SELECTEER MONTAGELOCATIE
- RAADPLEEG CONFIGURATIE AFSTANDSBEDIENING
- BEPAAL DE KABELLENGTE
- CONFIGURATIE AFSTANDSBEDIENING
- A-UITGANG
- WERKINGSTEST VAN DE AFSTANDSBEDIENING
- NEUTRALE STARTTEST
- TEST OP HET WATER
- ONDERHOUD
- CORRECTE VERWIJDERING
- TOUGH TOOLS, HALF PRICE
Merk : Vevor
Model : 5006180
Categorie : Afstandsbediening
