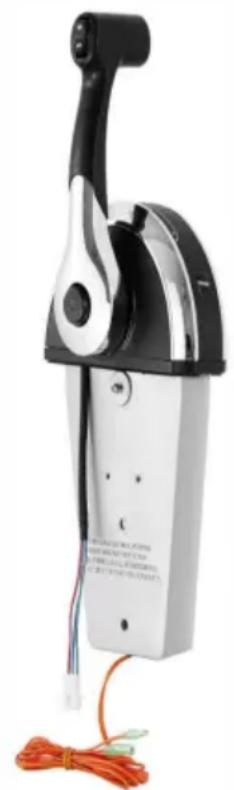

BUITENBOORDMOTOR AFSTANDSBEDIENING

CONTROLEKAST

MODEL: 8M0059686

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

CONSOLE-AFSTANDSBEDIENING INSTALLATIE EN BEDIENING

KENNISGEVING

Plaats deze instructies na voltooiing van de installatie bij het product voor toekomstig gebruik door de eigenaar.

KENNISGEVING

Dit document is geschreven om onze dealers, botenbouwers en onderhoudspersoneel van het bedrijf te helpen bij de juiste installatie of service van onze producten. Personen die niet bekend zijn met deze of soortgelijke producten geproduceerd door Mercury Marine, en die niet zijn opgeleid in de aanbevolen onderhouds- of installatieprocedures, moeten het werk laten uitvoeren door een erkende technicus van de Mercury Marine-dealer. Onjuiste installatie of onjuist onderhoud van het Mercury-product kan leiden tot schade aan het product of persoonlijk letsel bij de installateur of personen die het product bedienen.

Console-afstandsbediening

Veiligheidswaarschuwingen en mededelingen

In deze publicatie waarschuwen 'Waarschuwingen' en 'Let op', samen met het internationale GEVAARsymbol, de technicus op A, gewend zijn speciale instructies met betrekking tot een bepaalde onderhoudsbeurt of handeling die gevaarlijk kan zijn als deze onjuist of onzorgvuldig wordt uitgevoerd. Neem deze veiligheidswaarschuwingen zorgvuldig in acht.

Deze veiligheidswaarschuwingen alleen kunnen de gevaren die zij signaleren niet uitsluiten. Strikte naleving van deze speciale instructies bij het uitvoeren van de service en een gezonde verstandhouding zijn maatregelen ter voorkoming van zware ongevallen.

EEN WAARSCHUWING

Geeft een gevaarlijke situatie aan die, als deze niet wordt vermeden, kan leiden tot de dood of ernstig letsel

EEN VOORZICHTIGHEID

Geeft een gevaarlijke situatie aan die, als deze niet wordt vermeden, kan leiden tot licht of matig letsel.

BELANGRIJK: Geeft informatie of instructies aan die nodig zijn voor een bepaalde stap of actie

OPMERKING: Geeft informatie aan die helpt bij het begrijpen van een bepaalde stap of actie

INSTALLATIE EN BEDIENING VAN DE CONSOLE-AFSTANDSBEDIENING

GEN II-afstandsbedieningskabels selecteren Mercury - Mariner - Force - Mercury

MerCruiser Raadpleeg de Mercury Precision Parts Accessoiresgids voor de

beschikbare schakel- en gaskabels voor uw toepassing. Voor deze bediening is het gebruik van Mercury/Quicksilver GEN II schakel- en gaskabels vereist.

BELANGRIJK: De kabels van de afstandsbediening moeten de juiste lengte hebben. Scherpe bochten op te korte kabels resulteren in knikken. Te lange kabels vereisen onnodige bochten en/of lussen. Beide omstandigheden zorgen voor extra spanning op de kabels.

BELANGRIJK: Gebruik 2-4-C met PTFE om de schakelkabel en gaskabel te smeren.

95 b c \ddy.. \ddy

aHaloAfstandsbediening einde

b - Motorzijde c -

Stelcilinder

	Beschrijving	Waar gebruikt	Onderdeelnr.
Bulsreferentienr. I	2-4-C met PTFE	Smeerpunten schakelkabel/gaskabel	92-802859A 1

OPMERKING Zorg ervoor dat er ruimte is voor de kabels direct achter de afstandsbediening. De kabelradius mag op geen enkel punt minder zijn dan 305 mm (12 inch).

Algemene installatie-informatie BELANGRIJK: De frictie van de

bedieningshendel moet vóór de installatie worden afgesteld.

Bedieningshendel wrijving aanpassing

De frictie van de bedieningshendel is in de fabriek vooraf ingesteld. Het kan echter worden aangepast.

- Gebruik een dopsleutel van 11/32 inch om de wrijving van de bedieningshendel zorgvuldig af te stellen. Om de wrijving te vergroten, draait u aan de stelmoer met de klok mee. Om de wrijving te verminderen, draait u de stelmoer tegen de klok in. BELANGRIJK: Wrijving op de bedieningshendel is noodzakelijk voor een goede werking van de mechanische bediening. Onvoldoende wrijving kan dit veroorzaken ongewenste controle tijdens operatie.

ÿ

Herinstallatie van de bedieningshendel

WARNING

Onjuiste installatie kan resulteren in een plotseling, onverwacht verlies van de gas- en schakelbediening, met ernstig letsel of de dood tot gevolg. Installeer alle eigenschappen van besturingscomponenten.

1. Als de bedieningshendel om welke reden dan ook wordt verwijderd en opnieuw geïnstalleerd, breng dan Loctite 271 Draadborging aan op de schroefdraad van de bevestigingsbout van de bedieningshendel.
2. Draai de bevestigingsbout van de bedieningshendel vast met het voorgeschreven aanhaalmoment.

	Beschrijving	Waar gebruikt	Onderdeelnr.
Buisreferentienr. I	Loctite 271 Schroefdraadborgmiddel	Schroefdraad voor de bevestigingsbout van de bedieningshandel	92-809819

Beschrijving	Nm	pond-in.	lb-ft
Bevestigingsbout bedieningshendel	17	150	—

Montage van de besturingsmodule

BELANGRIJK: De frictie van de bedieningshendel moet worden afgesteld voordat de afstandsbediening wordt geïnstalleerd.

OPMERKING De pakking en montagebasis moeten over de montageopening van de consolebediening worden geplaatst voordat de schakel- en gaskabels op de bedieningsmodule worden geïnstalleerd.

1. Selecteer het montagegebied voor de afstandsbediening. Selecteer het sjabloon voor het type toepassing. Volg het sjabloon aanwijzingen bij het zagen en boren van het montageoppervlak.
2. Sluit de besturingskabels aan en installeer de achterklep op de afstandsbediening. Zie de schakel- en gaskabel Installatie in dit instructieblad.
3. Installeer de afstandsbediening volgens de montage-instructies. Maak de noodzakelijke bedradingssverbindingen door de juiste te selecteren bedradingsschema voor het geïnstalleerde model afstandsbediening.
4. Installeer de schakel- en gaskabels en pas ze aan het voedingspakket aan, zoals beschreven in de instructies die bij de levering zijn geleverd. powerpakket of raadpleeg de Productservicehandleiding.

Laatste controles en aanpassingen

1. Controleer nogmaals of de bevestigingsbout van de bedieningshendel goed vastzit. Draai vast tot het gespecificeerde koppel.

Beschrijving	Nm	pond-in.	lb-ft
Bevestigingsbout bedieningshendel	17	150	—

1. Voordat u de achtercover installeert, controleert u opnieuw of de borgschroeven van de gaskabel en de schakelkabel goed vastzitten.
2. Zorg ervoor dat de schroeven van de achterklep stevig zijn vastgedraaid.
3. Voordat de afstandsbediening stevig wordt vastgemaakt, controleert u of de besturingskabels en de bedrading van de besturing goed zijn gelegd correct.

NOTICE

Als u de cardanas niet draait tijdens het schakelen of als u het schakelmechanisme forceert terwijl de motor niet draait, kan dit productschade tot gevolg hebben. Als u moet schakelen terwijl de motor is uitgeschakeld, draait u de cardanas handmatig in de juiste richting.

1. Bedien de bedieningshendel meerdere keren (zie voorafgaande opmerking). Elke binding of stijfheid in de werking van de controle handvat wordt meestal veroorzaakt door het volgende:

A. Buigingen of spanning op de besturingskabels nabij de besturing.
B. Overmatig aantal bochten in de kabels.
C. Bochten zijn te klein in de kabels.
D. Strakke motorkoppeling.
e. Kabelbinders zijn te dicht bij de besturingsmodule vastgemaakt.
F. Bedieningshendel wrijving aanpassing.
G. Onjuiste afstelling van de motor.

INSTALLATIE EN BEDIENING VAN DE CONSOLE-AFSTANDSBEDIENING

! WAR:EN

Als u tests uitvoert terwijl de motor draait, kan de propeller gaan draaien, wat ernstig letsel of de dood tot gevolg kan hebben. Wees voorzichtig bij het uitvoeren van een test waarbij de motor moet draaien, en verwijder de propeller om letsel te voorkomen.

1. Controleer de werking van de neutraalstartveiligheidsschakelaar. De motor mag alleen starten als de afstandsbediening in de stand staat neutrale positie.

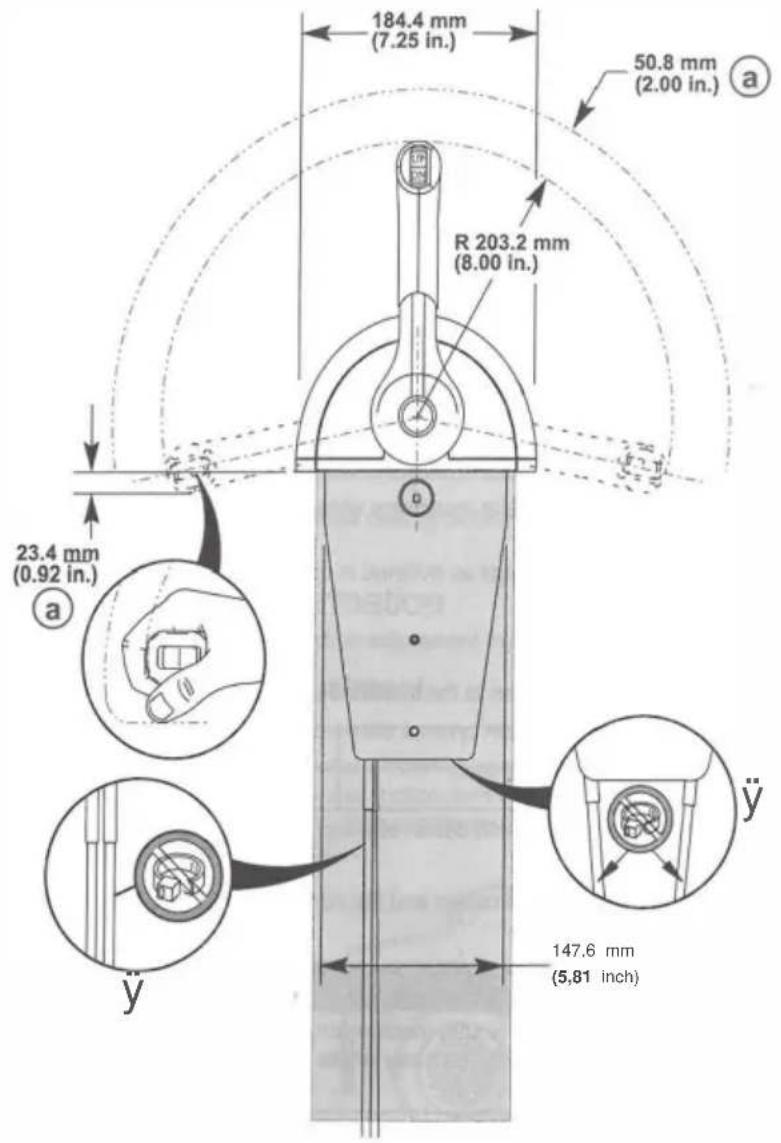

Vereiste montageruimte voor afstandsbediening met enkele handgreep

BELANGRIJK: Zorg ervoor dat de afstandsbediening voldoende ruimte heeft en niet in contact komt met andere componenten. Het kabelpad moet vrij zijn van obstakels. Zie gearceerd gebied.

a - Handafstand b - Als
de schakel- en gaskabels niet in dezelfde gleufpositie in de behuizing zijn gemonteerd, gebruik dan geen kabelbinders om de kabels vast te zetten bedieningskabels - er zal een toename van de schakel- en gasbelasting worden opgemerkt

Locatie van boormontagegebied

BELANGRIJK: Bij het selecteren van het montagegebied voor de afstandsbediening moet het gebied direct achter het montagepaneel voldoende ruimte hebben voor de besturingsmodule, bedrading, besturingskabels en beweging van de besturingskabel. Raadpleeg de vereiste montageafstand.

INSTALLATIE EN BEDIENING VAN DE CONSOLE-AFSTANDSBEDIENING

BELANGRIJK: Zorg ervoor dat er voldoende ruimte is voor de beweging van de hendel om interferentie met bootonderdelen of andere accessoires te voorkomen. Zorg ervoor dat de bedieningshendel het dashboard, de stoelen, het stuur en andere obstakels vrijhoudt wanneer u aan de bedieningshendel draait.

1. Verwijder de uitgesneden sjabloonpagina aan het einde van deze installatie-instructies.
2. Zorg ervoor dat het gebied van de boot waar de afstandsbediening wordt gemonteerd vrij is van obstakels en bedrading voordat u gaat boren het montagegebied.

3. Plaats de uitgesneden sjabloon op het montageoppervlak van de besturing. Bevestig het uitgesneden sjabloon op de gewenste localie met plakband.
   BELANGRIJK: Voordat u de montagegaten boort tot 9,5 mm (0,375 inch) voor het gebruik van putmoeren, dient u ervoor te zorgen dat De dikte van het montagegebied overschrijdt het grijpbereik van de gebruikte putmoeren niet. Als de dikte groter is dan de grijpbereik van de putmoeren, boor de montagegaten met de juiste diameter van een gewone flenskopschroef.

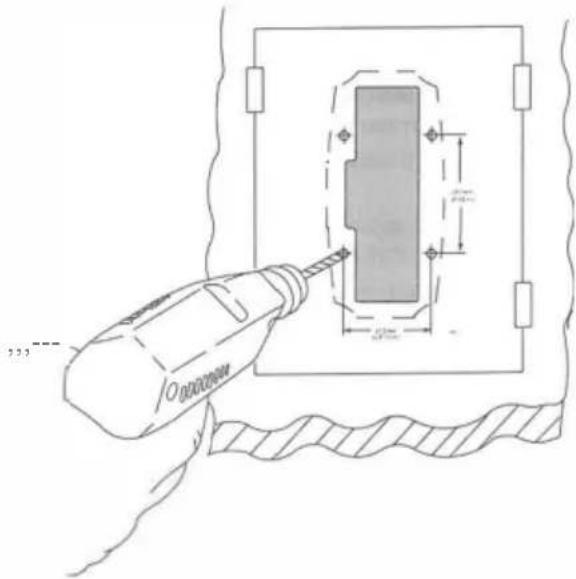

4. Boor en zaag het montagegebied uit zoals aangegeven op de uitgesneden sjabloon.

1. De bedieningsmodule kan vanuit een loodrechte positie ten opzichte van het montageoppervlak van de afstandsbediening worden gedraaid. Een g° ondergraven moet op de montagelocatie worden aangebracht, zodat er voldoende ruimte is voor de regelmodule.

2. Nadat u het montagevlak hebt uitgesneden, verwijdert u alle scherpe randen met een geschikt gereedschap

a 3° 8° b

a - controlemontagesuriace b - ondersnijding van 8°

INSTALLATIE EN BEDIENING VAN DE CONSOLE-AFSTANDSBEDIENING

Schakel- en gaskabel installeren

Bevestigingslocatie bedieningskabelanker

Buitenboordmodellen (alleen Amerikaanse en Belgische modellen)	Stuurboordmontagebediening		Poortmontagecontrole
	Anker bevestigen Plaats		Anker bevestigen Plaats
	Schakelkabel	Gaspedaal Kabel	Schakelkabel	Gaspedaal Kabel
Force buitenboordmotoren (behalve 9.9 en 15)	4	2	3	2
Mercury en Manner buitenboordmotoren (standaard rotatie onderwaterhuis en standaard trekgas)	4	2	3	2
Mercury en Mariner buitenboordmotoren (met gaspedaal)	4	1	3	1
Mercury en Mayner buitenboordmotoren (legenrotatie onderwaterhuis met schakelrichting zoals afgebeeld)a - achteruitversnellingb - vooruitversnelling	4	2	3	2
Mercury- en Mariner-buitenboordmotoren (tegenroterend onderwaterhuis met schakelrichting zoals afgebeeld)a - achteruitversnellingb - vooruitversnelling	3	2	4	2

OPMERKING-De pakking en montagebasis moeten over de montageopening van de consolebediening worden geplaatst voordat de schakel- en gaskabels op de bedieningsmodule worden geïnstalleerd.

INSTALLATIE EN BEDIENING VAN DE CONSOLE-AFSTANDSBEDIENING

1. Verwijder de schroeven waarmee de achterplaat aan de besturingsmodule is bevestigd.

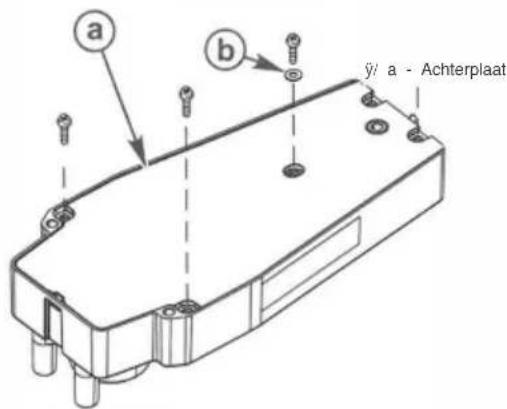

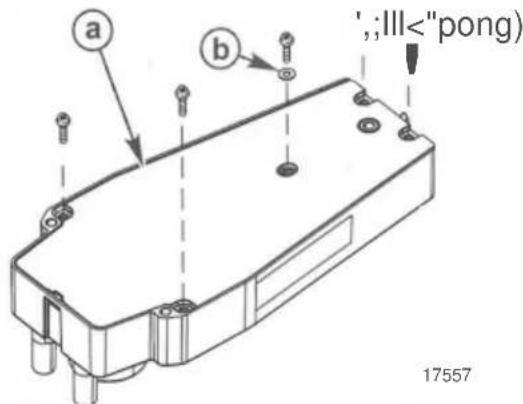

a - achterplaat b - sluitring c - schroef (5)

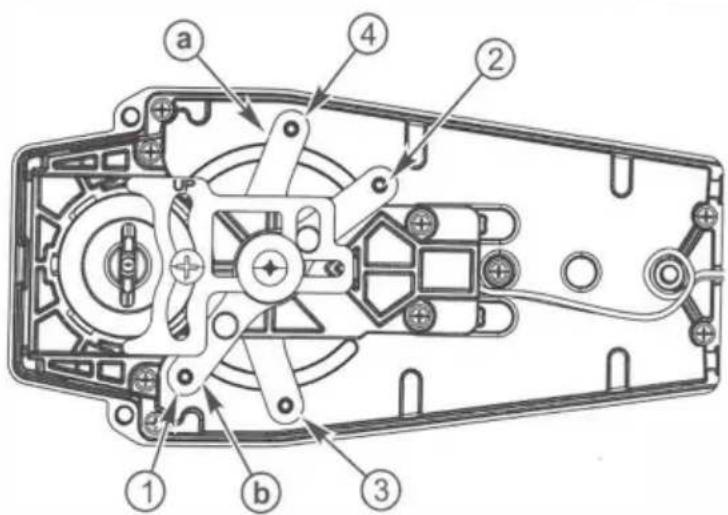

BELANGRIJK: Bepaal het type rotatie van de aandrijfeenheid waarop de kabel is geïnstalleerd. De schakelkabel moet correct worden geïnstalleerd op de afstandsbediening voor de juiste rotatie van de aandrijfeenheid; standaard of tegenrotatie.

OPMERKING Voor Bravo Three, Blackhawk Drive en voor buitenboordmotoren van de modellen 3,0 liter EFI GEN II en OptiMax GEN II, raadpleeg de instructies voor de installatie van de standaard rotatiecontrolekabel.

1. Mercury MerCruiser-modellen Standaardrotatie - De bedieningskabel moet zo in de afstandsbediening worden geïnstalleerd dat de kabel goed aansluit Het uiteinde beweegt in de richting van X wanneer de schakelhendel in de voorwaartse positie wordt geplaatst.
2. Mercury MerCruiser-modellen Contrarotatie - De bedieningskabel moet zo in de afstandsbediening worden geïnstalleerd dat de kabel goed aansluit Het uiteinde beweegt in de richting van Y wanneer de schakelhendel in de voorwaartse positie wordt geplaatst.

X nu ÿo .En

Richting van de pijl (gezien op schakelplaat)

Mercury MerCruiser-modellen	Standaard rotatie		Tegenrotatie
Stuurboord gemonteerde mechanische bediening	Ankerbevestigingslocatie		Ankerbevestigingslocatie
	Schakelkabel	Gaskabel	Schakelkabel	Gaskabel
Richting van de pijl	X	X	EN	X
Hendel nummer	4	2	3	2

Typische installatie van schakel- en gaskabels, buitenboordmotor en Mercury MerCruiser

WARNING

Onjuiste installatie kan resulteren in een plotseling, onverwacht verlies van de gas- en schakelbediening, wat ernstig letsel of de dood tot gevolg kan hebben. Installeer alle bedieningscomponenten op de juiste manier.

1. Breng Loctite 271 Schroefdraadborging aan op de schroefdraad van de kabelbevestigingsschroeven

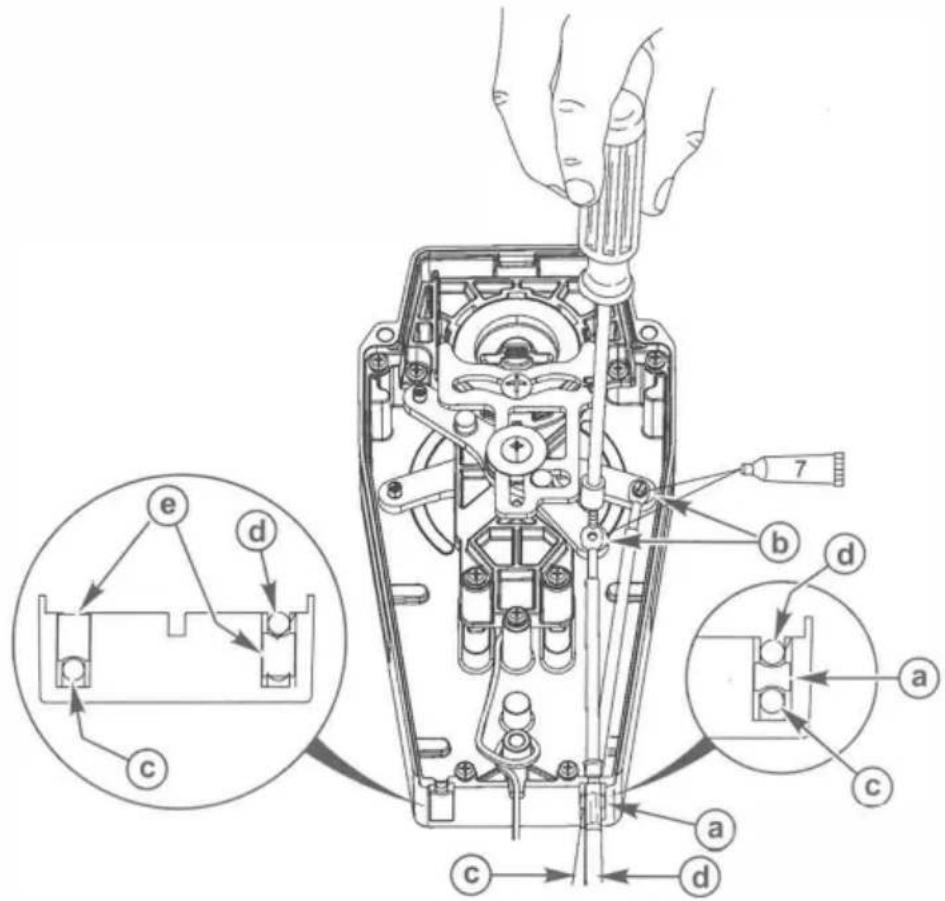

2. Installeer de bedieningskabels in de juiste arm in de afstandsbedieningsmodule.

INSTALLATIE EN BEDIENING VAN DE CONSOLE-AFSTANDSBEDIENING

1. Draai de kabelbevestigingsschroeven vast tot de aangegeven tijd.

a - Klein afstandsstuk
b- Schroef
C - Schakelkabel
d - Gaskabel
e - Groot afstandsstuk

	Beschrijving	IN H1. R= INS-D		Onderdeelnr
Buisreferentmér. I	Loctite 271 Schroefdraadborgmiddel	Stuurkabel	F S Tin · R S bemanningsdraden a	92-809819

Beschrijving	Nm	pond-in.	lb-ft
Bevestigingsschroeven voor stuurkabel	2.8	25

1. Nadat u de besturingskabels hebt geïnstalleerd, zet u de achterplaat vast met vijf ringen en schroeven. Draai de schroeven vast tot de aangegeven waarde koppel.

Cong WAARSCHUWING

Onjuiste installatie kan resulteren in een plotseling, onverwacht verlies van de gas- en schakelbediening, met ernstig letsel of de dood tot gevolg.Installeer alle bedieningscomponenten op de juiste manier.

a b ÿ/ a - Achterplaat

b-wasmachine

c- Schroef (5)

INSTALLATIE EN BEDIENING VAN DE CONSOLE-AFSTANDSBEDIENING

Beschrijving	Nm	pond-in.	lb-ft
Achterplaat SCÿews (5)	1.1	10

De afstandsbediening monteren

Consolebedieningsmodellen met één handgreep

OPMERKING-De pakking en de montagebasis moeten over de montageopening van de consolebediening worden geplaatst voordat u de afscherming installeert gaskabels naar de regelmodule.

1. Plaats de pakking en de montagebasis over de montageopening van de consolebediening voordat u de schakel- en gashendel installeert kabels naar de besturingsmodule.

a - pakking b - montagebasis A B L. • Eén...punti ..een ] 48861

1. Installeer de montagebeugels op de besturingsmodule met twee 57 mm (2,0 inch) schroeven en borgmoeren. Draai de schroeven op dit moment.

ÿ @L twee +goed F fabriek ab C y aguw5ck0 mm 57mG P@ ÿ M ? yngut -8 -9 ÿ

1. Plaats het regelmodulesamenstel in de montage-uitsparing en selecteer de gewenste hoek van de bedieningshendel ten opzichte van het montageoppervlak. De maximale hoek is 8 van loodrecht. Nadat de hoek van de handgreep is geselecteerd, zet u de handgreep vast montagebeugels met de schroeven en borgmoeren. Draai de schroeven vast met het voorgeschreven aanhaalmoment.

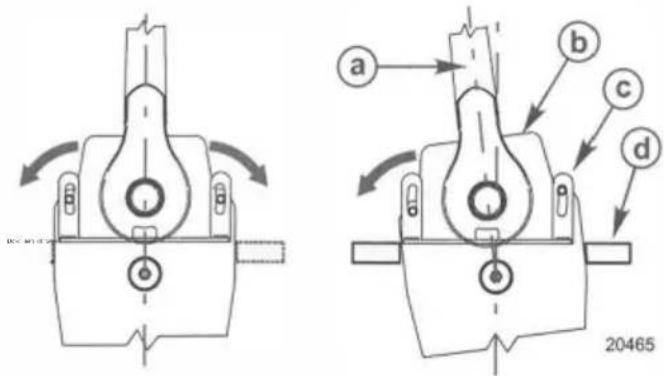

a - Bedieningshendel in neutrale pal b - Bedieningsmodule gemonteerd op 8 ° van peÿpendiculair c - Montagebeugel d - Montagepaneel

Beschrijving	Nm	pond-in.	lb-ft
Schroeven en borgmoeren voor montagebeugel	4	35

1. Stel de wrijving van de bedieningshendel af op de gewenste weerstand.

- Draai de stelmoer voor de controlefrictie met de klok mee om de weerstand te vergroten

INSTALLATIE EN BEDIENING VAN DE CONSOLE-AFSTANDSBEDIENING

• Draai de regelmoer voor het afstellen van de wrijving tegen de klok in verlaag de weerstand

CO

1. Installeer een kabelbinderanker op de montageschroef aan de rechterkant van de handgreep.
2. Bevestig de afstandsbedieningsmodule aan de console met vier montageschroeven van 38 mm (1,5 inch). Draai de stevig vastschroeven.

BELANGRIJK: Zorg ervoor dat de draadboom van de trimschakelaar voldoende speling heeft, zodat deze vrij kan bewegen over het volledige bereik van de trimschakelaar bedieningshendel.

1. Zorg voor de nodige speling in de draadboom van de trimschakelaar en bevestig vervolgens de draadboom van de trimschakelaar aan de kabelbinder anker met een kabelbinder.

d - Kabelboom van trimschakelaar

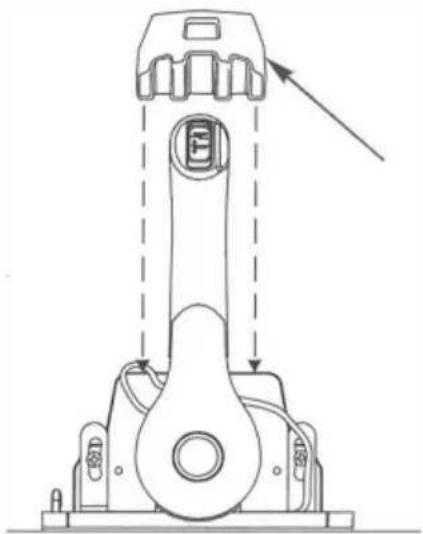

1. Installeer het afstandsstuk bovenop de afstandsbediening.

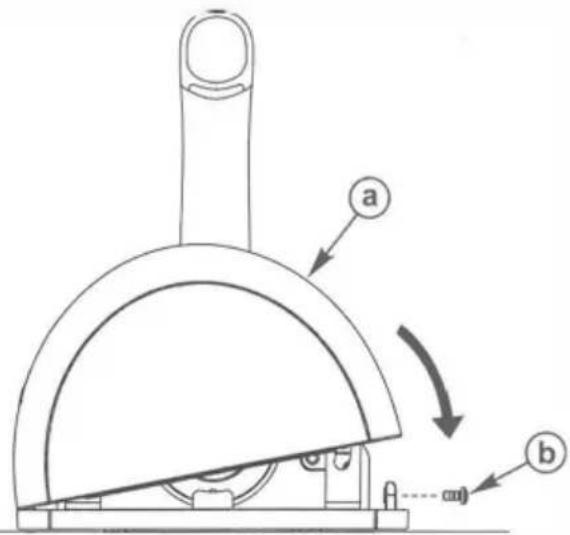

1. Haak de achterkant van de afdekking in de basis en bevestig de voorkant van de afdekking aan de basis met een schroef. Draai de schroef vast veilig.

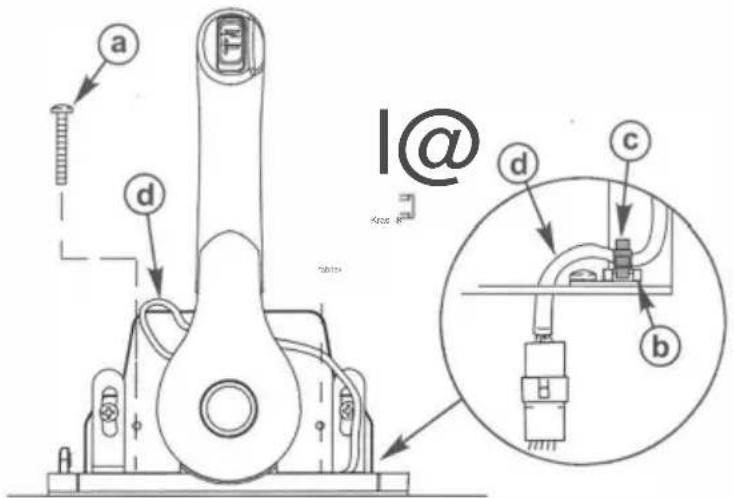

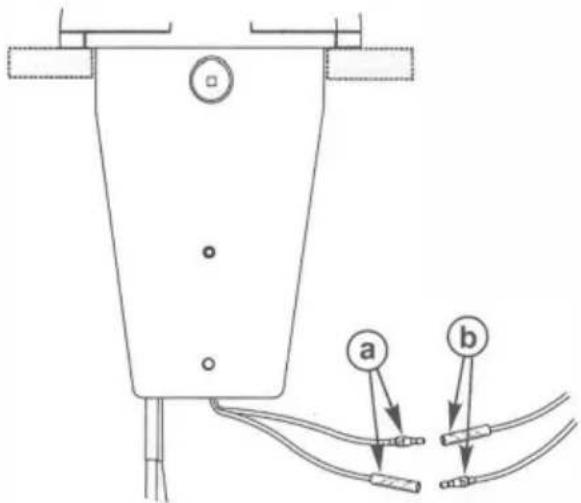

1. Sluit de kabels van de neutraalstartveiligheidsschakelaar van de afstandsbediening aan op de juiste draadaansluitingen. Raadpleeg de bedradingsschema's.

WARNING

Het starten van de motor terwijl de aandrijving in de versnelling staat, kan ernstig letsel of de dood tot gevolg hebben. Bedien nooit een boot die niet is voorzien van een neutrale veiligheidsvoorziening.

a - Kabels van de neutraalstartveiligheidsschakelaar
b - Draadaansluitingen

Afkortingen van draadkleurcodes

Afkortingen van draadkleuren
BLK	Zwart		BLAUW	Blauw
BRN	Bruin		SPELLEN	Grijs
GRN	Groente		ORN of ORG	Oranje
PNK	Roze		PPL of PUR	Paars
ROOD	Rood		BRUINEN	Bruinen
WHT	Wit		JA	Goel
LT of LIT	Licht		DK of ORK	Donker

INSTALLATIE EN BEDIENING VAN DE CONSOLE-AFSTANDSBEDIENING

Bedradingsdiagrammen

Enkele buitenboordmotor

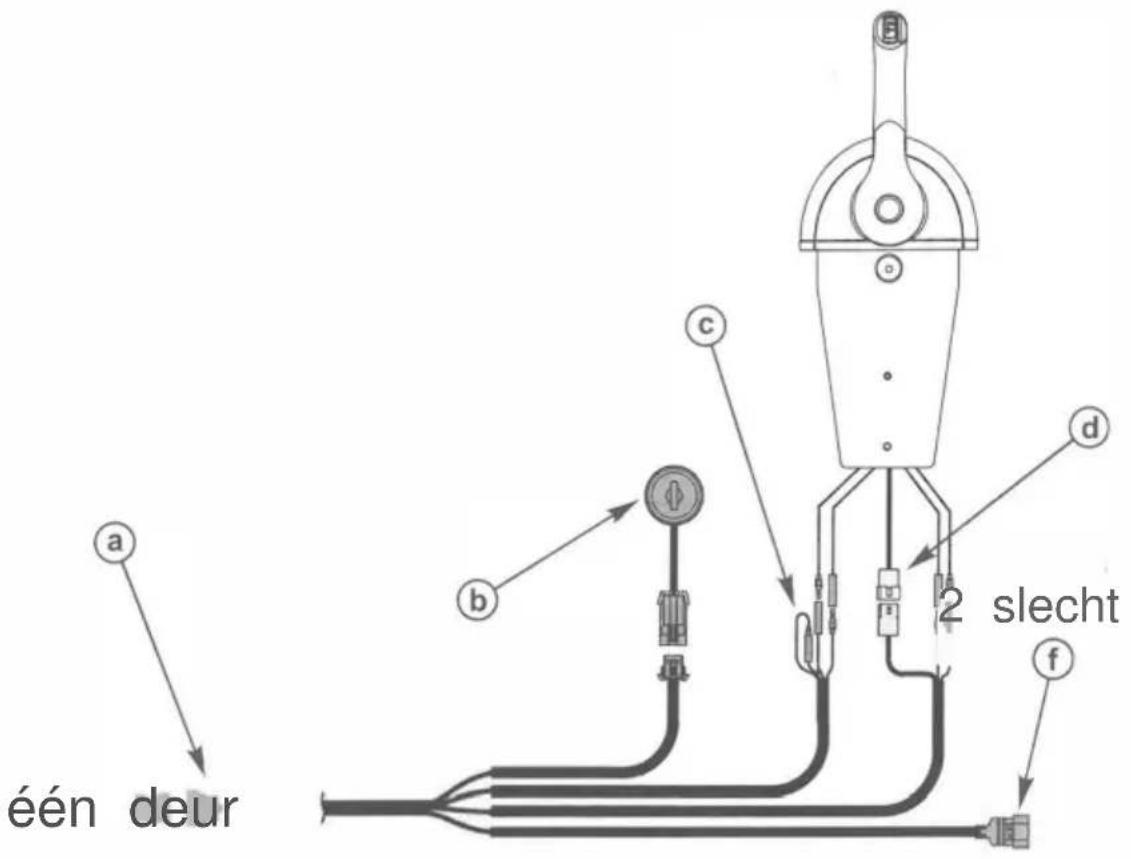

a één deur b c 2 slecht d f

c - Lanyardaansluiting voor MCM-modellen d -

Powertrimconnector e - Kabels

van de neutraalstartveiligheidsschakelaar

f - Analoge meterkabelboom

INSTALLATIE EN BEDIENING VAN DE CONSOLE-AFSTANDSBEDIENING

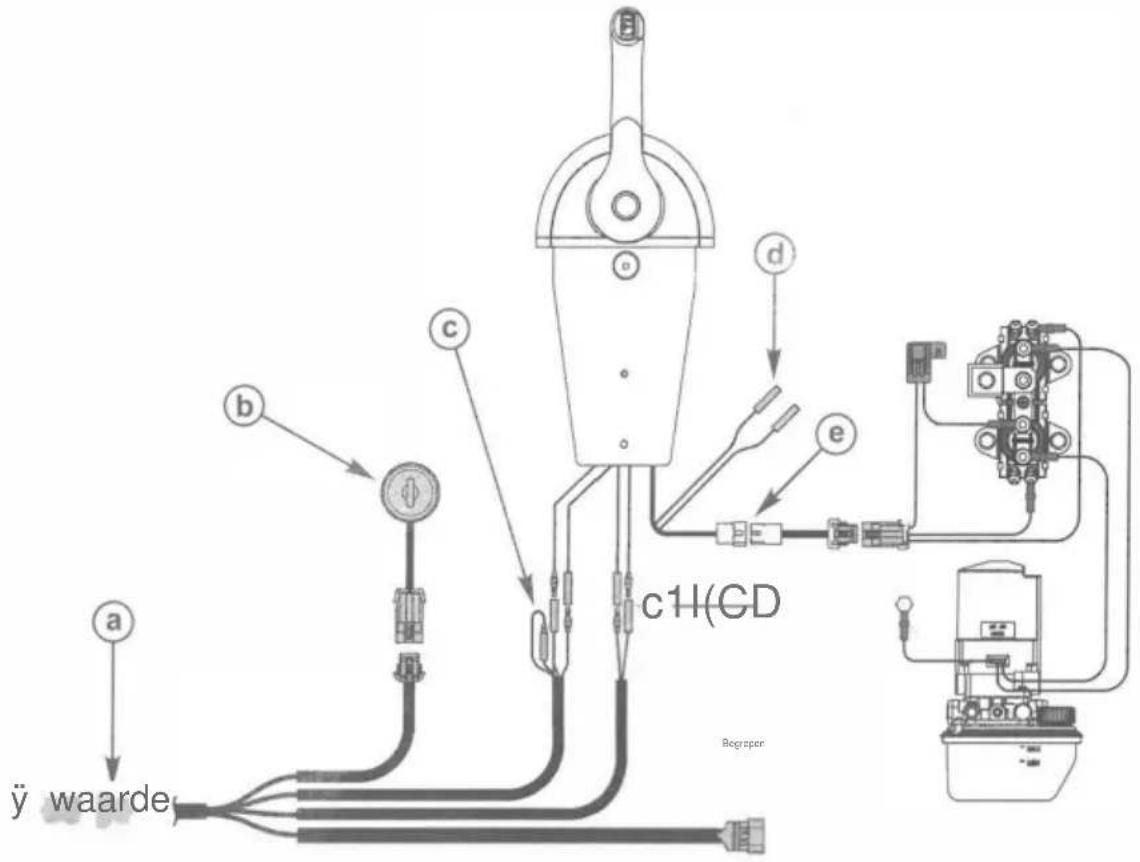

Enkele Mercury MerCruiser - benzinemodellen

c1H(CD) Begrepen a b c d e ÿ waarde

a - 14-polige connector b -

contactsleutelschakelaar c -

veiligheidskoordaansluiting voor MCM-modellen d -

trimeindschakelaar

e - Connector trimbekrachtlgingskabelboom f - Kabels

van de veiligheidsschakelaar voor het starten van de

neutraalstand g - Kabelboom voor analoge meter

INSTALLATIE EN BEDIENING VAN DE CONSOLE-AFSTANDSBEDIENING

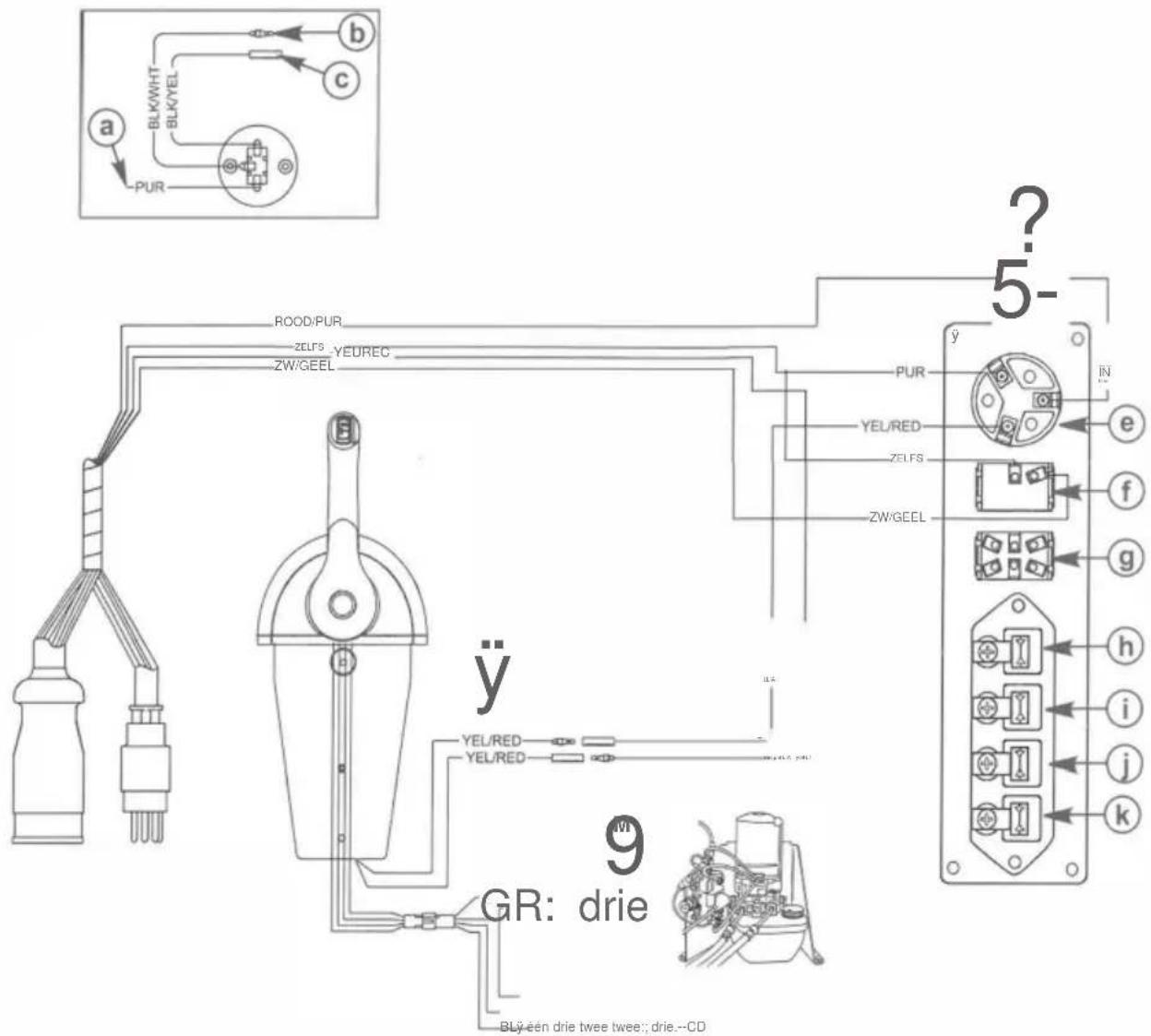

Enkele Mercury MerCruiser - dieselmodellen D3.0L/150, D3.6L/180, D4.2L/220

a BLKWHT BLK/YEL PUR b c ROOD/PUR ZELFS YEUREC ZW/GEEL y PUR YEL/RED ZELFS ZW/GEEL ? 5- e f g h i j k y yEL/RED YEL/RED GR: drie BLy een drie twee twee; drie.--CD

a - 12 volt bron

b- Voorverwarmen

c - Dynamo

d - Zekering

e - Contactsleutelschakelaar

f - Stopschakelaar

g - Lichtschakelaar en audiotest

h - Voorverwarmindicator

i - Dynamo-indicator

j - Oliedrukindicator k -

Koelvloeistoftemperatuurindicator

I - Naar trimeindschakelaar m -

Connector trimbekrachtigingskabelboom n - Kabels van

de veiligheidsschakelaar voor het starlen van de neutraalstand

INSTALLATIE EN BEDIENING VAN DE CONSOLE-AFSTANDSBEDIENING

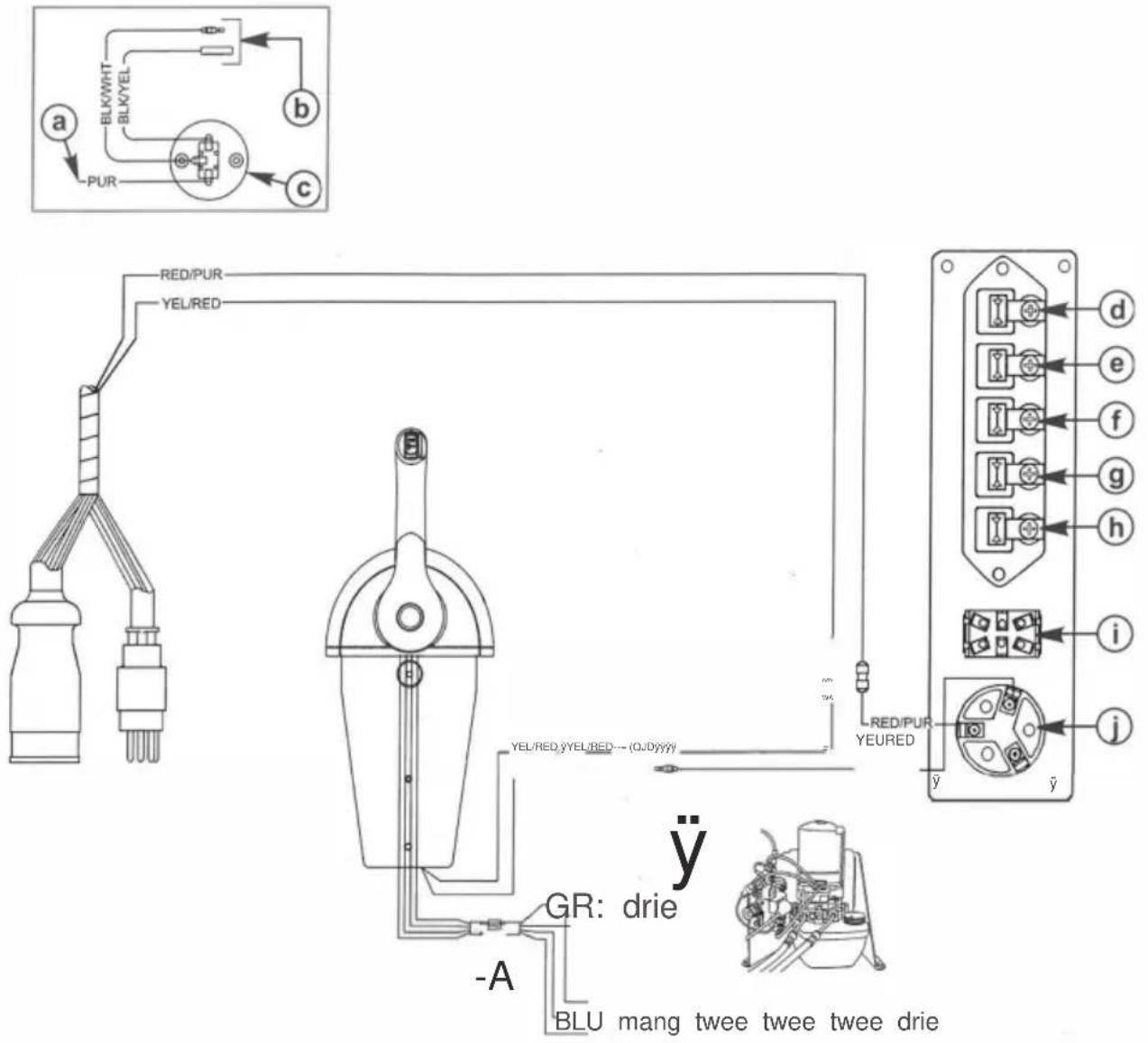

Enkele Mercury MerCruiser-dieselmodel D7.3U270

a BLK/WHT BLKYEL PUR b c RED/PUR YEL/RED y y y y y y y y y - A GR: drie BLU mang twee twee twee drie d e f g h i j

a - 12 volt bron b - Kabels
dodemansschakelaar c - Noodstopschakelaar
d - Indicator water in brandstof e -
Indicator koelvloeistoftemperatuur f -
Indicator oliedruk g - Indicator dynamoÿ
h - Voorverwarmindicator i -
Lichtschakelaar en audiotest j
- Contactsleutelschakelaar k-
Om de eindschakelaar te trimmen
I - Connector van de trimbekrachtigingskabelboom
m - Kunststof connector
n - Kabels van veiligheidsschakelaar voor neutrale start

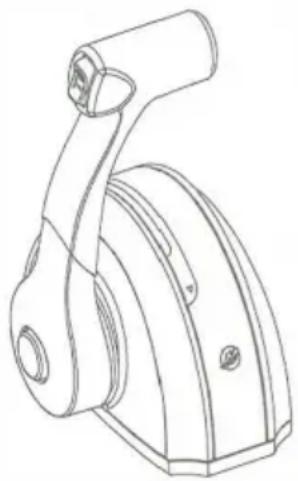

INSTALLATIE EN BEDIENING VAN DE CONSOLE-AFSTANDSBEDIENING

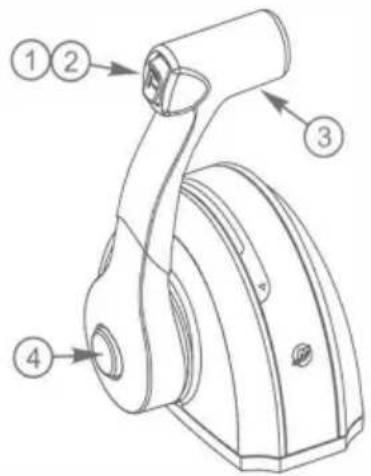

Kenmerken en bediening

1. Trimschakelaar (indien aanwezig) - Wordt gebruikt om de aandrijfjeenheid te trimmen of omhoog te brengen voor het vervoeren van een trailer, te water laten, op het strand of in ondiep water operatie. Raadpleeg de Bedienings- en Onderhoudshandleiding voor gedetailleerde bedieningsprocedures voor het trimmen/kantelen.
2. Aanhangwagenschakelaar (indien aanwezig) - Wordt gebruikt om de aandrijfeenheid boven de maximale trimpositie te brengen. Raadpleeg de Bediening en onderhoudshandleiding voor gedetailleerde bediening van de aanhangerschakelaar.
3. Bedieningshendel - De bediening van de schakel- en gashendel wordt geregeld door de beweging van de bedieningshendel. Druk op de bedieningshendel naar voren vanuit neutraal met een snelle, stevige beweging naar de eerste pal voor vooruitversnelling. Blijf vooruit duwen om de snelheid te verhogen. Trek de bedieningshendel met een snelle, stevige beweging vanuit neutraal terug naar de eerste pal voor verse versnelling . Blijf terugtrekken om de snelheid te verhogen

...t • .)J/4resistent

Als u de cardanas niet draait tijdens het schakelen of als u het schakelmechanisme forceert terwijl de motor niet draait, kan dit productschade tot gevolg hebben. Als u moet schakelen terwijl de motor is uitgeschakeld, draait u de cardanas handmatig in de juiste richting.

1. Alleen-gasknop - Hiermee kunt u het gaspedaal verhogen zonder de motor te schakelen. Dit gebeurt door uit te schakelen het schakelmechanisme van de bedieningshendel. De knop Alleen-gas kan alleen worden ingedrukt als de afstandsbediening is ingeschakeld De hendel staat in de neutrale stand en mag alleen worden gebruikt om te helpen bij het starten van de motor. Zie Bediening en Onderhoudshandleiding voor de juiste gasklepinstelling voor het starten van de motor
2. Stelmoer voor gasfrictie van bedieningshendel - Deze moer kan worden afgesteld om de wrijving op de gashendel te vergroten of verkleinen bedieningshendel. Dit zal helpen bij het voorkomen van gebeurtenissen in de afstandsbediening. Draai de moer met de klok mee om de wrijving te vergroten tegen de klok in om de wrijving te verminderen. Pas aan de gewenste wrijving aan.

Montagesjabloon met enkele handgreep

BELANGRIJK: Als gevolg van afdrukvariabelen kan de afbeelding afwijken van de werkelijke grootte. Controleer dit sjabloon met de montagebasis voordat u het montageoppervlak gaat boren of zagen, of gebruik de montagebasis als richtlijn voor het markeren. het montageoppervlak.

Boor de gaten en knip het gearceerde gebied uit.

INSTALLATIE EN BEDIENING VAN DE CONSOLE-AFSTANDSBEDIENING

@T Bij /Met y/y y y j J // 67.3 mm (2-21/32 inch) 88,9 mm (3-1/2 inch) III I b

a- Fÿont van de boot
b - Boor tot de juiste diameter voor de gebruikte bevestigingsmiddelen

Producten van Mercury Marine

W6250 Pionierweg

Nee	Componenten	Afbeelding	Aantal
1	Schroef (M5*55)		2
2	Moer (M5)	[4C82]	2
3	Rubberen hoes en schroef (M5*40)		4
4	Schroef (M4*8)		2
5	Wasmachine		2
6	Schroef (M4*7)		1
7	Plug		1
8	Geïsoleerde aansluithuls 1		1
9	Geïsoleerde aansluithuls 2		1
10 Terminal (mannelijk en 18e vrouw)			2
11	Stropdas houder		1
12	Kabelbinderhouder 1		1
13	Kabelbinderhouder 2		2
14	Kabelbinder	[TBKX]	3
15	Montagebeugel		2
16	Omslag		1
17	Decoratieve zitting		1
18	Rubberen gesp		1
19	Gebruik Handmatig		1

Dit product valt onder de bepalingen van de Europese richtlijn 2012

/19/EU. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product gescheiden moet worden ingezameld in de afvalcontainer

Europeese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet bij het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Geïmporteerd in AUS: SIHAO PTY LTD.1 ROKEVA STREETEASTWOOD NSW 2122

Australië Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EG-REP: SHUNSHUN GmbH.

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Duitsland

Tel: [phone] [e-mail] UK

Eenheid 5 Albert Edward House, The Pavilions Preston, Verenigd Koninkrijk

Tel: [phone] [e-mail]

VEVOR®

TOUGH TOOLS, HALF PRICE
