GEBRUIKSAANWIJZING 703-48205-16 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. "Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

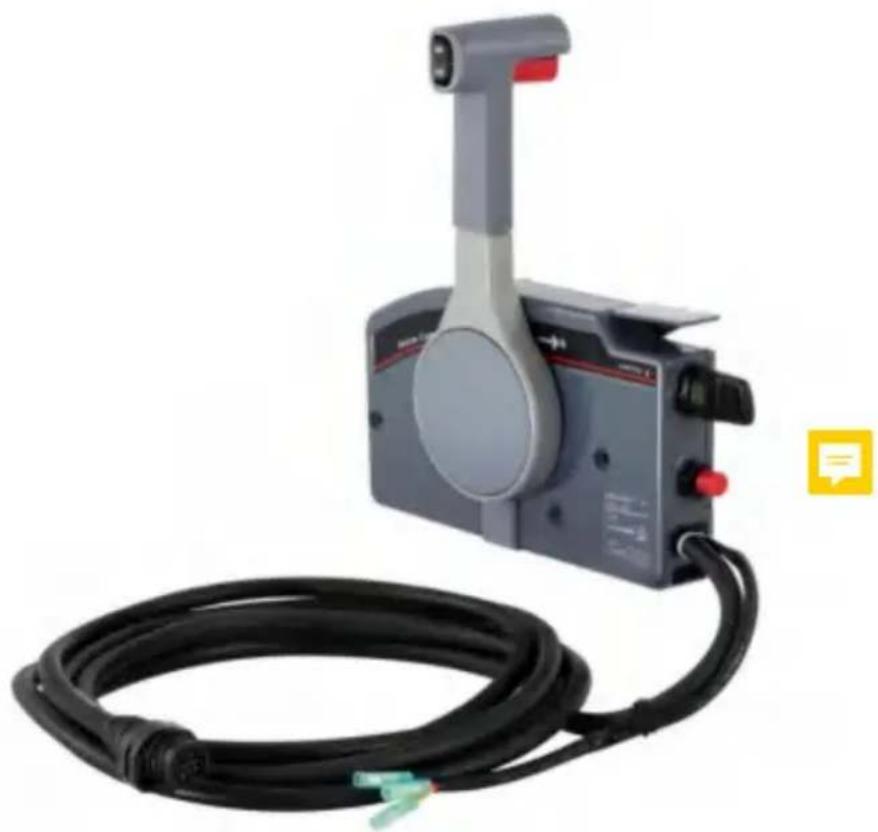

OF OOK OARDREMO TE CON TR OLBOX

MODEL: 703-48205-16

Heeft u productvragen? Technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Deze afstandsbedieningskast is zo ontworpen dat zowel de schakel- als de gasbediening kunnen worden bediend door de afstandsbedieningshendel te bedienen. Voor de correcte bediening en installatie van de afstandsbedieningskast dient u deze instructies aandachtig en grondig door te lezen

In deze handleiding wordt bijzonder belangrijke informatie op de volgende manieren onderscheiden

ÿDit is het veiligheidswaarschuwingssymbol. Het wordt gebruikt om u te waarschuwen voor 10 mogelijke gevaren voor persoonlijk letsel. Houd u aan alle veiligheidsvoorschriften wijzen die dit symbool volgen, om mogelijk letsel of overlijden te voorkomen

,,mrn,m"e]

Een WAARSCHUWING geeft een gevaarlijke situatie aan die, als deze niet wordt vermeden, kan leiden tot de dood of ernstig letsel

KENNISGEVING

Een KENNISGEVING geeft speciale voorzorgsmaatregelen aan die moeten worden genomen om schade aan de afstandsbediening of andere eigendommen te voorkomen.

TIP

Een TIP biedt belangrijke informatie om procedures eenvoudiger of duidelijker te maken

Ontwerpen en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd

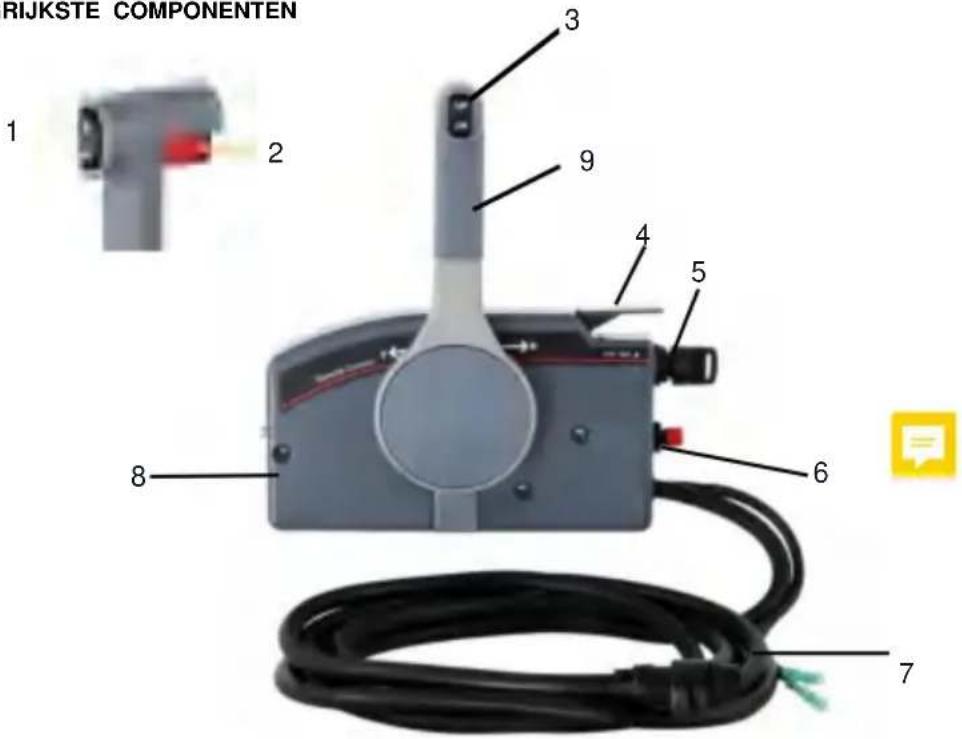

1. BELANGRIJKSTE COMPONENTEN

RIJKSTE COMPONENTEN 1 2 3 9 4 5 8 6 7

1. Gnp

2. Neutraalvergrendelingstrekker 3.

Trim- en kantelschakelaar • 4.

Neutraalgashendel 5.

Hoofdschakelaar/chokeschakelaar •

1. Motoruitschakelaar/motorstopschakelaar • 7. Kabelboom 8. Gasfrictieafsteller 9.

Afstandsbedieningshendel

ONDERDELEN LIJST

Nee	Componenten	Afbeelding	Aantal
1	Sleutel		2
2	Lanyardkoord/clip		1
3	Schroef (M6*90mm)		3
4	Wasmachine		3
5	Moer (M6)		3
6	Doorvoertule		1
7	Plug		1
8	Kabelverbinding		2
9	Borgring		2
10	Montageplatform		1
11	Handmatig		1

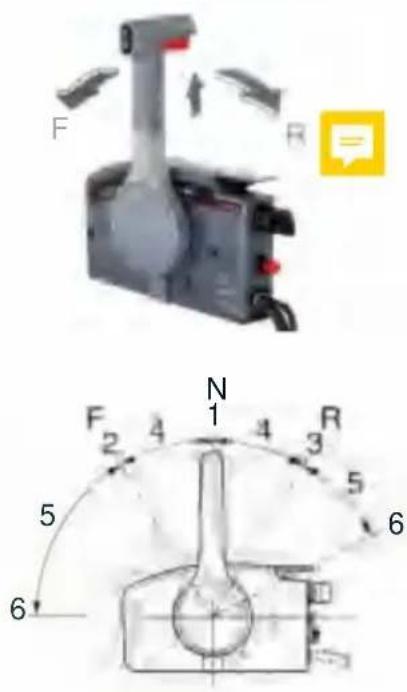

de hendel vanuit de neutrale stand naar voren beweegt, wordt de vooruitversnelling ingeschakeld. Als u de hendel vanuit neutraal naar achteren trekt, wordt de achteruit ingeschakeld. De motor blijft stationair draaien totdat de hendel ongeveer 32° beweegt (er is een pal voelbaar). Als u de hendel verder beweegt, wordt de gasklep geopend en begint de motor te accelereren

1. Neutraal "N"/volledig gesloten 2.
   Voorwaarts "F" (ongeveer 32')
2. Achteruit "R" (ongeveer 32')
3. Shit
4. Gaspedaal
5. Volledig open

(2) Neutraalvergrendelingstrekker Houdt

de afstandsbedieningshendel in de neutrale stand

tie. Om in versnellingspositie te schakelen, trekt u eerst aan de neutraalstand vergrendelingstrekker omhoog en beweeg de hendel.

1. Neutraalvergrendelingstrekker

(3) Neutraalgashendel

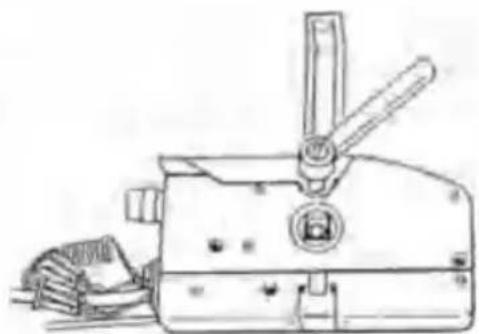

Om de gashendel te openen zonder vooruit of achteruit te schakelen, zet u de afstandsbedieningshendel in de neutrale stand en tilt u de neutrale gashendel omhoog.

De neutraalgashendel werkt alleen als de afstandsbedieningshendel in neutraal staat. De afstandsbedieningshendel werkt alleen als de gashendel in neutraal staat.

bevindt zich in de gesloten positie

(4) Hoofdschakelaar

De hoofdschakelaar regelt het ontstekingssysteem; de werking ervan wordt hieronder beschreven

Met de hoofdschakelaar in de stand "OFF" (uit) stopt de motor. (De sleutel kan worden verwijderd.) • "ON"(aan)

Met de hoofdschakelaar in de stand "ON" (aan) kan het accessoire worden gebruikt. (De sleutel kan niet worden verwijderd.) • "START" (start)

Met de hoofdschakelaar in de stand "START" (start)

Wanneer de sleutel wordt losgelaten, keert de startmotor automatisch terug naar de stand "ON" (aan).

(5) Chokeschakelaar Om

het chokesysteem te activeren, drukt u de hoofdschakelaar in terwijl de sleutel naar "ON" (aan) of

"UIT" (uit) positie. Het chokesysteem wordt geactiveerd en levert het rijke brandstofmengsel dat nodig is om de koude motor te starten.

(Wanneer de sleutel wordt losgelaten, wordt het chokesysteem automatisch uitgeschakeld.)

TIP

De chokeschakelaar werkt, alleen als de motor over een afstandschokesysteem beschikt

(6) Motoruitschakelkoord (koord) en clip De clip moet aan de motoruitschakeling worden bevestigd schakelaar om de motor te laten draaien. Het snoer moet op een veilige plaats aan de kleding, arm of been van de bediener worden bevestigd. Mocht de bestuurder overboord vallen of het roer verlaten, dan trekt het koord de clip naar buiten, waardoor de ontsteking naar de motor wordt gestopt. Dit voorkomt dat de boot onder stroom wegloopt.

，！

- Maak het motoruitschakelkoord (koord) vast aan een veilige plaats aan uw kleding of aan uw arm of been terwijl u aan het werk bent. • Bevestig

het koord niet aan kleding die los kan scheuren. Leid het snoer niet ergens waar het verstrikt kan raken, waardoor het niet meer kan functioneren. • Voorkom dat u per ongeluk aan

het snoer trekt tijdens normaal gebruik. Verlies van motorvermogen betekent het verlies van de meeste stuurcontrole. Bovendien zou de boot zonder motorvermogen snel kunnen vertragen. Hierdoor kunnen mensen en voorwerpen in de boot naar voren worden geslingerd.

1 2 3

1. Motoruitschakelkoord (koord)
2. Klem
3. Motoruitschakelaar

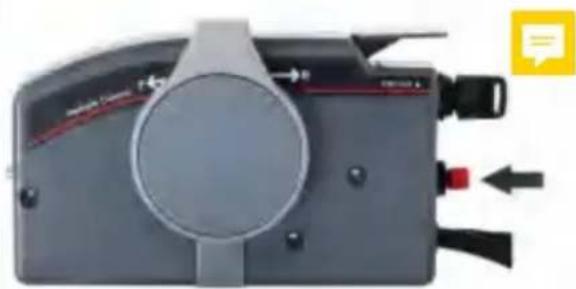

(7) Motorstopknop

De motorstopknop (rood) stopt de motor wanneer de knop wordt ingedrukt

(8) Trim- en kantelschakelaar Het power- tnm- en kantelsysteem past de hoek van de buitenboordmotor aan ten opzichte van de spiegel. Als u de schakelaar "UP" (omhoog) indrukt, wordt de buitenboordmotor omhoog getrimd en vervolgens omhoog gekanteld. Als u de schakelaar "DN" (omlaag) indrukt, kantelt de buitenboordmotor naar beneden en trimt deze naar beneden. Wanneer de schakelaar wordt losgelaten, stopt de buitenboordmotor in de huidige positie.

LIP DN ÿ

(9) Gasfrictieregelaar Een

frictiemechanisme biedt instelbare weerstand tegen beweging van de afstandsbedieningshendel en kan worden ingesteld volgens de voorkeur van de machinist. Om de weerstand te vergroten, draait u de regelaar met de klok mee. Om de weerstand te verminderen, draait u de regelaar tegen de klok in

, ikÿ

Draai de gasfrictieafsteller niet te vast.

Als er te veel weerstand is, kan het moeilijk zijn om de afstandsbedieningshendel te bewegen, wat tot een ongeval kan leiden.

Afhankelijk van de combinatie van afstandsbediening en motor is de volgende functie mogelijk niet van toepassing op sommige modellen. Raadpleeg de gebruikershandleiding van de buitenboordmotor voor meer informatie

(1) Waarschuwingszoemer

De zoemer klinkt als de motor oververhit raakt, de motoroliedruk daalt (4-taktmotor) of de motorolietank bijna leeg raakt (2-taktmotor)

die wordt geactiveerd door de sensor die op de motor is geïnstalleerd

Als de waarschuwingszoemer klinkt, zet dan de motor af en controleer de koelwaterinlaat en de hoeveelheid motorolie. Keer vervolgens onmiddellijk en met lage snelheid terug naar de dichtstbijzijnde haven. Raadpleeg uw Yamaha-dealer.

(2) Neutraalschakelaar

De neutraalschakelaar voorkomt dat de motor start terwijl de versnelling in de stand staat. Wanneer de afstandsbedieningshendel in de vooruit- of achteruitstand staat, kan de motor niet worden gestart door de hoofdschakelaar te bedienen

4. AFSTANDSBEDIENING

POSITIONERING EN AFSTAND LENGTE VAN DE BEDIENINGSKABEL

, !mmmTc]

Een onjuiste selectie of installatie van een afstandsbedieningskast kan resulteren in een plotseling en onverwacht verlies van controle, wat kan resulteren in een ernstig ongeval. Raadpleeg uw Yamahadealer.

(1) Positie van de afstandsbedieningskast

De afstandsbedieningskast moet in een positie worden geplaatst waarin deze de werking van de e-mote-bedieningshendel en -schakelaars niet belemmert.

Zorg ervoor dat er geen obstakels zijn op het pad van de afstandsbedieningskabels

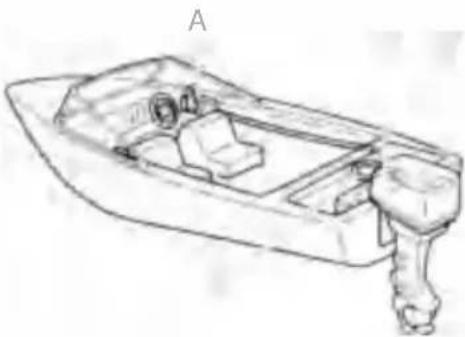

Meet de afstand vanaf punt "A" (het midden van de afstandsbedieningskast) tot het "C"-punt (het midden van de motor) via het "B"-punt (een hoek van de spiegel).). Voeg 1 m (3 ft) lengte toe om een lus in de motorput te maken

Plaats de kabels van de afstandsbediening en controleer dat ze zijn lang genoeg. Sluit de kabels aan op de motor en zorg ervoor dat ze de andere kabels niet hinderen. componenten wanneer het stuur volledig is gedraaid en de motor volledig omhoog is gekanteld

KENNISGEVING

Buig de afstandsbedieningskabel van het type 33C (standaard binnenkern) niet tot een diameter van 400 mm (16 inch) of minder, en de kabel van het type 33HPC (met lage wrijving) niet.

binnenkern) afstandsbedieningskabel met een diameter van 300 mm (12 inch) of minder.

Als u de kabel scherper buigt dan deze limiet, kan dit de levensduur van de kabel verkorten en de weerstand tegen de beweging van de afstandsbedieningshendel vergroten.

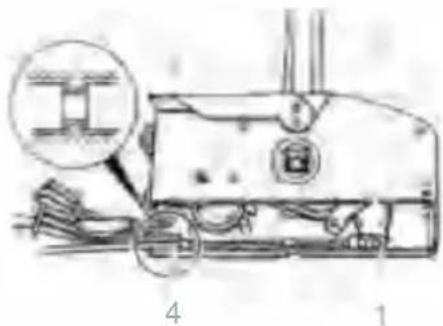

1) Knijp met uw vingers in de draadafdekking en trek eraan uit om te verwijderen.

2) Verwijder de twee schroeven en verwijder het achterpaneel (onderste).

Q zeven

1. Achterpaneel (onder)

3) Schroef de kabelverbindingen ongeveer 11 mm (0,4 in) over de uiteinden van de afstandsbedieningskabels, en draai de borgmoeren vast. Breng vóór het installeren van de kabelverbindingen de waterafstotende lijm aan (Yamaha Grease A) in de gaten in de kabelverbindingen

4) Steek de buitenste groef van de afstandsbedieningskabel erin om in de behuizingsklem te schuiven, zodat de groef aan het uiteinde over de rand in de behuizing past klem. Plaats het kabelverbindingsstuk over de pen aan het uiteinde van de schakel aÿm, en zet 1t vast met de circl1p

5) Fÿde originele doorvoertule in de klemgroef

1. Circllp

2. Schakelarm

3. Doorvoertule

4. Klemgroef

6) Sluit de afstandsbedieningskabel voor de gaskabel op dezelfde manier aan op de gasarm.

1. Afstandsbedieningskabel voor gaspedaal

2. Afstandsbedieningskabel voor schakelen

3. Borgring

7) Zet het achterpaneel (onder) vast met de twee schroeven en installeer de draadafdekking.

Achterpaneelschroef: 4

Nm, 0.4 kgf-m, 3.0 lb-ft

8) Nadat u de kabels van de afstandsbediening hebt aangesloten, installeer de afstandsbedieningskast in de eerder bepaalde positie met behulp van de fittingen. Het installeren van de afstandsbedieningskast is eenvoudig als de voormontagegaten vooraf zijn gemarkeerd met behulp van de montagegaten van de afstandsbedieningskast.

9) Raadpleeg de toepasselijke servicehandleiding en sluit de afstandsbedieningskabels voor zowel het schakelen als het gaspedaal en de kabelbomen aan op de motor. Zet bij het aansluiten de afstandsbedieningshendel in de neutrale stand en plaats de neutrale gashendel in de volledig gesloten stand

10) Door de afstandsbedieningshendel een paar keer te bedienen, controleert u of wanneer de hendel 1s naar voren of naar achteren wordt gedraaid totdat deze één keer stopt (ongeveer 32°), de versnelling schakelt, en dat wanneer de hendel verder van deze positie naar voren wordt gedraaid, de gasklep gaat volledig open. Zorg er vervolgens voor dat wanneer de afstandsbedieningshendel in de neutrale stand wordt teruggezet, de gasklep aan de motorzijde volledig gesloten is. Indien niet volledig gesloten, pas dan de posities van de kabelverbindingen aan de motorzijde aan en installeer ze opnieuw.

yyWARNING

De kabelverbindingen aan de motorzijde moeten minimaal 8 mm (0,3 in) over de afstandsbedieningskabels worden geschroefd.

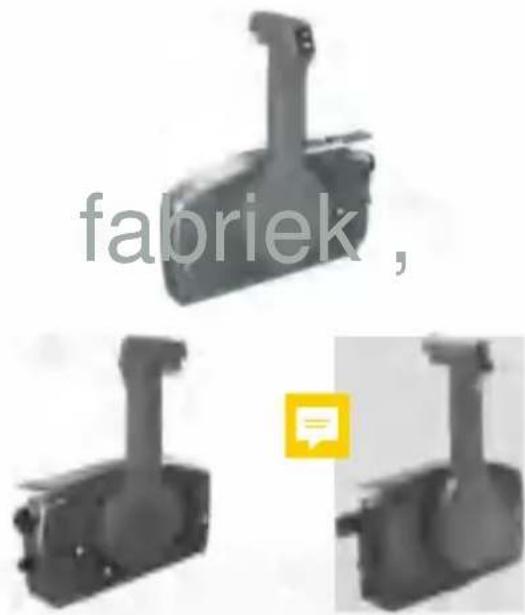

Deze afstandsbedieningskast kan de afstandsbedieningshendel in de tegenovergestelde positie zetten, zoals hieronder weergegeven. Bovendien kan de handgreep in de omgekeerde richting worden gezet. Volg de procedure voor herpositionering

fabriek,

A. Positie van originele afstandsbedieningshendel B. Verplaatste afstandsbedieningshendel en handgreep C. Verplaatste afstandsbedieningshendel

TIP

Stappen 4), 6) tot 9), 11) tot 13) zijn niet nodig als de handgreep 1 niet opnieuw is gepositioneerd

1) Knijp met uw vingers in de draadafdekking en trek deze naar buiten om deze te verwijderen.
2) Draai met behulp van een dopsleutel (12 mm) de bout.

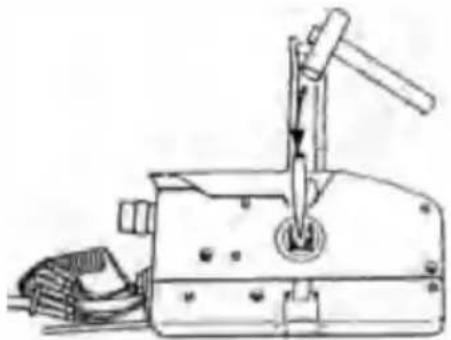

3) Plaats een drevel op de boutkop en verwijder de afstandsbediening door erop te tikken met een hamer hendel uit de afstandsbedieningskast.

KENNISGEVING

Zorg ervoor dat u de kabels van de trim- en kantelschakelaars niet beschadigt.

4) Verwijder het deksel van de afstandsbedieningshendel en verwijder de kabels van de trimbekrachtiging en de opklapschakelaar uit de geleider van de afstandsbedieningshendel. 5)

Verwijder de twee schroeven en de neutraalvergrendelingshouder.

6) Verwijder de schroef en de neutrale vergrendelingstrekker.

TIP

Zorg ervoor dat u de spnng niet laat vallen

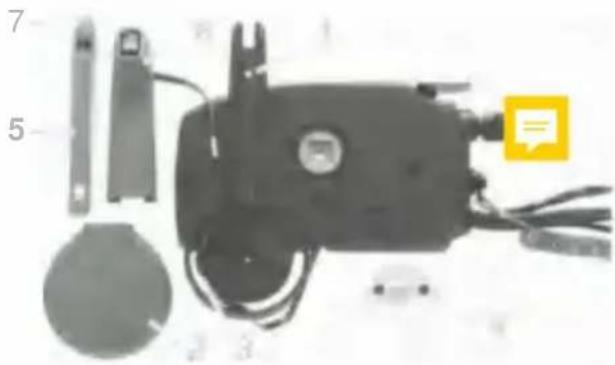

7) Verwijder de twee schroeven en trek de handgreep van de afstandsbedieningshendel.

1. Afstandsbedieningshendel
2. Afdekking afstandsbedieningshendel
3. Kabels trim- en opklapschakelaar 4. Neutraalvergrendelingshouder
4. Neutraalvergrendelingstrekker 6.
   Greep 7.
   Veer

8) Draai de handgreep om en plaats deze in de afstandsbediening trohendel en zet deze vast met twee schroeven
9) Installeer de neutrale interlocktrekker met de schroef.
10) Draai de afstandsbedieningskast om en zet de neutrale slothouder vast met twee schroeven.

Schroeven

Greepschroef :

3 Nm, 0,3 kgf-m, 2,2 lb-ft

Neutraalvergrendelingstrekkerschroef 3

Nm, 0,3 kgf-m, 2,2 lb-ft

Neutrale slothouderschroef

4 Nm, 0,4 kgf-m, 3,0 lb-ft

11) Lijn de kabels van de trim- en kantelschakelaars in de bovenste, met tape bedekte positie uit met het uiteinde van de handgreep, en de middelste, met tape bedekte positie met de uitgang van de spiraalvormige gleuf.

12) Installeer de kabels van de trimbekrachtiging en de kantelschakelaar tussen deze positioneringstapes in de spiraalvormige

KENNISGEVING

- Zorg ervoor dat de kabels van de trim- en kantelschakelaar niet tussen de afstandsbedieningshendel en de handgreep bekneld raken. • Zorg

ervoor dat de plaat aan het onderste uiteinde van de kabels van de trim- en kantelschakelaar naar boven wijst en dat de kabels van de trim- en kantelschakelaar niet gedraaid zijn.

13) Installeer de neutraalvergrendelingstrekker en het deksel van de afstandsbedieningshendel op de afstandsbedieningshendel.

14) Installeer de afstandsbedieningshendel en zet deze vast met de bout en ring vanaf de achterkant.

Afstandsbedieningshendelbout

13 Nm, 1,3 kgf-m, 9,6 lb-ft

Zorg ervoor dat het overtollige deel van de voedingskabels en de kantelschakelaarkabels in de doos wordt geplaatst, zodat de kabels niet gedraaid of los komen te zitten tijdens het installeren van de draadafdekking.

7. WIJZIG VAN HET PUSH-TO-OPEN-GASTYPE NAAR DE TREK-TO-OPEN-GASTYPE

Met de afstandsbedieningskast kunt u overschakelen van het push-to-open-gaskleptype naar het pull-to-open-gaskleptype door enkele interne onderdelen en hun pos1-

In

deze instructies wordt de procedure uitgelegd voor het overschakelen van het push-to-open-gaskleptype naar het pull-to- open-gaskleptype.

Als het daarom moet worden gewijzigd van het pull-to-open-type naar het push-to-open- type, draait u de procedure eenvoudigweg om

KENNISGEVING

Wanneer u onderdelen opnieuw installeert, breng dan waterbestendig vet (Yamaha Grease A) aan op de bewegende onderdelen.

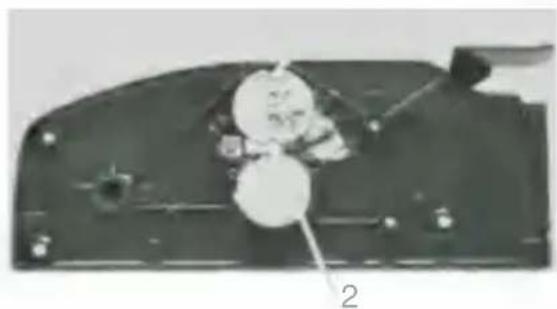

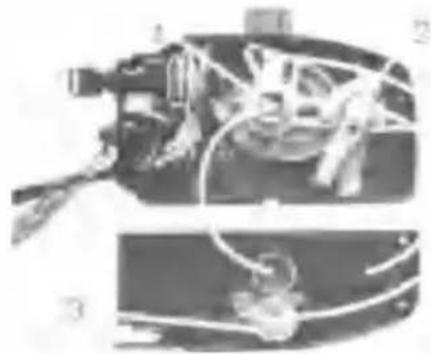

1. Gaskleparm voor trek-open-gaskleptype 2. Gaskleparm voor druk-open-gaskleptype

1) Knijp met uw vingers in de draadafdekking en trek eraan uit om te verwijderen

2) Verwijder de vijf schroeven en verwijder zowel de achterbehuizing (boven) als het achterpaneel (onder)

1. Achterbehuizing (boven)

2. Achterpaneel (onder)

3) Verwijder de twee schroeven waarmee de nulleider vastzit gashendel en verwijder de gaskleptrommel. Draai de trommel 180°, en installeer het opnieuw met de dezelfde schroeven

TIP

Zorg ervoor dat de wals er niet door veerkracht uit springt

Gasklepschroef.

4 Nm, 0,4 kgf-m, 3,0 lb-ft

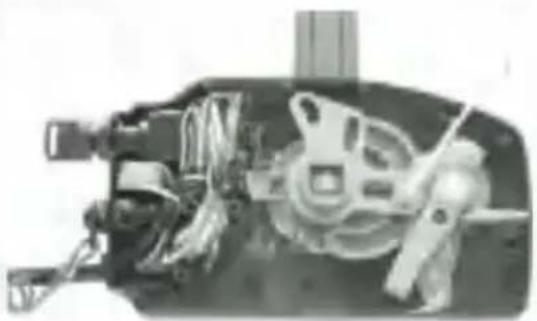

4) Verwijder de gasarm voor het push-to-open-gaskleptype en installeer de gasarm voor het pull-to-open-gaskleptype

TIP

Zorg ervoor dat u de nokkenrol die aan de nok is bevestigd, niet kwijtraakt gasarm.

5) Lijn de hoofdas en de gasarmas uit met de groeven, lijn de aandrijfpen uit met de gleuf en zet de achterste behuizing (bovenste) vast met de drie schroeven.

Achterste

behuizingsschroef: 4 Nm, 0,4 kgf-m, 3,0 lb-ft

1. Hoofdas

2. Gasklepas 3. Aandrijfpen

6) Zet het achterpaneel (onder) vast met de twee schroeven en installeer de draadafdekking

Achterpaneelschroef

4 Nm, 0,4 kgf-m, 3,0 lb-ft

y Liefde

1. Achterpaneel (onder)

8. GASKLEP-OPENING AANPASSING ACHTERUIT

1) Verwijder de draadafdekking, verwijder de schroeven, en verwijder de achterste behuizing (bovenste) en achterkant paneel (onder).
2) Draai de borgmoer los en stel de gasklep af door aan de stelbout te draaien. Door de stelbout naar links te draaien wordt de gasopening groter, door deze naar rechts te draaien wordt de opening kleiner.

Als de omgekeerde gasklepopening te groot is, kan dit leiden tot een fout in de bediening. Stel de afstandsbedieningshendel zo in dat deze niet meer dan 60° naar achteren draait.

I k' y' yy yy 1 2

1. Stelbout 2. Borgmoer

3) Draai na het afstellen de afstelbout en borgmoer vast.

Stelbout, borgmoer 4 Nm, 0,4 kgf-m, 3,0 lb-ft

4) Installeer zowel de achterbehuizing (boven) als het achterpaneel (onder) met een schroef en installeer de draadafdekking.

9. AFSTANDSBEDIENING VOOR TWEE-MOTOR

Combineer voor tweemotorige toepassingen twee afstandsbedieningskasten met behulp van de dubbele bevestigingsset (P/N 703-48290-01)

1ÿ 4 2 3 4 5 -6

1. Schroef
2. Afstandsstuk
3. Verbreding
   4.

Sluitring 5. Moer 6. Afstandsbedieningskast

10. OPMERKING OVER OPSLAG

Volg de onderstaande instructies als u de afstandsbedieningskast voor langere tijd opbergt. 1) Verwijder de kabelverbindingen en breng waterbestendig vet (Yamaha-vet A) aan op het schroefdraadgedeelte van de binnenkabel.

2) Breng ook waterbestendig vet aan (Yamaha vet A) op de binnenste delen van de afstandsbedieningskast, vooral op de contactoppervlakken van bewegende delen. Als er roest wordt aangetroffen, verwijder deze dan en breng het vet aan (Yamaha-vet A)
3) Vermijd zoveel mogelijk het buigen van de kabels in een lus. Maar als ze in een lus moeten worden gelegd, moet de lusdiameter meer dan 1 m (40 inch) zijn.
4) Kies een droge plaats voor opslag

Dit product valt onder de bepalingen van de Europese richtlijn 2012

/19/EU. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product gescheiden moet worden ingezameld in de afvalcontainer

Europeese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, zijn dat mogelijk niet weggegooid met het normale huisvuil, maar moet naar een

inzamelpunt voor recycling van elektrische en elektronische apparaten.
