GEBRUIKSAANWIJZING 881170A15 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. "Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

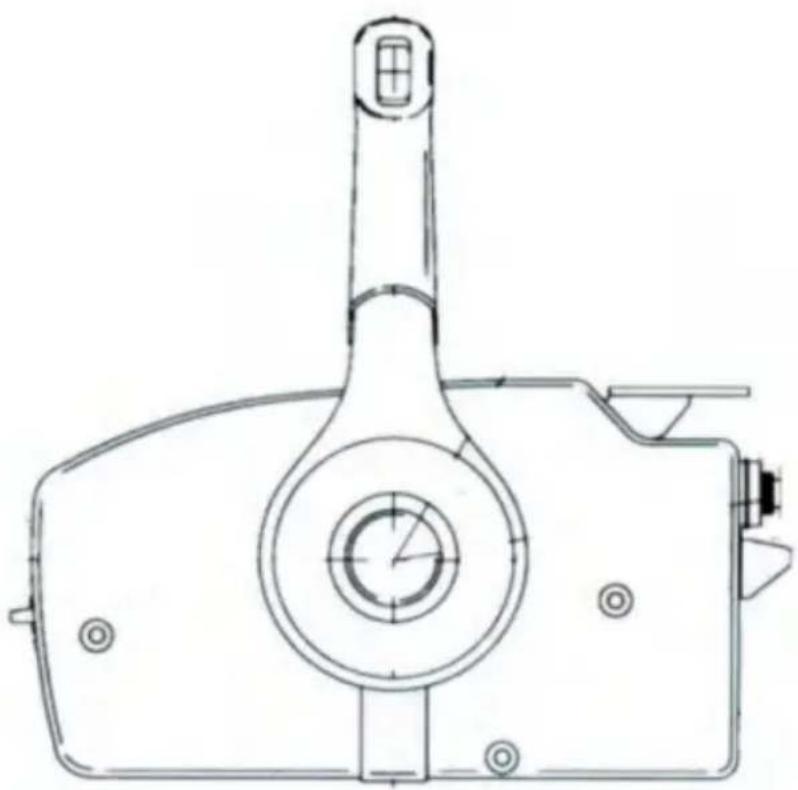

BUITENBOORDMOTOR AFSTANDSBEDIENING

CONTROLEKAST

MODEL: 881170A13 / 881170A15

Heeft u productvragen? Technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en EW-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

ZIJMONTAGE AFSTANDSBEDIENING \_ \_ INSTALLATIE- EN BEDIENINGSHANDLEIDING

BELANGRIJK: Dit document is een leidraad voor onze dealers, botenbouwers en bedrijfsservices personeel bij de juiste installatie of service van onze producten. Als u niet bent opgeleid _ in de aanbevolen onderhouds- of installatieprocedures voor deze of vergelijkbare Mercury Voor maritieme producten dient u de werkzaamheden te laten uitvoeren door een erkende technicus van Mercury Marine- dealer . Onjuiste installatie of onjuist onderhoud van het Mercury- product kan resulteren in schade aan het product of persoonlijk letsel bij degenen die het product installeren of bedienen .

OPMERKING : Plaats deze instructies na voltooiing van de installatie bij het product toekomstig gebruik van de eigenaar .

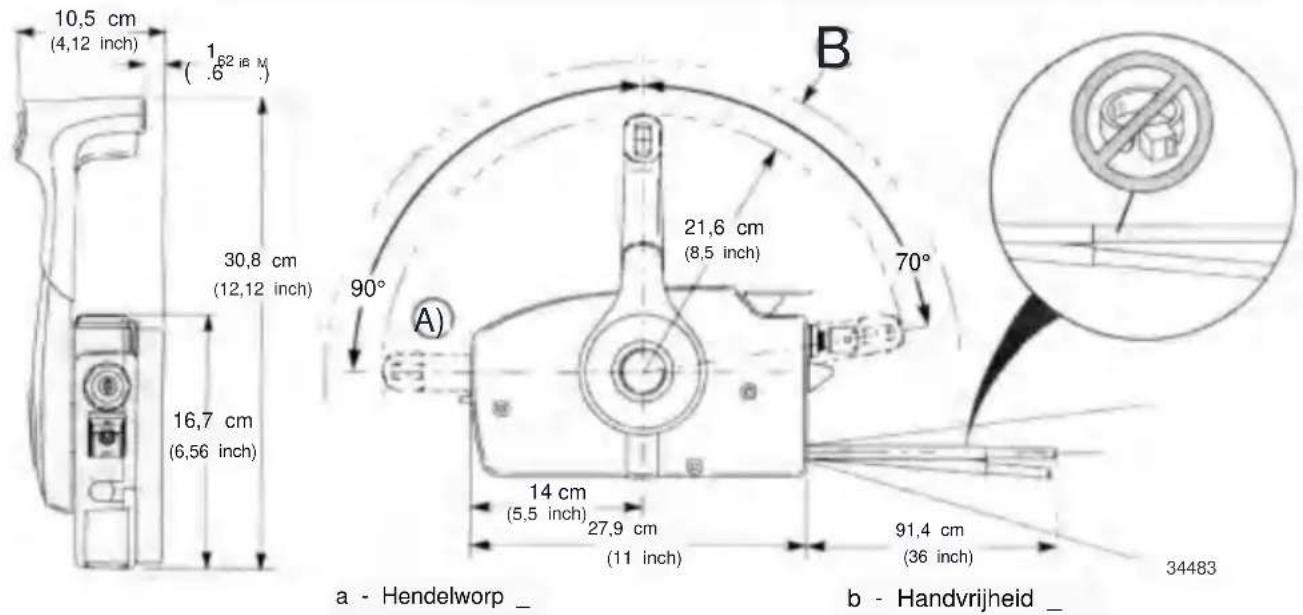

Installatie van afstandsbediening

De afstandsbediening moet worden gemonteerd op een harde, vlakke ondergrond van minimaal 6,3 mm (1/4 inch) . dik.

BELANGRIJK : De besturingskabels moeten onafhankelijk van elkaar kunnen bewegen. _ _ Gebruik geen ankers, klemmen, kabelbinders en zet geen harnassen of andere voorwerpen vast binnen een straal van 91,4 cm (36 inch) van de besturingskabels die uit de afstandsbedieningsmodule komen.

Onderdelen lijst

Nee	Componenten	Afbeelding	Aantal
1	Sleutel		2
2	Lanyardkoord/clip		1
3	Kabelbinders		11
4	Schroef (M6*110mm)		3
5	Wasmachine		3
6	Moer (M6)		3
7	Montageplatform		1
8	Gebruik Handmatig		1

INSTALLATIE- EN BEDIENINGSHANDLEIDING VOOR ZIJMONTAGE AFSTANDSBEDIENING

De bedieningshendel opnieuw positioneren voor montageoppervlak aan bakboordzijde ( indien nodig )

OPMERKING : Als de boot is ontworpen met een montageoppervlak aan bakboordzijde voor de afstandsbediening, moet de bedieningshendel naar de andere kant worden verplaatst. Zie het volgende _ procedure voor het opnieuw positioneren van de bedieningshendel.

a

a - Montageoppervlak aan bakboordzijde

b- Montageoppervlak aan stuurboordzijde _

1. Zet de bedieningshendel in de neutrale stand . 2.

Wrik de middenafdekking van de bedieningshendel los . Verwijder de draadafdekking op de voeding trimmodellen .

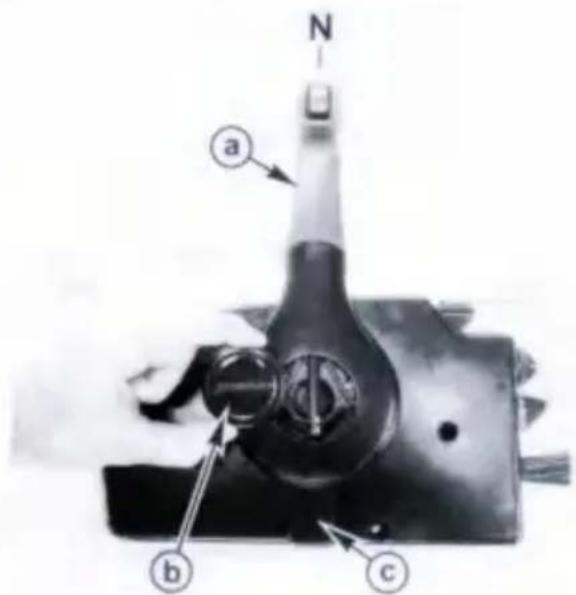

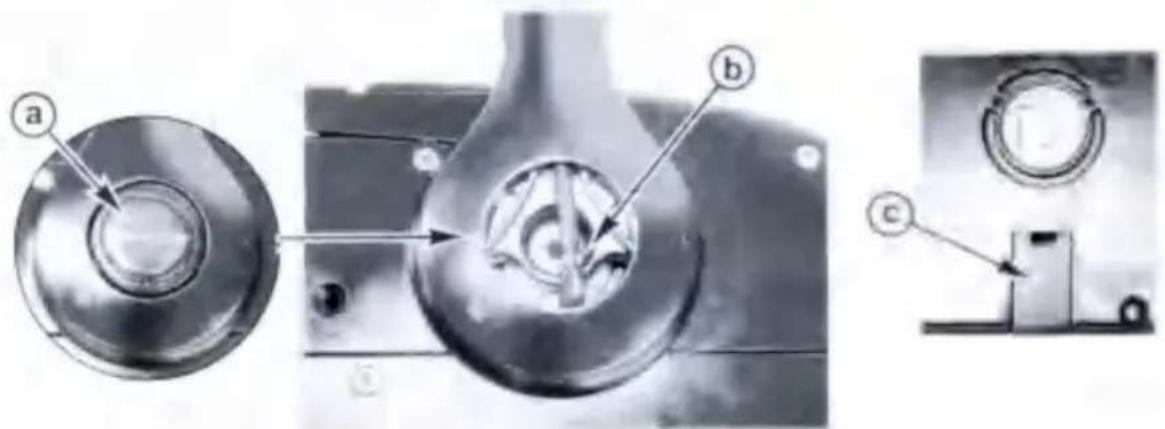

N a b c

a - bedieningshendel - neutrale stand b - middenafdekking _ _
C - Draadafdekking _

INSTALLATIE- EN BEDIENINGSHANDLEIDING MET ZIJMONTAGE

1. Draai de bevestigingsbout van de bedieningshendel vier slagen los. Tik op de bout om deze los te maken bedieningshendel. Verwijder de bout, de platte ring en de bedieningshendel.

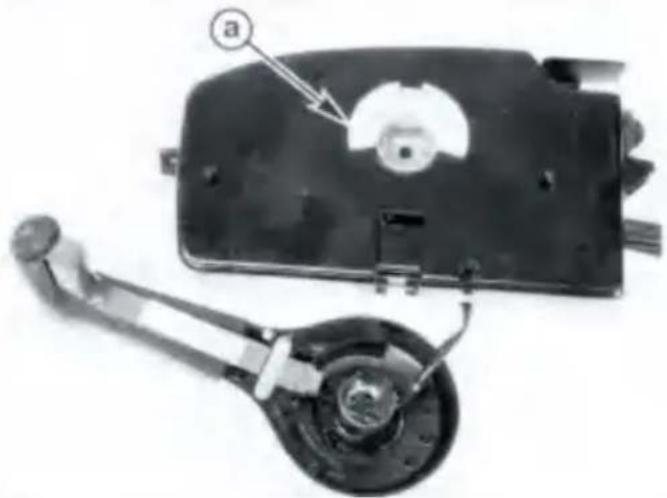

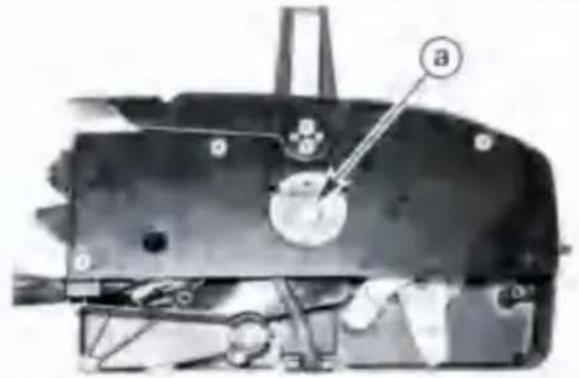

1. Verwijder de neutrale slothouder en verplaats deze naar de andere kant. Draai de schroeven met het voorgeschreven aanhaalmoment.

a - Neutrale slothouder _

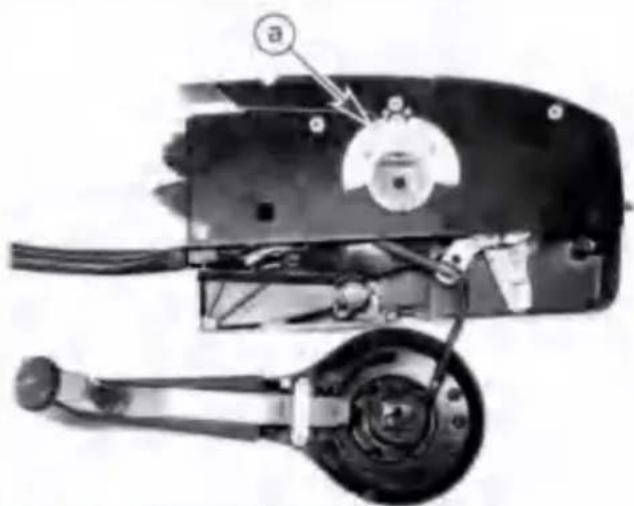

a - Neutraalslothouder - verplaatst _ _

SIDEMOUNT AFSTANDSBEDIENINGINSTALLATIE- EN BEDIENINGSHANDLEIDING

Beschrijving	Nm	lb.in.	Een. ft.
Schroef waarmee de neutrale slothouder is bevestigd (2)	3.9	35

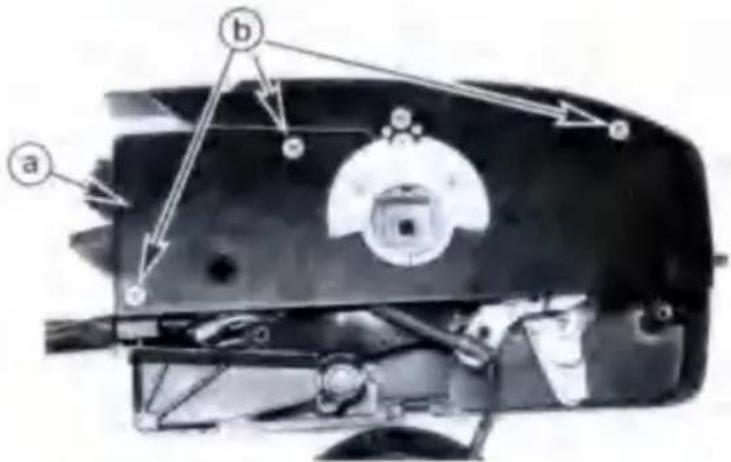

1. Powertrim - modellen - Verwijder de bovenste afdekking door de drie schroeven te verwijderen

a - bovenste
deksel b - schroef (3)

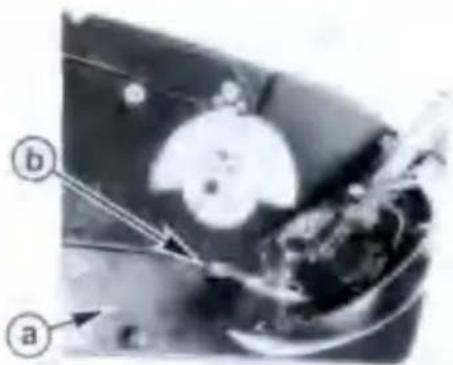

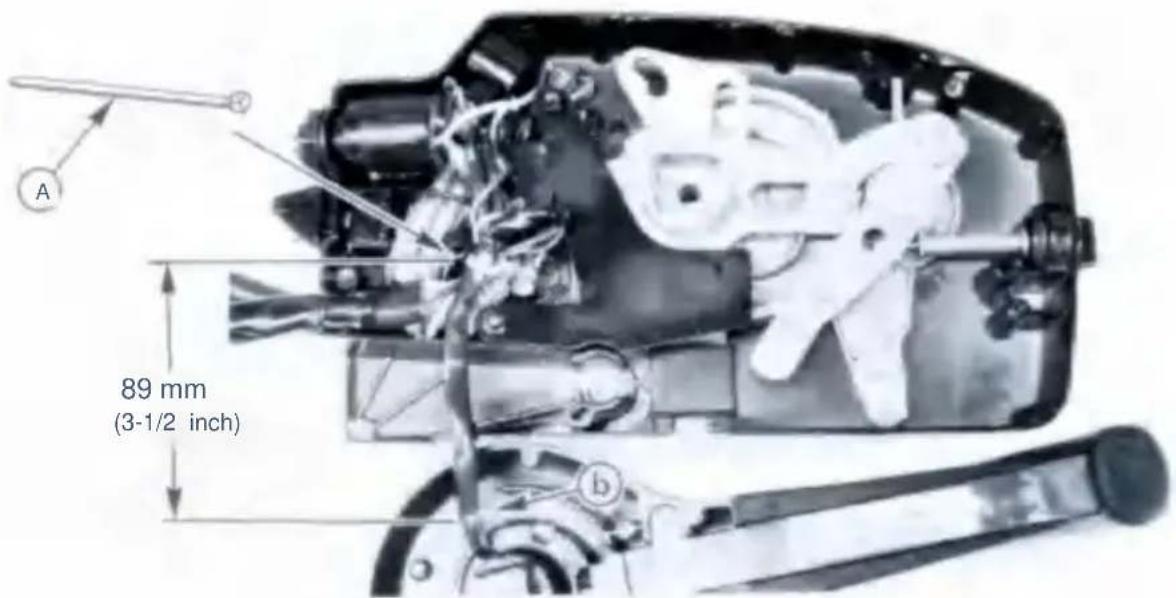

1. Modellen met trimbekrachtiging - Verwijder de overtollige speling in de bedrading van de trimschakelaar door deze vast te draaien de bedrading van de trimschakelaar met een kabelbinder aan de binnenbedrading, zoals afgebeeld. De draadlengte van de kabelbinder tot de metalen draadbeschermer moet ongeveer 89 mm zijn (3-1/2 inch).

BELANGRIJK: Verwijder de overtollige speling in de bedrading van de trimschakelaar, zoals afgebeet. Dit voorkomt dat interferentie met de bedieningskabels en overtollige bedrading de bedieningshendel binnendringt. ____

b- Metaaldraadbeschermer _ _

VOORZICHTIGHEID

Vermijd een kortsluiting die kan resulteren in een elektrische storing van de motor. Leid, verpak of duw geen overtollige bedrading van de trimschakelaar in de bedieningshendel. Overtollige bedrading in de buurt van de handgreep kan tegen de handgreep slijten en kortsluiting veroorzaken.

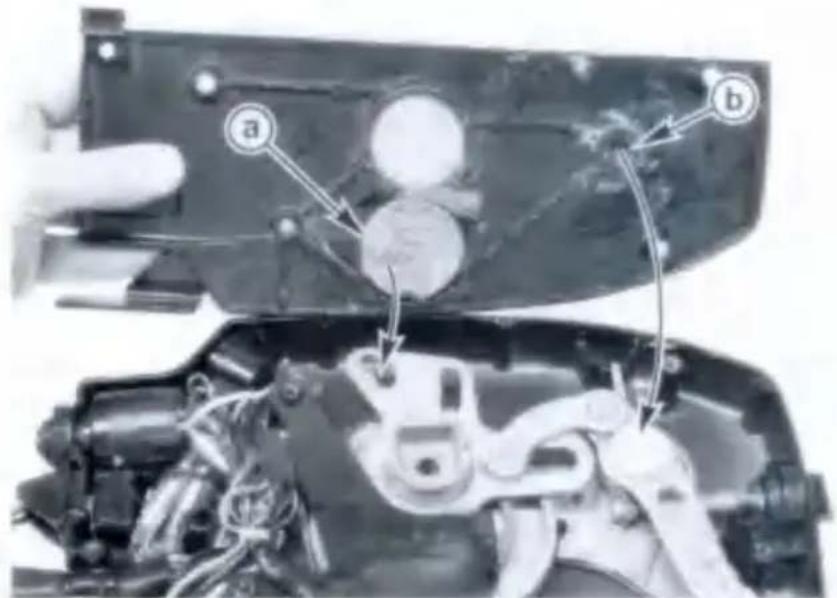

1. Modellen met trimbekrachtiging - Lijn het rol- en busgat op de bovenste afdekking uit met de gleuf en de nylon bus in de afstandsbediening . Het optillen van de snel- stationairhendel kan helpen om de rol uit te lijnen met de sleuf. Plaats het bovenste deksel terug met drie schroeven. Draai de schroeven vast met het voorgeschreven aanhaalmoment.

Beschrijving _	Nm	pond in .	Eén.ft.
Schroef bovenste deksel (3)	4.9	43

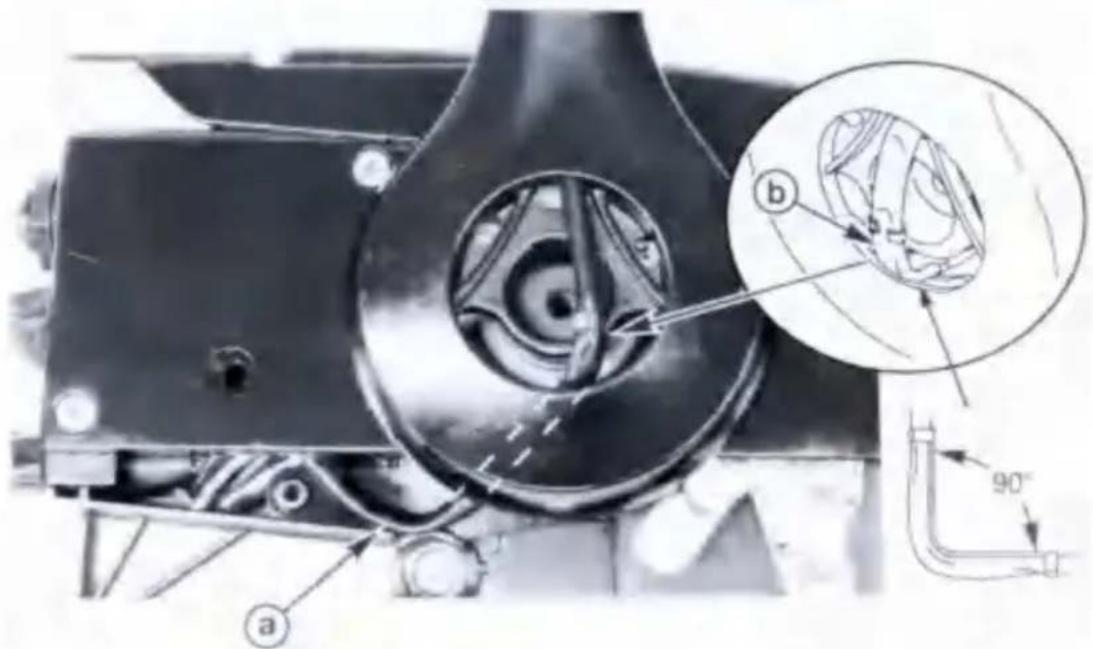

1. Modellen met elektrische trim - Buig de metalen draadbeschermer zodat deze een hoek van 90 graden maakt. Installeer tijdelijk de hendel en controleer of de bedrading van de trimschakelaar de juiste lengte heeft wordt blootgesteld, zoals weergegeven. Zorg ervoor dat de metalen draadbeschermer in het midden zit handgreep en er mag geen overtollige bedrading van de trimschakelaar in de handgreep worden geleid of geduwd.

a - De juiste hoeveelheid bedrading van de trimschakelaar ligt bloot

b - Metaaldraadbeschermer - buig tot 90 graden _ _

1. Installeer de schakel- en gaskabels . Zie Schakel- en gaskabel installeren _ _

10.Installeer de onderste afdekking met twee schroeven. Leid bij trimbekrachtigingsmodellen de trimdraden ____ door de draadgleuf . Draai de schroeven vast met het voorgeschreven aanhaalmoment.

Beschrijving	Nm	lb. in.	Een.ft.
Schroef onderste behuizingsdeksel (2)	4.9	43

1. Installeer de bedieningshendel op de afstandsbediening met de montagebout en platte ring . __ Plaats de metalen draadbeschermer zo dat deze de bedrading van de trimschakelaar bescherm tegen wrijven tegen de naaf van het handvat. Draai de bevestigingsbout vast tot de gespecificeerde wa koppel.

2. Bedien de bedieningshendel over het volledige bewegingsbereik om er zeker van te zijn dat deze niet vastloopt of wrijving tegen de bedrading bestaat.

3. Plaats de middenafdekking van de handgreep en de draadafdekking terug.

b - Metaaldraadbeschermer - gepositioneerd in de richting van de naaf

c - Draadafdekking _

Beschrijving	Nm	pond in.	Een. ft.
Bevestigingsbout bedieningshendel _ _	16.9	150

Raadpleeg de Mercury Precision Parts Accessoiresgids voor de beschikbare schakel- en _ gaskabels voor uw toepassing. Voor deze bediening is het gebruik van Mercury/Quicksilver schakel- en gaskabels vereist.

BELANGRIJK: De kabels van de afstandsbediening moeten de juiste lengte hebben. Scherpe bochten in de kabels die te kort zijn, kunnen knikken tot gevolg hebben. Te lange kabels zijn onnodig bochten en/of lussen. Beide omstandigheden zorgen voor extra spanning op de kabels.

Schakel- en gaskabel installeren \_

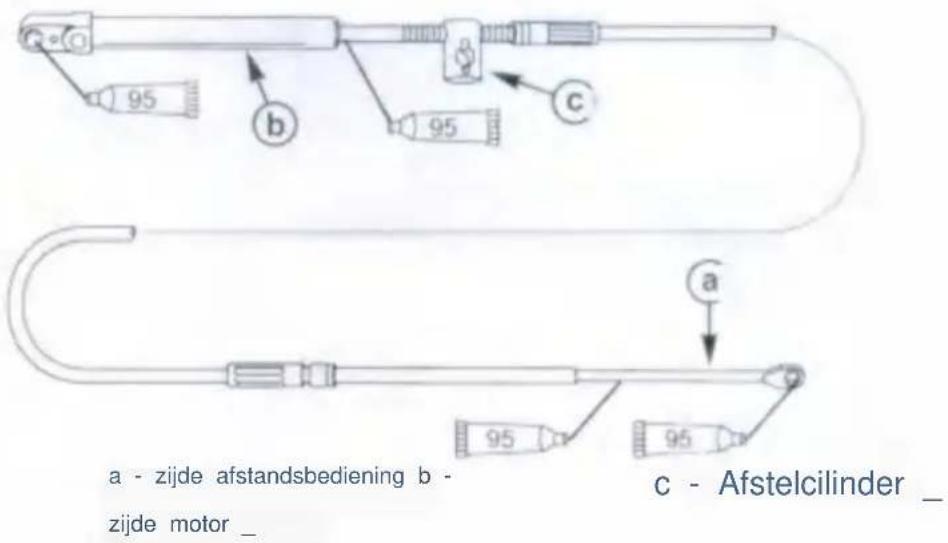

1. Smeer de schakel- en gaskabels met 2-4-C met Teflon.

a - zijde afstandsbediening b - zijde motor _ b c a c - Afstelcilinder _

ZIJMONTEERDE BEDIENING INSTALLATIE- EN BEDIENINGSHANDLEIDING

Buisreferentienr. _	Beschrijving	Waar gebruikt	Onderdeelnr.
	2-4-C met teflon	Smeerpunten schakelkabel en gaskabel _ _ _	92-802859A 1

BELANGRIJK : Powertrimmodellen - Plaats de schakel- en gaskabels onder de trim _ _ schakel draden.

OPMERKING : De borgmoer en kabelborgpen hoeven hiervoor niet volledig te worden verwijderd __ installatie van het kabeluiteinde .

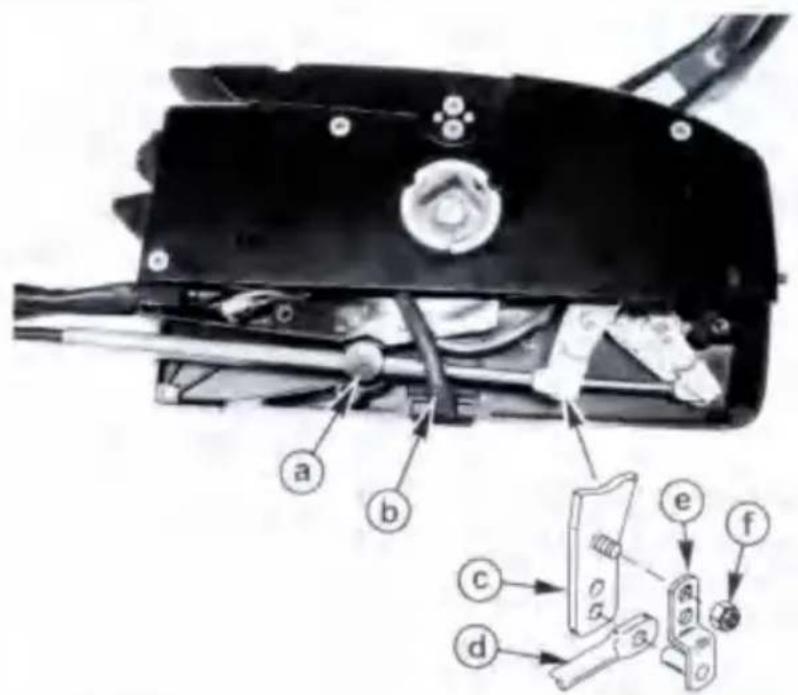

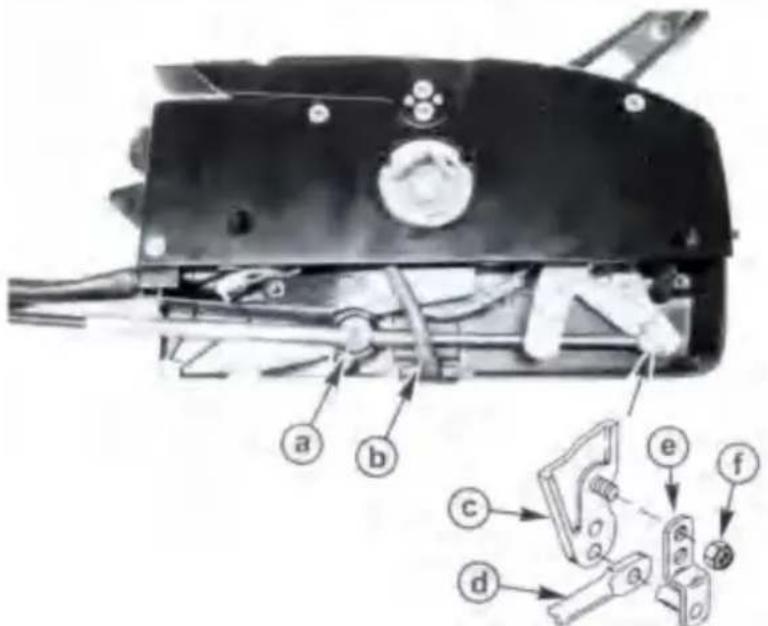

1. Plaats de schakelkabelton in de zak. _ Bevestig de schakelkabel in het onderste gat __ de schakelarm met de kabelborgpen, zoals afgebeeld. Zorg ervoor dat de pin in het gat gaat in de schakelarm. Draai de borgmoer vast met het voorgeschreven aanhaalmoment.

a - vatzak b - bedrading trimschakelaar _ _ C - Schakelarm _

d - Schakelkabel e - Kabelborgpen f - Borgmoer ____

1. Plaats de gaskabelton in de uitsparing. _ Bevestig de gaskabel aan het onderste gat in de gasarm met de kabelborgpen, zoals afgebeeld. Zorg ervoor dat de pen erin gaat het gat in de gasarm. Draai de borgmoer vast met het voorgeschreven aanhaalmoment.

a - vatzak b - bedrading trimschakelaar c - gaskleparm ____

Beschrijving	Nm	pond in.	Een. ft.
Borgmoer voor kabelborgpen	4.9	43

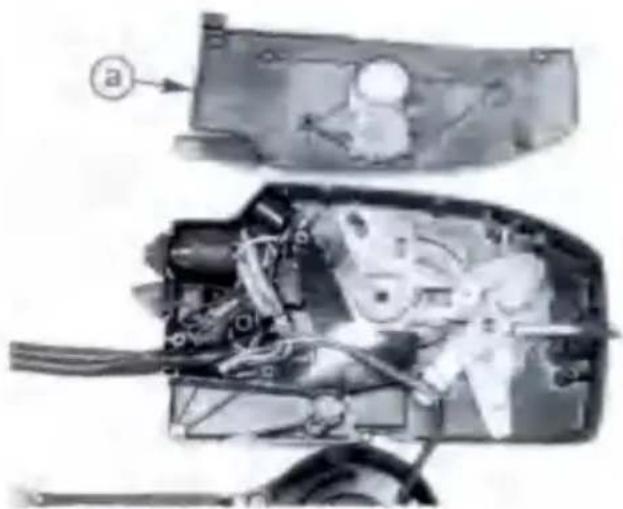

1. Installeer het onderste behuizingsdeksel met twee schroeven. Draai de schroeven vast tot de aangegeven waarde koppel.

a - onderste behuizingsdeksel b - schroef (2)

Beschrijving_	Nm	pond in.	Een. ft.
Schroef onderste behuizingsdeksel (2)	4.9	43

De afstandsbediening installeren 1. De

afstandsbediening moet worden gemonteerd op een harde, vlakke ondergrond van minimaal 6,3 mm breed. (1/4 inch) dik.

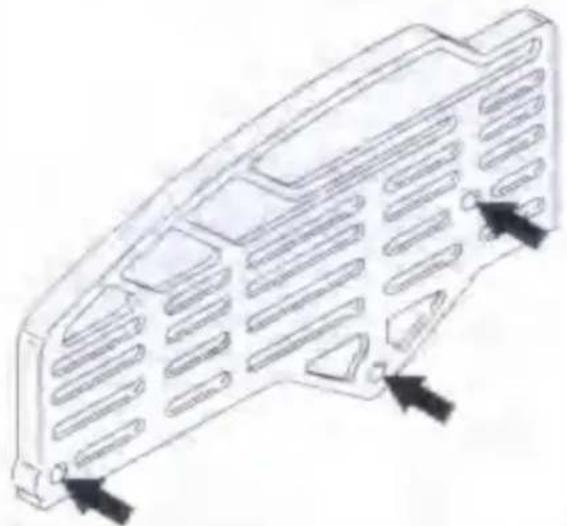

1. Gebruik het montageplatform als sjabloon om drie gaten met een diameter van 6,3 mm (1/4 in.) door het montageoppervlak te markeren en te boren. Als u bevestigingsmiddelen met goede moeren gebruikt, boor dan drie gaten met een diameter van 14,3 mm (9/16 inch) door het montageoppervlak.

OPMERKING: Voor installatie van afstandsbediening zonder toegang achter het montagegebied kunnen bevestigingsmiddelen met goede moeren worden gebruikt in plaats van borgmoeren om de bediening aan de boot te bevestigen.

1. Draai een van de montageschroeven in de putmoer. Plaats de putmoer met flens tegen het buitenoppervlak van het montageplatform.

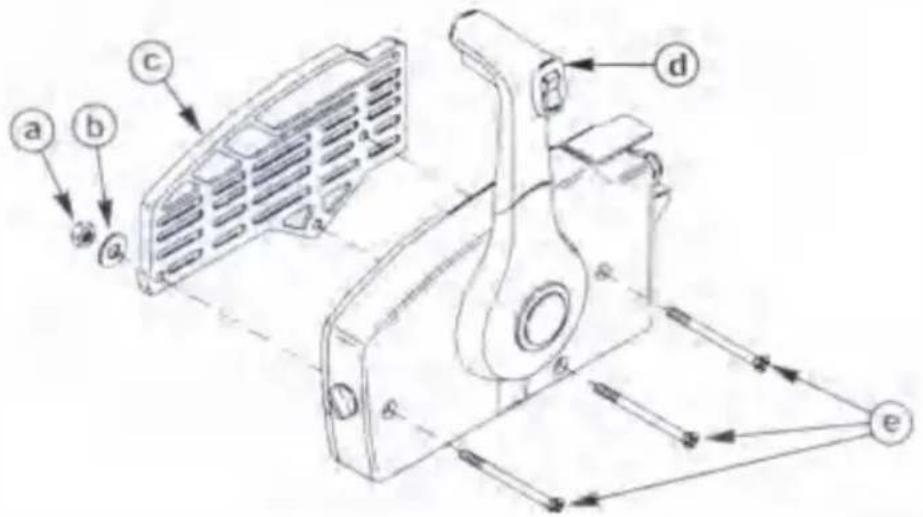

1. Installeer de schroeven via de afstandsbediening en bevestig ze aan het montageplatfon met ringen en moeren of met de putmoeren. Veilig vastdraaien.

OPMERKING: Items "a" en "b" kunnen worden vervangen door noten

Afstandsbedieningsfuncties ____

1. Bedieningshendel : Til de neutrale ontgrendeling op en schakel met een stevige, snelle beweging naar de versnelling. Ongeveer de eerste 32° van de verplaatsing van de bedieningshendel ( vanuit de neutrale stand) zorgt ervoor dat de versnellingen worden geschakeld, terwijl de rest van de verplaatsing van de bedieningshendel het gaspedaal naar voren schuift.

2. Vrijgave van neutrale vergrendeling : De neutrale vergrendeling voorkomt dat de afstandsbediening per ongeluk wordt verschoven bediening vanuit de neutrale positie. De neutrale ontgrendeling moet worden opgetild om de vergrendeling te kunnen verschuiven afstandsbediening .

3. Trimschakelaar : Wordt gebruikt om de motor te trimmen en de motor op de gewenste hoogte te brengen voor gebruik op een trailer of in ondiep water .

4. Hendel voor snel stationair draaien : Helpt bij het starten van een koude motor (met carburateurs) . koud is , zet de bedieningshendel in neutraal en trek de hendel omhoog. Dit zorgt voor een hoger toerental voor het starten van een koude motor. De hendel voor snel stationair draaien kan alleen omhoog worden gebracht als u de bedieningshendel gebruikt staat in neutraal.

5. Ontstekings-/ chokeschakelaar: Start de motor door de contactsleutel rechtsom naar de te draaien "START" -stand. Bij modellen met choke wordt door het indrukken van de contactsleutel de choke geactiveerd. Laat de contactsleutel los en laat de schakelaar terugkeren naar de "RUN" -stand. Stop de motor door de contactsleutel linksom naar de stand "UIT" te draaien. a Aan/uit-
   schakelaar, motoren met handmatige start : Zet de schakelaar omhoog wanneer u de motor start . Druk de schakelaar naar beneden om de motor uit te zetten
6. Regelknop voor gasfrictie : Pas de wrijving van de gasklep aan door aan de knop te draaien met de klok mee om de wrijving te vergroten, of tegen de klok in om de wrijving te verminderen.
7. Kabelboomaansluiting voor toerenteller : Biedt een handige aansluiting voor het aansluiten van toerenteller-instrumentatie
8. Stekker voor toerentelleraansluiting : Steek deze in de toerentelleraansluiting als er geen toerenteller of andere instrumenten worden gebruikt .
9. Noodstopschakelaar: Het doel van een dodemansschakelaar is het uitschakelen van de moto wanneer de bestuurder ver genoeg van de bestuurdersplaats af beweegt (zoals bij het per ongeluk uitwerpen uit de bestuurdersplaats) om de schakelaar te activeren.
10. Sleutelkoord /clip: Sluit het koord of de clip aan op de dodemansschakelaar en bevestig het andere uiteinde van het koord aan de bestuurder van de boot . Met de juiste lengte van het koord kan er enige bewegingsvrijheid , maar is voorzien van een dodemansschakelaar om de motor uit te zetten als de bestuurder van de boot heeft geen toegang meer tot de bedieningselementen.

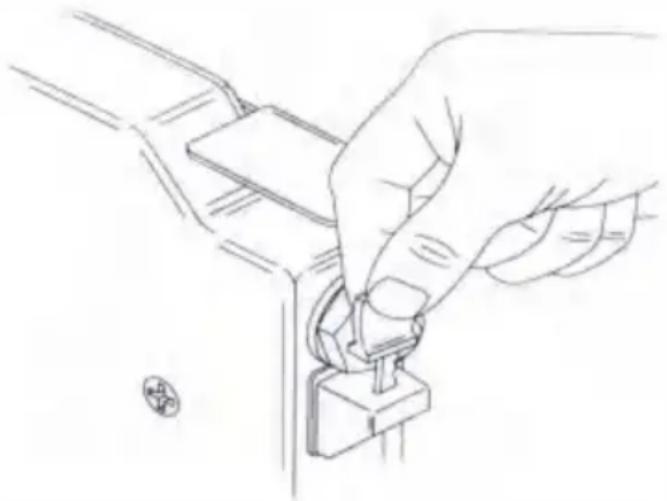

    1 1. De motor kan worden gestart, met of zonder gemonteerde clip, door op het koord te drukken stopschakelaar omhoog naar de "RUN"-positie. Duw indien nodig de schakelaar omlaag om hem opnieuw te installeren de clip.

Lanyard - stopschakelaar

Het doel van een dodemansschakelaar is om de motor uit te schakelen wanneer de bestuurder beweegt _ ver genoeg verwijderd van de bestuurderspositie (zoals bij het per ongeluk uitwerpen vanuit de bestuurderspositie ) om de schakelaar te activeren . Buitenboordmotoren met stuurknuppel en sommige afstandsbedieningen zijn uitgerust met een dodemansschakelaar . ____ Er kan een dodemansschakelaar worden g accessoire - meestal op het dashboard of aan de zijkant naast de bestuurdersplaats

Het koord is een koord dat gewoonlijk 122 - 152 cm (4 - 5 voet) lang is wanneer het wordt uitgerekt, met aan het ene uiteinde een element dat in de schakelaar kan worden gestoken en aan het andere uiteinde een kliksluiting voor bevestiging aan de aandrijving. Het koord is opgerold om de rusttoestand zo kort mogelijk te n om de kans op verstrikking van het koord met voorwerpen in de buurt zo klein mogelijk te maken. De uitgestrekte lengte is zo gemaakt dat de kans op onbedoelde activering wordt geminimaliseerd als de

bestuurder ervoor kiest om zich te verplaatsen in een gebied dichtbij de normale bestuurderspositie. Als het Als het gewenst is een korter koord te hebben, wikkel het koord dan om de pols of het been van de bestuurder of leg een knoop in het koord.

a b RUN C F=

a - Draagkoord _
b - Noodstopschakelaar _ _

Lees de volgende veiligheidsinformatie voordat u doorgaat.

Belangrijke veiligheidsinformatie : Het doel van een dodemansschakelaar is om de motor te stopp wanneer de bestuurder ver genoeg van de bestuurderspositie af beweegt om de motor te activeren . schakelaar. Dit kan gebeuren als de bestuurder per ongeluk overboord valt of binnen de boot bew boot op voldoende afstand van de bestuurdersplaats . Overboord vallen en per ongeluk

Uitslingeringen komen vaker voor bij bepaalde soorten boten, zoals opblaasboten met lage zijkanten, basboten, boten met hoge prestaties en vissersboten met lichte, gevoelige bediening door een handfrees. Overboord vallen en per ongeluk uitwerpen kunnen ook voorkomen als: _ resultaat van slechte bedieningspraktijken, zoals op de rugleuning van de stoel zitten of bij het gangboord planeersnelheden, staan op planeersnelheid, zitten op verhoogde dekken van vissersboten, opereren met planeersnelheid in ondiep water of water vol obstakels, uw grip loslaten op een stuurwiel of stuurknuppel die in één richting trekt, alcohol of drugs drinkt, of gewaagde manoeuvres met een hogesnelheidsboot.

Terwijl activering van de dodemansschakelaar de motor onmiddellijk zal stoppen, zal een boot dat ook doen blijf een bepaalde afstand uitrollen, afhankelijk van de snelheid en de mate van de bocht bij het uitschakelen. De boot zal echter geen volledige cirkel afleggen. Terwijl de boot uitvaart _ het kan iedereen die zich op de boot bevindt net zo ernstig letsel toebrengen als wanneer de boot onder stroom zou staan.

Wij raden sterk aan dat andere inzittenden worden geïnstrueerd over de juiste starten bedieningsprocedures, mochten zij in een noodgeval de motor moeten bedienen (bijvoorbeeld als de operator per ongeluk wordt uitgeworpen).

WAARSCHUWING

Als de bestuurder uit de boot valt, stop dan onmiddellijk de motor om de kans te verkleinen van ernstig letsel of overlijden als gevolg van een botsing met de boot. Sluit de __ bediener aan de stopschakelaar met behulp van een koord.

WAARSCHUWING

Voorkom ernstig letsel of overlijden als gevolg van vertragingskrachten als gevolg van accidentele of onbedoelde activering van de stopschakelaar. De bestuurder van de boot mag de bestuurder nooit verlaten station zonder eerst het noodstopschakelaarkoord van de machinist los te koppelen.

Het per ongeluk of onbedoeld activeren van de schakelaar tijdens normaal gebruik is ook een mogelijkheid. Dit kan een of meer van de volgende potentieel gevaarlijke situaties veroorzaken :

INSTALLATIE- EN BEDIENINGSHANDLEIDING VOOR ZIJMONTAGE AFSTANDSBEDIENING __

• Inzittenden kunnen naar voren worden geslingerd als gevolg van onverwacht verlies van voorwaartse beweging - een bijzondere zorg voor passagiers voorin de boot die over de boot heen kunnen worden geslingerd de boeg en mogelijk geraakt door het onderwaterhuis of de propeller.
• Verlies van kracht en richtingscontrole bij zware zee, sterke stroming of harde wind .

Verlies van controle bij het aanmeren.

Onderhoud en periodieke inspectie van de afstandsbediening

Onderhouds- en veiligheidsinstructies vallen onder de verantwoordelijkheid van de eigenaar en moeten worden uitgevoerd met de hieronder gespecificeerde intervallen _

Normaal onderhoud - Elke 50 bedrijfsuren of 60 dagen (wat zich het eerst voordoet)

Ernstig onderhoud - Elke 25 bedrijfsuren of 30 dagen ( wat zich het eerst voordoet )

OPMERKING: Gebruik in zout water wordt als ernstig gebruik beschouwd.

1. Controleer alle bevestigingsmiddelen waarmee de afstandsbediening aan de boot is bevestigd om er zeker van te zijn dat ze goed vastzitten zijn strak.
2. Controleer of de bedieningshendel goed vastzit op de afstandsbediening. _ Mocht de bedieningshendel ooit losraken, draai dan de bevestigingsbout van de bedieningshendel vast met het voorgeschreven aanhaalmoment

Beschrijving	Nm	lb. in.	Een. ft.
Bout	16.9	150

1. Controleer de elektrische aansluitingen om er zeker van te zijn dat ze goed vastzitten, goed vastzitten en uit de buurt van het lenswater worden gehouden.

2. Inspectie en smering van de afstandsbediening dienen één keer te worden uitgevoe per jaar door een geautoriseerde dealer of als de controle- inspanning is toegenomen.

Dit product valt onder de bepalingen van de Europese richtlijn 2012

/19/EU. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product gescheiden moet worden ingezameld in de afvalcontainer

Europeese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet bij het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.
